Что такое высокочастотный кабель
Кабели высокочастотные
Другие кабели и провода
Высокочастотные кабели используются для подключения телефонных и телеграфных пунктов к общей сети, а также соединения между собой телефонных станций разных классов — например, городских и междугородных. Кроме того, они могут применяться для организации сетей громкой связи. Чаще всего они прокладываются на небольших расстояниях. Высокочастотные кабели подходят для передачи как аналогового сигнала (частотой до 40 МГц), так и цифрового (со скоростью более 34 Мбит/с).
Для изготовления токопроводящих жил высокочастотных кабелей используется как медь, так и алюминий. Изоляция производится из модифицированного полиэтилена, кремнийорганической резины или ПВХ-пластикатов. Жилы объединяются в пары или четверки (в зависимости от марки), которые скручиваются в единый пучок вокруг сердечника. Свободное пространство между ними может быть заполнено гидрофобным материалом — в этом случае кабель можно использовать для прокладки в условиях повышенной важности. Кроме того, на скрутку может быть нанесена обмотка из слюдосодержащих лент или стекловолокна, что повысит огнестойкость изделия.
Если необходимо защитить высокочастотный кабель от внешних помех, к его конструкции добавляется экран из фольгированного полимера. В самых сложных случаях отдельно экранируется каждая пара или четверка жил.
Оболочка высокочастотных кабелей представляет собой пластиковую, медную или алюминиевую трубку. Защитный покров бронированных марок изготавливается из стальной ленты либо проволоки. Если кабель предполагается прокладывать по столбам ЛЭП, он также оснащается металлическим несущим тросом.
Преимущества
Обзор типов и характеристик коаксиального вч кабеля
Важной характеристикой высокочастотного коаксиального кабеля является волновое сопротивление. В системе усиления сигнала, с помощью репитера следует использовать только коаксиальные кабели с сопротивлением в 50 Ом. И предупреждаем что кабели предназначенные для Телевизионных сетей или систем видеонаблюдения не подходят для усиления сигнала сотовой связи. У подобных типов кабелей сопротивление, гораздо выше чем необходимо для передачи сотового сигнала, а при использовании кабеля с чрезмерно высоким сопротивлением при высокой мощности оборудования – сотовый репитер легко выйдет из строя.
Как правило, в системах усиления и ретрансляции сотового сигнала необходимо передать принимаемый сигнал на 10-15 метров, для таких целей используется коаксиальный кабель. Задача такого кабеля – передать сигнал от ретранслирующего устройства к антенне, а сигнал, принятый антенной – к устройству. но не редко и на значительное расстояние – к примеру, от стоящей на крыше многоэтажного здания антенны до расположенного в квартире одного из нижних этажей репитера. В таком случае важно подобрать коаксиальный кабель с наименьшим затуханием сигнала (8d-FB, 10d-FB), иначе не поможет даже мощный усилитель сигнала.

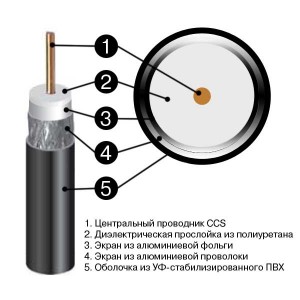

Так что такое коаксиальный кабель? Высокочастотный кабель, или коаксиал – это два проводника, расположенные соосно и разделенные изоляцией. Состоит такой кабель из:
1. Центрального проводника – многожильного провода или трубки из меди, алюминия или сплава этих металлов ;
2. Изоляции – обеспечивающее соосность проводников диэлектрическое заполнение, полувоздушное или сплошное;
3. Основного Экрана – фольги из алюминия или другого металла;
4. Оплетки – Проволоки из алюминия, меди или другого металла;
5. Оболочки – полиэтиленовой, поливинилхлоридной или другой изоляции, устойчивой к ультрафиолетовому излучению.
Благодаря коаксиальности (от лат. co – совместно и axis – ось, то есть «соосности») потери электромагнитной энергии нивелируются, а сам кабель защищен от внешнего воздействия электромагнитных полей. На практике из-за отклонения геометрии от идеальности потерь энергии не избежать, но благодаря сосредоточенности компонентов электромагнитного поля между проводниками внутри изоляции, они сведены к минимуму.
Выбор кабеля для соединения антенн и репитера (системы усиления) не допускает случайности. Судите сами – при затухании свыше 3 dB параметры усиления начинают ухудшаться, при затухании 3-5 dB ухудшение будет уже ощутимым, а при уровне затухания свыше 6 dB кабель невозможно будет использовать для улучшения сигнала на дальних расстояниях, потери качества будут слишком существенными.
При выборе коаксиального кабеля необходимо учитывать в первую очередь расстояние, на котором антенна будет находиться от модема. Если расстояние относительно невелико, допустимо использовать недорогой кабель. Однако в том случае, если разброс составляет больше 10 метров, при использовании бюджетных вариантов будет наблюдаться значительное затухание сигнала. Обращайте также внимание на жесткость и сечение кабеля – чем ниже жесткость и меньше сечение, тем проще установка кабеля.
Скорость затухания сигнала в коаксиальном кабеле зависит от нескольких факторов. Одним из таких факторов является рабочая частота усилителя сигнала, а также длина соединительного кабеля и его качества как электрического проводника.
Наиболее распространённые типы коаксиального ВЧ кабеля
RG-58 является Самым распространённым типом антенного кабеля, в первую очередь за счет его небольшого диаметра и недорогой цены. Поставляется в комплектах с антеннами для проводного подключения к различным сотовым устройствам (модемам, роутерам, бустерам). Но из-за большого коэффициента затухания эффективен, только при хорошем внешнем сигнале и небольшой длине кабеля 3 метра (максимум 10м). В зависимости от модификации используется различный центральный проводник: в RG-58 A/U применяется сплошной (стандарт) или витой центральный проводник из чистой меди, в RG-58 A/U, физически вспененного диэлектрика и дополнительного экрана из фольги обеспечивает повышенный коэффициент экранирования и низкие потери в широком диапазоне частот.
5D-FB PVC — своего рода «классика» у профессионалов по установке усилителей сотового сигнала 800-2700 МГц. Кабель небольшого диаметра с плотным двойным экраном, сплошным центральным проводником из чистой меди с еще более высокими эксплуатационными параметрами, достигнутыми за счет использования физически вспененного диэлектрика (PEEG). Коэффициент погонного затухания 5D-FB PVC не хуже, чем у кабеля RG-213 /U, имеющего в 1,5 раза больший диаметр. Оболочка кабеля изготовлена из материала, стойкого к ультрафиолетовому излучению. В модификации 5D-FB CCA изготавливается с центральной жилой и оплеткой из омедненного алюминия.
Аналогов по соотношению цена/качество на отечественном рынке не имеет.
8D-FB PVC — коаксиальный кабель 50 Ом, с наружным диаметром 11.1 мм высокого класса, использующий технологию PEEG и наиболее полно отвечающий требованиям для аппаратуры большинства современных стандартов сотовой связи. По коэффициенту затухания эта модель не уступает самой популярной марке полувоздушного кабеля DX-10A (аналога BELDEN 9913A), при этом оставаясь совершенно невосприимчивой к влаге и обладая целым рядом других достоинств, присущих кабелям с физически вспененным диэлектриком (PEEG). В модификации 8D-FB CCA изготавливается с центральной жилой и оплеткой из омедненного алюминия, для жестких условий эксплуатации в климатическом исполнении модификации 8D-FB PE. Рекомендуется при усилении высокочастотных диапазонов сотовой связи (GSM-1800/ 3G-2100/ LTE-2500) или при протяжке длинных кабельных трасс. Аналогов по соотношению цена/качество на отечественном рынке не имеет.
10D-FB PVC Профессиональный коаксиальный кабель 10D-FB PVC (диаметр 13.1 мм) очень высокого качества для построения различных систем усиления сотовой связи с фидерными трактами большой протяженности. Применение физически вспененного диэлектрика PEEG обеспечивает низкий коэффициент затухания в широкой полосе частот и долговременную стабильность параметров в течение всего срока службы. Повышенный коэффициент экранирования обусловлен плотной оплеткой из луженой меди в сочетании с двухсторонней алюминиевой фольгой. Оболочка ВЧ кабеля 10D-FB изготовлена из материала, стойкого к Уф излучению. В модификации 10D-FB CCA изготавливается с центральной жилой и оплеткой из омедненного алюминия, для жестких условий эксплуатации в климатическом исполнении модификации 10D-FB PE
Аналоги по соотношению цена/качество на отечественном рынке отсутствуют.
Классификация высокочастотных кабелей и разъемов
Для подключения антенн к радиоустройствам используется широкое разнообразие кабельной продукции. В данном обзоре будут рассмотрены основные разновидности кабелей и разъемов.
Антенные кабели/кабельные сборки и пигтейлы
Готовые кабели для подключения антенн обычно подразделяют на кабельные сборки и пигтейлы. Оба типа используют коаксиальный кабель (подобный телевизионному) с центральной жилой и оплеткой, разделенных изолятором и полностью аналогичны по назначению. Разница, как правило, заключается в области применения.
Готовые кабели/кабельные сборки используются для подключения внешних антенн к «комплектному» радиоустройству (например, антенны серии Ubiquiti airMAX к радио-модулю Rocket M) и имеют разъемы с резьбовой фиксацией (N-type, SMA, RP-SMA). Большинство кабельных сборок сделаны с использованием погодоустойчивого коаксиального кабеля большого диаметра и погодоустойчивых разъемов. При необходимости, кабельная сборка может быть изготовлена самостоятельно с использованием простого обжимного инструмента и (желательно) пайки из куска коаксиального кабеля нужной длины и типа, а также двух антенных разъемов. Кабельная сборка может иметь достаточно большую длину, хотя необходимо принимать во внимание потерю мощности сигнала при увеличении длины.
Пигтейлы, как правило, используются для вывода антенного кабеля от материнской платы беспроводного устройства или карты расширения (например, MikroTik R11e-2HPnD или Compex WLE600VX-7BA) наружу корпуса при создании «комплектного» радио-модуля. Для использования внутри тесного пространства корпуса устройства, пигтейлы имеют небольшую длину и используют тонкий коаксиальный кабель. Один из разъемов, как правило, имеет стандартный разъем с резьбовым соединением, тогда как другой использует компактный коннектор к плате с креплением-защелкой (MMCX, U.FL). Самостоятельная сборка пигтейла без использования специального оборудования практически невозможна.
Все пигтейлы и кабельные сборки используют один принцип работы и могут быть соединены в общую цепь при соответствии разъемов или использовании переходников с одного типа разъема на другой.
Разъемы с резьбовым креплением
Поскольку разъемное соединение состоит из двух частей, все разъемы (соединители с резьбовым механизмом) бывают двух видов, парных друг другу: «вилки» (штыревая часть) и «розетки» (гнездовая часть). Для обозначения вилки также используют термин plug или male («папа»), а для обозначения розетки — jack или female («мама»). Для соединения вилка (plug) накручивается на розетку (jack). Также существуют переходники между различными типами разъемов.
Наиболее прочными разъемами являются коннекторы с резьбовым креплением. Они рассчитаны на высокие нагрузки и поддерживают до нескольких сотен циклов крепления и отключения разъема.
Самый старый из широко используемых в настоящее время коннекторов это N-Type, один из первых типов разъёмов для передачи СВЧ-сигналов. Он был разработан в 1940 году Полом Нейлом (Paul Neill) из Bell Labs для использования в военной аппаратуре связи. «N» в наименовании разъёма — первая буква его фамилии. Изначально разъёмы поддерживали частоты до 1 ГГц но последние варианты позволяют использовать частоты до 18 ГГц.
Для серии N-Type разъемы бывают двух видов: N-Type (male), то есть со штыревой частью:
N-Type (female), то есть с гнездовой частью:
Разъемы SMA были разработаны в 60-х годах в качестве наименьшего по размеру коннектора с резьбовым соединением для промышленного и военного беспроводного оборудования. Изначально они поддерживали частоты до 12.4 ГГц, но последние, наиболее качественные варианты, могут работать на частотах до 24 ГГц.
Разъемы серии SMA бывают следующих видов: SMA (male), SMA (female), RP-SMA (male) и RP-SMA (female).
В SMA вилка и розетка могут иметь либо штыревой, либо гнездовой контакт. Разъемы SMA бывают двух видов: SMA (male), то есть со штыревой частью:
SMA (female), то есть с гнездовой частью:
SMA разъемы с обратной полярностью
Существуют также SMA с обратной полярностью (инверсные разъемы) — RP-SMA (Reverse polarity SMA). Изначально они предназначались для «домашних» устройств, чтобы исключить использование в них мощных «промышленных» антенн, нарушающих установленные государствами правила регулирования по усилению.
В них всё наоборот: вилка имеет гнездовой контакт, а розетка — штыревой. Также в них изменена конфигурация центрального контакта с гнезда на штырь (или наоборот). «Обратная полярность» касается только интерфейса центрального коннектора, но не полярности сигнала.
Разъемы RP-SMA бывают 2-х видов: RP-SMA (male), то есть с гнездовой частью:
RP-SMA (female), то есть со штыревой частью:
Таким образом, устройству, оборудованному розеткой SMA (female), нужна антенна с вилкой SMA (male).
Разъемы с креплением-защелкой
Для крепления антенного кабеля к материнской плате радиоустройства или карте расширения используются предельно компактные разъемы с креплением-защелкой. Они не рассчитаны на большие нагрузки и частое подключение и отсоединение разъема и не являются влагоустойчивыми.
Серия MMCX (уменьшенный вариант MCX) называется также С2.5 или MicroMate™. Это линейка одних из самых маленьких ВЧ-коннекторов, разработанных фирмой «Амфенол» в 1990-е гг. Они представляют собой микроминиатюрные соединители с механизмом защелкивания, позволяющим вращение на 360°, что обеспечивает гибкость при использовании с печатными платами.
Все разъемы серий N, SMA, RP-SMA и MMCX могут быть повернуты относительно кабеля на 90 градусов. Такой вид соединения называется Right Angle (правый угол) и обозначается аббревиатурой RA. Например, RP-SMA-Male-RA – SMA с обратной полярностью (внутренняя резьба, гнездовой центральный контакт).
Самые маленькие высокочастотные соединения, применяемые в беспроводных устройствах, обозначаются аббревиатурой U.FL. U.FL представляет собой миниатюрный разъем RF для высокочастотных сигналов до 6 ГГц, разработанный японской компанией Hirose Electric Group.
U.FL-разъемы обычно используются в устройствах, где пространство ограничено, чаще всего это карты mini-PCI для портативных компьютеров и встроенных систем для подключения Wi-Fi-антенн.
Применяемые в пигтейлах разъемы U.FL, как правило, имеют центральный контакт с гнездовой частью (female).
Male-разъемы применяются для поверхностного монтажа и пайки непосредственно на печатной плате. Они рассчитаны на сопротивление 50 Ом. Высота контакта на плате составляет 2,5 мм, он занимает всего 3 мм² площади платы.
Высокочастотный кабель
165. Высокочастотный кабель
Кабель связи, по которому передаются сигналы в спектре частот выше тональных
Смотреть что такое «Высокочастотный кабель» в других словарях:
высокочастотный кабель — aukštadažnis kabelis statusas T sritis fizika atitikmenys: angl. high frequency cable vok. Hochfrequenzkabel, n rus. высокочастотный кабель, m pranc. câble haute fréquence, m … Fizikos terminų žodynas
Высокочастотный кабель — 1. Кабель связи, по которому передаются сигналы в спектре частот выше тональных Употребляется в документе: ГОСТ 15845 80 Изделия кабельные. Термины и определения … Телекоммуникационный словарь
Кабель, высокочастотный — Высокочастотный кабель Кабель связи, по которому передаются сигналы в спектре частот выше тональных Смотреть все термины ГОСТ 15845 80. ИЗДЕЛИЯ КАБЕЛЬНЫЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ Источник: ГОСТ 15845 80. ИЗДЕЛИЯ КАБЕЛЬНЫЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ … Словарь ГОСТированной лексики
штатный кабель — 3.5 штатный кабель: Высокочастотный кабель, предназначенный для соединения измерительного устройства со входом измерителя ПЭМИН. Источник … Словарь-справочник терминов нормативно-технической документации
ВЕДУЩИЙ КАБЕЛЬ — кабель, проложенный по дну моря по оси фарватера, ведущему в порт. По В. К. пропускается переменный ток. Корабли, имеющие специальные приемники, улавливают сигналы, даваемые В. К., и, руководствуясь этими сигналами, точно проходят по фарватеру… … Морской словарь
ГОСТ 15845-80: Изделия кабельные. Термины и определения — Терминология ГОСТ 15845 80: Изделия кабельные. Термины и определения оригинал документа: 68. Асбестовая изоляция Изоляция из асбестовых нитей Определения термина из разных документов: Асбестовая изоляция 83. Баллонная изоляция Воздушно… … Словарь-справочник терминов нормативно-технической документации
СТО 70238424.17.220.20.005-2011: Системы связи для сбора и передачи информации в электроэнергетике. Условия создания. Нормы и требования — Терминология СТО 70238424.17.220.20.005 2011: Системы связи для сбора и передачи информации в электроэнергетике. Условия создания. Нормы и требования: 3.1.3 заградитель высокочастотный : Устройство, обеспечивающее возможность работы ВЧ канала по… … Словарь-справочник терминов нормативно-технической документации
ГОСТ 15845-80. ИЗДЕЛИЯ КАБЕЛЬНЫЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ (СТ СЭВ 585-77) — Бронекабель Броня Броня, кабельная Группа Группа, вспомогательная Группа, направляющая … Словарь ГОСТированной лексики
ГОСТ 15845-80. ИЗДЕЛИЯ КАБЕЛЬНЫЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ (СТ СЭВ 585-77) — Бронекабель Броня Броня, кабельная Группа Группа, вспомогательная Группа, направляющая … Словарь ГОСТированной лексики
Строение и материалы высокочастотных кабелей
Материалы и элементы электронной техники
Строение и материалы высокочастотных кабелей.
Имеется ввиду коаксиальный кабель.
Коаксиа́льный ка́бель (от лат. co — совместно и axis — ось, то есть «соосный») — электрический кабель, состоящий из расположенных соосно центрального проводника и экрана.
Устройство кабеля представлено на рисунке 1.1:
Рисунок 1.1 – Устройство коаксиального кабеля
где: 4 — оболочка (служит для изоляции и защиты от внешних воздействий) из светостабилизированного (то есть устойчивого к ультрафиолетовому излучению солнца) полиэтилена, поливинилхлорида или иного изоляционного материала;
3 — внешний проводник (экран) в виде оплетки, фольги, покрытой слоем алюминия пленки и их комбинаций, а также гофрированной трубки, из меди, медного или алюминиевого сплава;
2 — изоляция, выполненная в виде сплошного (полиэтилен, вспененный полиэтилен, сплошной фторопласт, фторопластовая лента и т. п.) или полувоздушного (кордельно-трубчатый повив, шайбы и др.) диэлектрического заполнения, обеспечивающей постоянство взаимного расположения (соосность) внутреннего и внешнего проводников;
1 — внутренний проводник в виде одиночного прямолинейного (как на рисунке) или свитого в спираль провода, многожильного провода, трубки, выполняемых из меди, медного сплава, алюминиевого сплава, омеднённой стали, омеднённого алюминия, посеребрённой меди и т. п.
Строение и материалы высокочастотных кабелей. Почему в высокочастотных кабелях используется медь.
Высокочастотные кабели делятся на радиочастотные кабели и кабели высокочастотной связи. Для монтажа высокочастотной аппаратуры связи используют высокочастотные провода (ВЧ).
Радиочастотные кабели предназначены для соединения передающих и приёмных антенн с радио и телевизионными станциями, различных радиочастотных установок, межприборного и внутреннего монтажа радиочастотных устройств, работающих на частотах выше 1МГц.
Радиочастотные кабели разделяют на три вида:
РК – радиочастотные коаксиальные кабели;
РД – радиочастотные симметричные кабели;
двухжильные или из двух коаксиальных пар;
РС – радиочастотные кабели со спиральными проводниками,
коаксиальные и симметричные.
По конструктивному выполнению изоляции разделяют на три группы:
— кабели со сплошной изоляцией, в которых всё пространство между внутренним и внешним проводниками коаксиального кабеля или между токопроводящими жилами и экраном симметричного кабеля заполнено сплошной изоляцией или изоляционными лентами наложенными в виде обмотки;
— кабели с воздушной изоляцией, в которых на внутреннем проводнике коаксиального или на жилах симметричного кабеля через определённый интервал нанизаны шайбы или колпачки из изоляционного материала, или обмотаны корделем, которые образуют изоляционный каркас между внутренним и внешним проводниками коаксиального или между жилами симметричного кабеля и их экраном, заполненный воздухом;
— кабели с полувоздушной изоляцией, в которых сплошная трубка или слой из лент изоляционного материала расположены поверх или под изоляционным каркасом.
В зависимости от номинального диаметра по изоляции коаксиальные кабели разделяют на четыре группы:
— (СМ) субминиатюрные – диаметр до 1,0 мм;
— (М) миниатюрные – диаметр от 1,5 до 2,95 мм;
— (СГ) среднегабаритные – диаметр от 3,7 до 11,5 мм;
— (КГ) крупногабаритные – диаметр свыше 11,5 мм.
По нагревостойкости кабели разделяют на три категории:
— обычной – для работ при температурах до 125С;
— повышенной – для работы при 125-250°С;
— высокой – свыше 250°С.
Конструкции радиочастотных кабелей.
а) Коаксиальные кабели со сплошной ПЭ(полиэтиленовый) и Ф-4 (фторопластовой изоляцией).
Коаксиальный кабель с одно-проволочной жилой с полиэтиленовой изоляцией.
— внутренний проводник коаксиальных кабелей изготовляется из: меди, лужёной меди, посеребренной меди, сталемеди, посеребренной сталемеди.
На внутренний проводник накладывается концентрическая ПЭ изоляция.
Внешний проводник субминиатюрных, миниатюрных, среднегабаритных и части крупногабаритных кабелей изготавливают из медной, лужёной медной, посеребренной медной проволоки методом оплётки (плотность оплётки не менее 95%).
Обмотку изготавливают из:
Для повышения вибростойкости и гибкости некоторых типов кабелей внутренний проводник изготавливают из отожженной меди однопроволочным или многопроволочным из 7, 13, 19, 37 и 49 жилок. Внешний проводник из медных прямоугольных проволок толщиной 0,3 – 0,6 мм, накладываемых навививом на изоляцию. Поверх внешнего проводника кабель обматывают двумя медными лентами толщиной 0,1 мм, являющимися экраном кабеля, на них накладывают ПЭ, ПВХ или свинцовую оболочку. Некоторые крупногабаритные кабели изготавливают бронированными или оплетёнными стальной оцинкованной проволокой диаметром 0,30 мм плотностью не менее 85%.
Внутренний провод коаксиального кабеля с фторопластовой изоляцией изготавливают из того же материала, а также из бронзовой проволоки. Его обматывают фторопластовыми лентами. Внешний проводник – оплётка из посеребренной меди. Поверх него обматывают лентами Ф-4 и накладывают шланг из кремнийорганической резины или оболочку из фторсополимера Ф-4МБ.
б)Коаксиальные кабели с полувоздушной полиэтиленовой и фторопластовой изоляцией.
Изоляция между внутренним и внешним проводниками выполняется либо корделем и полиэтиленовой трубкой, либо полистирольными колпачками и лентой, либо гибкой полиэтиленовой спиралью, либо фторопластовым корделем и лентой Ф-4, либо фторопластовой спиралью.
В остальном конструкция аналогична конструкции кабелей со сплошной изоляцией.
в)Р4 спиральные кабели.
Внутренний проводник выполняют спиральным, для повышения индуктивности, из эмалированного провода ПЭЛ диаметром 0,10 мм, намотанного на ПЭ сердечник диаметром 7,0 мм. Спираль может быть также из проволоки диаметром 0,35 мм, 0,51 мм.
Внутренний проводник обматывают полиэтиленовой лентой или на него накладывают сплошной слой ПЭ изоляции диаметром 12,5 мм. Внешний проводник изготавливают обмоткой 60-65 проводами ПЭЛ или 11-12 медных прямоугольных проволок и обмотанных двумя медными лентами. Допускается медная оплётка плотностью 95%. Внешний проводник обматывают прорезиненной тканевой лентой и накладывают ПВХ оболочку.
г)Радиочастотные симметричные кабели.
Жилы из медной или медной посеребренной проволоки (однопроволочные или семипроволочные изолируют в основном ПЭ).
Изолированные жилы оплетают медной проволокой 0,12-0,20 мм плотностью не менее 96%, в результате чего образуются индивидуальные экраны жил кабеля.
Изолированные или изолированные экранированные жилы размещают параллельно и оплетают медной или медной посеребренной проволокой диаметром 0,06-0,20 мм плотностью не менее 96%, в результате чего образуется общий экран кабеля.
Изолированные жилы размещают параллельно и скручивают. Для получения круглой формы кабеля, промежутки между жилами заполняют ПЭ, Ф-4 или Ф-4М.
Кабели РДБ-82 или РДБО-82 изготавливают с общей изоляцией поверх параллельно уложенных жил.
Кабели могут изготовляться неэкранированными.
Все кабели с параллельными жилами (исключение – РДБ-82 и РДБО-82) изготавливают овальной формы.
Поверх экрана накладывают ПЭ, ПВХ обмотку, а также оболочку из Ф-4 или Ф-4М.
д)Комбинированные Р4 и камерные телевизионные кабели.
Комбинированные Р4 кабели содержат от одной до шести коаксиальных пар, от 1 до 75 силовых, сигнальных и вспомогательных жил.
4, 5 или 7 изолированных, силовых, контрольных, сигнальных или вспомогательных жил скручивают в группы и оплетают медной или лужёной медной проволокой диаметром 0,15-0,30 мм плотностью не менее 70%.
Комбинированный радиочастотный кабель.
Коаксиальные пары и группы силовых, контрольных и сигнальных жил скручивают в кабель, заполняя промежутки между ними хлопчатобумажной или кабельной пряжей, обматывают ПЭТФ, лакотканевой или прорезиненными тканевыми лентами и оплетают медной или лужёной медной проволокой диаметром 0,20-0,30 мм плотностью не менее 80%. Поверх экрана могут наматываться синтетические или тканевые ленты и накладываются ПЭ, ПВХ или резиновой оболочки.
