Механизм газораспределения предназначен для своевременного впуска свежего заряда горючей смеси или воздуха, надежного разобщения полости цилиндра и камеры сгорания с атмосферой при тактах сжатия и расширения и выпуска отработавших газов.
Эту работу механизм газораспределения должен выполнять в каждом цилиндре двигателя согласованно с работой кривошипно-шатунного механизма.
На двигателях внутреннего сгорания применяют такие типы механизмов газораспределения, как клапанные, золотниковые и комбинированные.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
В клапанном механизме газораспределения запорной деталью является клапан. При золотниковом газораспределении впускные и выпускные каналы двигателя открываются и закрываются специальными золотниками, которые в процессе работы совершают поступательное или вращательное движение. Комбинированное газораспределение характерно тем, что сообщение впускного канала с камерой сгорания осуществляется золотниковым устройством, а отработавшие газы выпускаются при помощи клапанов.
Преимущественное распространение на тракторных двигателях получили клапанные механизмы газораспределения. Главное их преимущество в надежности уплотнения при закрытом клапане (такты сжатия и расширения). Это достигается тем, что клапан в этом случае неподвижен и надежно прижимается к седлу не только силой пружины, но также и силой давления газов в цилиндре. Кроме этого, клапанный механизм газораспределения несложен по конструкции и удобен в эксплуатации. Современные клапанные механизмы газораспределения достаточно совершенны, они вполне надежно обеспечивают газораспределение при частоте вращения коленчатого вала двигателя 5000… 6000 мин 1 и более.
Клапанные механизмы газораспределения различаются в зависимости от расположения клапанов на двигателе горючая смесь относительно плоскости разъема блока цилиндров с головкой:
1) механизмы газораспределения с нижним боковым расположением клапанов (в блоке, сбоку от цилиндров) применяются в карбюраторных и газовых двигателях (рис. 1, а);
2) механизмы газораспределения с верхним расположением клапанов (подвесные клапаны в головке) применяются в дизельных, карбюраторных и газовых двигателях (рис. 1, б);
3) механизмы газораспределения со смешанным расположением клапанов (впускные клапаны в головке, выпускные в блоке цилиндров) применяются редко, в карбюраторных и газовых двигателях.
Механизм газораспределения с нижним расположением клапанов, схема которого показана на рисунке 1, а, состой из распределительного вала, толкателей, пружин, направляющих втулок и клапанов. При вращении распределительного вала его кулачки набегают на толкатели и приподнимают их. Толкатель упирается в клапан и, преодолевая сопротивление пружины, открывает его. Как только кулачок, поворачиваясь, отходит от толкателя г. клапан под воздействием пружины, давления газов в камере сгорания и собственного веса опускается на свое седло и плотно перекрывает канал.
Механизм газораспределения с верхним расположением клапанов (рис. 1, б) имеет распределительный вал, толкатели, штанги, коромысла, направляющие втулки, клапаны с пружинами.
Работа этого механизма протекает так. Вращающийся распределительный вал своими кулачками набегает на толкатели и последовательно приподнимает их. Толкатель передает усилие от кулачка через штангу коромыслу. Поворачиваясь относительно своей шарнирной опоры, коромысло нажимает на торец клапана 5 и, сжимая пружину, открывает клапан. По окончании воздействия кулачка на толкатель клапан под воздействием силы пружины и давления газов плотно закрывается. В некоторых случаях распределительный вал располагается не внизу, как это показано на схеме, а вверху и воздействует своими кулачками непосредственно на коромысла или клапаны.
Сравнение схем двух наиболее распространенных клапанных механизмов газораспределения показывает, что механизм газораспределения с нижним боковым расположением клапанов состоит из меньшего количества деталей, но дает вытянутую щелевидную форму камеры сгорания, а механизм газораспределения с верхним расположением клапанов более сложен по устройству, однако обеспечивает компактность камеры сгорания.
С целью более полной очистки цилиндров двигателя от отработавших газов и лучшего их наполнения свежей горючей смесью или воздухом клапаны открываются и закрываются не при положениях поршня в мертвых точках, а с некоторым опережением при открытии и запаздыванием при закрытии.
Углы поворота коленчатого вала, соответствующие открытому положению клапана (от момента открытия клапана до момента его закрытия), называются фазами газораспределения. Фазы газораспределения изображают в виде круговой диаграммы, называемой диаграммой газораспределения. Иногда на диаграмму газораспределения наносят не только фазы газораспределения, но также и углы поворота коленчатого вала, соответствующие процессам сжатия и расширения. В этом случае круговая диаграмма дает представление как о фазах газораспределения, так и о последовательности и длительности протекания процессов в течение рабочего цикла двигателя.
В точке А (рис. 2) с опережением ф! открывается впускной клапан, который закрывается в точке В с запаздыванием ф4. Таким образом, впуск соответствует не 180° поворота коленчатого вала, а 180° + Фх + Ф4-
Сточки В начинается сжатие, которое заканчивается в точке С. От точки С до точки D в цилиндре идет процесс горения (такт расширения).
В точке D открывается выпускной клапан и начинается очистка цилиндра, которая в основном завершается к точке А, когда в цилиндр начинает поступать свежий заряд. Полностью очистка цилиндра заканчивается в точке Е. Таким образом, выпускной клапан открывается с опережением ф3 и закрывается с запаздыванием ф2, находясь в открытом состоянии период, соответствующий повороту коленчатого вала на угол 180° + Ф3 + ф2-
Впускной клапан в двигателях внутреннего сгорания открывается с опережением 3…310, а закрывается с запаздыванием 30… 85°.
Выпускной клапан открывается с опережением 45…70” и закрывается с запаздыванием 8…47°.
Анализ диаграммы газораспределения показывает, что в секторе А-Е (угол фх + ф2) одновременно открыты как впускной, так и выпускной клапаны. Такое состояние называют перекрытием клапанов. Вследствие кратковременности перекрытия клапанов отработавшие газы не только не попадают во впускной канал, но даже улучшают наполнение цилиндра за счет эффекта подсасывания.
Фазы газораспределения зависят от профилей кулачков, приводящих в действие впускные и выпускные клапаны. Диаграмма газораспределения зависит от взаимного расположения кулачков впускных и выпускных клапанов каждого цилиндра.
Презентация по предмету устройства тракторов и автомобилей на тему » Газораспределительный механизм»
Описание презентации по отдельным слайдам:
Разработал преподаватель Сабинского аграрного колледжа Фатхриев Рустам Рухылбаянович Газораспределительный механизм
Газораспределительным называется механизм, осуществляющий открытие и закрытие впускных и выпускных клапанов двигателя.
Газораспределительный механизм (ГРМ) служит для своевременного впуска горючей смеси или воздуха в цилиндры двига-теля и выпуска из цилиндров отрабо-тавших газов
. В двигателях автомобилей и тракторов применяются газораспределительные механизмы с верхним расположением клапанов. Верхнее расположение клапанов позволяет увеличить степень сжатия двигателя, улучшить наполнение цилиндров горючей смесью или воздухом и упростить техническое обслуживание двигателя в эксплуатации.
Типы газораспределительных механизмов
Устройство ГРМ с нижнем расположением распределитель-ного вала
Привод распределитель-ного вала у большинства двигателей осуществляют парой косозубых шестерен от коленчатого вала двигателя. В шестернях имеется установочные метки.
ГРМ с цепной передачей. При верхнем расположении распредели-тельный вал устанавли-вается в головке цилин-дров, где размещены кла-паны. Открытие и закрытие клапанов производится не-посредственно от распре-делительного вала через толкатели или рычаги при-вода клапанов. Привод распределительного вала осуществляется от колен-чатого вала с помощью роликовой цепи или зубчатого ремня.
Верхнее расположение распределительного вала упрощает конструкцию двигателя, уменьшает массу и инерционные силы возвратно-поступательно движущихся деталей механизма и обеспечивает высокую надежность и бесшумность его работы про большой частоте вращения коленчатого вала двигателя.
Работа ГРМ с верхним расположением распределительного вала.
-предназначены для впуска в цилиндры воздуха (рабочей смеси) и выпуска отработавших газов. Диаметр впускного клапана может быть больше чем у выпускного. Клапана должны обеспечивать хорошую герметичность в мес-тах соединения с опорной по-верхностью (седлом), минмаль-ное сопротивление газов, доста-точно охлаждаться во время работы. Для повышения стой-кости клапана против изнашива-ния, его стержень часто хроми-руют, а фаски головок наплав-ляют жаростойкими хромони-келивыми сплавами. Впускные и выпускные клапана
1.Конические сухарики. 2.Опорная шайба пружины. 3.Стержень. 4.Направляющая втулка. Стержень клапана перемещается в чугунной направляющей втулке 4, запрессованной и фиксируемой стопорным кольцом в головке блока цилиндров,обеспечивающей точную посадку клапана. На некоторых двигателях на втулку надевается масло-отражательный колпачок 8 из маслостойкой резины.
Седла 8 клапанов работают примерно в тех же условиях, что и сами клапаны, служат опорной посадочной поверх-ности тарелки клапана. Их растачивают непосредственно в головке цилиндров или изготовливают в виде колец из жаропрочных материалов, запрессованных в головку. Перед установкой производят затирку клапана к седлу.
Клапанные пружины предназначены для обеспе-чения плотной посадки клапанов в седла, а также постоянной, исключающей зазор кинематической связи клапана с кулачком распре-делительного вала. Установка двух пружин с противоположным шагом навивки исключает явление резонанса при работе клапана. Кроме того умень-шает их размеры и повышает надежность при работе.
Коромысло- служит для передачи усилия от штанги к стержню клапана. В короткое плечо ввернут регулировоч-ный винт с контрогай-кой. Коромысло на оси устанавливают на бронзовые втулки.
Штанга передает усилие от толкателя к коромыслу, она должна обладать большой продольной жесткостью, иметь минимальную массу и высокую износостойкость рабочих поверхностей. Толкатели цилиндрической формы передают усилие от кулачков распределительного вала как к штангам, так и непосредственно к клапанам. Опорные поверхности толкателей могут быть оснащены роликом
Фазы газораспределения это углы поворота коленчатого вала (по отношению к мертвым точкам), при которых происходит открывание и закрывание впускного и выпускного клапа-нов.Она изображается в виде круговой диаграм-мы, называемой диа-граммой фаз газорас-пределения двигателя.
Установка газораспределения. Для установки фаз газораспределения при сборке двига-телей на шестернях коленчатого и рас-пределительного валов нанесены специальные метки, которые при сборке должны быть сов-мещены.
Регулировка тепловых зазоров клапанов. Коленчатый вал вращают до прихода поршня в В.М.Т При такте сжатия замеряют зазор между стержнем клапана и бойком коро-мысла специальном щупом.Регулировка про-изводиться поворачи-ванием винта 2 до полу-чения необходимого зазора.
Курс повышения квалификации
Дистанционное обучение как современный формат преподавания
Курс профессиональной переподготовки
Технология: теория и методика преподавания в образовательной организации
Курс повышения квалификации
Актуальные вопросы преподавания технологии в условиях реализации ФГОС
Номер материала: ДБ-006341
Не нашли то что искали?
Вам будут интересны эти курсы:
Оставьте свой комментарий
Авторизуйтесь, чтобы задавать вопросы.
Учителя о ЕГЭ: секреты успешной подготовки
Время чтения: 11 минут
Путин поручил не считать выплаты за классное руководство в средней зарплате
Время чтения: 1 минута
В Госдуме проверят содержание учебников русского языка как иностранного
Время чтения: 2 минуты
В России стартует пилотный проект по реабилитации детей-инвалидов
Время чтения: 2 минуты
Итоговое сочинение успешно написали более 97% выпускников школ
Время чтения: 2 минуты
Учителя о ЕГЭ: секреты успешной подготовки
Время чтения: 11 минут
В МГУ заработала университетская квантовая сеть
Время чтения: 1 минута
Подарочные сертификаты
Ответственность за разрешение любых спорных моментов, касающихся самих материалов и их содержания, берут на себя пользователи, разместившие материал на сайте. Однако администрация сайта готова оказать всяческую поддержку в решении любых вопросов, связанных с работой и содержанием сайта. Если Вы заметили, что на данном сайте незаконно используются материалы, сообщите об этом администрации сайта через форму обратной связи.
Все материалы, размещенные на сайте, созданы авторами сайта либо размещены пользователями сайта и представлены на сайте исключительно для ознакомления. Авторские права на материалы принадлежат их законным авторам. Частичное или полное копирование материалов сайта без письменного разрешения администрации сайта запрещено! Мнение администрации может не совпадать с точкой зрения авторов.
Классификация, устройство и принцип работы ГРМ двигателя
Газораспределительный механизм (ГРМ) представляет собой совокупность деталей и узлов, обеспечивающих открытие и закрытие впускных и выпускных клапанов двигателя в определенный момент времени. Основная задача ГРМ заключается в своевременной подаче топливовоздушной смеси или топлива (это зависит от типа мотора) в камеру сгорания и выпуск отработавших газов. Для реализации этой задачи слажено работает целый комплекс механизмов, часть из которых управляется при помощи электроники.
Устройство газораспределительного механизма
В современных моторах газораспределительный механизм располагается в головке блока цилиндров двигателя. В его состав входят следующие основные элементы:
На тарелках клапанов сделаны специальные фаски, которые обеспечивают более плотное прилегание к отверстиям в головке блока цилиндров. Это место называется седлом. Кроме самих клапанов, в механизме предусмотрены дополнительные элементы, обеспечивающие его правильную работу:
Принцип работы
Работу газораспределительного механизма сложно рассматривать отдельно, в отрыве от рабочего цикла двигателя. Ведь его основная задача – это вовремя открыть и закрыть клапана на определенный промежуток времени. Соответственно на такте впуска открываются впускные, а на такте выпуска – выпускные. То есть фактически механизм должен реализовывать рассчитанные фазы газораспределения.
Технически это происходит следующим образом:
Стоит также отметить, что за полный рабочий цикл распредвал совершает 2 оборота, попеременно открывая клапана в каждом цилиндре, в зависимости от порядка их работы. То есть, например, при схеме работы 1-3-4-2 в один и тот же момент времени в первом цилиндре будут открыты впускные клапаны, а в четвертом выпускные. Во втором и третьем клапаны будут закрыты.
Классификация или типы ГРМ
Двигатели могут иметь различную компоновку газораспределительного механизма. Рассмотрим следующую классификацию.
По расположению распределительного вала
Существуют два типа положения распредвала:
При нижнем расположении распредвал находится в блоке цилиндров рядом с коленчатым валом. Усилие от кулачков передается через толкатели на коромысла, при этом применяются специальные штанги. Они представляют собой длинные стержни и связывают толкатели внизу с коромыслами наверху. Нижнее расположение считается не самым удачным, но имеет и свои плюсы. В частности, более надежное соединение распредвала с коленвалом. Данный тип расположения на современных моторах не применяется.
При верхнем положении распредвал находится в головке блока цилиндров (ГБЦ) непосредственно над клапанами. При таком положении могут быть реализованы различные варианты воздействия на клапаны: через толкатели, коромысла или рычаги. Такая конструкция более простая, надежная и компактная. Верхнее положение распредвала получило более широкое распространение.
По количеству распределительных валов
На рядных двигателях могут быть установлены один или два распределительных вала. Моторы с одним распредвалом имеют аббревиатуру SOHC (Single Overhead Camshaft), а с двумя – DOHC (Double Overhead Camshaft). Один вал отвечает за открытие впускных, а другой за открытие выпускных клапанов. В двигателях c V-образной компоновкой используются четыре распредвала, по два на каждый ряд цилиндров.
По количеству клапанов
От количества клапанов на один цилиндр будет зависеть форма распредвала и количество кулачков на нем. Клапанов может быть два, три, четыре или пять.
Самый простой вариант с двумя клапанами: один работает на впуск, другой на выпуск. В трехклапаном двигателе два работают на впуск и один на выпуск. При четырех клапанах: два на впуск и два на выпуск. Пять клапанов: три на впуск и два на выпуск. Чем больше клапанов на впуске, тем больше объем поступающей топливовоздушной смеси в камеру сгорания. Повышается мощность и динамика двигателя. Сделать больше пяти не позволят размер камеры сгорания и форма распредвала. Наиболее часто встречается схема с четырьмя клапанами на цилиндр.
По типу привода
Различают три типа привода распределительного вала:
Ресурса цепи хватает в среднем на 150-200 тысяч километров пробега.
Главной проблемой цепного привода считается поломка натяжителей, успокоителей или разрыв самой цепи. При плохом натяжении цепь может перескакивать между зубьев в ходе работы, что приводит к нарушению фаз газораспределения.
Автоматически регулировать натяжение цепи помогают гидронатяжители. Они представляют собой поршни, которые давят на так называемый башмак. Башмак прилегает непосредственно к цепи. Он представляет собой изогнутую дугой деталь со специальным покрытием. Внутри гидронатяжителя находится плунжер, пружина и рабочая полость для масла. Масло поступает в натяжитель и выталкивает цилиндр до нужного уровня. Клапан закрывает масляный канал, и поршень постоянно поддерживает нужное натяжение цепи. По похожему принципу работают гидрокомпенсаторы в ГРМ. Успокоитель цепи гасит остаточные колебания, которые не погасил башмак. Так достигается оптимальная и точная работа цепного привода.
Самые большие неприятности может принести разрыв цепи.
Ресурс ремня также ограничен и в среднем он равен 60-80 тысячам километров пробега.
Для лучшего сцепления и надежности используются зубчатые ремни. Такой привод более прост. Разрыв ремня при работающем двигателе приведет к тем же последствиям, что и при разрыве цепи. Главными преимуществами ременного привода является простота эксплуатации и замены, дешевизна и бесшумная работа.
От правильной работы всего газораспределительного механизма зависит работа двигателя, его динамика и мощность. Чем больше количество и объем цилиндров, тем сложнее будет устройство ГРМ. Каждому водителю важно понимать устройство механизма, чтобы вовремя заметить неисправность.
Газораспределительный механизм трактора
Газораспределительный механизм трактора
Просмотр содержимого документа
«Газораспределительный механизм трактора»
Газораспределительный механизм трактора

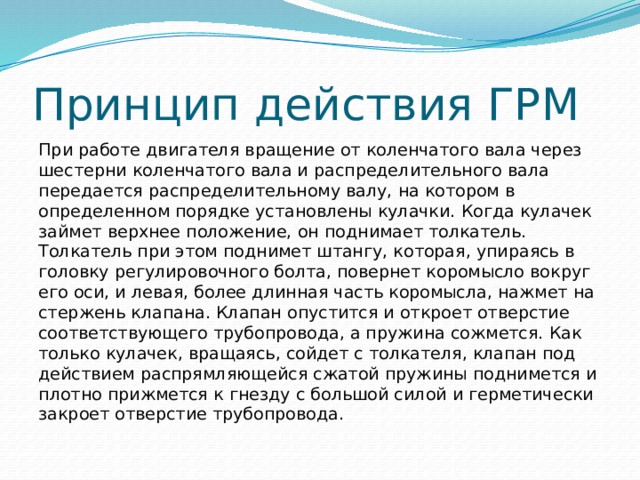

Принцип действия ГРМ
При работе двигателя вращение от коленчатого вала через шестерни коленчатого вала и распределительного вала передается распределительному валу, на котором в определенном порядке установлены кулачки. Когда кулачек займет верхнее положение, он поднимает толкатель. Толкатель при этом поднимет штангу, которая, упираясь в головку регулировочного болта, повернет коромысло вокруг его оси, и левая, более длинная часть коромысла, нажмет на стержень клапана. Клапан опустится и откроет отверстие соответствующего трубопровода, а пружина сожмется. Как только кулачек, вращаясь, сойдет с толкателя, клапан под действием распрямляющейся сжатой пружины поднимется и плотно прижмется к гнезду с большой силой и герметически закроет отверстие трубопровода.
Детали ГРМ Распределительный вал Распределительный вал стальной. На нем находятся опорные шейки и кулачки. Два крайних и два средних кулачка служат для открытия выпускных, а остальные – для открытия впускных клапанов. Определенное расположение кулачков соответствует порядку работы двигателя. Для удобства установки вала диаметры опорных шеек, начиная с передней, должны последовательно уменьшаться.
Впускные и выпускные клапана и пружины Очистка цилиндров от отработавших газов и заполнение его воздухом осуществляется через два отверстия (выпускное и впускное), закрываемое клапанами. Клапан состоит из стержня и тарелки. Диаметр тарелки впускного клапана больше тарелки клапана выпускного. Для большей износостойкости клапаны изготавливают из легированной стали: впускной – из хромистой, а выпускной – из сильхромовой (жаростойкой). Края тарелок выполнены под углом наклона 45 градусов. Пружины изготавливают из стальной проволоки. Направление их витков различное. Наличие двух пружин уменьшает их размеры и облегчает условия работы.
Механизм вращения выпускного клапана:
1 — выпускной клапан; 2 — неподвижный корпус; 3 — шарик; 4 — упорная шайба; 5 — замочное кольцо; 5 — пружина клапана; 7 — тарелка пружины клапана; 8 — сухарь клапана; 9 — дисковая пружина; 10 — возвратная пружина; 11 — натриевое наполнение; 12 — жаропрочная наплавка; 13 — заглушка.
Седла клапанов изготовляют в виде вставных колец из жаропрочной стали и запрессовывают в головку или блок цилиндров.
Направляющие втулка стержней клапанов делают чугунными или металлокерамическими и запрессовывают в блок или головку цилиндров. Стопорное кольцо или буртик на верхнем конце втулок препятствует их смещению в осевом направлении.
Пружина 6 обеспечивает плотную посадку клапана в седло. Изготовляют пружины из специальной стальной проволоки. Пружины имеют переменный шаг, что устраняет вибрацию витков. На каждый клапан двигателя АЗЛК-412 устанавливают по две пружины 21 и 22, имеющих противоположное направление витков.
Пружина упирается одним концом в блок цилиндров (ГАЗ-51) или шайбу на головке цилиндров (при верхнем расположении клапанов), а другим концом в упорную шайбу 19, которую удерживают два конических сухаря 17, входящие в выточку на стержне клапана. На стержни впускных клапанов устанавливают резиновые колпачки 16, уменьшающие возможность попадания масла в цилиндры.
Для обеспечения плотной посадки клапана в седло во время работы, когда стержень удлиняется, между клапаном и толкателем или коромыслом должен быть тепловой зазор.

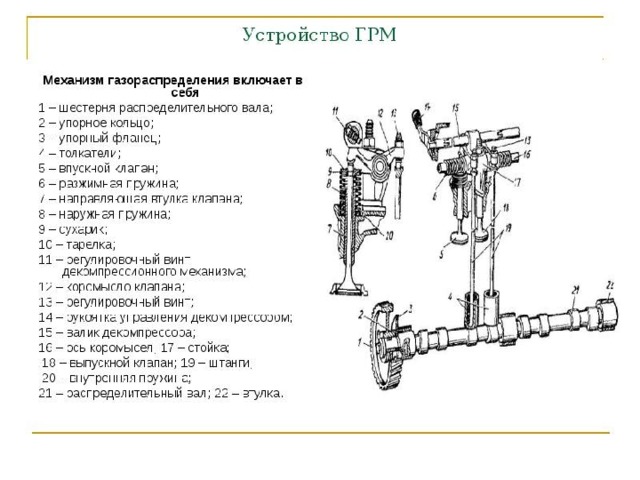

Детали газораспределительного механизма двигателя
1 — ось коромысел выпускных клапанов; 2 и 12 — шайбы; 3 — втулки; 4 — пружины; 5 — коромысла; 6 — болт; 7 — планка; 8 — звездочка; 9 — штифт; 10 — распределительный вал; 11 — винт; 13 — установочный фланец; 14 — контргайка; 15 — нажимной винт; 16 — колпачок; 17 — сухари; 18 — наконечник клапана; 19 — упорная шайба; 20 и 23 — опорные шайбы; 21 — внутренняя пружина клапана; 22 — наружная пружина клапана; 24 — направляющие втулки; 25 — седло выпускного клапана; 26 — седло впускного клапана; 27 — выпускной клапан; 28 — впускной клапан; 29 — ось коромысел впускных клапанов.
Цилиндрические пружины 4, установленные на оси 1 между коромыслами, ограничивают их продольное перемещение. В одно плечо коромысла ввернут винт 15 с контргайкой 14.
Клапан, состоящий из головки и стержня, закрывает впускной или выпускной канал цилиндра (головки цилиндров). Диаметр головки впускного клапана больше диаметра головки выпускного, что улучшает наполнение цилиндра свежей горючей смесью. Фаска головки клапана, скошенная под углом 45 или 30°, плотно прилегает к фаске седла 25 или 26.
Впускной клапан изготовляют из хромистой стали, а выпускной — из жаропрочной (сильхромовой) стали. Для увеличения срока службы выпускных клапанов некоторых двигателей, в том числе ЗИЛ-130, делают жаропрочную наплавку посадочной фаски. Чтобы лучше отводить теплоту, стержни выпускных клапанов двигателей ЗИЛ-130 и 3M3-53 изготовлены пустотелыми и наполнены натрием.
Клапаны меньше изнашиваются, если они во время работы постепенно поворачиваются вокруг собственной оси. В двигателе 3M3-53 вращение клапанов достигается установкой между упорной шайбой и сухарями закаленной конической втулки, наружный конус которой не полностью совпадает с внутренним конусом упорной шайбы. Выпускные клапаны у двигателя ЗИЛ-130 имеют механизм принудительного вращения клапана.

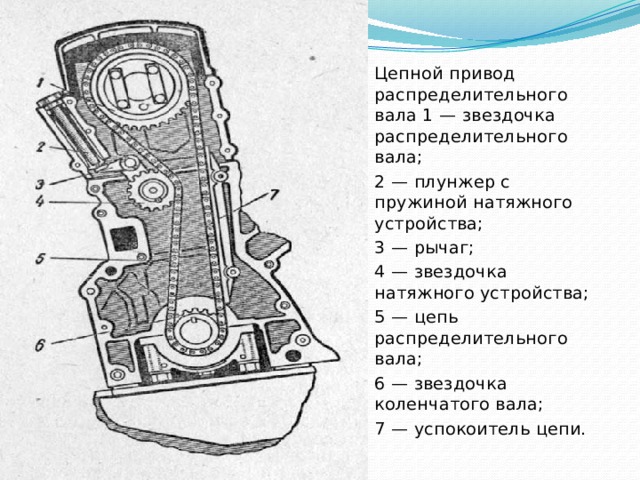

Цепной привод распределительного вала 1 — звездочка распределительного вала;
2 — плунжер с пружиной натяжного устройства;
4 — звездочка натяжного устройства;
5 — цепь распределительного вала;
6 — звездочка коленчатого вала;
7 — успокоитель цепи.

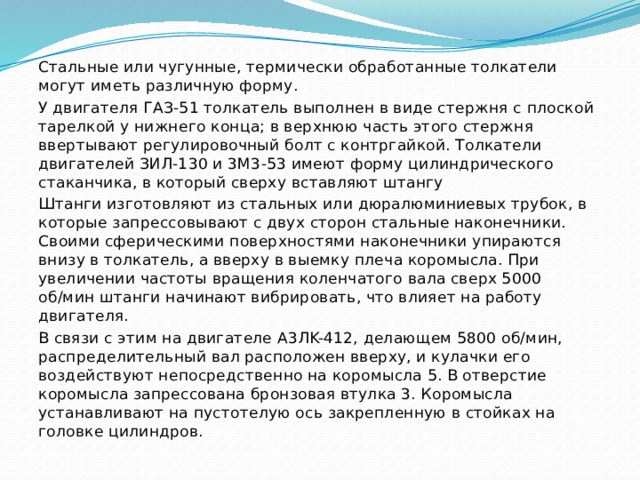

Стальные или чугунные, термически обработанные толкатели могут иметь различную форму.
У двигателя ГАЗ-51 толкатель выполнен в виде стержня с плоской тарелкой у нижнего конца; в верхнюю часть этого стержня ввертывают регулировочный болт с контргайкой. Толкатели двигателей ЗИЛ-130 и 3M3-53 имеют форму цилиндрического стаканчика, в который сверху вставляют штангу
Штанги изготовляют из стальных или дюралюминиевых трубок, в которые запрессовывают с двух сторон стальные наконечники. Своими сферическими поверхностями наконечники упираются внизу в толкатель, а вверху в выемку плеча коромысла. При увеличении частоты вращения коленчатого вала сверх 5000 об/мин штанги начинают вибрировать, что влияет на работу двигателя.
В связи с этим на двигателе A3ЛK-412, делающем 5800 об/мин, распределительный вал расположен вверху, и кулачки его воздействуют непосредственно на коромысла 5. В отверстие коромысла запрессована бронзовая втулка 3. Коромысла устанавливают на пустотелую ось закрепленную в стойках на головке цилиндров.
