Что такое гребнеобразующая плита на окучивающих гребнеобразователях
Уход за посадками.
Требования к гребнеобразующим фрезам огромны, так как при интенсивной обработке почвы необходимы высокая прочность и надёжность. При этом основным требованием остаётся лёгкость хода машины и высокая производительность. Всё это предлагают гребнеобразующие фрезы GF-серии. Они интенсивно обрабатывают почву и разрушают комки.
Образующаяся при этом рыхлая почва используется для формирования гребней и способствует таким образом повышению производительности при уборке. Кроме того, гребнеобразующие фрезы могут быть использованы, после несложного переоборудования, как полнозахватные почвообрабатывающие агрегаты для классической обработки перед посадкой.
Точно и стабильно: гребнеобразующие фрезы GF-серии формируют, без исключения, равномерные и объёмные!
Интеллигентно и верно: фрезерные зубья интенсивно обрабатывают почву, соответственно, слева и справа от клубня. Рыхлая земля используется для формирования объемного гребня.
Эффективно и стабильно: также тяжёлые почвы не составляют проблемы для данных машин: С дополнительной способностью формировать гребни, они гарантируют качество вплоть до уборки.
Опции для работы в тяжелых условиях!
В нужное время, в нужном месте: благодаря опциональному автомату ведения по рядам обеспечивается центральное положение клубня в гребне и сокращаеnся таким образом риск образованизеленых клубней. Опорные колеса сзади (опция) улучшают точность ведения глубины (глубину обработки).
Комфортно двигаться по колее: механически опускаемый очиститель технологической колеи (опция) разгребает и выравнивает вновь сформированный гребень.
Наш совет для профи-овощеводов, которые выращивают морковь в гребне: уплотняющий каток за фрезой с гидроприводом (опция)!
Используйте гребнеобразующую фрезу также в качестве полнозахватной фрезы: в результате легкого переоборудования, возможна также классическая обработка почвы гребнеобразующей фрезой Grimme. Стрельчатая рыхлительная лапа (опция) позволяет идущей следом картофелесажалке укладывать картофель на глубоко разрыхлённую почву.
С такой техникой качество и доход гарантированы!
Монтаж шарнирных хомутов (7) (опция) прост и не требуюет больших усилий.
Приумножение Вашего успеха с помощью окучивающих гребнеобразователей серии GH Полная программа для профессионалов!
Возможность выбора окучивающих корпусов под Ваши индивидуальные условия работы,а так же различных рыхлительных лап.
Наш мультиталант: монтаж окучивающих корпусов, дисков или анкерных сошников на массивной двойной раме с трёхточечной навеской не представляет больше никаких проблем. Следующий плюс: конструкция рамы отличается предельной жесткостью при кручении – даже при самых высоких нагрузках.
Наши новаторские разработки для всех видов почв: оригинальные окучивающие корпуса от Grimme
К задней массивной трубе рамы монтируются, в зависимости от условий эксплуатации, окучивающие корпуса или комплект дисков.
Расположенная за окучивающим корпусом гребнеобразующая плита с подвижной подвеской формирует объемные гребни. Необходимое давление обеспечивается с помощью подпружиненных уплотняющих стоек. Желаемая форма гребня или его поверхности достигается благодаря различным гребнеобразователям или сглаживающим листам для ускоренной обработки.
Важность правильного формирования гребней и окучивания картофеля
Окучивают конечно регулируемыми гребнеобразователями, которые настраивают на фактическую глубину разрыхленного слоя. На глинистых, лессовых и большинства суглинистых почв гребнеобразователь устанавливают позади почвенной фрезы. Легкие суглинистые почвы нельзя слишком рыхлить из-за риска закупорки грунтовых капилляров.
Для использования на очень легких суглинистых почвах гребнеобразователь монтируют на раму. Почва в борозде разрыхляется одним или несколькими зубами. Если для окучивания применяют гребнеобразователь, количество элементов почвенной фрезы или окучивающей рамы должно совпадать с количеством рядов посадочных. Кроме того, во время заворачивания или окучивание нужно двигаться в том же направлении и по тем же путям, что и во время посадки. Таким образом расстояние между соседними проходами не станет слишком узким или широким. Другим важным моментом является то, что гребни имеют окучивать точно над посаженными клубнями.
Важность правильного окучивания
Важно обеспечить указанную высоту гребня, потому что это защитит картофель от позеленения. По желанию на супесчаной почве верхушку делают на несколько сантиметров ширше, чем на глинистой, потому что на супесчаных почвах может немного осыпаться в течение сезона.
Идеальные размеры гребня при ширине междурядий 75 см
Посадили рано? Подождите с окучиванием!
На практике окучивание может осуществляться в разное время. Если вы сажаете рано, лучше не бороновать и не окучивать сразу после посадки. Температура почвы все еще низкая. Оставьте ряды с невысокими гребнями на несколько недель невысокие гребни прогреются быстрее, чем высокие, а потому и картофель сойдет быстрее.
Чем короче время между посадкой и появлением всходов, тем меньше благоприятных условий складывается для болезней, например ризоктонии. Это, в частности, важно на супесчаных почвах, поскольку ризоктония особенно поражает именно на этих почвах. С другой стороны, позднее окучивание может задержать появление всходов. Если весна сухая, формирования ростков и корней замедляется, поскольку семенным клубням не хватает влаги. Если посадки проводят в середине апреля (как в Нидерландах), окучивать ряды можно сразу.
Настройте грунтовую фрезу на максимальную глинистых и суглинистых почвах задолго до появления всходов, только гребни хорошо осядут. Раняя обрабка с помощью почвенной фрезы дает больше шансов правильно.
Настройте грунтовую фрезу на максимальную глубину, если позволяет структура почвы. Тогда настройте гребнеобразователь таким образом, чтобы они были заполнены землей.
Две операции за один проход
В зависимости от местных условий вспашку можно совместить с образованием гребней. Для этого используют лемех-нагортальник.
Преимуществами такого метода является то, что:
■ Картофель кладут точно посередине гребня (и поэтому меньше зеленеют)
■ Уменьшается нагрузка на семенную картошку (благодаря стабильным условиям роста, низкой влажности и меньше перепадам температуры);
■ Испаряется меньше влаги (поскольку уменьшается отношение поверхности почвы до его объема)
■ Поверхность почвы не растрескивается вследствие утрамбовки;
■ Основа под гребни не пересыхает;
■ Происходит экономия средств (нужно меньше работников и горючего).
Эту картошку подгребли через две недели после посадки: видим трещины глубиной до 8-10 см. В таких климатических условиях желательно нагребать гребни непосредственно при посадке, закрепив лемех-окучивальник позади сажалки.
Более подробную информацию Вы можете получить созвонившись с нами по телефону:
Была ли Вам интересна эта новость?
1 1 1 1 1 1 1 1 1 1 Рейтинг 5.00 [ 2 Голоса (ов)]
гребнеобразователь (активный) 2-х рядный. Страница 2 из 29
Прошу у Всех прощения, праздники!
Часть 5. Гребнеобразующая плита. Она изготавливается из листа железа толщиной 4 мм(я такой нашел, но тоньше не лучше). Для жесткости впереди и сзади плиты приварены швеллера №6 (на рис поз 1, 2). Их приваривают чуть отступив от края. При помощи этих швеллеров плита крепится к раме, спереди шарниром, а сзади через винт (лучше пружинную стойку). Геометрические размеры плиты выбирал из необходимых размеров гребня. Для меня нужно было: основание гребня 700(70см), верх 150(15см). высота 300(30см). Ширина плиты 1400(140см), длина 550(55см).
Сначала лучше изготовить лекало, а затем перенести на лист. Аккуратно вырезать болгаркой, примерить и прихватить сваркой. Боковые наклонные плоскости плиты нуждаются в упоре. Поэтому изготовим упоры толщиной 7-10мм
(на рис поз 3). Когда все готово проверяем размеры и обвариваем сваркой (у меня с внутренней части).
Что касается какую картошку окучивать, в моем случае не взошедшую, но существуют образцы с плитой для взошедшего картофеля. Кстати где-то здесь на форуме видел. Я нарезаю гребни на 10-15 день после посадки.
Эта операция самая ответственная, чуть вильнул и картошка полетела. Поэтому сейчас стали использовать
посадку картошки с одновременной нарезкой гребней. Используют очень мощные тракторы, чтобы тащить и сажалку и гребнеобразователь вместе.
Файлы:
Автоматическое ведение гребнеобразователя по гребням
Несоосность проходов картофелесажалки и гребнеобразователя – проблема, с которой сталкивается практически каждый картофелевод. К чему она приводит и как ее решать?
Сергей Арискин, главный инженер-технолог, ООО Компания «Агротрейд»
Вам также может понравиться
Правительство окажет господдержку созданию наиболее востребованных видов мелкосерийной техники и оборудования
GRIMME представляет два новых телескопических погрузчика
ПРОБЛЕМА И ПОСЛЕДСТВИЯ
Самый сложный случай – выбрасывание клубней из гребня. После прохода гребнебразователя часть клубней оказывается выброшенной из гребня. Результатом этого закономерно становятся пропуски и недобор урожая. Маточный клубень остается в гребне, но находится рядом с боковой поверхностью гребня. За счет этого развивающееся из клубня растение не реализует свой потенциал по урожайности. Впоследствии часть клубней выпирает из гребня и зеленеет. Эту часть урожая уже нельзя будет отнести к категории товарного картофеля. Если смещение относительно центра значительно, то высока вероятность того, что при уборке часть клубней будет разрезана отрезными дисками комбайна.
КТО ВИНОВАТ?
Причин, по которым после гребнеобразования появляется несоосность, несколько. Проблема может быть вызвана сложным рельефом местности, технологическими особенностями, недостаточной квалификацией механизаторов. Рассмотрим каждый возможный вариант подробнее.
1. Посадка на склонах неизбежно приводит к сносу как картофелесажалки, так и гребнеобразователя. Чем больше разница в массе трактора и картофесажалки, тем более выражен снос. Буксующий трактор обязательно будет отклоняться от прямолинейного движения.
2. Несовпадение направления вспашки и предпосадочной обработки с направлением посадки также приводит к сносу картофелепосадочной машины. Некачественная вспашка с большим количеством развальных борозд и свальных гребней усугубляет эту проблему. Некачественная вспашка с большим количеством развальных борозд и свальных гребней усугубляет эту проблему. Не во всех случаях возможна посадка строго по направлению вспашки. Рекомендуемое направление посадки: с севера на юг. Однако не всегда возможно пахать именно так из-за направления склона. Вспашка вдоль склона приводит к смыванию почвы при весеннем таянии снегов.
3. Квалификация механизатора – один из значимых факторов. Зачастую он является основной причиной бокового расположения клубней. Ошибки при гребнеобразовании, наложенные на ошибки при посадке, приводят к плачевным результатам.
И ЧТО ДЕЛАТЬ?
Частично уйти от проблемы несоосности можно. Тщательно спланированное направление движения, правильно подобранный состав агрегата, квалифицированные механизаторы – все это значительно уменьшает вероятность расположения клубня не по оси рядка. Но не исключает ее.
Практики используют и другие методы.
Приходилось видеть, например, оригинальное решение в ситуации с выбрасыванием семян из рядка: с фрезобарабана гребнеобразователя просто сняли крайние зубья. Ширина обработки в междурядьях стала меньше, и клубни оставались на своих местах. Но при этом сформировать полноценный гребень было невозможно.
Способ избавления от проблемы, приводящий к снижению урожайности и большому количеству комков почвы при уборке, стоит отнести все же к категории «пожарных» и использовать только в исключительных случаях.
Тем более что другие варианты есть. Пожалуй, самый эффективный (правда, и самый дорогой) – это использование GPS-навигации и во время посадки, и во время нарезки гребней. Стандартный GPS-сигнал не обеспечивает нужной точности, необходимо использование базовых станций и GPS-приемников в режиме RTK. Эта платная услуга обеспечивает точность до 2,5 см, чего вполне до- статочно. Кроме того, потребуется переоборудование и дооснащение как тракторов, так и сельхозмашин.
Прицепную картофелесажалку Grimme серий GL или GB в этом случае необходимо оборудовать подруливающим устройством.
Есть два варианта:
Также подруливающее устройство устанавливается на гребнеобразователь. Здесь тоже возможны два варианта:
В данном случае необходимо демонтировать датчики, а систему гидравлического управления подключить к комплекту управления с GPS-системой.

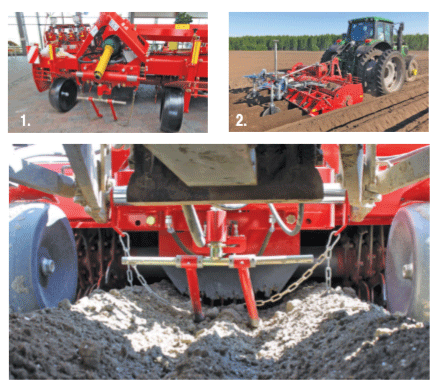

2.Установка специальных подруливающих дисков.
Данная система изготавливается и доставляется поставщиками, занимающимися оснащением агрегатов GPS-системами.
На наш взгляд система, предлагаемая заводом GRIMME, более проста и эффективна. Диски на разных участках поля, в зависимости от плотности почвы, имеют различное сцепление, а следовательно, не исключено, что в некоторых случаях соосность прохода сажалки и фрезы может быть нарушена. Кроме того, данная система создает дополнительные нагрузки на корпус гребнеобразователя, не рассчитанного на подобное. Система GRIMME перемещает почвообрабатывающую машину относительно трактора через более прочную, чем корпус, раму.
Ну и очевидно, что более про- стая в конструктивном исполнении система с одним несущим гидроцилиндром не только более надежна, но имеет более низкую стоимость.
Одним из самых экономичных и простых вариантов является использование при формировании гребней только подруливающей системы GRIMME. Посадка осуществляется либо с применением простой системы параллельного вождения GPS, либо вовсе без нее. При нарезке гребней датчики системы автоматического вождения на гребнеобразователе движутся по бороздкам, сформированным загортачами картофелесажалки. Данная система может быть установлена на уже имеющиеся в хозяйствах гребнеобразователи GRIMME серии GF.

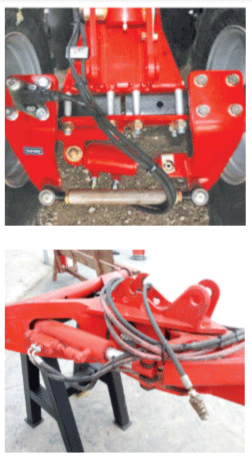

Имеющееся на фрезе навесное устройство демонтируется и на его место устанавливается гидроцилиндр, шток которого выполняет функцию пальцев навесного устройства.
При правильной настройке эта система показывает очень хорошие результаты. Резко уменьшается количество позеленевших клубней. Во время уборки, особенно комбайнами с боковым подкопом, практически нет поврежденных колесными системами клубней. Немаловажный фактор – значительно снижается утомляемость механизаторов.
Сервисной службой компании «Агротрейд» осуществлено переоборудование нескольких гребнеобразователей серии GF в разных хозяйствах.
ОПЫТ ИСПОЛЬЗОВАНИЯ
Анатолий Ялин, глава ООО «Ф/Х Ялина А.П.»
– В этом году мы провели переобору дование гребнеобразователя GRIMME серии GF, оснастили его подруливающей системой, и для нашего хозяйства это стало большим подспорьем. До этого проблема стояла очень остро: поля в хозяйстве отличаются сложным рельефом, при этом далеко не все сотрудники имеют высокую квалификацию. В итоге часть кустов картофеля росла в боковых местах гребней, клубни часто оказывались на поверхности и зеленели. Мы теряли в урожае.
Сейчас мы отмечаем, что подруливающая система облегчила труд тракториста, улучшилось качество окучивания. Гребнеобразователь теперь идет четко по центру, картофель при обработке не смещается. Результат есть!
Вадим Голов, глава КФХ Голов Вадим Николаевич
— Если все как следует на строить и отрегулировать, переоборудованный гребнеобразователь работает идеально. До внедрения этой системы у нас вечно картофель был в боку. Сейчас механизаторам очень нравится работать.
Обоснование способа формирования гребней при возделывании картофеля
Для каждого из нас при выборе того или иного продукта всегда идет сравнение его Формы и Содержания. Ну и конечно же идеальным считается тот вариант, когда качественное содержание было бы оформлено соответствующим образом.
При возделывании картофеля в момент гребнеобразования Форма и Содержание вступают в конфликт между внешним лоском и качественными показателями почвенного состояния на протяжении всего периода вегетации. Рассмотрим внутреннюю составляющую Формы и Содержания для принятия рационального решения во время выбора комплектации машин для возделывания картофеля.
Каждому картофелеводу известно, что формирование гребней при использовании современных европейских технологий производится как самостоятельная операция через 1-2 недели после посадки (Рис.1) или одновременно с посадкой при установке соответствующего гребнеобразующего модуля на картофелепосадочную машину (Рис.2). В обоих случаях картофелеводы желают получить высокообъемные гребни, у которых периметр поперечного сечения превышал бы 90 см (Рис.3). Такие гребни имеют высоту 27. 30 см от дна борозды до их вершины независимо от ширины междурядья.
Рис.2
Такая правильная форма гребней получается за счет использования гребнеобразующих плит, установленных на пропашных культиваторах фрезерного типа GF или с пассивными рабочими органами GH, а также на прицепных/навесных картофелесажалках. Уплотненные гребни с гладкой поверхностью по мнению специалистов по защите растений обеспечивают формирование надежного экрана из почвенных гербецидов для надежной защиты посадок картофеля от сорных растений. Спору нет, такие гладкие и ровные гребни, обжатые плитой со всех сторон, радуют глаз и дают надежду на получение высокого урожая.
Формирование гребней можно выполнять и другими рабочими органами, также установленными на пропашных культиваторах или на картофелесажалках, но пока мало известными и мало востребованными российскими картофелеводами. Речь идет о комбинации окучивающих корпусов и профильного пруткового катка, установленных взамен гребнеобразующей плиты на пассивном культиваторе GH (Рис. 4), а также на картофелесажалках навесного или прицепного типа.
Рис. 3
Гребни, сформированные таким образом, выглядят не так эффектно, как после прохода гребнеобразующей плиты, имеют рельефную поверхность по всему периметру, их высота не превышает 23 см, о периметре поперечного сечения и говорить не приходится, а сам гребень выглядит рыхлым и не настолько прочным, как его выглаженный собрат. Одним словом, результат такого гребнеобразования глаз не радует и появляется желание выполнить повторную операцию, чтобы исправить ненадлежащий вид. Кроме этого, специалисты по защите растений выразят свое сомнение по поводу надежного действия почвенных гербицидов из-за сложности сформировать плёночный экран на неровной поверхности.
При сравнении различных способов гребнеобразования вывод напрашивается сам собой в пользу применения гренеобразующих плит в составе пропашных культиваторов или картофелепосадочных машин. Однако недаром говорят, что не всё то золото, что блестит, и для принятия взвешенных решений при выборе способа формирования гребней ошибочно будет опираться только на их внешний вид.
Рис. 4
Для получения устойчивого гребня почва подвергается трехстороннему сжатию со стороны гребнеобразующей плиты. Такое воздействие приводит к некоторому уплотнению почвы внутри гребня, которое со временем по мере усадки еще только увеличивается. Однако, результатом последействия использования гребнеобразующих плит является замазывание поверхности гребней (особенно в нижней их части) и уплотнение дна борозды лемехами делителя. Именно это воздействие приводит к уничтожению пор внутри почвы и водопроводящих капилляров на поверхности гребней, которые способствуют впитыванию воды, выпавшей в виде осадков и проникновению воздуха внутрь гребней.
Результатом применения общепринятой схемы формирования гребней является колоссальные потери плодородного слоя, которые происходят при выпадении обильных осадков или при искусственном орошении. Это связано с тем, что вода, попадая на гребни с поверхностной корочкой, стекает с них на дно борозды (Рис. 5). Так как уплотненное дно борозды также обладает слабой впитывающей способностью, то вода начинает стекать в более низкие места вдоль гребней. Если впадина присутствует внутри поля, то в этом месте образуется вымочка, которая приводит не только к гибели картофеля, но и к снижению проходимости на полях и затруднению уборки в осенний период. Если же поле находится на склонах, то поток воды, стекая вдоль гребней выносит с собой наиболее ценные почвенные частицы в канавы/овраги или в лесополосы.
Рис. 5
В летний период при выпадении обильных осадков до момента смыкания ботвы в результате использования гребнеобразующих плит на поле со склонами образуются глубокие промоины, а десятки тысяч тонн плодородной почвы ежегодно безвозвратно теряются. Примерно такая же картина наблюдается и на поливных землях под картофелем, расположенных на склонах. В этом случае при достаточном уровне сезонных осадков в верхней части поля растения могут испытывают недостаток влаги, а в низинах, куда происходит сток воды – её избыток. Все приведенные примеры свидетельствуют о том, что формирование гладких и уплотненных гребней не позволяет равномерно распределять выпавшую влагу по площади поля и полностью использовать растениями потенциал естественного или искусственного дождевания, а также снижает уровень почвенного плодородия из-за выноса потоками воды по дну борозд наиболее ценных почвенных частиц размером 1. 3 мм.
Несколько иная картина по режиму влагообеспеченности наблюдается при формировании гребней с помощью комбинации рыхлительных лап, окучивающих корпусов и профильных прутковых катков, которые могут быть установлены на пассивных пропашных культиваторах или на картофелепосадочных машинах. Дно борозды после прохода такой комбинации остается рыхлым на глубину 15. 18 см за счет прохода центральной рыхлительной лапы и частичного осыпания гребня после его прикатывания катком. Поверхность гребней также остается рыхлой, а сами гребни не рассыпается под действием ветра и осадков, т.к. подвергаются некоторому объемному сжатию профильным катком, что способствует их упрочнению. Вода, выпавшая в виде осадков или во время орошения, не так интенсивно стекает с гребней, равномерно впитываясь по всему внешнему их периметру. Та же вода, что попадает на дно борозды, тут же впитывается в рыхлую почву, тем самым исключая снос почвенных элементов в низины. Измерения влажности почвы на полях после применения прутковых катков показали, что её значения в верхней части поля и внизу склона мало друг от друга. Это свидетельствует о равномерности распределения осадков по всей площади поля независимо от перепада высот. Почва на дне борозды остается рыхлой и водопроницаемой до самого момента уборки (Рис. 6), а саму уборку можно выполнять уже через 1,5. 2 часа после окончания дождя достаточно высокой интенсивности (на посадках с использованием гребнеобразующих плит в этих же погодных условиях из-за переувлажнения дна борозды возобновление уборки приходилось откладывать уже на 1..2 дня). При использовании искусственного орошения для достижения требуемой влажности почвы внутри гребней требуется до 30% меньше воды на посадках картофеля с использованием комбинации рыхлительной лапы, окучивающего корпуса и профильного пруткового катка.
Рис. 6
Однако использование для формирования гребней комбинации, о которой говорилось выше, требует коррекции глубины посадки. Ввиду того, что высота гребня после прохода такой комбинации на 5..7 см меньше, чем после использования гребнеобразующей плиты, то на эту же величину необходимо увеличить глубину посадки. Игнорирование этого правила приводит к появлению зеленых клубней на поверхности почвы, что значительно снижает товарные свойства полученной продукции.
В завершении настоящего обзора необходимо отметить, что машины компании Grimme для посадки картофеля и для междурядной обработки почвы по заказу потребителя могут быть оснащены различными системами гребнеоразования. Поэтому прежде чем сделать выбор того или иного способа формирования гребней необходимо выяснить для себя всегда ли правильная их форма будет соответствовать требуемому содержанию по режиму влагообеспечения и способствовать защите полей от водной эрозии. В особой степени это касается тех хозяйств, которые выполняют орошение картофеля или их поля имеют уклоны в соответствии с рельефом земной поверхности.
