Лекция «Аналоговый и дискретный способы представления изображений и звука»

Аналоговое и дискретное предоставление графической информации

Информация, в том числе графическая и звуковая, может быть представлена в аналоговой или дискретной форме. При аналоговом представлении физическая величина принимает бесконечное множество значений, причем ее значения изменяются непрерывно. При дискретном представлении физическая величина принимает конечное множество значений, причем ее величина изменяется скачкообразно.

Преобразование графической и звуковой информации из аналоговой формы в дискретную производится путем дискретизации, то есть разбиения непрерывного графического изображения и непрерывного (аналогового) звукового сигнала на отдельные элементы. В процессе дискретизации производится кодирование, то есть присвоение каждому элементу конкретного значения в форме кода.

Звук в памяти компьютера

Основные понятия: аудиоадаптер, частота дискретизации, разрядность регистра, звуковой файл.

Аудиоадаптер (звуковая плата) – специальное устройство, подключаемое к компьютеру, предназначенное для преобразования электрических колебаний звуковой частоты в числовой двоичный код при вводе звука и для обратного преобразования (из числового кода в электрические колебания) при воспроизведении звука.

В процессе записи звука аудиоадаптер с определенным периодом измеряет амплитуду электрического тока и заносит в реги стр двоичный код полученной величины. Затем полученный код из регистра переписывается в оперативную память компьютера. Качество компьютерного звука определяется характеристиками аудиоадаптера: частотой дискретизации и разрядностью.

Разрядность регистра – число бит в регистре аудиоадаптера. Разрядность определяет точность измерения входного сигнала. Чем больше разрядность, тем меньше погрешность каждого отдельного преобразования величины электрического сигнала в число и обратно. Если разрядность равна 8(16), то при измерении входного сигнала может быть получено 2 8 =256 (2 16 =65536) различных значений. Очевидно, 16-разрядный аудиоадаптер точнее кодирует и воспроизводит звук, чем 8-разрядный.

Звуковой файл – файл, хранящий звуковую информацию в числовой двоичной форме. Как правило, информация в звуковых файлах подвергается сжатию.

Примеры решенных задач.

Пример №1.
Определить размер (в байтах) цифрового аудиофайла, время звучания которого составляет 10 секунд при частоте дискретизации 22,05 кГц и разрешении 8 бит. Файл сжатию не подвержен.

Решение.
Формула для расчета размера (в байтах) цифрового аудиофайла (монофоническое звучание): (частота дискретизации в Гц)*(время записи в секундах)*(разрешение в битах)/8.

Таким образом файл вычисляется так: 22050*10*8/8 = 220500 байт.

Задания для самостоятельной работы

№1. Определить объем памяти для хранения цифрового аудиофайла, время звучания которого составляет две минуты при частоте дискретизации 44,1 кГц и разрешении 16 бит.

№2. В распоряжении пользователя имеется память объемом 2,6 Мб. Необходимо записать цифровой аудиофайл с длительностью звучания 1 минута. Какой должна быть частота дискретизации и разрядность?

№3. Объем свободной памяти на диске – 5,25 Мб, разрядность звучания платы – 16. Какова длительность звучания цифрового аудиофайла, записанного с частотой дискретизации 22,05 кГц?

№4. Одна минута цифрового аудиофайла занимает на диске 1,3 Мб, разрядность звуковой платы – 8. С какой частотой дискретизации записан звук?

№5. Две минуты записи цифрового аудиофайла занимает на диске 5,1 Мб. Частота дискретизации – 22050 Гц. Какова разрядность аудиоадаптера? №6. Объем свободой памяти на диске – 0,01 Гб, разрядность звуковой платы – 16. Какова длительность звучания цифрового аудиофайла, записанного с частотой дискретизации 44100 Гц?

Представление графической информации.

Растровое представление.

Основные понятия: Компьютерная графика, пиксель, растр, разрешающая способность экрана, видеоинформация, видеопамять, графический файл, битовая глубина, страница видеопамяти, код цвета пикселя, графический примитив, система графических координат.

Компьютерная графика – раздел информатики, предметом которого является работа на компьютере с графическими изображениями (рисунками, чертежами, фотографиями, видеокадрами и пр.).

Пиксель – наименьший элемент изображения на экране (точка на экране).

Растр – прямоугольная сетка пикселей на экране.

Разрешающая способность экрана – размер сетки растра, задаваемого в виде произведения M*N, где M – число точек по горизонтали, N – число точек по вертикали (число строк).

Видеоинформация – информация об изображении, воспроизводимом на экране компьютера, хранящаяся в компьютерной памяти.

Видеопамять – оперативная память, хранящая видеоинформацию во время ее воспроизведения в изображение на экране.

Графический файл – файл, хранящий информацию о графическом изображении.

Число цветов, воспроизводимых на экране дисплея (K), и число бит, отводимых в видеопамяти под каждый пиксель (N), связаны формулой: K=2 N

Величину N называют битовой глубиной.

Страница – раздел видеопамяти, вмещающий информацию об одном образе экрана (одной «картинке» на экране). В видеопамяти могут размещаться одновременно несколько страниц.

Все многообразие красок на экране получается путем смешивания трех базовых цветов: красного, синего и зеленого. Каждый пиксель на экране состоит из трех близко расположенных элементов, светящихся этими цветами. Цветные дисплеи, использующие такой принцип, называются RGB (Red-Green-Blue)-мониторами.

Код цвета пикселя содержит информацию о доле каждого базового цвета.
Если все три составляющие имеют одинаковую интенсивность (яркость), то из их сочетаний можно получить 8 различных цветов (2 3 ). Следующая таблица показывает кодировку 8-цветной палитры с помощью трехразрядного двоичного кода. В ней наличие базового цвета обозначено единицей, а отсутствие нулем.

Шестнадцатицветная палитра получается при использовании 4-разрядной кодировки пикселя: к трем битам базовых цветов добавляется один бит интенсивности. Этот бит управляет яркостью всех трех цветов одновременно. Например, если в 8-цветной палитре код 100 обозначает красный цвет, то в 16-цветной палитре: 0100 – красный, 1100 – ярко-красный цвет; 0110 – коричневый, 1110 – ярко-коричневый (желтый).

Большое количество цветов получается при раздельном управлении интенсивностью базовых цветов. Причем интенсивность может иметь более двух уровней, если для кодирования каждого из базовых цветов выделять более одного бита.

При использовании битовой глубины 8 бит/пиксель количество цветов: 2 8 =256. Биты такого кода распределены следующим образом: КККЗЗСС.

Это значит, что под красную и зеленую компоненты выделяется по 3 бита, под синюю – 2 бита. Следовательно, красная и зеленая компоненты имеют по 2 3 =8 уровней яркости, а синяя – 4 уровня.

Векторное представление.

При векторном подходе изображение рассматривается как совокупность простых элементов: прямых линий, дуг, окружностей, эллипсов, прямоугольников, закрасок и пр., которые называются графическими примитивами. Графическая информация – это данные, однозначно определяющие все графические примитивы, составляющие рисунок.

Положение и форма графических примитивов задаются в системе графических координат, связанных с экраном. Обычно начало координат расположено в верхнем левом углу экрана. Сетка пикселей совпадает с координатной сеткой. Горизонтальная ось X направлена слева направо; вертикальная ось Y – сверху вниз.

Отрезок прямой линии однозначно определяется указанием координат его концов; окружность – координатами центра и радиусом; многогранник – координатами его углов, закрашенная область – граничной линией и цветом закраски и пр.

Нарисовать линию от текущей позиции в позицию (X1, Y1).

Нарисовать линию с координатами начала X1, Y1 и координатами конца X2, Y2. Текущая позиция не устанавливается.

Нарисовать окружность: X, Y – координаты центра, R – длина радиуса в шагах растровой сетки.

Эллипс X1, Y1, X2, Y2

Нарисовать эллипс, ограниченный прямоугольником; (X1, Y1) – координаты левого верхнего, а (X2, Y2) – правого нижнего угла этого прямоугольника.

Прямоугольник X1, Y1, X2, Y2

Нарисовать прямоугольник; (X1, Y1) – координаты левого верхнего угла, а (X2, Y2) – правого нижнего угла этого прямоугольника.

Цвет рисования ЦВЕТ

Установить текущий цвет рисования.

Цвет закраски ЦВЕТ

Установить текущий цвет закраски.

Закрасить X, Y, ЦВЕТ ГРАНИЦЫ

Закрасить произвольную замкнутую фигуру; X, Y – координаты любой точки внутри замкнутой фигуры, ЦВЕТ ГРАНИЦЫ – цвет граничной линии.

Примеры решенных задач.

Пример №1.
Для формирования цвета используются 256 оттенков красного, 256 оттенков зеленого и 256 оттенков синего. Какое количество цветов может быть отображено на экране в этом случае?

Пример №2.
На экране с разрешающей способностью 640*200 высвечиваются только двухцветные изображения. Какой минимальный объем видеопамяти необходим для хранения изображения?

Решение.
Так как битовая глубина двухцветного изображения равна 1, а видеопамять, как минимум, должна вмещать одну страницу изображения, то объем видеопамяти равен: 640*200*1=128000 бит =16000 байт.

Пример №3.
Какой объем видеопамяти необходимы для хранения четырех страниц изображения, если битовая глубина равна 24, а разрешающая способность дисплея – 800*600 пикселей?

Решение.
Для хранения одной страницы необходимо

800*600*24 = 11 520 000 бит = 1 440 000 байт. Для 4 соответственно 1 440 000 * 4 = 5 760 000 байт.

Пример №4.
Битовая глубин равна 24. Сколько различных оттенков серого цвета может быть отображено на экране?
Замечание: Оттенок серого цвета получается при равных значениях уровней яркости всех трех составляющих. Если все три составляющие имеют максимальный уровень яркости, то получается белый цвет; отсутствие всех трех составляющих представляет черный цвет.

Решение.
Так как для получения серых оттенков составляющие RGB одинаковы, то глубина равна 24/3=8. Получаем количество цветов 2 8 =256.

Пример №5.
Дана растровая сетка 10*10. Описать буку «К» последовательностью векторных команд.

Задачи для самостоятельной работы.

№1. Какой объем видеопамяти необходим для хранения двух страниц изображения при условии, что разрешающая способность дисплея равна 640*350 пикселей, а количество используемых цветов – 16?

№2. Объем видеопамяти равен 1 Мб. Разрешающая способность дисплея – 800*600. Какое максимальное количество цветов можно использовать при условии, что видеопамять делится на две страницы?

№3. Битовая глубина равна 24. Опишите несколько вариантов двоичного представления светло-серых и темно-серых оттенков.

№4. На экране компьютера необходимо получить 1024 оттенка серого цвета. Какой должна быть битовая глубина?

№5. Для изображения десятичных цифр в стандарте почтового индекса (как пишут на конвертах) получить векторное и растровое представление. Размер растровой сетки выбрать самостоятельно.

№6. Воспроизвести на бумаге рисунки, используя векторные команды. Разрешающая способность 64*48.

А)
Цвет рисования Красный
Цвет закраски Желтый
Окружность 16, 10, 2
Закрасить 16, 10, Красный
Установить 16, 12
Линия к 16, 23
Линия к 19, 29
Линия к 21, 29
Линия 16, 23, 13, 29
Линия 13, 29, 11, 29
Линия 16, 16, 11, 12
Линия 16, 16, 21, 12

Б)
Цвет рисования Красный
Цвет закраски Красный
Окружность 20, 10, 5
Окружность 20, 10, 10
Закрасить 25, 15, Красный
Окружность 20, 30, 5
Окружность 20, 30, 10
Закрасить 28, 32, Красный

Источник

Практикум

М.В. Горшков
Экологический мониторинг
Учебное пособие. – Владивосток: Изд-во ТГЭУ, 2010. – 313 с.

Практикум

Тема 2. Статистическая обработка экологических результатов

2.3. Графическое представление данных

Современную науку невозможно представить без применения графического представления данных. Самые различные формы графического представления уже давно стали средством научного обобщения. Выразительность, доходчивость, лаконичность, универсальность, обозримость графических изображений сделали их незаменимыми в исследовательской работе и при сопоставлении природных явлений, а также в качестве промежуточных ориентиров при вычислениях.

Впервые о технике составления статистических графиков видимо упоминается в работе английского экономиста У. Плейфейра «Коммерческий и политический атлас», опубликованной в 1786 году и положившей начало развитию приёмов и методов графического изображения статистических данных.

При построении графического изображения следует соблюдать ряд требований. Прежде всего, график должен быть достаточно наглядным, так как весь смысл графического изображения как метода анализа в том и состоит, чтобы наглядно изобразить статистические показатели. Кроме того, график должен быть выразительным, доходчивым и понятным.

Для выполнения вышеперечисленных требований каждый график должен включать ряд основных элементов:

1. Графический образ (основа графика). Совокупность точек, фигур, линий и других геометрических знаков, с помощью которых изображаются статистические показатели.

2. Поле графика. Часть плоскости, где расположены графические образы.

3. Пространственные ориентиры графика. Данный компонент задаётся в виде системы координатных сеток. Наиболее распространена система прямоугольных координат.

4. Масштабные ориентиры. Определяются масштабом и системой масштабных шкал. Масштабом называют меру перевода числовой величины в графическую. Масштабной шкалой называют линию, отдельные точки которой могут быть прочитаны как определённые числа.

5. Экспликация. Представляет словесное описание описания своего содержания. Включает название графика, подписи шкал и пояснения к отдельным частям графика.

Существует огромное количество вариантов классификации: по решаемым задачам, по способу построения (диаграммы, статистические карты).

1. Линейные графики. Представлены в виде точек, соединённых линиями.

2. Диаграммы. Наиболее часто используемые графики после классических линейных. Диаграммы облегчают предварительное изучение первоначальных данных.

§ Диаграммы рассеяния. Служат для визуальной оценки распределения объектов статистической совокупности. Объекты совокупности представлены в виде точек между осями координат.

§ Линейные диаграммы. Для характеристики динамики (то есть изменения во времени). По оси X – отрезки времени, а по оси Y уровни ряда динамики или темпы изменения. Точки соединяются в виде ломаной линии. Являются некоторым развитием идеи линейных графиков.

§ Столбчатые диаграммы. Столбцы имеют основание и высоту, пропорционально числовым значениям признака.

§ Секторные диаграммы. Используются для анализа структуры. Обычно используют круговые диаграммы, реже в качестве основной фигуры используется прямоугольник.

§ Диаграммы размаха. Так называемые «ящики-усы». Показывают на одном графике диапазоны значений переменной. Часто используют для визуализации значений медианы и квартилей выборки.

3. Статистические карты. Используют для оценки географического размещения явлений. Они включают картограммы и картодиаграммы.

§ Картограммы. Показывают территориальное распределение признака по отдельным районам. Фоновые картограммы разной густотой окраски (или цветом) характеризуют распределение признака на территории. На точечной картограмме каждой точке соответствует одно и то же принятое числовое значение. Фоновые показывают относительные величины, а точечные – абсолютные.

§ Картодиаграмма – сочетание карты и диаграммы.

4. Трёхмерные графики. Дублируют все двухмерные. Применяются или в виде макетов или в виде компьютерного изображения.

§ Графики поверхности. Применяются для выявления взаимосвязей между большим количеством переменных. Также применяются в картографии.

5. Пиктографики. Наблюдения или отдельные испытания представлены в виде картинок со многими элементами (лица Чернова, контуры).

Даже всё перечисленное не охватывает полностью всего разнообразия графического представления. Существует еще немалое число специфичных графиков: это различные объекты теории графов и топологии, визуализация некоторых многомерных статистических отношений (например, кластерный анализ, факторный анализ и т.п.), методов ординации, структуры некоторых систем искусственного интеллекта и прочее.

Источник

Графическое представление данных

Статистический график – это чертеж, на котором статистические совокупности, характеризуемые определенными показателями, описываются с помощью условных геометрических образов или знаков.

Основные элементы графика включают в себя:

Графический образ – геометрические знаки, с помощью которых изображаются статистические показатели.

Пространственные ориентиры графика задаются в виде системы координатных сеток. Система координат необходима для размещения геометрических знаков в поле графика.

Масштабные ориентиры графика определяются масштабом и системой масштабных шкал.

Масштаб – мера перевода числовой величины в графическую.

Масштабной шкалой называется линия, отдельные точки которой могут быть прочитаны как определенные числа.

Экспликация включает в себя название графика, подписи вдоль масштабных шкал, пояснения и условные обозначения графика.

По способу построения статистические графики делят на диаграммы и статистические карты.

В зависимости от круга решаемых задач выделяют диаграммы сравнения, структурные диаграммы, диаграммы динамики и диаграммы распределения и концентрации величин. Статистические карты по графическому образу делят на картограммы и картодиаграммы.

В соответствии с графическими знаками различают точечные, линейные, плоскостные, объемные и фигурные графики.

Графическое представление числовых данных позволяет выявить закономерности, которым подчиняется рассматриваемая группа данных. График дает возможность не только оценить состояние на данный момент, но и спрогнозировать более отдаленный результат по тенденции процесса, которую можно в нем обнаружить, а следовательно, наметить меры, которые могут предупредить ухудшение состояния или усилить положительный результат. 9) Диаграммы распределения и концентрации – это графическое отображение вариационных рядов распределения. К диаграммам распределения относятся полигон распределения и гистограмма (рассмотрены в п. 1.7).

Диаграммы концентрации представлены кумулятой (кривой сумм), огивой, кривой Лоренца.

Координатами кривой Лоренца являются:

— по оси абсцисс – суммы накопленных частот в процентах к итогу ();

-по оси ординат – суммы накопленных объемов признака (), в процентах к итоговому суммарному объему ().

Построенная в системе координат по оси абсцисс от 0 до 100 % и по оси ординат от 0 до 100 % кривая Лоренца сравнивается с диагональю квадрата, как это показано на рис. 1.7.

100 %

Рис. 1.7. Кривая Лоренца

Степень концентрации показывается степенью отклонения от диагонали

Основные типы диаграмм сравнения:

1) На столбиковых диаграммах статистические данные изображаются в виде вытянутых по вертикали прямоугольников (рис.1.7). Построение столбиковой диаграммы требует применения вертикальной масштабной шкалы.

40 С

Рис. 1.5. Пример столбовой Рис. 1.6. Пример диаграммы ленточной диаграммы

3) Плоские диаграммы – отображают величину изучаемого показателя площадью фигуры.

4) Знаки В.Е. Варзара – прямоугольные плоские диаграммы для графического изображения трех показателей, один из которых является произведением двух других.

5) Объемные диаграммы – отображаемая величина показывается объемом фигуры.

6) Радиальные диаграммы – строятся на базе полярных координат. Началом отсчета в них служит центр окружности, а носителями масштабных шкал являются радиусы круга. Обычно в основе радиальных диаграмм лежат повторяющиеся годовые циклы с помесячными или поквартальными данными. Могут быть замкнутыми – отображается один цикл или спиральными – отображаются непрерывно несколько циклов.

7) Фигурные диаграммы. При их построении статистические данные изображаются рисунками – символами, которые в наибольшей степени соответствуют существу отображаемых явлений.

8) Структурные диаграммы – служат для отображения структур статистических совокупностей по соотношению удельных весов. Структурные диаграммы могут быть представлены в виде круговых (секторных) диаграмм или структурного квадрата. В этих диаграммах площадь круга (квадрата) принимается за величину всей изучаемой совокупности, а площади отдельных частей отображают удельный вес ее составных частей.

Для графического представления данных широко применяется в производственной практике графики с целью наглядности и облегчения понимания смысла данных. Различают следующие виды графиков:

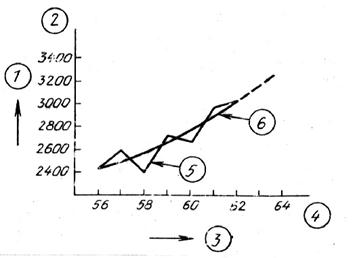

Глядя на рисунок можно понять реальный характер изменения выручки. Более того, если провести анализ по методу наименьших квадратов, то по отрезку, отражающему тенденцию изменения выручки, можно предсказать размер выручки в очередном году.

Рис.4. Реальный характер изменения выручки:

Круговой график. Круговым графиком выражают соотношение составляющих какого-то целого параметра и всего параметра в целом, например: соотношение сумм выручки от продажи отдельно по видам деталей и полную сумму выручки; соотношение тем работы кружков качества (отличающихся содержанием) и общее число тем; соотношение элементов, составляющих себестоимость изделия, и целое число, выражающее себестоимость и т. д. Целое принимается за 100% и выражается полным кругом. Составляющие выражаются в виде секторов круга и располагаются по кругу в направлении движения часовой стрелки, начиная с элемента, имеющего наибольший процент вклада в целое, в порядке уменьшения процента вклада. Последним ставится элемент «прочие». На круговом графике легко видеть сразу все составляющие и их соотношение. Пример кругового графика показан на рис.6, где представлено соотношение составляющих себестоимости производства.

Рис.5. Стимулы к покупке изделий:

1-число случаев; 2-случаи; 3-стимулы к покупке изделий; 4-качество;

5-снижение цены; 6-гарантированные сроки; 7-дизайн; 8-доставка;

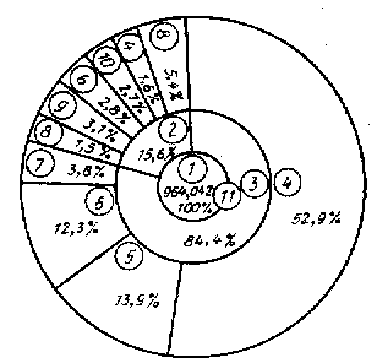

Рис.6. Соотношение составляющих себестоимости производства

1-себестоимость производства; 2-косвенные расходы; 3-прямые расходы; 4-стоимость сырья и материалов; 5-выплаты по внешним заказам; 6-расходы на зарплату; 7-стоимость закупаемых деталей; 8-прочие расходы; 9-стоимость электроэнергии и топлива; 10-выплаты по уценке; 11-тыс. руб.

Глядя на график, можно сразу оценить соотношение составляющих себестоимости производства. Если провести расслоение по видам продукции, проанализировать расходы, включая расходы на продажу и на контроль, и провести сравнение расходов по отдельным периодам, можно получить информацию, которая натолкнет на идею, способствующую снижению себестоимости производства.

Ленточный график. Ленточный график используют для наглядного представления соотношения составляющих какого-то параметра и одновременно для выражения изменения этих составляющих с течением времени, например: для графического представления соотношения составляющих суммы выручки от продажи изделий по видам изделий и их изменения по месяцам (или годам): для представления содержания анкет при ежегодном анкетировании и его изменении от года к году; для представления причин дефектов и изменения их по месяцам и т. д.

При построении ленточного графика прямоугольник графика делят на зоны пропорционально составляющим или в соответствии с количественными значениями и по длине ленты размечают участки в соответствии с соотношением составляющих по каждому фактору. Систематизируя ленточный график так, чтобы ленты располагались в последовательном временном порядке, можно оценить изменение составляющих с течением времени.

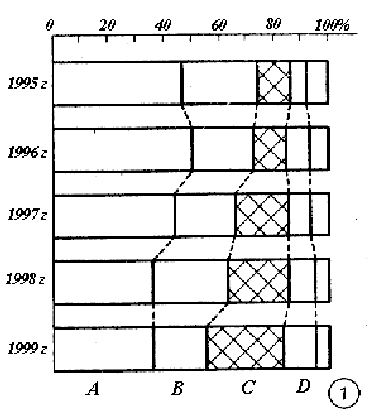

Пример ленточного графика для выражения соотношения сумм выручки от продажи изделий по отдельным видам изделий в порядке убывания их вклада в выручку и их изменения по годами показан на рис.7.

Рис.7. Соотношение сумм выручки от продажи по отдельным видам изделий: 1- прочие

Из графика видно, что доля выручки от продажи изделий С из года в год увеличивается. Что же касается изделий А (в 1999 г. их доля составляет 36,8%) и В (в 1999 г. их доля составляет 20,8%), то хотя их вес в 1999 г. все еще значителен, за период с 1995 по 1999 г. их общая доля в выручке уменьшилась с 75,6% до 57,6%. Это объясняется изменением жизненного цикла изделий. Анализ графика приводит к выводу, что в связи с изменением обстановки необходимо направить усилия на разработку новых видов изделий.

Z-образный график. Z-образный график используют для оценки общей тенденции при регистрации по месяцам фактических данных, таких как объем сбыта, объем производства и т. д. График строится следующим образом:

— вычисляется кумулятивная сумма за каждый месяц и строится соответствующий график;

— вычисляются итоговые значения, изменяющиеся от месяца к месяцу (меняющийся итог), и строится соответствующий график, образуемый ломаной линией. За меняющийся итог принимается в данном случае итог за год, предшествующий данному месяцу. Общий график, включающий три построенных указанным образом графика, имеет вид буквы Z, отчего он и получил свое название.

Z-графнк применяют, помимо контроля объема сбыта или объема производства, для уменьшения числа дефектных изделий и суммарного числа дефектов, для снижения себестоимости и уменьшения случаев невыхода на работу и т. д. По меняющемуся итогу можно определить тенденцию изменения за длительный период. Вместо меняющегося итога можно наносить на график планируемые значения и проверять условия достижения этих значений.

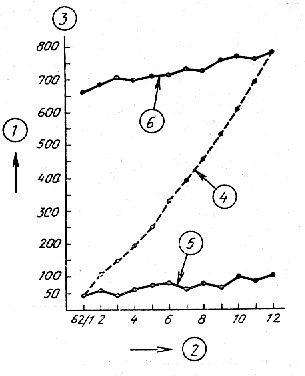

Пример Z-графика показан на рис.8. На графике хорошо видно изменение суммы выручки от месяца к месяцу и изменение от месяца к месяцу кумулятивной суммы выручки. По поведению меняющейся итоговой суммы выручки ясна общая тенденция изменения суммы выручки за год.

Если нанести на этот график запланированных значений суммы выручки, можно оценить условия достижения этих значений; если нанести график кумулятивной суммы кредитного оборота, можно оценить условия контроля кредитных сумм.

«Радиационная» диаграмма., лепестковая диаграмма Этот график строится следующим образом: из центра круга к окружности проводятся по числу факторов прямые линии (радиусы), которые напоминают лучи, расходящиеся при радиоактивном распаде (отсюда и название графика). На эти радиусы наносят деления градуировки и откладывают значения данных. Точки, которыми обозначены отложенные значения, соединяют отрезками прямой. Таким образом, «радиационная» диаграмма представляет собой комбинацию кругового и линейного графиков. Числовые значения, относящиеся к каждому из факторов, сравнивают со стандартными значениями и значениями,

Рис.8. Контроль суммы выручки:

1-выручка; 2-месяцы года; 3-тыс. руб.; 4-кумулятивная сумма выручки по месяцам; 5-выручка по месяцам; 6-измененная итоговая выручка.

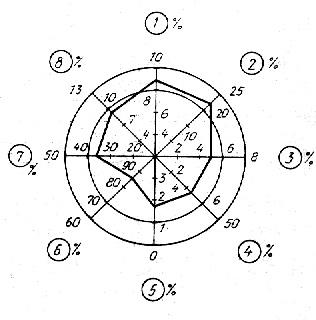

Пример лепестковой диаграммы для анализа управления показан на рис.9.

Рис.9. Анализ состояния управления:

1-процент текущей прибыли от общего капитала; 2- процент общей прибыли от выручки; 3-процент текущей прибыли от выручки; 4-отношение собственного капитала к общему капиталу; 5- процент выплат от выручки; 6-соотношение прибыли и убытков; 7-предельный процент прибыли; 8-процент повышения суммы выручки за год.

достигнутыми другими фирмами. Поскольку график отличается высокой наглядностью, его используют для анализа управления предприятием, для оценки кадров, для оценки качества и т. д.

Анализируя график, можно в общих чертах оценить состояние управления на данной фирме. «Барометр» (стандартные значения) управления показан пунктирной линией. При сравнении с ней полученного графика можно видеть, что особого внимания требуют проблемы, связанные с соотношением прибылей и убытков. Ясно также, что имеются определенные трудности с постоянными и меняющимися расходами. Если провести сравнение не только со стандартными значениями, но и с показателями предыдущего года или с показателями других фирм, можно быстро и обобщенно оценить проблемы собственной фирмы.
