Что такое балочное перекрытие
Балки перекрытия – это опорные несущие конструкции в доме, необходимые для распределения различных типов нагрузок от вышележащих элементов и сооружений: предметов интерьера, верхних этажей, крыши. В зависимости от габаритов строения и типа предполагаемой эксплуатации, межэтажные перекрытия возводят либо из металлических двутавров, либо из более дешевых деревянных балок (цельных, клееных).
Для большинства частных домов, перекрытия на основе балок являются более практичной и эффективной альтернативой монолитным перекрытиям.
Что такое балка перекрытия?
Балка перекрытия – закрепленная опорами прямолинейная несущая конструкция с горизонтальным или наклонным расположением. Все получаемые нагрузки от балок переходят к опорам, в роли которых могут выступать стены, колонны, с последующим распространением между прочими конструктивными элементами сооружения. Верхняя часть балки обычно выступает полом для верхнего помещения, нижняя играет роль потолка для комнаты снизу.
Требования к балкам
Надежное перекрытие подразумевает подбор определенных параметров для балок (длина, толщина, шаг. ), которые выводятся теоретическим путем с помощью специальных расчетов и, в свою очередь, зависят от материала, площади и формы поперечного сечения, а также от способа крепления.
Для частного строительства особенно востребованы балки перекрытия из дерева, сочетающие в себе высокую прочность, надёжность и лёгкость монтажа. Стальные, ж/б и комбинированные вариации задействуются, как правило, в промышленном строительстве и при обустройстве объектов, на которых предполагается повышенная нагрузка на балки.
Однако в любом случае, перед началом возведения сооружения необходимо проверить:
Выполнить подобные операции самостоятельно без профильного образования достаточно сложно, поэтому если вас интересует расчет балки онлайн – вы можете рассчитать все необходимые величины на нашем функциональном калькуляторе. Программа не требует специальных навыков.
Виды балок перекрытия – преимущества и недостатки

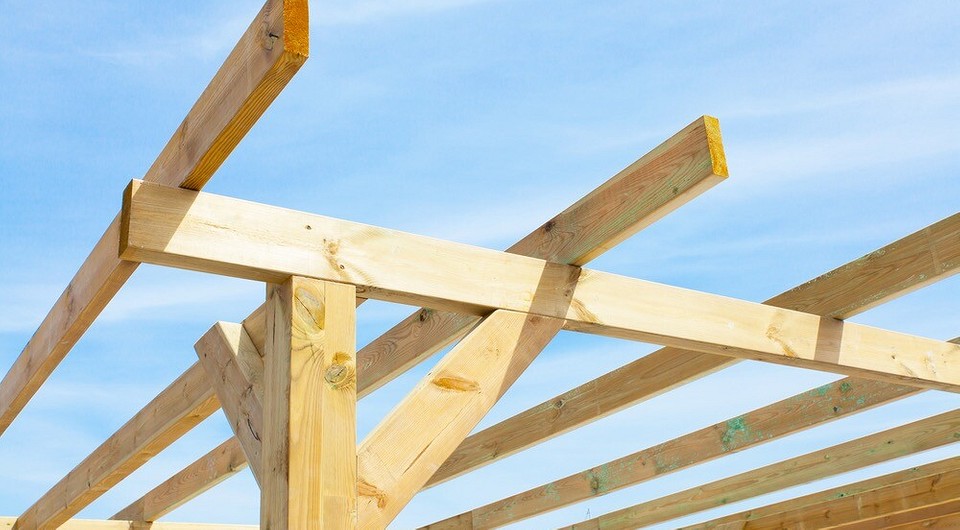

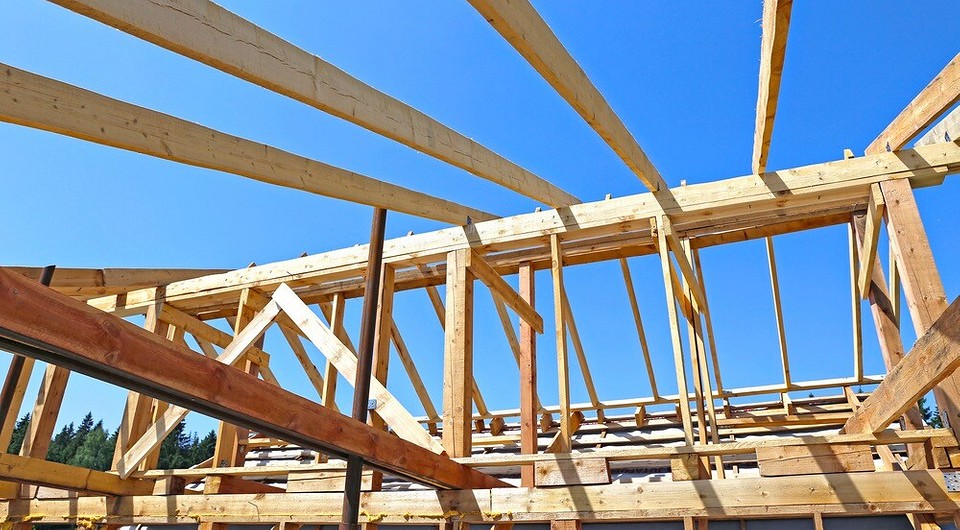

Деревянные балки
Их чаще всего выбирают в качестве перекрытий в домах из дерева, бруса, в кирпичных домах и домах, построенных из газосиликатных блоков для мансардных перекрытий, а также в случаях, если хотят сэкономить на материалах, либо если мощность фундамента не рассчитана на тяжелые перекрытия между этажами, а также при нестабильных грунтах на участке.
Основной материал, используемый для балок подобной вариации – древесина лиственной и хвойной породы, тщательно просушенная и прошедшая специальную обработку, что позволяет улучшить её эксплуатационные и технические параметры. Подобное балочное перекрытие включает в себя непосредственно сами балки, утеплитель, накат и пол.
Преимущества:
Недостатки:
С целью упрощения расчета деревянной балки и выбора для нее сечений и шага мы приводим таблицу, которая поможет определиться с предварительным выбором сечений для однопролетных деревянных балок. Вам остается только собрать нормативные нагрузки:
При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом. Обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».
Самое главное при выборе материала для перекрытий по деревянным балкам — внимательно подбирать качественную древесину без трещин, повреждений, хорошо высушенную, с пропиткой от возгорания и гнили, а также с подходящим для постройки расчетным сечением балок.
В частном строительстве частая практика — использование монолитных бетонных перекрытий, либо других видов наиболее прочных перекрытий на нижних этажах постройки, и одновременное использование балочных перекрытий на более высоких этажах — например, мансарде. Делается это с целью облегчения общих нагрузок на фундамент.
Стальные балки
Металлические балки перекрытия выполнены из высокопрочного стального сплава по технологии горячего или холодного катания. Конструктивно представлены в виде двутавра, швеллера или уголка, при этом двутавровые балки имеют наибольшую востребованность и популярность. Укладка возможна, как «плашмя», так и на ребро.
Преимущества:
Недостатки:
Железобетонные балки
Железобетонные балки перекрытия – оптимальный вариант для крупномасштабного строительства, способный выдержать даже существенные внешние нагрузки при большой длине обустраиваемого пролёта. Нагрузочные параметры представлены на очень высоком уровне.
Преимущества:
Недостатки:
Комбинированные балки
Комбинированная балка выполнена на основе сразу нескольких материалов, например, дерева и ОСП. Их использование распространено в частном строительстве при создании каркасных домов. Изделия могут иметь различную форму, но наибольшую распространённость имеет комбинированная двутавровая балка, способная эффективно сопротивляться разного рода внешним нагрузкам, выдерживая даже значительные напряжения.
Преимущества:
Недостатки:
Технические характеристики – как не ошибиться при выборе
Деревянные балки эффективны при закрытии пролёта в 2,5-4 м. Максимальная длина – 6 м, при большей протяжённости не обойтись без монтажа опорных колонн или иных конструкций.
Крепление стропил к балкам перекрытия из дерева осуществляется посредством стальных пластин, уголков и скользящих опор. При определении сечения за стандарт принимают общую нагрузку в 350-400 кг/м 2 для перестраховки. Оптимальное соотношение высоты и ширины изделия 1,4:1. Необходимая длина деревянных балок перекрытия определяется размерами того пролета, который они будут перекрывать, дополнительно нужно учесть размеры заступов на стену — не менее 12 см, для бруса — не менее 15 см.
Ширина доски для балки варьируется в пределах 4-20 см, высота 10-30 см, диаметр брёвен может достигать 11-30 см. В зависимости от габаритов балки, шаг укладки составляет 0,3-1,2 м (как правило, 0,6-1 м).
Междуэтажные балочные перекрытия: 7 ответов на главные вопросы
Как правило, междуэтажные балочные перекрытия устраивают в домах с брусовыми, бревенчатыми и каркасными стенами. Нередко — при стенах из лёгких блоков. Цокольное балочное перекрытие сочетается со свайным, свайно-ростверковым и мелкозаглублённым ленточным фундаментами. Главные достоинства конструкции — сравнительно низкая цена, монтаж без применения специального оборудования (трамбовочных машин, бетономешалок и т. д.) и хорошие теплоизолирующие качества, а основной недостаток — подверженность гниению при контакте с влажным воздухом подполья.
1 Как правильно выбрать сечение и шаг балок перекрытия?
Описание типовых конструкций можно найти в СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». При необходимости расчёта на прогиб (зыбкость) пользуются методикой СП 20.13330.2016 «Нагрузки и воздействия». На практике чаще всего применяют системы из балок сечением 40-50×150-250 мм, расположенных с шагом не более 600 мм.
2 В чём преимущества балок из ОСП, LVL-бруса, клеёного бруса?
Первые и вторые более прочны и стойки к изгибающим нагрузкам. Такие балки имеет смысл применять для пролётов величиной более 4 м. Основные преимущества клеёного бруса — стойкость к короблению и растрескиванию, эстетичный внешний вид. Двутавровые балки из ОСП и дерева вполне доступны по цене, но не могут монтироваться открыто. Клеёный брус в примерно 2,5 раза дороже обычных пиломатериалов, LVL-брус — 3,5 раза.
3 Нужны ли в конструкции балочного перекрытия лаги?
Обычно без них можно обойтись. Балки не так уж трудно выставить на одном уровне, особенно, если использовать крепление к стенам на кронштейнах. Поверх балок можно сразу настелить половые шпунтованные доски или устроить черновой настил из фанеры, ОСП, ГВЛ под укладку ламината, паркетной доски или плитки.
Но если перекрытие выполнено из брёвен или брусьев сечением, например, 150×100 мм, уложенных на выступ цоколя, лаги окажутся полезны: они облегчат выравнивание пола и стыковку листовых материалов чернового настила, увеличат надёжность всей конструкции: если одну из балок начнёт «вести», лаги отчасти компенсируют деформацию пола.
В энергоэффективных домах лаги иногда служат для увеличения толщины утеплённой конструкции. Система из балок высотой 200 мм и лаг высотой 50-100 мм позволяет уложить два или три слоя теплоизоляции с перевязкой стыков плит утеплителя, то есть без мостиков холода.
4 Чем утеплять деревянное балочное перекрытие?
Утеплитель обычно располагают между балками, и наиболее удобны в монтаже плиты из минеральной ваты. Более экзотический — задувная целлюлозная вата, но эта технология требует специального оборудования. Утепление пенопластом в данном случае более трудоёмко и обходится дороже, так как нужно запенивать множество стыков. Правда, можно расположить плиты экструдированного пенополистирола поверх балок и чернового наката, но такие системы стоят дороже, так как требуют устройства стяжки (сборной или монолитной) и увеличения высоты стен (из-за большей толщины перекрытия).
Виды деревянных балок для перекрытий, расчёт длины, монтаж
Важный этап строительства любого здания – установка межэтажных перекрытий. Они распределяют вес находящихся выше элементов строения, таких как крыша и стены, а также коммуникаций и деталей интерьера верхних этажей. Чтобы выдержать немалую нагрузку, нужны прочные перекрытия. В статье расскажем, какие виды балок применяют для разных частей здания, и рассмотрим, как правильно рассчитывать нагрузку и длину балочных перекрытий.
Межэтажное перекрытие деревянными балками
Виды перекрытий
Перекрытие – это горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всего строения. При строительстве дома применяют следующие виды перекрытий:
Естественно, самые прочные – металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали. Их лучше всего использовать для цокольного перекрытия, так как оно несёт наибольшую нагрузку. Из стальных балок можно устраивать длинные пролёты с большим расстоянием между балками. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними тяжело работать, а высокая цена металла увеличивает расходы на строительство.
Железобетонные балки перекрытия выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их монтажа понадобится специальная техника.
В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надёжный и экологически безопасный материал, который не навредит жильцам дома. Балки из дерева относительно недорого стоят и имеют небольшой, по сравнению с предыдущими видами вес, поэтому их легко устанавливать. Однако дерево огнеопасно, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.
Типы деревянных балок
Деревянные балочные перекрытия различаются размерами, сечением, способом производства и породой дерева, из которого они сделаны. От выбора деревянных балок зависит надёжность и прочность строения. В зависимости от расстояния между стенами и предполагаемой нагрузки для перекрытий, используют доску или брус из цельного массива дерева, или клеёные изделия.
Разновидности деревянных балок
Цельные балки
Балки сделанные из цельного массива дерева, менее прочные, чем клеёные или двутавровые. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности, строители на объекте спаривают доски. Стягивают их болтами и гайками с резиновыми или пластиковыми прокладками, предотвращающими попадание влаги и образованию ржавчины на крепеже.
Клеёный брус
Клеёный брус изготавливают методом склеивания нескольких частей между собой. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать в конструкции перекрытий длиной до 14 метров. Из такого бруса можно изготовить гнутые перекрытия для арок.
Имеются у таких изделий и недостатки. При изготовлении могут использовать некачественные пиломатериалы, поэтому со временем возможна усадка балочного перекрытия. К тому же клеёные балки значительно дороже цельных. Чтобы рациональнее использовать средства отведённые на строительство, нужно правильно рассчитать нагрузку и длину балок.
Клееный брус при аналогичном сечении с обычным имеет большую прочность
Балки перекрытия изготавливают из хвойных пород дерева, но также часто используют древесину дуба, акации, клёна и других деревьев. Главное условие необходимое для прочности конструкции – влажность не более 12–14%. Виды некоторых изделий приведены в таблице ниже.
Двутавровые балки
Достоинства двутавровых деревянных балок – универсальность применения, простота установки и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.
Устройство двутавровой балки
Двутавр делают с использованием хорошо просушенного строганного или клеёного бруса, прочной проклеенной водостойкой фанеры или OSB-плит, на основе огнеупорного и влагостойкого клея. Поэтому двутавровая деревянная балка не требует пропитки специальными составами и легко поддаётся распиловке. Однако из-за сложной технологии изготовления их редко применяют для устройства перекрытий.
Двутавровые балки из OSB (ОСП)
Соединение двутавровых балок между собой
Для всех видов выпускаемой продукции есть свой сортамент. Сортамент — это подбор различных изделий готовой продукции по маркам, профилям или размерам. Часто в таблице указаны дополнительные сведения о прочности, весе и т. д.
Сечение балочных перекрытий
На прочность перекрытия также влияет сечение балки. По типу сечения включают следующие виды пиломатериалов:
Самые распространённые – балочные перекрытия прямоугольного сечения. Их легко устанавливать и такие балки будут служить лагами для обустройства полов. При монтаже прямоугольных балок их устанавливают вертикально широкой частью, так как с увеличением высоты повышается прочность конструкции.
Для чердачных перекрытий часто используют круглые балки или оцилиндрованные брёвна. Такие балки имеют хорошую прочность и устойчивость на прогиб.
Наиболее крепкие и функциональные – двутавровые балки перекрытия.
Расчёт нагрузки и размеров деревянных балок
Перед возведением здания необходимо рассчитать нагрузку и длину балочных перекрытий. Для лучшей прочности перекрытия при строительстве нужно использовать деревянные балки с немного большим, чем расчётный, запасом прочности.
Выбор ширины или толщины балки в зависимости от длины
Чтобы правильно произвести расчёт нагрузки на балку перекрытия, нужно:
Так как для расчёта требуется знать нагрузку на погонный метр, нужно предполагаемую нагрузку на 1 м 2 умножить на расстояние между балками. Далее, полученную цифру умножают на квадрат расстояния между несущими стенами и делят на 8. Так проводят расчёт нагрузки балочного перекрытия.
Mmax = (q*L 2 )/8
При проектировании каркаса перекрытия нужно уделить внимание пространственной жёсткости, которая во многом зависит от показателей прогиба балочного перекрытия.
Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г. (актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2.
Из формулы W = b*h 2 /6, зная показатель W, вычисляем сечение перекрытия. Достаточно задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).
Прогиб деревянного перекрытия при вычисленной нагрузке не должен быть больше соотношения к длине балки 1:350 для подвальных и межэтажных перекрытий, а для чердачных и мансардных – 1:250.
Размер балок зависит от расстояния между несущими стенами. Для определения необходимой длины балки к этой величине прибавляют 40 см, примерно по 15–20 см с каждой стороны. Профессиональные строители рекомендуют для устройства перекрытия использовать балки с сечением равным 4–5% длины пролёта.
Монтаж перекрытия
Чтобы здание долго прослужило, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуковую и теплоизоляцию, а также хорошо вентилироваться.
При установке деревянных балок чаще всего используют маячный способ монтажа. Вначале монтируют крайние балки, а затем промежуточные. Чтобы не допускать ошибок во время работы, используют уровень. В случае перепадов высоты, балки можно выровнять подложив под торцевые концы пропитанные битумным праймером обрезки.
Перед началом установки проводят сращивание или обрезку балок до нужных размеров. Сращивание балок из бруса по длине обычно проводят способом «замочный паз». Для этого концы брусьев спиливают на 1\2 толщины и заглубляют один торец в толщу другого. Затем места соединений фиксируют.
Сращивание двух балок
Расстояние между деревянными балками не должно быть меньше 60 см и превышать 1 метр. В конструкции из брёвен или клеёного бруса шаг делают больше, чем в дощатых перекрытиях. При монтаже чердачного перекрытия расстояние между дымоходом и балками должно быть не менее 40 сантиметров.
Для прочности каркаса торцы балок заглубляют в несущую стену минимум на 15 см. У двутавровых балок это значение разрешено уменьшить до 7 см. Заделывают углубления раствором или монтажной пеной. Возможно закрепление концов на стенах с помощью стальных связей. В местах опор на балках делается гидроизоляция.
Гидроизоляция балок в местах опор обязательна
Достоинства и недостатки балок из дерева
Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:
Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.
В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.
Несущие элементы перекрытий
Несущие конструкции – совокупность конструкций здания или сооружения, которые, статически взаимодействуя, выдерживают нагрузки, обеспечивают прочность и устойчивость постройки.
Несущие элементы перекрытий, прежде всего, должны обладать надлежащей несущей способностью. Обеспечить несущую способность означает обеспечить восприятие конструкцией без разрушения этих нагрузок при наихудших комбинациях их сочетаний.
Требования к несущим элементам перекрытий:
Жесткость – это характеристика конструкции, оценивающая ее способность сопротивляться деформациям изгиба из своей плоскости, характеризуется величиной прогибов перекрытий.
Типы и конструкции перекрытий
Типы перекрытий по виду конструкции
Различают следующие типы перекрытий в зависимости от вида конструкции:
Балочные перекрытия
Их главным конструктивным элементом являются балки, которые обычно расположены через равные промежутки. Именно на них опираются элементы заполнения, которые и несут ограждающую функцию.
Плитные перекрытия
Плитные перекрытия – это железобетонные изделия, используемые для междуэтажных перекрытий в строениях из железобетона кирпича, блоков, а также их применяют для прокладывания теплотрасс, постройки несущих конструкций зданий.
Плиты многопустотные производят с пустотами для повышения звукоизоляционных и теплопроводных характеристик, а также для снижения массы.
Безбалочные перекрытия
Безбалочные перекрытия – это конструкция, выполненная из сплошной плиты, которая имеет опоры на колонны. Они конструктивно могут быть с капителями и без них.
Такой вид перекрытий чаще всего применяется при строительстве многоэтажных зданий с монолитным несущим каркасом.
Перекрытия по назначению
По назначению различают следующие перекрытия:
Чердачные перекрытия
Чердачные перекрытия – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимают на себя при этом нагрузки от веса всего, что находится под крышей.
Междуэтажные перекрытия
Междуэтажные перекрытия – это перекрытия между этажами.
Межэтажные перекрытия – это крайне важная часть дома, они должны не только выдерживать существенные нагрузки, но и отличаться достаточной шумоизоляцией.
Перекрытия над подвалами и проездами
При устройстве перекрытия над подвалами необходимо учитывать то, что подвал – это нежилое помещение, а жильцы этажа над подвалом должны находиться в комфортных для проживания условиях.
Также перекрытия могут устраиваться над проездами. В этом случае под перекрытием находится внешняя среда с низкой температурой воздуха в холодный период года. Эта особенность налагает определенные требования на конструкцию перекрытия в части теплоизоляции.
Перекрытия по применяемым материалам несущей конструкции
По применяемым материалам несущей конструкции перекрытия могут быть:
Деревянные перекрытия
Перекрытия по деревянным балкам организовывают в малоэтажных каменных и деревянных строениях. Такие перекрытия удобны для индивидуальных застройщиков. В качестве несущих элементов используют балки из хвойных пород.
При расчете деревянных балок следует учитывать вид перекрытия (подвальное, междуэтажное, чердачное), пролет перекрытия, шаг балок, вид утеплителя, нагрузку на перекрытие.
Железобетонные перекрытия
Железобетонные перекрытия являются одним из самых прочных и огнеупорных перекрытием. Железобетонные монолитные или сборные перекрытия применятся при строительстве домов из камня, кирпича в два и более этажа.
Железобетонные плиты перекрытия обеспечивают жесткость всему зданию. Относительно ровная поверхность плит, их геометрическая форма значительно снижают расходы на отделочные материалы и сокращают время монтажа.
Железобетонные перекрытия по металлическим балкам
Железобетонные перекрытия с металлическими балками устраивают в многоэтажных зданиях. Для организации перекрытий чаще всего применяют двутавровые балки. Помимо двутавров для несущих элементов перекрытия могут использоваться и другие виды проката – уголок или швеллер.
Металлические сварные балки более надежны и долговечны, чем деревянные. При одинаковой несущей способности они отличаются меньшей строительной высотой и дают возможность перекрывать большие пролеты.
Металлические перекрытия
Металлические перекрытия используются для промышленных и жилых сооружений, общественных и административных зданий. Такие конструкции отличаются высокой прочностью и надежностью, малым весом и высокой скоростью монтажа.
