Для чего нужен вытеснитель на поршне
Что такое поршневая группа: общая теория и поршни СТК
Поршневая группа двигателя включает в себя: поршень, поршневые кольца и поршневой палец.
Поршень, является наиболее важным элементом любого двигателя внутреннего сгорания.
Именно на эту деталь, выпадает основная нагрузка по преобразованию энергии расширяющихся газов в энергию вращения коленчатого вала. Свойства, которыми должен обладать поршень, трудно совместимы и технически тяжело реализуются.
Требования, которым должна соответствовать эта деталь:
Очертания поршня за более сто пятидесятилетнюю историю двигателя внутреннего сгорания мало изменились.
Устройство поршня
В конструкции поршня можно выделить несколько зон, каждая из которых, имеет свое функциональное назначение.
Если углубления на днище увеличивают объем камеры сгорания, то для уменьшения объема применяют вытеснители. Вытеснителем называют объем металла, который находится выше плоскости днища.
«Жаровым поясом» (огневым) называют расстояние от днища до канавки первого поршневого кольца. Чем ближе располагаются поршневые кольца к днищу, тем более высокой тепловой нагрузке они подвергаются, тем больше сокращается их ресурс.
Если конструкция изделия не будет предусматривать эффективный отвод тепла от днища, то это приведёт к его прогоранию.
По расчетам, через компрессионные кольца, передается до 60-70% выделенного тепла. Однако это требует плотного прилегания поршневых колец к цилиндру и к поверхностям канавок.
Головку поршня образуют днище и уплотняющая часть.
Расстояние от оси поршневого пальца до днища, называют компрессионной высотой поршня.
«Юбкой», называют нижнюю часть поршня. На этом участке находятся бобышки с отверстиями – место, куда устанавливается поршневой палец. Внешняя поверхность юбки, исполняет роль опорной и направляющей поверхности.
Юбка обеспечивает соосность положения детали к оси цилиндра блока. Кроме того, боковая поверхность юбки участвует в передаче к цилиндру возникающих поперечных усилий.
На поверхность юбки (или на все изделие) могут наноситься защитные покрытия улучающие прирабатываемость и снижающих трение.
Покрытие слоем олова позволяет сгладить неточности профиля и предотвратить наволакивание алюминия на поверхности цилиндра. Могут применяться покрытия созданные на основе графита и дисульфида молибдена.
Другой способ, снижающий потери на трение – нанесение на юбке канавок специального профиля. Глубина канавок составляет 0,01-0,015 мм. При движении, канавки не только удерживают масло, но и создают гидродинамическую силу, которая препятствует контакту со стенками цилиндра.
Одним из факторов, определяющих геометрию поршня, является необходимость снижения сил трения.
Для этого требуется обеспечение определенной толщины масляного слоя в зазоре между поршнем и стенками цилиндра. Причем маленький зазор повлечет за собой увеличение сил трения и как следствие повышение нагрева деталей и их ускоренный износ а возможно и заклинивание.
Слишком большой зазор, увеличит шумность двигателя, приведет к росту динамических нагрузок на сопрягаемые детали и будет способствовать их ускоренному износу. Поэтому величина зазора подбирается в соответствии с рекомендациями для конкретного типа двигателя.
В истории применения конструкций поршней для двигателей ВАЗ, просматриваются этапы влияния нескольких европейских конструкторских школ.
На первых моделях двигателей ВАЗ применяется «итальянская» конструкция. Поршни отличаются большой компрессионной высотой, широкой опорной поверхностью юбки. Поверхность изделия покрыта слоем олова.
В разработке последующих конструкций принимают участие немецкие компании. У поршней уменьшается компрессионная высота. На юбке применяется микропрофиль – специальный профиль канавок, для удержания смазки в зоне трения. Поршни моделей ВАЗ 21126 и ВАЗ 11194 получают Т-образный профиль и рассчитаны на установку «тонких» поршневых колец. Так внешне сравнивая модели от 2101 до 21126, можно получить представление об общих тенденциях совершенствования конструкции, основанных на новых научных разработках.
Когда речь заходит об отечественных машинах (ВАЗ, Приора и пр.) приходиться всерьёз рассматривать компанию СТК и её продукцию. Самара Трейдинг Компани (сокращённо – «СТК») не случайно стала одним из самых популярных производителей поршневых групп. Всё дело исключительно в производстве, ведь оно уникально в своём роде.
Самым сложным и, в то же время, важным технологическим процессом при изготовлении поршневых систем является литьё. Однородность и прочность материалов, жаростойкость и твёрдость – всё это играет важнейшую роль. Стоит какому-то коэффициенту отклонится на 1% и поршень застрянет в цилиндре, шатун может легко искривиться и даже заклинить, нарушив целостность и исправность всего силового агрегата.
Полуавтоматические устройства и специальные высокотехнологические станки позволяют компании СТК осуществлять литьё поршней на высочайшем уровне. Данной технологии нет равных, на протяжении долгих десятилетий и благодаря кропотливой работе инженеров фабрика создаёт самые качественные поршневые кольца и поршни. Несмотря на автоматизацию всех процессов, процедура изготовления каждого поршня контролируется людьми. Каждый продукт проходит целую линейку тестов.
Стоит лишь посетить любую станцию техобслуживания и задать вопрос автомеханику «Какой поршень идеально подойдёт отечественному автомобилю?», и вы услышите ответ: «СТК». Всё дело в том, что каждый механик желает выполнить работу так, чтобы клиент не возвращался к нему и не приходилось нарушать гарантийные обязательства.
Несмотря на лидирование компании СТК существуют и другие неплохие аналоги, например, Кострома-мотордеталь. В сравнении с китайскими и европейскими поршнями, Кострома хорошо показала себя в отечественных машинах, однако сама конструкция этого поршня не способна уберечь водителя от самой зловещей неисправности – столкновения поршня и клапанов.
Безвытковые Поршни СТК, содержащие специальные проточки, не влияют пагубно на клапана головки блока цилиндров. Поэтому в случае гидравлического удара, даже при срыве цепи газораспределительного механизма, когда поршни «летят» вверх, а клапана – вниз, исход их столкновения невозможен, если в двигатель установлены поршни СТК. Всё благодаря специальным канавкам, проточенным в головке каждого поршня – новшеству инженеров самарской компании.
Если ваш автомобиль уже давно б/у, его компрессия вас вовсе не радует и вы отлично понимаете, что настало время менять поршневую, помните: оптимальными для двигателя будут поршневые группы Самара Трейдинг Компани (СТК).
Более подробно про поршни СТК можно прочесть здесь и здесь.
Газобаллонное оборудование для автомобилей
Сообщение Бамбула. » Сб апр 18, 2009 5:50 am
Сообщение Propan » Сб апр 18, 2009 9:11 am
Сообщение Бамбула. » Сб апр 18, 2009 11:53 am
Сообщение Propan » Сб апр 18, 2009 12:44 pm
Сообщение Тимур Шаповал » Сб апр 18, 2009 2:26 pm
Сообщение Бамбула. » Сб апр 18, 2009 5:00 pm
Сообщение Тимур Шаповал » Сб апр 18, 2009 6:55 pm
Сообщение Бамбула. » Сб апр 18, 2009 7:37 pm
Сообщение Бамбула. » Вс апр 19, 2009 2:59 pm
Сообщение s_even » Вс апр 19, 2009 8:54 pm
Проще подобрать поршня с канавками для клапанов или на фрезерном станке их выбрать если поршень позволяет. И ставить уже распределеный вспрыск.
И что это за поршня вытеснители такие?? Можно поподробней, по приведенной ссылке поршня все под разные камеры сгорания, отсюда и их форма.
Сообщение vtral » Пн апр 20, 2009 7:11 am
Вытеснители (выступы) на поршне подходят к головке практически вплотную, вытесняя смесь в камеру сгорания.
Блин. Жаль направление сменил, не смогу поучаствовать. Но молодость вспомнил с удовольствием
Может к автоспортсменам податься? В наши времена они сами все делали. Кое в чем и мне доводилось поучаствовать. Благо место работы и должность позволяли.
Сообщение Propan » Пн апр 20, 2009 5:29 pm
Сообщение Бамбула. » Вт апр 21, 2009 2:29 am
Сообщение vtral » Вт апр 21, 2009 6:21 am
Ничего ужасного. Сделать можно все, но нужно ли? Любые доработки должны быть обоснованы. Если стоимость доработки значительно превышает экономический эффект, то в единичном производстве такая доработка не рентабельна. Другое дело, если доработка направлена на массовое производство.
Сообщение Бамбула. » Ср апр 22, 2009 1:16 am
«Вытеснители» на поршнях или «а чего оно не крутится»
Помогаю я с ремонтом авто товарищу. Купил он себе ВАЗ-2112. Потихоньку доводим до ума.
Ну и естественно случаются курьезы. Вот сегодняшний случай.
Двигатель пробовали крутить месяца три назад, не завели, да потом решили пока заняться коробкой. Сегодня вот заглянули внутрь.

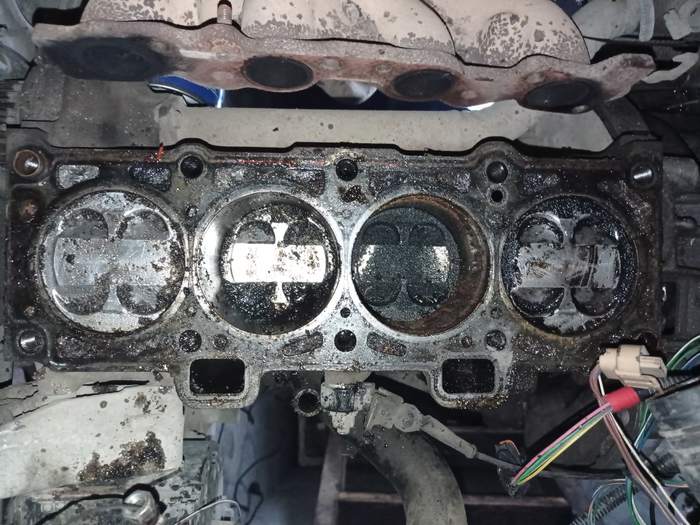

Дополнительный такой вытеснитель обнаружили.

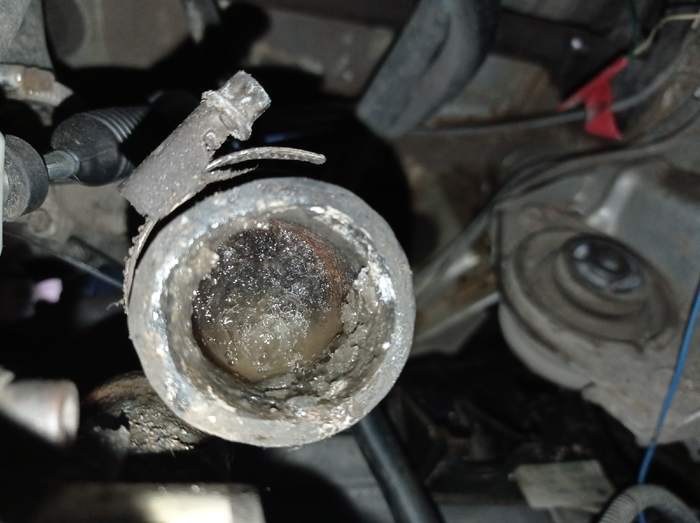

Такой вот «тюнинг» устроила природа.
Будем ремонтировать, куда деваться)
Относитесь к своим ласточкам с любовью, и они вас не подведут.
Антифриз из светофора не заливайте никогда
Выкиньте мотор, это дешевле.
Мне как то товарищ говорит, помоги «Оку» запустить, отвечаю, ну давай, короче, он пробует крутить, а я вижу, что помпа не вращается, ремень смяло, но не срезало. Так там воды, говорит, немного было, так и стоит сейчас в виде сугроба.
а есть ли смысл? не проще ли новое/бу двигло вкинуть?
Проверка и адаптация электронной дроссельной заслонки на 1.8т
На днях удаленно решал проблему «Не адаптируется дроссель», мотор стандартный, 1.8т МЕ 7.5. 1Мб, педаль электронная.
Обычно проблем в диагностике и ремонте не возникает и большинство знают как и что. Но что б не пропадал записанный материал я решил его отдельным постиком выложить, вдруг кому пригодится 🙂
Для начала рассмотрим схему.
Вот схема подключения электронного дросселя и электронной педали ко всем мозгам 1.8т МЕ 7.5. Схема вам пригодится, если где обрыв или замыкание в проводке. Видим что педалька и заслонка имеют внутри по два переменных резистора, с них мозг и считывает положение заслонки или педали. Почему два резистора? Да все просто, для повышения надежности и точности, в основном для надежности.
В живую они вот так выглядят.
Это заслонка, фоткал изношенную и нормальную. При изношенном резистивном слое или повреждении контактов, слетает адаптация, адаптация не проходит, машина в аварийный режим сваливается, машину жутко колбасит (следствие слетевшей адаптации)
А это педаль, сам не фоткал, у кого то в инете дернул фото, там тоже самое.
Видите как все просто 🙂 Все должно быть в нормальном состоянии и проводка не иметь обрыва замыканий.
Есть не большая хитрость еще, но вы вряд ли с ней столкнетесь но напишу на всякий случай, а вдруг 🙂
Обычно на эти грабли наступают при замене мозга, проводки от другого мотора или при сборной солянке.
Мозг МЕ7.5 имеет огромное количество прошивок под разные моторы и авто.
1. В одних, чуть более старых, питание на катушки идет с бензонасоса и появляется только при прокручивании стартером. Наличие этого питания контролирует мозг(прошивка) через лапку мозга №121.
2. В других, более новых (массово) питание на катушки идет через «Главное реле» J271(может иметь другой номер) и оно появляется сразу при включении зажигания. Наличие этого питания контролирует мозг(прошивка) через лапку мозга №121.
Видите разницу? В одном случае +12 появляется при прокрутке стартером, а во втором (самом массовом), сразу как зажигание включили. В обоих случаях мозг смотрит напряжение на контакте №121. И только от прошивки зависит в какой момент мозг ждет там появление питания. Прикол в том, что если сделали апгрейд проводки или блока на более свежий, с запиткой катушек через «Главное реле J271» но не добавили релюшку то машинка не будет адаптировать педаль и работать будет только на ХХ 🙂 Самое простое кинуть на лапку мозга №121 +12 вольт с 15ой шины, шины где +12 появляется при включении зажигания. Так как свежие прошивки ждут +12 на лапке №121 при включении зажигания а не старте мотора 🙂
Ну ладно, отвлекся не много. продолжим про диагностику и адаптацию 🙂
Перед тем как лезть в проводку надо с помощью диагностической программы от диагностировать и установить в чем проблема. Ну что б не копать и не менять все подряд 🙂 Нужно всего 3 шага 🙂
1. Смотрим ошибки в мозге, не должно быть ошибки по главному реле или по реле J271.
2. Зайти в канал №64, и посмотреть какие напряжения на потенциометрах, на резисторах, если их нет или большая просадка то копать проводку-разъемы 🙂 Тут и далее все каналы и адаптацию делаем в моторе 🙂
Вот вывел тестовые напряжения из мануала. Это если будете тестером проверять. По жизни они всегда не много отличаются, это нормально, главное что б сильно не отличались.
Вот напряжения для ДЗ
3. Вывести на экран каналы №60, №61 и №62.
В канале №60, в последнем окошке, мы видим состояние адаптации дроссельной заслонки, Ок или не ОК 🙂
В других каналах видим угол заслонки, положение педали акселератора(газа) и положение ДЗ по резисторам.
Плавно нажимая педаль и смотря на изменение показаний мы можем увидеть где косяк, в педали или в заслонке и на основании этого будем знать куда лезть. Все должно меняться плавно, четко и без косяков, ну да сами увидите 🙂
Вот разрисовал что и как.
Вот так в 3 шага можно быстро проверить заслонку и педаль и понять почему не адаптируеся или слетает адаптация. Можно увидеть в каком месте глюк, контроле мозга, в питании, в проводке, в резисторах сношенных.
Ну а далее все просто. Для самой адаптации ДЗ надо зайти в базовые установки.
Там на канале №60 адаптировать. Для этого втаптываем цифру 60 в окошко группа и нажимаем войти, заслонка пощелкает тихонько и адаптируется, о чем и сообщит 🙂
В процессе удаленного ремонта я снял видюшку коротенькую, как это делать, приложу сюда, что ей без дела пропадать 🙂 Видео снимал для конкретного человека, по сему там и свет не тот и голос не тот, в общем сильно не ругайте, не умею я видюхи делать 🙂
Ну вот, на этом все, ни гвоздя вам ни жезла 🙂
