Для чего нужен конвектор внутрипольный
Внутрипольный конвектор: принцип работы, преимущества и установка

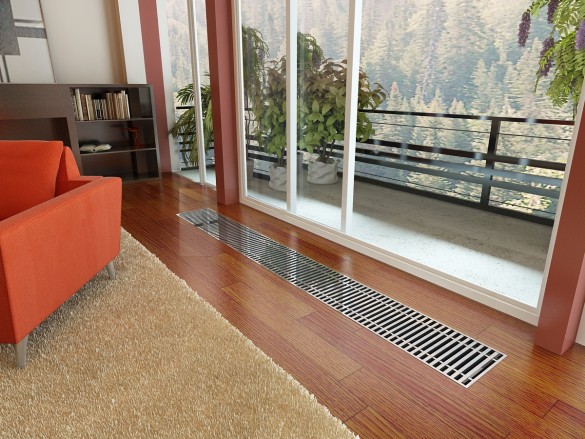

Внутрипольный конвектор – выбор практичных людей, ценящих эстетику в интерьере. Качеством отопления в современных домах не удивить, но вот внешний вид радиаторов отопления способен испортить стилистическую задумку интерьера. Конвектор, спрятанный под полом, не заметен и не бросается в глаза, а по качеству отопления дома и долговечности он не уступает классическим радиаторам.
Принцип работы внутрипольного конвектора
Существует 2 вида внутрипольного конвектора: электрический и водный. Электрический внутрипольный конструктор применяется редко в условиях частного жилья, поскольку использование электричества в качестве теплоносителя экономически не выгодно. Водный внутрипольный конвектор работает по принципу традиционной батареи. Расположенный внутри медный змеевик прогревает поступающий холодный воздух, выпуская в помещение прогретый. Нагревательный элемент находится в корпусе из нержавеющей стали, а снаружи в помещении располагается единственный видимый человеку элемент конструкции: декоративная решетка в полу, выполняющая одновременно и защитную роль. Прогрев помещения происходит непрерывно, теплый воздух сменяется порцией холодного, и так по кругу.
Плюсы и минусы внутрипольного конвектора
К преимуществам внутрипольного конвектора относятся:
Перед покупкой важно помнить и о недостатках внутрипольного конвектора.
Часто потребители сравнивают внутрипольный конвектор с системой «теплый пол». Теплый пол проигрывает по 3 показателям:
Установка внутрипольного конвектора
Выбор внутрипольного конвектора зависит от площади помещения. Длину комнаты умножьте на ширину, полученный показатель увеличьте в 100 раз. Получившаяся цифра – необходимая мощность конвектора. После покупки приступайте к монтажу внутрипольного конвектора, процесс состоит из нескольких этапов.
Установка внутрипольного конвектора займет не больше времени, чем заливка теплого пола. Для монтажа не потребуются специальные знания или узко направленный инструмент. А изучение статьи поможет справиться с работой своими руками, без вызова бригады мастеров.
Внутрипольные конвекторы
Выбираете энергоэффективные решения?
Обратите внимание на геотермальные тепловые насосы FORUMHOUSE
Геотермальный тепловой насос EU (старт/стоп)
Геотермальный тепловой насос IQ (псевдоинвертор)
Геотермальный тепловой насос IQ (инвертор)
На самом деле это оборудование давно и вполне успешно применяется, но периодически всплывают некоторые его особенности, которые порой ставят в тупик даже бывалых профессионалов. Мы построим свой рассказ следующим образом:
Начать хотелось бы с небольшого вступления. Посмотрите на фотографии ниже. Интерьер с панорамными окнами создает впечатление неограниченного простора. Причем неограниченного ничем, в том числе и приборами отопления! Глаз не цепляется к радиаторам торчащим из пола, нет выступов и поверхностей, которые бы мешали наслаждаться видом. Но как такое помещение отапливается? В чем секрет? Как это часто бывает – все дело в деталях.
В тоже время прогресс не стоял на месте и к концу ХХ века пришло время новых решений и подходов к проектированию комфортного жилья. Появился запрос на интегрированные в пол отопительные приборы и ответ не заставил себя долго ждать. На рынке отопления появились внутрипольные конвекторы.
ЧТО ЭТО ТАКОЕ И КАК ЭТО РАБОТАЕТ?

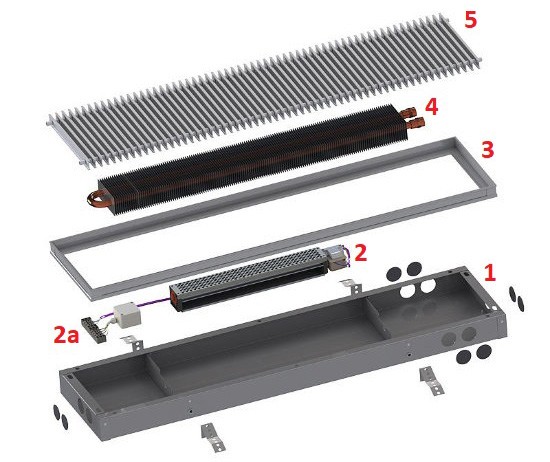

На рисунке ниже Вы можете найти основные составные части любого внутрипольного конвектора.
На рисунке слева показан прибор с принудительной конвекцией в составе которого:
Существуют также приборы с естественной конвекцией. Они отличаются от представленного отсутствием вентилятора (2).
Принцип работы такого прибора довольно прост. Теплоноситель поступает в теплообменник (4) – у него как у любого отопительного прибора есть вход и выход (подача и обратка). В теплообменнике теплоноситель отдает свое тепло и возвращается назад в систему отопления (в отопительный котел). Нагреваясь теплообменник начинает отдавать тепло в окружающую среду, таким образом происходит нагрева воздуха рядом с прибором.
Получив тепло, воздух становится легче и начинается подниматься вверх – возникает конвективный поток. Холодный воздух устремляется на место теплого. Таким образом в помещении возникает конвективный теплообмен. Помещение начинает нагреваться. Приборы в составе которых есть вентилятор могут усиливать конвекционный перенос тепла дополнительно стимулируя перенос воздушных масс за счет работы вентилятора.
ГДЕ ПРИМЕНЯЮТСЯ ТАКИЕ ПРИБОРЫ?
На сегодняшний день основной областью применения внутрипольных конвекторов являются помещения, в которых есть панорамные окна (от пола до потолка), помещения со вторым светом, а также зоны выхода в сад в коттеджах, где есть распашные двери по всю стену.
НА ЧТО ОБРАТИТЬ ВНИМАНИЕ ПРИ ПОДБОРЕ?
При использовании внутрипольного конвектора важно помнить об особенностях его работы. В частности если Вы закладываете в проект внутрипольные конвекторы без вентилятора не забудьте, что при недостаточной мощности конвектора на поверхности панорамного окна может конденсировать влага.
Чтобы избежать подобных неожиданностей нужно подбирать конвектор без вентилятора имея точное представление о теплопотерях конкретной зоны помещения и вентиляции в ней, что далеко не всегда возможно.
Чтобы избежать таких казусов можно использовать внутрипольные конвекторы со встроенными вентиляторами. При появлении влаги на стекле можно просто увеличить силу обдува, что в 99% случаев решает проблему. Причем наличие вентилятора в конвекторе дает серьезный прирост его мощности – от 2 до 4 раз по сравнению с приборами без него. Но и цена при этом тоже заметно возрастает.
Если Вам нужен внутрипольный конвектор нестандартной формы – угловой и радиальный – это не беда – крупные производители сейчас идут на встречу своим клиентам и изготавливают оборудование практически любой геометрической конфигурации.
Говоря про геометрию напомню, что сейчас на рынке представлены приборы самых разных геометрических параметров. Набирают обороты продажи конвекторов с небольшой глубиной – до 90 мм. Популярность их объясняется просто – они достаточно легко интегрируются в стяжку пола, не требуя под себя большой глубины + имея в составе вентилятор обеспечивают высокую теплоотдачу.
Как работают внутрипольные водяные конвекторы отопления и в чем их преимущества
Водяные конвекторы отопления, встраиваемые в пол, это достаточно новые для российского рынка приборы. Они создают конкуренцию традиционным настенным или напольным радиаторам отопления, а в некоторых случаях являются единственно возможным техническим решением в ремонте дома.
Такие приборы способны создать тепловую завесу от холодных потоков воздуха, возникающих возле окон и дверных проемов. На рынке теплового оборудования представлено два типа встраиваемых в пол отопительных конвекторов по типу использования энергии: электрические и водяные.
Электрические устройства не так популярны при использовании в частных домах, так как они обходятся слишком дорого для хозяев из-за повышенного расхода электроэнергии, хотя и не требуют подвода к ним коммуникаций. Поэтому при отсутствии газового отопления, экономичнее будет установка электрического котла с водяным отоплением, чем использование сразу нескольких электрических конвекторов.
Водяные приборы устанавливаются как при наличии центрального, так и автономного отопления. Поговорим о них подробнее.
Принцип работы водяного конвектора отопления
В базовом исполнении конвектор — это простой отопительный прибор, состоящий из корпуса и расположенного в нем теплообменника. Теплообменник набирается из определенного количества теплообменных металлических пластин, через которые проходит отопительный контур. Уровень теплоотдачи такого прибора напрямую зависит от количества, полезной площади и материала изготовления таких элементов.
Принцип работы водяных конвекторов отопления одинаков вне зависимости от того, находится ли он в полу или висит на стене. Из курса школьной физики известно, что холодный воздух тяжелее горячего. Нагреваясь от теплообменника, воздух поднимается вверх комнаты к потолку, выталкивая оттуда вниз холодный воздух. Остывая, воздух становится тяжелее и опускается к полу. Так происходит естественное и непрерывное движение воздушной массы, которое превращается в круговорот. Перенос воздушной массы и называется конвекцией, а приборы, которые ее создают, назвали конвекторами.
В значительной степени эффективность конвекционного оборудования зависит от того, в каком месте оно будет установлено. Основными источниками теплопотерь в доме являются окна и стеклянные двери, поэтому водяные конвекторы отопления устанавливают именно возле этих мест. Отопительные приборы берут в свой оборот не только остывший воздух из комнаты, но и холодный воздух, проникающий в помещение от окон и дверей.
Конструкция встраиваемых в пол конвекторов отопления

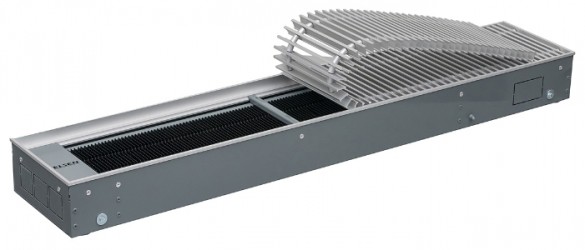

Внутрипольный конвектор отопления имеет простую конструкцию и состоит из нескольких составных частей. В первую очередь это нержавеющий корпус, который устанавливается на черновой пол на специальных регулировочных ножках, позволяющих выровнять его по горизонту, и имеет отверстия для подвода отопительных труб.
Внутри корпуса располагается сердце отопительного конвектора – теплообмениик. Теплообменник имеет пластинчатую структуру для лучшего отвода тепла. Большинство таких теплообменников изготавливаются из обычной стали, но она является не самым лучшим материалом для таких устройств, так как подвержена коррозии и хуже отводит тепло, чем ее конкуренты – медь или алюминий.
У теплообменника есть выводы для подсоединения отопительных труб. Дополнительно такие приборы могут оснащаться отсечными кранами, либо термостатическими головками, для полуавтоматической регулировки температуры.
Сами теплообменники монтируются в корпусе с соблюдением необходимых зазоров, предусмотренных конструкцией. Делается это для обеспечения воздушного пространства, необходимого для правильной циркуляции воздушных масс.
Завершает конструкцию встаиваемого в пол отопительного прибора декоративная решетка, которая закрывает теплооменный радиатор, но позволяет проходить через себя воздуху. Конвекторные решетки бывают двух видов:
Для изготовления таких решеток применяют следующие материалы:
Принципиального различия между рулонными и монолитными вариантами нет, за исключением того, что рулонную решетку можно легко свернуть, обеспечив легкий доступ к конвектору для ревизии или уборки. Однако, при использовании внутрипольных конвекторов в проходных местах, следует применять решетки из более износостойких материалов, без использования большого количества пластиковых подвижных частей.
При монтаже встраиваемого конвектора заранее рассчитывают уровень чистового пола. Это нужно для того, чтобы над залитой бетонной стяжкой пола оставалась часть кожуха конвектора, которая будет закрыта чистовым покрытием пола. В итоге чистовое покрытие, будь то ламинат, паркет или плитка, должны лежать вровень с декоративной решеткой, чтобы добиться удобства при хождении по ней.
Водяные конвекторы отопления с принудительной циркуляцией
Одним из ограничений конвекторов, встраиваемых в пол, является то, что они работают эффективно только в небольших помещениях с не слишком высокими потолками. Происходит это из-за того, что сам процесс конвекции достаточно медленный, поэтому в высоких помещениях воздух успевает охладиться, прежде чем пройдет полный оборот. Это приводит к тому, что либо помещение прогревается медленно, либо приходится увеличивать температуру при помощи терморегулятора (что не всегда возможно).
Там, где требуется обогреть большие и просторные комнаты, чаще всего устанавливают конвекторы, оборудованные системой принудительной циркуляции воздуха. Проще говоря, в помощь естественному процессу движения воздушной массы устанавливают электровентилятор. Для питания электромоторов таких комбинированных устройств используется напряжение 12В, чего вполне достаточно для обеспечения нормальной работы и полной электробезопасности.
Для увеличения эффекта в некоторых случаях используют двухрядные теплообменники, но такое решение требует больше свободного места, чем в стандартном варианте, что не всегда возможно.
При установке комбинированных конвекторов, еще на этапе проектирования необходимо предусмотреть место под установку понижающего трансформатора с выпрямителем, преобразующего напряжение бытовой сети в постоянный ток для питания устройства. Обычно вентилятор устанавливается внутри корпуса устройства, что облегчает обслуживание всей системы в целом.
В качестве альтернативного решения, ускоряющего движение воздушных масс через конвектор, иногда используется система скрытых вентиляционных каналов. В этом случае холодный воздух попадает на теплообменник как самостоятельно, так и принудительным нагнетанием.
Во многих домах, где установлено большое количество окон, встраиваемые конвекторы отопления также помещаются в ниши подоконников, обеспечивая движение воздушных масс вдоль оконного стекла, образуя своеобразную тепловую завесу. При этом практически полностью устраняется эффект запотевания стекол, улучшая обзорность и препятствуя образованию конденсата.
Зачастую такой прибор становится любимым местом отдыха домашних котов, мирно наблюдающих за мерзнущими на снегу голубями. Конвекторы также встраивают в ступеньки лестниц, стеновые ниши и другие детали интерьера.
Также практикуется установка плинтусных водяных конвекторов по периметру наружных стен с целью нормализации в помещении температуры и влажности. Вне зависимости от вида принцип работы водяного конвектора отопления остается одним и тем же.
Плюсы и минусы водяных конвекторов отопления встраиваемых в пол
Конвекторы отопления, встраиваемые в пол — это идеальное решение практически для любых интерьеров. В эстетическом плане такие конвекторы обладают теми же достоинствами, что и встраиваемая бытовая техника. Выполняя свои функции, они не занимают жилого пространства и их достаточно легко скрыть декоративными элементами.
Как и любое отопительное устройство, водяные внутрипольные конвекторы отопления имеют свои достоинства и недостатки. К достоинствам можно отнести следующие аспекты:
Помимо достоинств, такие устройства имеют ряд серьезных минусов:
Как выбрать внутрипольный водяной конвектор
Оценив и проанализировав все достоинства и недостатки, нужно грамотно подойти к выбору фирмы производителя конвектора. Цены на внутрипольные конвекторы высоки, но экономия на таких приборах может привести к серьезным последствиям.
На рынке представлено множество производителей, но наиболее проверенными, выпускающими качественную продукцию, являются «VARMANN» (Россия), «PRIMOCLIMA» (Россия), «КЗТО Радиатор» (Россия), «ЕВА» (Россия, Швеция), «MINIB» (Чехия), «МOHLENHOFF» (Германия), «SIEMENS» (Германия).
Помимо цены и фирмы производителя свой выбор нужно строить, исходя из необходимой мощности устройства. При упрощенном подходе за норму тепловой мощности в частном доме принимают 1000 Вт на 10 кв.м. площади помещения. В магазинах и строительных супермаркетах можно найти множество моделей с мощностью от киловатта и небольшими габаритами, до габаритных приборов в несколько киловатт.
Нужно учитывать тот факт, что в силу конструктивных особенностей «добавить мощности», путем добора элементов, (секций, как в радиаторе) не получится. В случае, когда остекление дома значительное или высота потолков более 3 метров, не стоит прибегать к упрощенной схеме, необходимо доверить это ответственное дело профессионалам.
Другие виды водяных конвекторов отопления
Напольные водяные конвекторы
Напольные конвекционные устройства крепятся к полу при помощи надежных кронштейнов или декоративных ножек. Привычным местом установки напольных конвекционных устройств являются пространства у остекленных стен или в помещениях с панорамным остеклением
Известные производители заботятся о том, чтобы их продукция эстетично выглядела, а материалы отвечали всем санитарным нормам. Обычно напольные устройства окрашиваются методом порошкового напыления, создающего долговечное и устойчивое лакокрасочное покрытия. Напольные конвекторы обычно не обладают большой мощностью и имеют компактные размеры.
Настенные водяные конвекторы
Настенные водяные конвекторы закрепляются на стену при помощи специальных кронштейнов. Обычно элементы крепления поставляются с завода вместе с устройством. Преимуществом, выгодно отличающим настенный конвектор от стандартного радиатора, является его небольшой вес с учетом протекающего по нему теплоносителя. Это дает возможность закреплять водяные настенные конвекционные устройства даже на относительно непрочных стенах из гипсокартона.
Сами по себе настенные конвекторы достаточно компактны. Если необходимо увеличить эффективность обогрева помещения с их помощью, то проблема решается двумя способами: увеличением количества или мощности устройств. Необходимая мощность достигается за счет увеличения линейных размеров конвекционных элементов.
Так как настенные конвекторы становятся деталями интерьера, производителями предлагается огромное множество вариантов их отделки, от отливающих блеском металла для стиля хай-тэк, до имитации под дерево для стиля кантри.
Интересный обзор внутрипольных конвекторов вы сможете посмотреть в видео:
Выглядят стильно и не занимают лишнего пространства — внутрипольные конвекторы отопления
Внутрипольные конвекторы — это приборы отопления, которые встраиваются в пол.
Их поэтому ещё называют встроенными. Принято считать эту разработку инновационной — её придумали 20 лет назад.
Внутрипольные конвекторы отопления: что это такое
В нескольких словах описать прибор можно так: если у вас в доме или квартире планируются панорамные окна от пола до потолка, встроенные конвекторы — ваш вариант системы отопления.
Потому что традиционные радиаторы и даже обычные конвекторы устанавливать будет просто негде.
Впрочем, в любом случае встроенные конвекторы выигрывают, даже со стандартными окнами и планировкой помещения: высокая эстетичность интерьера с этой системой вам обеспечена.
Конструктивные особенности
Внутрипольный конвектор представляет собой встроенный канал в полу короб из стали, стойкой к коррозии. Внутри короба располагаются медный трубопровод и алюминиевый теплообменник. Сверху всё закрывается декоративной решёткой.
Эти устройства по конструкции и принципу работы делятся на два вида:

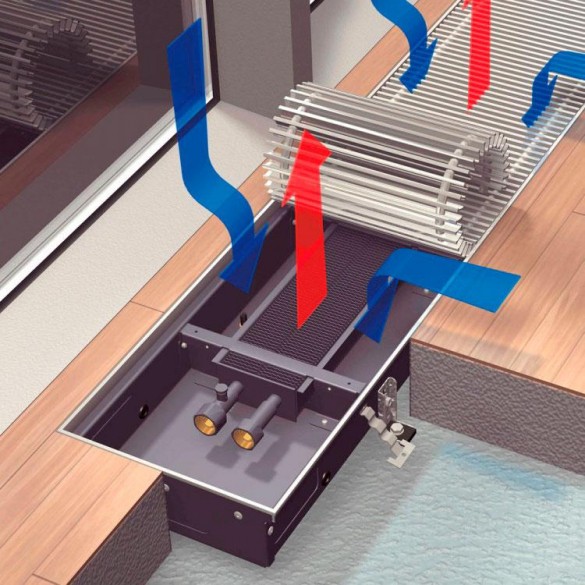

Фото 1. Схема работы внутрипольного конвектора отопления с естественной (слева) и принудительной (справа) конвекцией.
Принцип работы
Встроенные конвекторы монтируют в пол по периметру помещения, основное внимание уделяя линиям вдоль окон. Собственно, в первую очередь они и предназначены для установки данной системы отопления. Принцип работы основан на том, что в конвектор от окна-проводника холода естественным путём опускается низкотемпературный воздух, в конвекторе прогревается и выталкивается в помещение новым потоком холода, идущего вниз от окна.
Достоинства изделий, встраиваемых в пол
Недостатки
Внимание! Несовместимость с классической системой отопления — нельзя их монтировать друг с другом. Не вдаваясь в технические нюансы: нормально работать не будет ни та, ни другая. Решив оснастить помещение внутрипольными конвекторами, хорошенько взвесьте возможности системы по отношению к строению, которое нужно отапливать.
Область применения
Внутрипольные конвекторы (правильно подобранные, разумеется) — идеальное решение для частного дома или квартиры (офиса, ресторана и т. д.) с панорамными окнами.

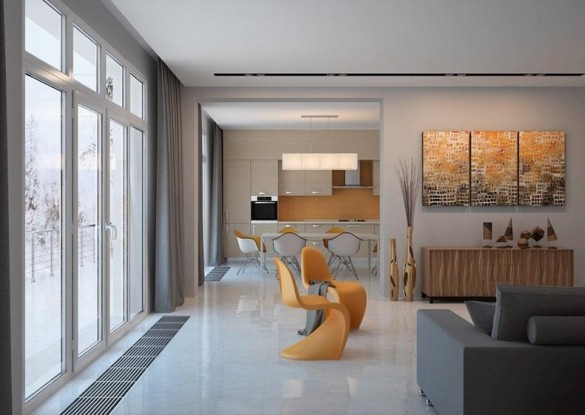

Фото 2. Внутрипольные конвекторы отопления, расположенные в частном доме возле панорамных окон.
Такая система станет отличной альтернативой навесным радиаторам там, где их установка невозможна.
А также приборы создадут оптимальный микроклимат в бассейнах, парниках, зимних садах. Эффективны в помещениях с высокой влажностью и способны работать не только на обогрев, но и на охлаждение. При помощи умной электронной оснастки устанавливается в ограниченном пространстве тот температурный режим, который необходим.
Но и здесь есть свои нюансы. Встроенные конвекторы нельзя использовать там, где вода может попадать внутрь отопительного прибора. Помогут в такой ситуации специальные устройства, выводящие из системы воду и конденсат.
Внимание! В целом есть только одно строгое ограничение: нельзя применять встроенные конвекторы в помещениях с агрессивной средой. Например, в бассейнах с морской водой.
Виды приборов
Делятся приборы на электрические и водяные — питающиеся от циркуляционного контура.
Электрические
В этих приборах нагревательный элемент (ТЭН с пластинами) питается от электрической сети. Включил в розетку — тепло. Нет электроэнергии (авария на линии) — похолодало.
Фото 3. Схема устройства внутрипольного электрического конвектора. Цифрами указаны составные части прибора.
Питающиеся от циркуляционного контура
Принцип работы этого типа внутрипольных конвекторов такой же, как у классической радиаторной системы водяного отопления: теплоноситель, нагретый от котла (газового, дизельного, дровяного) отдаёт тепло воздушным массам.
Несомненно, процесс нагрева помещения удлиняется. Зато наверняка не замёрзнете, если пропадёт в доме электричество.
Монтаж и подключение внутрипольных конвекторов
Возьмём за пример идеальный вариант, когда сначала проектируется и возводится помещение с учётом последующего оснащения встроенными конвекторами, а уж потом мы их внедряем в пол. В противном случае без помощи специалистов точно не обойтись.
Монтаж
Первое, что делаем, готовим ниши в полу.
При этом учтите, что устройства могут монтироваться не только в бетонную стяжку, но и в фальшпол — деревянный подиум.
Справка. Размещать конвектор в нише лучше так, чтобы теплообменник был дальше от окна и ближе к комнате — тёплый воздух быстрее поступит по назначению.
Подключение
Если речь о водяном конвекторе, то есть два способа:
Электрический встроенный конвектор подключается к сети 220 вольт. Главное: все провода лучше проложить заранее, спрятав их под полом. Снаружи класть категорически недопустимо. При этом сечение и материал провода должны соответствовать паспортным данным конвектора.
Монтаж и подключение лучше доверить специалистам.
Популярные модели
Производителей этих отопительных приборов достаточно, но чтобы не прогадать, лучше обратить внимание на популярные, зарекомендовавшие себя бренды. Это ASCOTHERM фирмы Kermi (Германия), Verano (Польша), Varmann (Россия) и другие.
Как выбрать встроенные приборы
Главные ориентиры — тип помещения и системы отопления, соотношение метража строения и мощности прибора, необходимость в дополнительных опциях. Рассмотрим подробнее.
Типы помещения и отопления
Здесь подразумевается степень влажности (обычная комната или бассейн). Если довольно сыро будет вокруг, лучше посмотреть в сторону конвекторов с корпусом из нержавеющей или оцинкованной стали.
Хотя, почти все производители перешли на такой вид материала при изготовлении короба.
Электрический планируете конвектор или водяной — тоже важно учитывать и соизмерять с возможностями кошелька и вариантами подключения.
Метраж и мощность
Логично: чем больше площадь обогрева, тем мощнее нужен прибор. Но всё зависит от того, основным или дополнительным источником тепла будет система. Это существенно влияет на определение мощности при выборе устройства.
Рассчитать мощность можно так: на 1 куб. м. объёма нужно 40 Вт мощности. Перемножаем — получаем примерную цифру.
Высота потолка также играет важную роль. Чем она больше, тем мощнее нужен прибор.
Дополнительные опции
Производители предлагают разные варианты дополнительного оснащения встроенных конвекторов.
Это подвод воздуха при естественной конвекции и турбонагнетатель при принудительной, наличие термостата, возможность задать определённую температуру, которую прибор будет поддерживать постоянно, функции охлаждения и вентилирования.
Полезное видео
Посмотрите видео, в котором рассказывается, как выполнить монтаж внутрипольных конвекторов.
Уход и эксплуатация: лучше чаще и чище
Многие производители рекомендуют чистить конвекторы дважды в год — до начала отопительного сезона и после него. Но правильнее наводить порядок в коробах пару раз в месяц.
Фото 4. Чистка встроенного конвектора: защитная решетка прибора поднимается, убирается пыль при помощи пылесоса.
Отключите электропитание и приостановите подачу теплоносителя.
Снимите декоративную решётку и электровентилятор, если он есть.
Осторожно приподнимите теплообменник и почистите короб и все детали пылесосом с узкой насадкой, что доступно — протрите влажной тряпкой из мягкого материала.
Не забудьте вернуть на место защитную решётку — без неё запрещено эксплуатировать прибор.
