Для чего нужен клапан в горловине бензобака

Обратный клапан бензобака

Многие автолюбители задумываются, для чего нужен клапан на крышке бензобака? И можно ли ездить без крышки, если она, допустим, потерялась?

Как работает клапан на крышке бензобака

В современных автомобилях крышка бензобака представляет собой довольно непростую конструкцию. В ней обязательно предусмотрен клапан или адсорбер. Он служит для обеспечения стабильного давления топлива в системе. Кроме того, наличие такого элемента не даёт разорвать бензобак по причине избыточного давления.

Стоит отметить, что этот клапан не имеет ничего общего с тем, что устанавливался на старых карбюраторных авто. Там их нередко было два. И один из них выпускал избыточные пары топлива в атмосферу. Сегодня же в окружающую среду современное устройство ничего не выпускает, так как это запрещено экологическими стандартами.

Можно ли ездить с открытой крышкой бензобака

Несмотря на всю сложность конструкции, ездить без крышки бензобака или при её повреждении, можно. Но, конечно, нежелательно.

Правда, при непродолжительной езде ничего страшного произойти не должно. Единственное, что бак может быстро загрязняться по причине попадания туда пыли и иных посторонних частиц. А страшилки о том, что бак может разорвать – не более, чем слухи. Но всё равно крышку при её потере лучше купить как можно быстрее.

Кроме того, нежелательно ездить и с загрязнённым адсорбером. Узнать об этой проблеме можно по шипящему звуку при открывании крышки бензобака. В этом случае также желательна покупка новой крышки бензобака. К счастью, она недорогая.

Источник

Клапан в горловине бензобака

Моя проблема подробно описана тут.
Ну а на словах объясню так, что после установки бензобака от синхры проблема была в его горловине.
Объясню наглядно.
Открываю лючок бензобака.

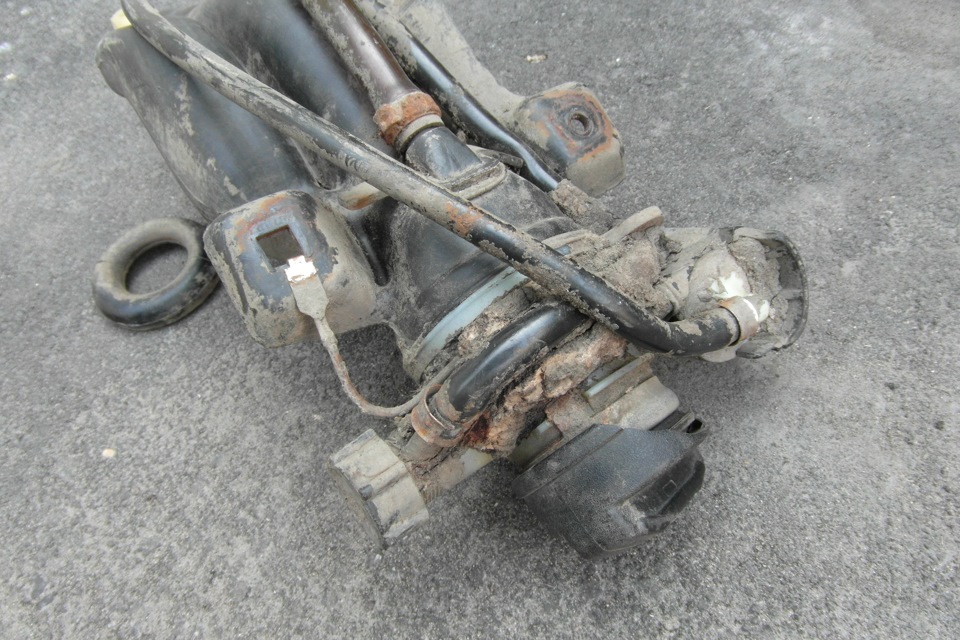

Немного грязная…
Но это не проблема.

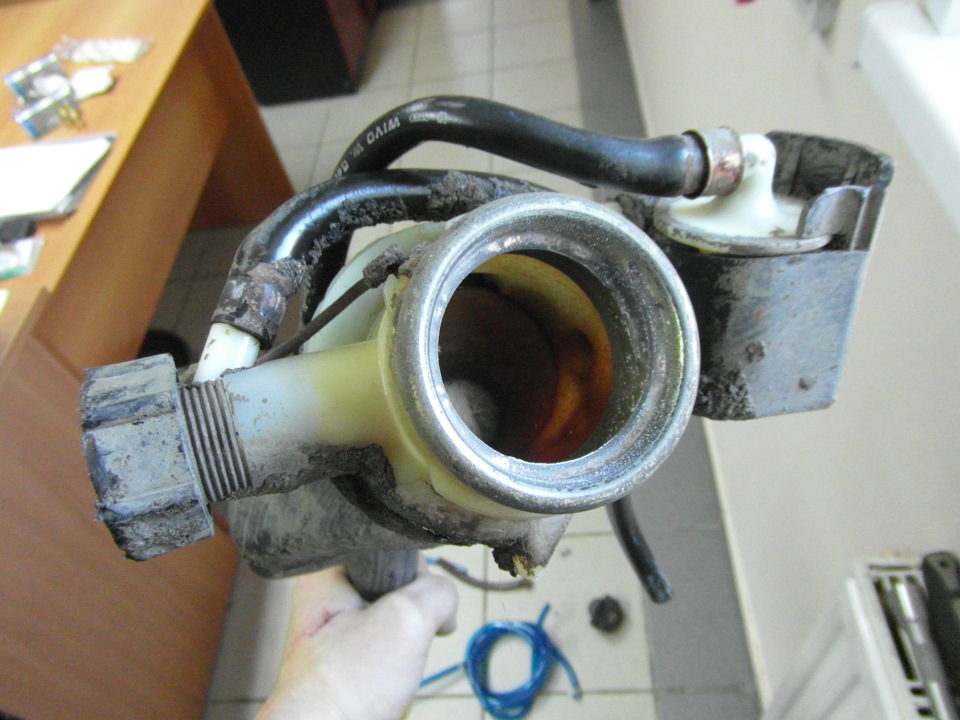

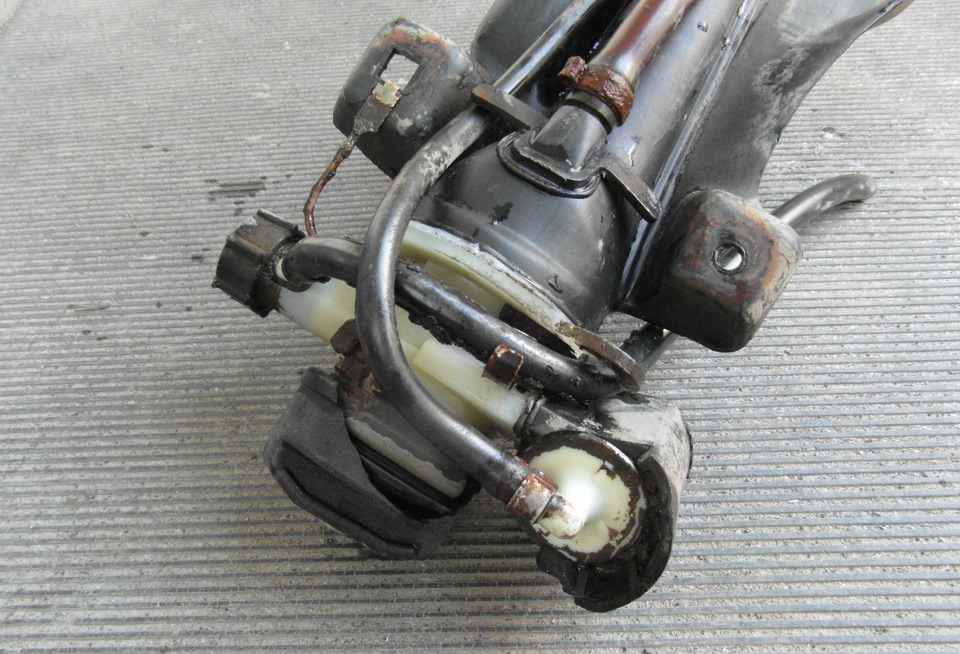

Зато язычок этот в этой горловине — целенький и исправный.
Можете посмотреть его на последней фотке этого поста.

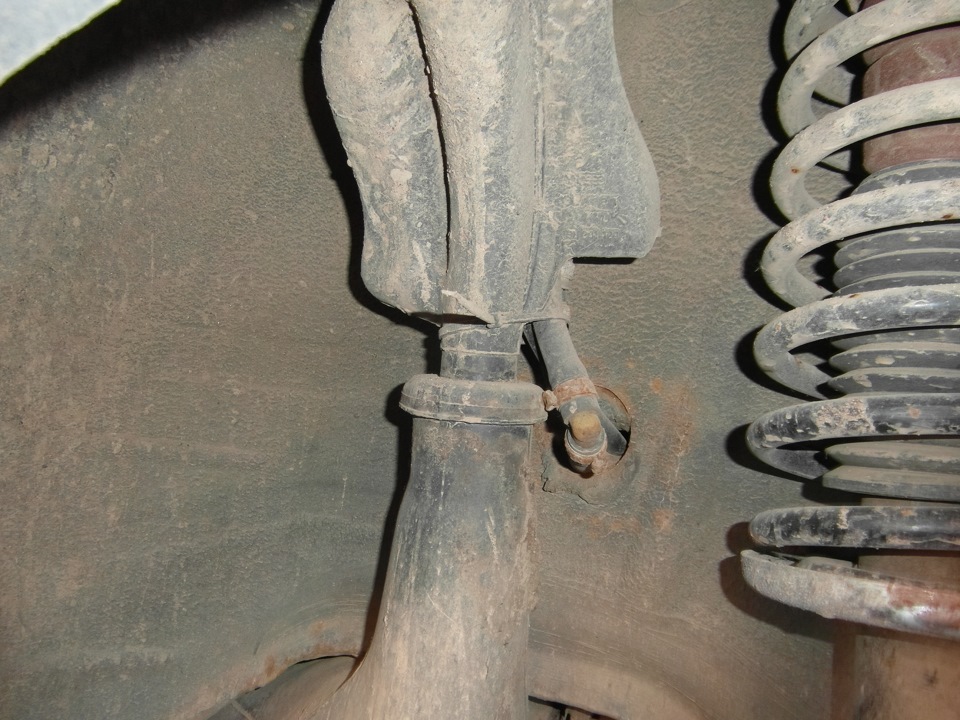

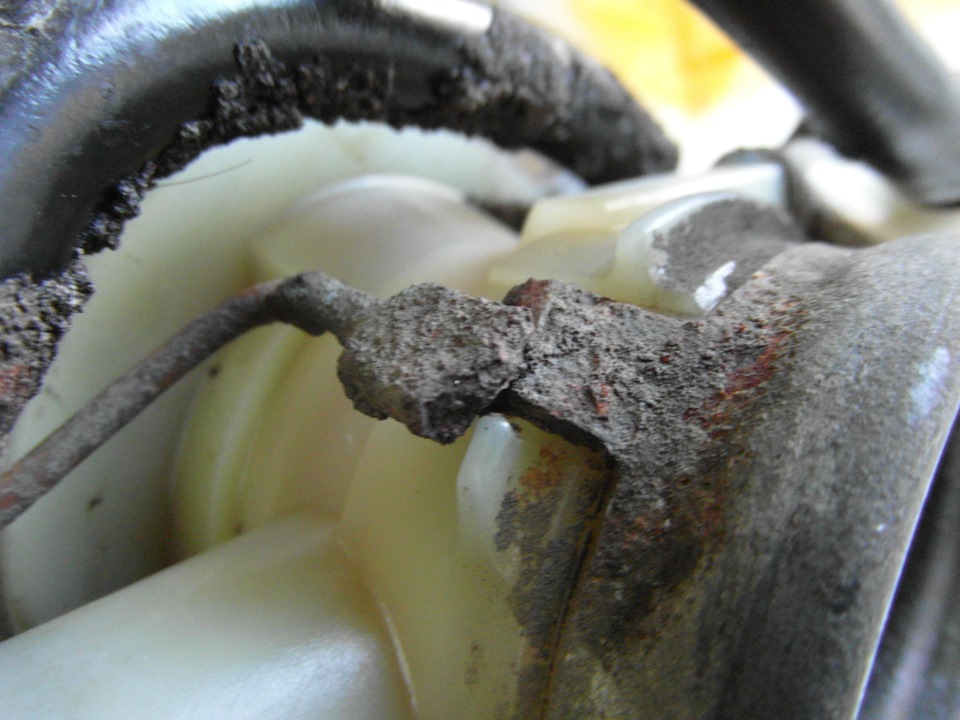

Провод массы правда проржавел.

Думаю на этой горловине такого быть не должно.

Пока только водой отмыта.
Потом надо будет смыть налёт в виде битума ещё и растворителем.

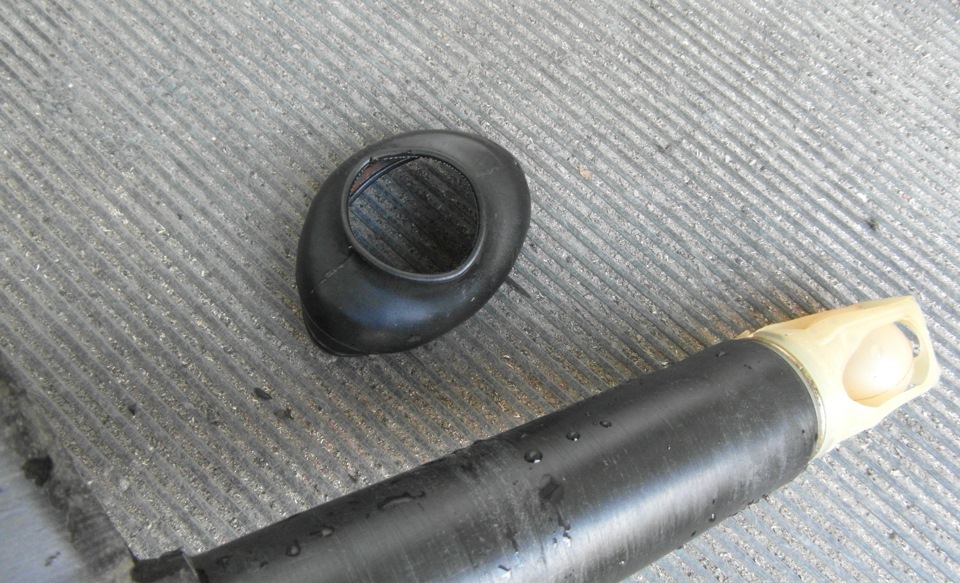

Резиновая насадка, одевающаяся на бензобак и герметизирующая горловину с баком за 20 с лишним лет превратилась в пластмассовую.
Поэтому сейчас заказана новой в оригинале.

Ну а пока искал диаметры шлангов и где их купить решил ещё попутно разобраться, что может являться причиной отстрела пистолета на заправке.
Выделил нужную мне схему.

На ней вроде как всего то два клапана:
3 — VAG 191 201 136 A Клапан воздушный
19 — VAG 7M3 201 751 Клапан вентиляции топлива

Ну и по шлангам вот такая информация:

7 — VAG 333 201 182 Шланг для удаления воздуха
Каталогом предлагается замена на VAG N 901 700 01
Шланг топливной системы — 465 рублей.
Шланг 7,5*3,5 в рулонах по 5 м «Заказывается по 5 м»
Требуется укоротить до: 980мм.
Цена около 500 рублей.
Только не понял… за метр или за 5.

27 — VAG N 020 28 11
Шланг 7*3 — 650 рублей
Укоротить до 240мм.

28 — VAG N 020 28 11
Шланг 7*3 — 650 рублей
Укоротить до 750мм.

Шланги 27 и 28 одинаковые.
Только разной длины и соединены через угловой переходник.
Хотя на схеме он показан прямым.
Сделано это видимо что бы не было перегиба в этом месте…
Но как то странно …
Почему тогда такого же нет на шланге под № 29?
Наверное потому что он толще в диаметре и его стенки потолще…

29 — VAG N 020 29 03
Патрубок вакуумной системы 12*3,5 — 80 рублей.
Укоротить до 700мм.

Выделил красным нужные мне хомуты с номерами 31 и 32.

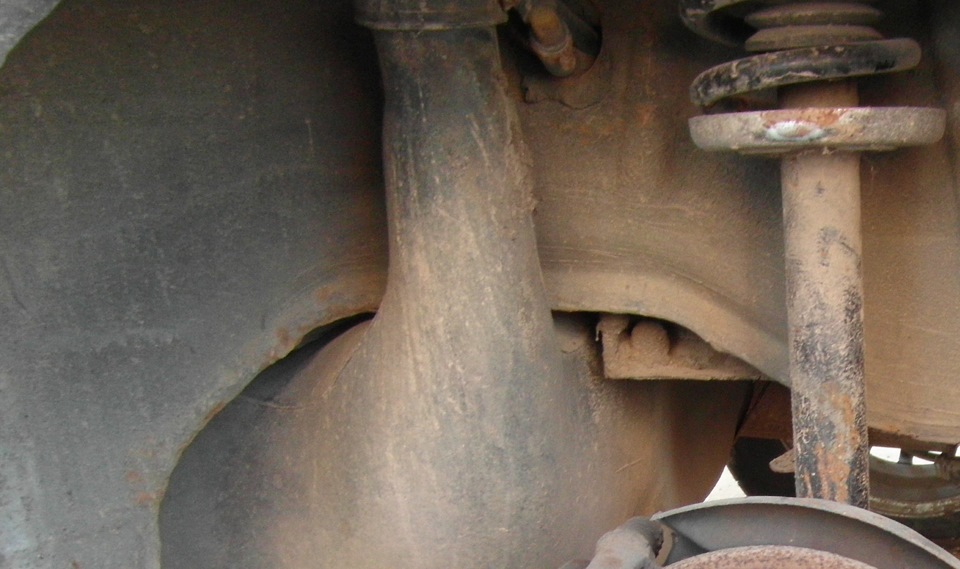

Где то в арке на внутренней стенке должно быть монтажное отверстие с вот таким загибом шлангов:

Так что всё мы сделали правильно… не зная ньюансов.
И сейчас при замене горловины я это отверстие делать не хочу.
Пущу шланги по низу как и есть.

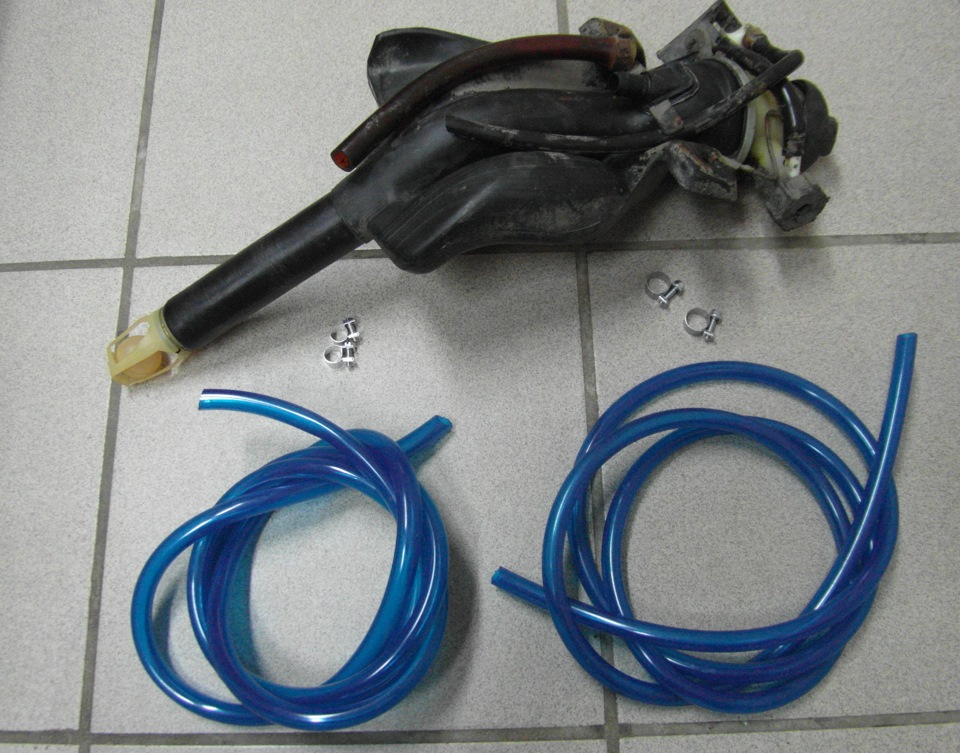

Только шланги взял современные.
Маслобензостойкие силиконовые трубки.

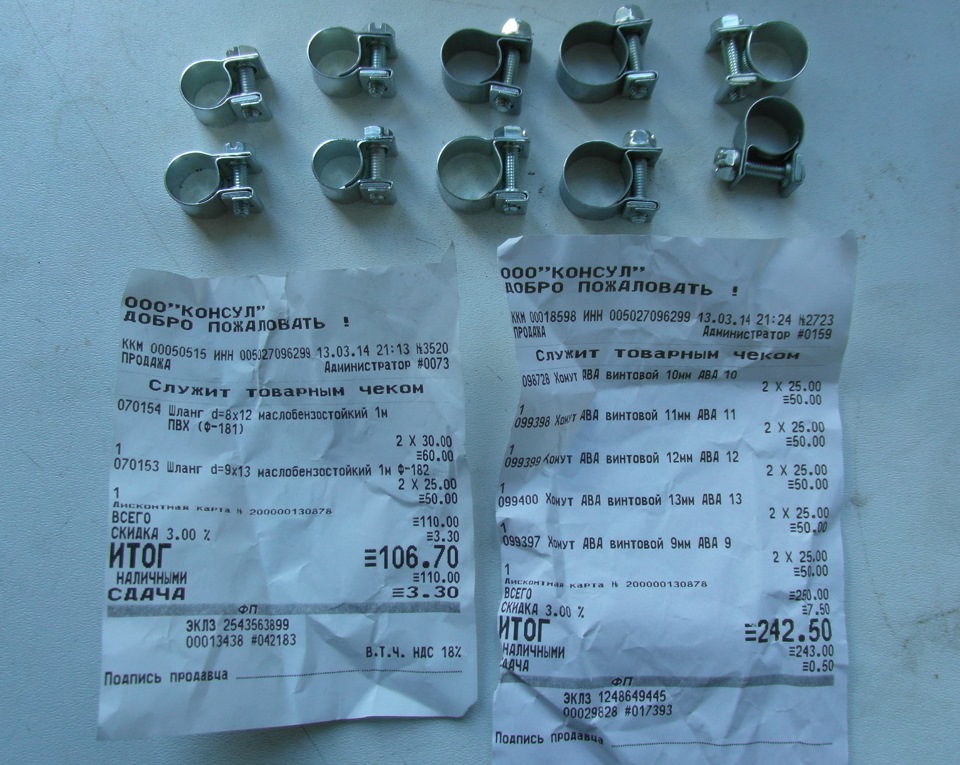

К ним взял хомутов разных диаметров и понадёжней.
Именно винтовых.

Как видите цена на новые трубки намного демократичней чем в Экзисте за оригинал, который придётся ждать не известно сколько.

Так что теперь для замены горловины всё готово.

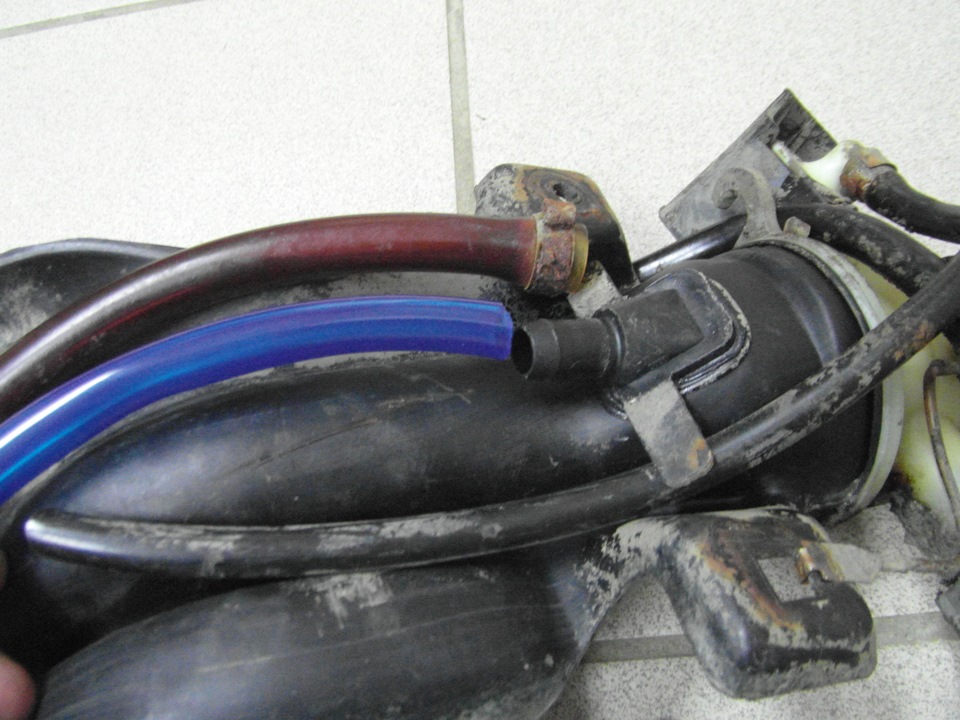

Примерка состоялась.

Диаметры соответствуют.
Всё налазиет.

Так что буду заменять… совмещать… стягивать.

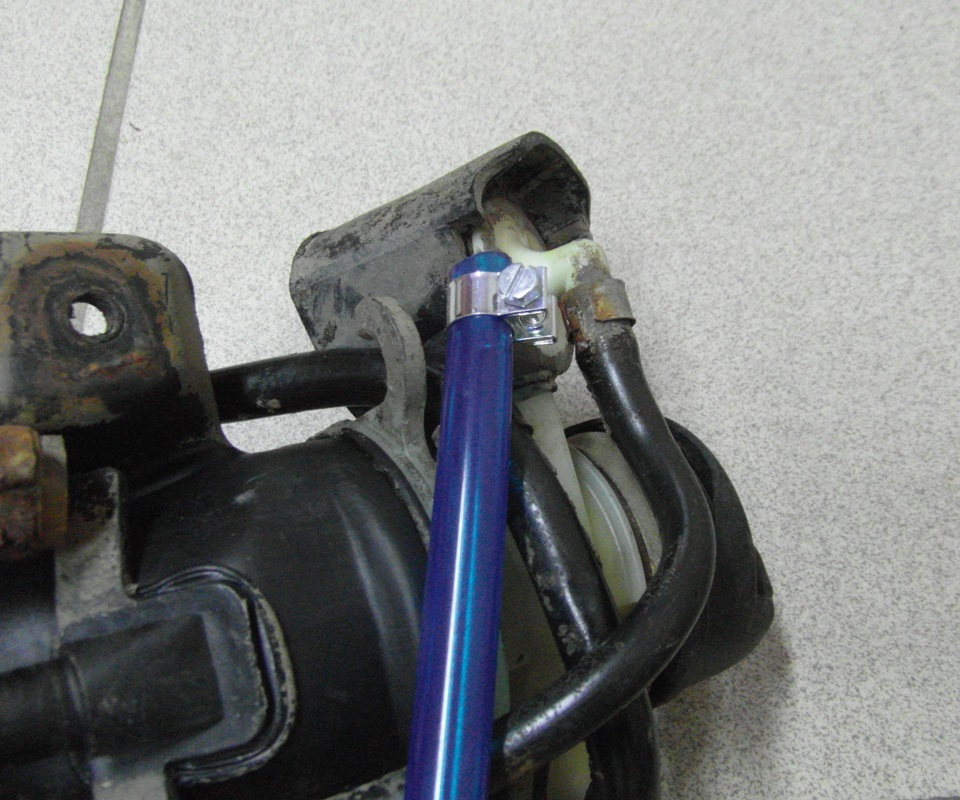

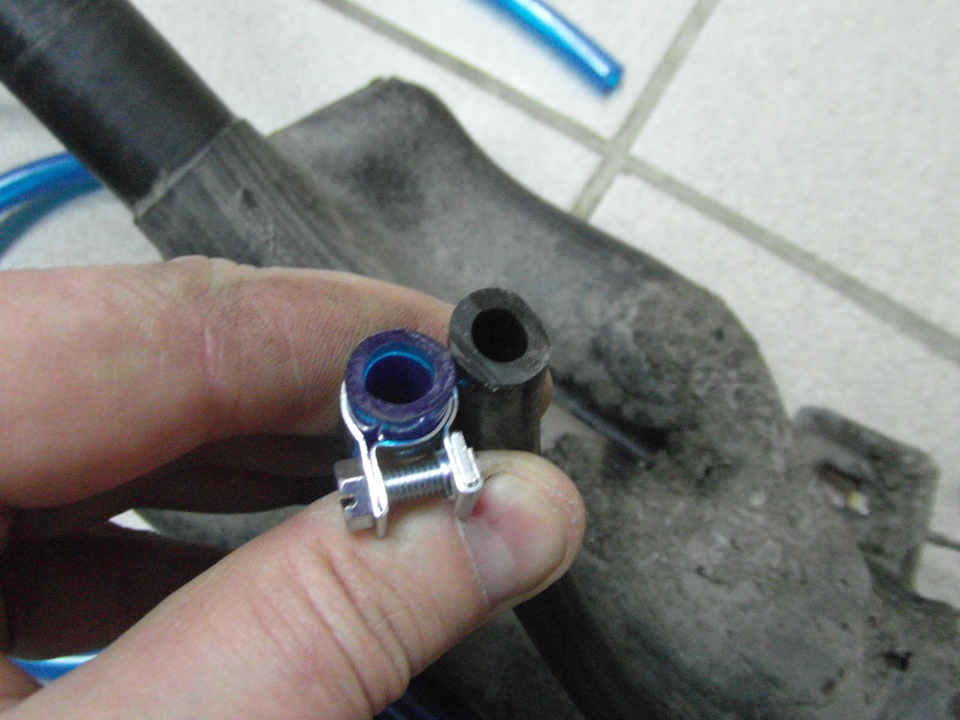

На вид новый шланг в диаметре «повеселей»…
Но это только так кажется.
На самом деле облегает очень прочно…
Ну и плюс — притянется хомутом.

В самой горловине есть отверстие сверху … справа…

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Описание и принцип действия топливного бака (Дефендер 2007+)

Расположение элементов

Обзор

Система подачи топлива включает в себя заливной патрубок и гибкий трубопровод, топливный бак (включая датчик в сборе и систему вентиляции), топливный фильтр, охладитель топлива, прокачной клапан и соединительные топливные магистрали.

Обратный поток от двигателя возвращается к фильтру. С целью предотвращения парафинизации фильтра при низких температурах термостатическое отводное устройство направляет подогретый обратный поток назад через фильтр к двигателю. При более высоких температурах обратный поток отводится обратно в бак.

Заливная горловина топливного бака с крышкой

Заливная горловина топливного бака находится на панели в правой задней четверти, за лючком. Лючок открывается с помощью электрического переключателя на приборной панели, управляющего отпускающим соленоидом.

Заливное отверстие закрывается пластмассовой крышкой на резьбе, накручивающейся на его горловину. Крышка снабжена храповым механизмом для предотвращения ее избыточного затягивания и обеспечивает уплотнение горловины, препятствуя выходу паров топлива. Крышка заливной горловины имеет клапан, который сбрасывает избыточное давление топлива в атмосферу примерно при 0,12 — 0,13 бар и открывается в противоположном направлении при разрежении около 0,04 бар.

Заливное отверстие соединяется с топливным баком посредством формованного гибкого шланга из полиэтилена высокой плотности (ПЭВП).

Топливный бак

Топливный бак расположен в задней части автомобиля снизу, между лонжеронами шасси.

Опора прикреплена к шасси шестью винтами. Когда опора крепится на шасси, защита бака обеспечивается подкладками из вспененного материала, прилегающими к центральной поперечной балке шасси. Дополнительную защиту обеспечивает защитный кожух, который устанавливается в переднем правом углу бака.

Топливный бак изготовлен из ПЭВП. Топливный бак — это герметичный узел с единственно возможным доступом вовнутрь через отверстие во фланце модуля топливного насоса, расположенного в верхней части бака.

Отражающее металлическое покрытие крепится к баку двумя резьбовыми заклепками и служит для защиты бака от тепла, образующегося в системе выпуска.

Возможные емкости топливного бака

Система вентиляции топливного бака

В заливном патрубке предусмотрена система вентиляции, благодаря которой воздух и пары топлива вытесняются из бака при заправке и выводятся в атмосферу через заливную горловину.

Выпускное отверстие сапуна в баке служит для контроля высоты «полного заполнения» бака. Когда топливо закрывает выпускное отверстие, выход паров топлива и воздуха из бака блокируется. В результате этого происходит «обратное заполнение» патрубка заливной горловины топливом и отсечка заправочного пистолета. Расположение выпускного отверстия таково, что при отключении заправочного пистолета пространство для паров топлива составляет примерно 10% от совокупной емкости бака. Благодаря организации пространства для паров клапан защиты при опрокидывании (ROV) всегда находится выше уровня топлива, вследствие чего пары могут выходить наружу и обеспечивать вентиляцию бака.

ROV приваривается к верхней поверхности бака. ROV соединяется с трубопроводом вентиляции в атмосферу. ROV обеспечивает прохождение через него паров топлива при нормальных условиях работы автомобиля. В случае опрокидывания автомобиля клапан закрывается, обеспечивая герметичность бака и не допуская выливание топлива через трубопровод вентиляции в атмосферу.

Трубопровод вентиляции в атмосферу включает в себя двухходовой клапан, который допускает сброс давления в одну сторону и приток воздуха в бак, когда система работает в условиях разрежения.

Датчик уровня топлива

Датчик указателя уровня топлива располагается внутри топливного бака. Доступ к блоку датчика в сборе осуществляется через отверстие в верхней части бака. Фланец блока фиксируется в рабочем положении и уплотняется с помощью стального стопорного кольца.

Датчик топлива в сборе включает в себя фланец верхней крышки, на котором находится электрический разъем для подключения датчика и два стальных топливопроводных соединения.

Фланец герметизируется резиновым уплотнением, устанавливаемым между этим фланцем и корпусом стопорного кольца.

Верхняя крышка крепится к узлу вихревой камеры с помощью двух подпружиненных стальных стоек. Пружины надежно фиксируют вихревую камеру на дне бака.

Вихревая камера завершается полостью, в которой располагается датчик указателя уровня топлива.

Вихревая камера играет функцию сохранения запаса топлива, обеспечивая, чтобы забор топлива всегда производился ниже его уровня. Это достигается с помощью направляемого в вихревую камеру обратного потока, а струйный насос обеспечивает дополнительный поток в камеру, образуемый остающимся в баке топливом, причем, работа струйного насоса обеспечивается обратным потоком. Кроме того, в основании узла вихревой камеры расположен еще перепускной клапан. Когда топливный бак полон, давление топлива удерживает клапан приподнятым над седлом, и топливо может поступать в вихревую камеру. По мере уменьшения уровня топлива в баке, давление топлива в баке падает, и вследствие этого клапан закрывается. Когда клапан закрыт, топливо удерживается в вихревой камере.

Гибкие трубопроводы, соединенные с верхней крышкой, обеспечивают подачу топлива в вихревую камеру и возврат из нее.

Напряжение на потенциометр подается от щитка приборов. Выходное сопротивление потенциометра меняется в зависимости от уровня топлива. Это сопротивление отображается на приборной панели с помощью указателя уровня топлива.

Установленный на щитке приборов сигнализатор включается, когда количество топлива в баке упадёт до 10 литров.

Клапаны защиты при опрокидывании (ROV)

Два клапана ROV расположены на опорной конструкции топливного бака и присоединены при помощи трубок к отделителю паров топлива. Фазоразделитель, также установленный на внутреннем кронштейне, соединён трубкой со штуцером вентиляции топливного бака на фланце топливоподкачивающего насоса. Клапаны ROV содержат обратные клапаны, которые закрываются при опрокидывании автомобиля, предотвращая этим протечку жидкого топлива из бака через трубку сапуна.

Топливный фильтр тонкой очистки

Топливный фильтр удаляет твердые частицы из топлива, а также отделяет воду, которая накапливается на дне фильтра.

Топливный фильтр располагается на шасси справа от топливного бака. Топливо, подаваемое в двигатель и возвращающееся из двигателя, проходит через фильтр. Соединения осуществляются с помощью быстроразъемных устройств.

Задняя стальная крышка крепится к лонжерону шасси с помощью четырех винтов с резьбой M8.

Фильтр привинчивается к крепежной пластине двумя болтами с резьбой M8.

Стальная защитная крышка фиксируется на задней крышке посредством специального замка с поворотом на 1/4 оборота.

Фильтр оснащен устройством внутреннего воздухоотвода, которое обеспечивает попадание воздуха в двигатель вместе с топливом лишь в малых, регулируемых количествах.

Клапан термостатического отводного устройства полностью закрыт при температуре 45 градусов по Цельсию и направляет топливо непосредственно в бак. Когда отводное устройство открыто, топливо рециркулирует через фильтр к двигателю.

Топливный фильтр снабжен сменным фильтрующим элементом картриджного типа с резьбовым креплением, который уплотняется относительно корпуса фильтра резиновыми уплотнениями. Нижняя секция картриджа снабжена резьбовым наконечником для слива воды.

В странах, где используется топливо низкого качества, срок службы картриджа может быть сокращен.

Охладитель топлива

Охладитель топлива использует поступающую из радиатора охлаждающую жидкость для уменьшения температуры топлива, возвращаемого в бак от топливного насоса высокого давления.

Охладитель фиксируется на кронштейне, который, в свою очередь, крепится на внутренней левой направляющей шасси. В кронштейне имеется два паза, в которые вставляются пластмассовые выступы корпуса охладителя. Охладитель крепится на кронштейне с помощью болта с резьбой M8.

Охладитель оборудован четырьмя быстроразъемными соединениями. Впуск и выпуск топлива; подача и возврат охлаждающей жидкости.

Клапан выпуска воздуха

Клапан выпуска воздуха находится на топливопроводе возле инжекторного насоса. Он облегчает подсоединение к вакууму при заполнении топливной системы и удаление воздуха во время заправок. Это позволяет защитить инжекторный насос от возникновения воздушных пробок.

Топливопроводы

Три топливопровода в сборе образуют соединение, по которому осуществляется подача топлива и обратный его поток от бака к фильтру, от фильтра к охладителю и от охладителя к двигателю.

Эти топливопроводы состоят из проводящего нейлона с толщиной стенки 1 мм с покрытием из огнеупорного сантопрена толщиной 2 мм и с антиабразивным покрытием. Диаметр питающего топливопровода всегда превышает диаметр возвратного.

Индикация низкого уровня топлива и стратегия «run-dry»

Стратегия «run-dry» используется для поддержания уровня заполнения топливной системы, близкого к условиям истощения в ней топлива. Она гарантирует, что минимальное количество топлива всегда остается в вихревой камере.

На щитке приборов загорается желтая лампочка, предупреждающая о низком уровне топлива, (рядом с указателем уровня топлива), то есть о том, что его в баке осталось не более 15%. Указатель уровня топлива указывает на то, что бак пуст, когда в баке остается еще 11% топлива.

Когда в баке остается 4 литра топлива, инициируется стратегия «run-dry». Пропуски зажигания двигателя возникают примерно через 1 милю (1,6 км), после чего двигатель останавливается. Двигатель может быть перезапущен в режиме пропусков зажигания, и будет продолжать работать еще милю, пока двигатель не заглохнет снова. Это может повторяться до тех пор, пока впускное отверстие в баке не покажется над уровнем топлива, вследствие чего двигатель начнет испытывать топливное голодание и окончательную потерю питания. Перезапуски после остановок в режиме езды «run-dry» не рекомендуются.

Mitsubishi Eclipse шлюховоз › Бортжурнал › Ремонт заливной горловины топливного бака!

… А я то думал у меня расход конский, а оно оказывается течет мимо…

Итак, понеслась!
Я делал все в домашних условиях, используя только домкрат, никаких ям и подъемников.
За колесом под горловиной находится кожух, крепится он на клипсы, увидел я только две, их отковырял (сразу на выброс), две сверху не увидел, но они легко оторвались. Сразу перед глазами такая картина:

А вот в этот нижний кожух и стекал бензин, там и скапливался, поэтому я не видел, что бенз проливается.

Горловину думал вынуть, поэтому открутил стакан крышки, держался он на двух болтах из трех (болты на 8)

В нашей отдельной статье, которая описывает составляющие элементы и принцип работы топливной системы атмосферного инжекторного бензинового ДВС, мы обещали нашим читателям поговорить о каждом таком элементе системы более подробно. Далее речь пойдет о топливном баке.

Читайте в этой статье

Устройство топливного бака автомобиля

Топливный бак обычно имеет такую емкость, которая обеспечивает около 500 км автономного пробега без дозаправки. Баки бывают разными по форме и вместительности для конкретной модели автомобиля. Топливный бак надежно изолируют от внешней атмосферы. Вентиляция внутри бака осуществляется особой системой для улавливания паров бензина. Конструкция топливного бака предотвращает утечки топлива и ограничивает выбросы в результате испарения горючего.

Место установки и изоляция

На легковых авто бак наиболее часто установлен перед задней осью. Таким образом, он находится под задним пассажирским сиденьем. Главной задачей становится расположение бака вне зоны деформации кузова при сильном ударе в заднюю часть. Нижняя часть бака дополнительно закрыта металлической защитой от наружных повреждений. Топливный бак также защищают от нагрева путем его изоляции от элементов системы выпуска. Для этого используют теплоизолирующие прокладки.

Материалы для изготовления

Баки для топлива бывают стальными или алюминиевыми, а также их изготавливают из пластмассы. Баки из металла получают путем сварки из штампованного листа. Алюминий отлично подходит для хранения бензина и дизельного топлива, стальные баки применяются для хранения газа.

Приведенное ниже видео в первой своей части позволяет наглядно ознакомиться с местом установки и способом крепления топливного бака в обычном гражданском автомобиле.

Заливная горловина

Заправка топливного бака предусмотрена через заливную горловину. Данный элемент расположен над задним крылом в левой или правой части кузова автомобиля. Эксперты считают более удобным расположение заливной горловины в левой части. По их мнению горловина, расположенная за водителем, снижает шансы непреднамеренного начала движения и отрыва заправочного пистолета после заправки на АЗС.

Горловина соединяется с баком при помощи трубопровода. За скорость заправки бака отвечает сечение заливной горловины и трубопровода. Данные элементы должны обеспечивать показатель около 50-и литров в минуту. Закрывается горловина запорной винтовой крышкой. Дополнительно встречается такая схема, при которой запор горловины отсутствует.

Доступ к горловине ограничен лючком бензобака, который имеет замок. На современных авто лючок открывается из салона. Конструктивно может быть применен как электрический привод с использованием электродвигателя, так и механический способ открытия при помощи троса.

Топливопроводы

Для подачи топлива в систему питания двигателя к баку подсоединен выходной топливопровод. Излишки топлива, неизрасходованные форсунками, поступают обратно в бак по сливному топливопроводу. В современных транспортных средствах на бензине прямо в бензобаке установлен топливный насос. Конструктивно в кузове предусмотрен доступ к такому насосу. Технологическое окошко в подавляющем большинстве случаев реализовано под задним пассажирским диваном.

Датчик контроля уровня топлива в баке

Для бензиновых агрегатов такой датчик представляет собой единое целое с корпусом топливного насоса. Для дизельных ДВС указанный датчик устанавливают отдельно. Устройство датчика включает в себя два элемента: поплавок и потенциометр.

Если уровень топлива понизится, то и поплавок опустится ниже. Одновременно с этим изменится сопротивление потенциометра, который связан с поплавком. Все это приведет к уменьшению напряжения в электроцепи, а стрелка указателя уровня топлива на приборной панели отобразит изменения.

Система вентиляции топливного бака

В топливном баке необходимо постоянное поддержание давления, равного атмосферному. За это отвечает система вентиляции бака. Современные автомобили оснащаются системой вентиляции топливного бака закрытого типа для предотвращения потенциального падения или роста давления.

Для чего необходима чистка сетки бензонасоса. Когда лучше менять и чем очистить сетку бензонасоса. Как правильно снять бензонасос, тонкости и нюансы.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

Чистка инжектора автомобиля без снятия форсунок. Способы очистки форсунок со снятием на кавитационном стенде. Ультразвуковая и гидродинамическая кавитация.

Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации

Установка карбюратора вместо инжектора, особенности процесса замены системы впрыска. Замена карбюратора на инжекторный электронный впрыск. Рекомендации.
