Для чего нужен гидравлический расчет

Для чего нужен гидравлический расчет

Что же такое гидравлический расчет? Многие ломают голову в поисках этих самых гидравлических расчетов, я сам, когда первый раз услышал, пытался понять, что же это такое. Но так и не понял, пока не познакомился с интересной книжкой по гидравлике. Что за волшебные приемы там делают? Какие законы там протекают?

А специалисты нам не рассказывают, да и в интернете ищешь и не понимаешь, как это все понять. Одни фирменные специалисты пользуются этим термином: Гидравлический расчет. Типа они там считают, делают гидравлические расчеты.

Один из примеров гидравлического расчета на видео:

Вообще наука эта сложная. Мне пришлось ее изучить вдоль и поперек от корки до корки. Но даже сейчас на практических приемах до сих пор получаю бесценный золотой опыт в этом направлении.

У меня уже имеются готовые разработанные алгоритмы гидравлических расчетов. И я делюсь этими знаниями и возможностями с вами абсолютно бесплатно! Хочу лишь одного, чтобы Вы полюбили эту науку, так как люблю ее я. И очень хочу, чтобы отзывы и комментарии приходили намного чаще. Чтобы Вы входили в какой-нибудь диалог со мной, и поправляли меня. Только так я смогу развиваться для Вас еще больше.

Гидравлика — наука, изучающая равновесие и движение жидкости, а также ее взаимодействие с твердыми телами, погруженными в нее, и твердыми поверхностями, граничащими с жидкостью.

В каких случаях необходим гидравлический расчет?:

И многое много другое, что касается гидравлики.

Так что теперь Вы в курсе, что такое гидравлический расчет и сами сможете гордо сказать себе:

«Я произвожу гидравлический расчет. «

Но после того как познакомитесь с моими бесплатными статьями и сами попытаетесь, что-нибудь посчитать.

Вы наверно услышите еще такие сочетания слов:

Что касается выше описанных сочетаний слов, то в какой-то степени эти слова пустышки (какие-то абстрактные сочетания слов). Необходимо знать конкретно, что нужно для Вас:

Вот примерно такие вопросы Вы должны себе задавать, а не завуалированными словами типа гидравлических расчетов.

Мои разработанные статьи универсальные, в моих статьях Вы найдете множество полезных расчетов.

Некоторая полезная информация закрыта и находиться в видеокурсе Перейти на курс

Источник

Гидравлический расчет системы отопления

Доброго всем времени суток! Сегодня я опишу как нужно делать гидравлический расчет системы отопления и что это вообще такое. Начнем с последнего вопроса.

Что такое гидравлический расчет и для чего он нужен?

Гидравлический расчет системы отопления это математический алгоритм, в результате выполнения которого мы получим необходимый диаметр труб в данной системе (имеется ввиду внутренний диаметр).

Кроме того, будет понятно какой нам необходимо использовать циркуляционный насос — определяется напор и расход насоса.

Все это даст возможность сделать систему отопления экономически оптимальной.

Производится он на основании законов гидравлики — специального раздела физики, посвященного движению и равновесию в жидкостях.

Теория гидравлического расчета системы отопления

Теоретически ГР отопления основан на следующем уравнении:

Данное равенство справедливо для конкретного участка.

Расшифровывается это уравнение следующим образом:

Из формулы видно, что потери давления тем больше, чем она длиннее и чем больше в ней отводов или других элементов, уменьшающих проход или меняющих направление потока жидкости.

Давайте выведем чему равны R и z. Для этого рассмотрим еще одно уравнение, показывающее потери давления от трения об стенки труб:

Это уравнение Дарси — Вейсбаха. Давайте расшифруем его:

Из этого уравнения устанавливается важная зависимость — потери давления на трение тем меньше, чем больше внутренний диаметр труб и меньше скорость движения жидкости.

Причем, зависимость от скорости здесь квадратичная. Потери в отводах, тройниках и запорной арматуре определяются по другой формуле:

Из данного уравнения также видно, что падение давления возрастает с увеличением скорости жидкости.

Также, стоит сказать, что в случае применения низкозамерзающего теплоносителя также будет играть важную роль его плотность — чем она выше тем тяжелее циркуляционному насосу.

Поэтому при переходе на «незамерзайку» возможно придется заменить циркуляционный насос.

Из всего вышеизложенного выведем следующее равенство:

Отсюда получаем следующие равенства для R и z:

Теперь давайте разберемся в том, как используя эти формулы рассчитать гидравлическое сопротивление.

Гидравлический расчет системы отопления: пример расчета

Часто инженерам приходится рассчитывать системы отопления на больших объектах.

В них большое количество приборов отопления и много сотен метров труб, но считать все равно нужно.

Ведь без ГР не получится правильно подобрать циркуляционный насос.

К тому же ГР позволяет установить еще до монтажа будет ли работать все это.

Для упрощения жизни проектировщикам разработаны различные численные и программные методы определения гидравлического сопротивления. Начнем от ручного к автоматическому.

Приближенные формулы расчета гидравлического сопротивления

Для определения удельных потерь на трение в трубопроводе используется следующая приближенная формула:

Здесь сохраняется практически квадратичная зависимость от скорости движения жидкости в трубопроводе.

Данная формула справедлива для скоростей 0,1-1,25 м/с.

Если у вас известен расход теплоносителя, то есть приближенная формула для определения внутреннего диаметра труб:

Получив результат необходимо воспользоваться следующей таблицей для получения диаметра условного прохода:

Наиболее трудоемким будет расчет местных сопротивлений в фитингах, запорной арматуре и приборах отопления.

Ранее я упоминал коэффициенты местного сопротивления ξ, их выбор делается по справочным таблицам.

Если с углами и запорной арматурой все ясно, то вот выбор КМС для тройников превращается в целое приключение.

Чтобы стало понятно о чем я говорю, посмотрим на следующую картинку:

По картинке видно, что у нас имеется целых 4 вида тройников, для каждого из которых будут свои КМС местного сопротивления.

Трудность тут будет состоять в правильном выборе направления тока теплоносителя.

Для тех кому очень нужно, приведу здесь таблицу с формулами из книги О.Д. Самарина «Гидравлические расчеты инженерных систем»:

Эти формулы можно перенести в MathCAD или любую другую программу и рассчитать КМС с погрешностью до 10 %.

Формулы применимы для скоростей движения теплоносителя от 0,1 до 1,25 м/с и для труб с диаметром условного прохода до 50 мм.

Такие формулы вполне подойдут для отопления коттеджей и частных домов. Теперь рассмотрим некоторые программные решения.

Программы для расчета гидравлического сопротивления в системах отопления.

Сейчас в интернете можно найти много различных программ для расчета отопления платных и бесплатных.

Понятное дело, что платные программы обладают более мощным функционалом, чем бесплатные и позволяют решать более широкий круг задач.

Такие программы имеет смыл приобретать профессиональным инженерам-проектировщикам.

Обывателю, который хочет самостоятельно посчитать систему отопления в своем доме будет вполне достаточно бесплатных программ.

Ниже приведу список наиболее распространенных программных продуктов:

Есть еще несколько других решений. В основном от производителей труб и фитингов.

Производители затачивают программы для расчета под свои материалы и тем самым в какой-то степени вынуждают покупать их материалы. Это такой маркетинговый ход и в нем нет ничего плохого.

Итоги статьи

Расчет гидравлического сопротивления системы отопления дело прямо-таки не самое простое и требующее опыта.

Ошибки здесь могут стоить очень дорого. Отдельные ветки и стояки могут не работать. По ним просто не будет циркуляции.

По этой причине лучше чтобы этим занимались люди с образованием и опытом таких работ.

Сами монтажники практически никогда не занимаются расчетами.

Они везде стремятся делать одни и те же решения, которые работали у них ранее.

Но то, что работало у другого человека не обязательно будет работать у вас.

По этому настоятельно рекомендую обратиться к инженеру и сделать полноценный проект. На этом пока все, жду ваших вопросов в комментариях.

Источник

Как провести гидравлические расчеты системы отопления?

Обеспечить бесперебойную работу отопительной системы помогут правильно выполненные гидравлические расчеты еще на стадии ее проектирования. Они позволят узнать точные расходы по каждому из элементов цепи, а в идеале помогут минимизировать расходы на ремонт труб, их эксплуатацию и энергозатраты. При этом отопительный контур должен стабильно и бесшумно работать.

Зачем нужен гидравлический расчет?

При гидравлическом расчете находятся решения следующих важных задач:

Исходя из важности данных задач, необходимо уделить расчетам максимальное внимание.

Алгоритм проведения расчетов

Чтобы провести полный гидравлический расчет системы, вначале нужно пройти несколько этапов:

Гидравлический расчет трубы

Эффективность отопительной системы во многом зависит от правильности выбранного диаметра труб, при этом можно ориентироваться на приведенные ниже показатели.

Для металлопластиковых труб:

Нумерация расчетных участков трубопровода начинается от источника тепла. Узловые точки, расположенные в местах трубопровода, обозначаются заглавными буквами, но на сборных трубопроводах их указывают со штрихом. На распределительных приборных ветках такие узлы обозначаются арабскими цифрами. Длины расчетных трубопроводов определяются по планам отопления, выполненным в масштабе. Они идут с точностью в 0,1 метр.

Расчет расхода теплоносителя

Задействованный объем теплоносителя, который имеется в радиаторах и трубах, должен обеспечивать нормальную температуру внутри дома, невзирая на то, какая погода будет за его стенами.

Она вычисляется по формуле:

Гидравлический расчет скорости теплоносителя

Важный показатель, который также рассчитывается на всех участках трубы до момента подключения к радиатору. Скорость движения жидкости вычисляется по формуле:

Гидравлический расчет напора

Теплоноситель, протекая по замкнутому контуру, преодолевает определенное гидравлическое сопротивление, чем оно больше, тем мощнее нужно покупать насос. Так, без его расчета невозможно правильно выбрать насос. Так, без его расчета невозможно правильно выбрать насос.

Расчет местных сопротивлений

Они приходятся на места соединения труб с фитингами, запорной арматурой или отопительным оборудованием. Потери напора в этом случае рассчитывается по формуле:

Вычисление потерь давления в контуре

При вычислениях учитывается и «обратка», и подача. Формула выглядит следующим образом:

Проведение гидравлических расчетов в Excel

Существует несколько профессиональных и любительских программ, которые после введения формул помогают вычислять все нужные параметры. Самой популярной является Excel. В ней нет расшифровки формул, поэтому их нужно изучить заранее, чтобы затем только подставлять нужные значения.

Чтобы выполнить расчеты в Excel нужно заранее подготовить последовательность действий и подобрать нужные формулы.

Примерное заполнение табличных полей этой программы выглядит следующим образом:

Внизу предоставлено видео, на котором рассказано как провести гидравлический расчет теплосети по каждому определенному параметру в программе ZuluNetTools с последующей перегонкой результатов в таблицы Excel:

Особенности выполнения вычислений в одно- и двухтрубной системе

Если в двухтрубной схеме осуществляется попутное движение теплоносителя, то для проведения расчетов выбирается кольцо с более нагруженным стояком, которое завязано через нижний радиатор, а в однотрубной системе выбирается кольцо с самым сильно нагруженным стояком.

Если используется тупиковое движение горячей воды, то для двухтрубной схемы берется кольцо нижней батареи, вмонтированной в самый дальний стояк. При горизонтальном виде разводки применяется самая загруженная ветка надподвального этажа.

Видео: Первый самостоятельный гидравлический расчет

В следующем видео предлагается узнать, в чем принцип подобных расчетов, а также как же можно их провести с помощью специальной программы Valtec, Excel или обычных математических подсчетов:

Источник

Гидравлический расчёт системы отопления

Сегодня разберём, как произвести гидравлический расчёт системы отопления. Ведь по сей день распространяется практика проектирования отопительных систем по наитию. Это в корне неверный подход: без предварительного расчёта мы задираем планку материалоёмкости, провоцируем нештатные режимы работы и лишаемся возможности добиться максимальной эффективности.

Цели и задачи гидравлического расчёта

С инженерной точки зрения жидкостная система отопления представляется достаточно сложным комплексом, включающим устройства генерации тепла, его транспортировки и выделения в обогреваемых помещениях. Идеальным режимом работы гидравлической системы отопления считается такой, при котором теплоноситель поглощает максимум тепла от источника и передаёт его комнатной атмосфере без потерь в процессе перемещения. Конечно, такая задача видится совершенно недостижимой, однако более вдумчивый подход позволяет предсказать поведение системы в различных условиях и максимально приблизиться к эталонным показателям. Это и есть главная цель проектирования систем отопления, важнейшей частью которого по праву считается гидравлический расчёт.

Практические цели гидравлического расчёта таковы:

Можно сказать больше: без хотя бы базовых расчётов невозможно добиться приемлемой стабильности работы и долговечного использования оборудования. Моделирование действия гидравлической системы, по сути, является базисом, на котором строится вся дальнейшая проектная разработка.

Виды систем отопления

Задачи инженерных расчётов такого рода осложняются высоким разнообразием систем отопления, как с точки зрения масштабности, так и в плане конфигурации. Различают несколько видов отопительных развязок, в каждой из которых действуют свои закономерности:

1. Двухтрубная тупиковая система — наиболее распространённый вариант устройства, неплохо подходящий для организации как центральных, так и индивидуальных контуров обогрева.

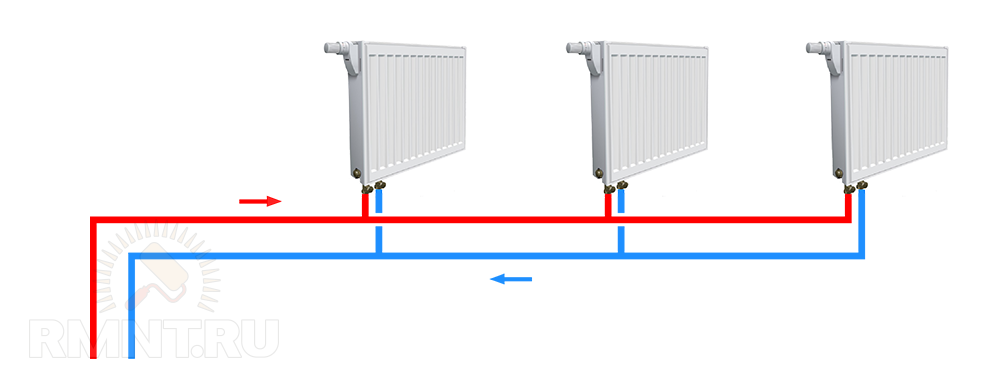

Двухтрубная тупиковая система отопления

2. Однотрубная система или «Ленинградка» считается лучшим способом устройства гражданских отопительных комплексов тепловой мощностью до 30–35 кВт.

Однотрубная система отопления с принудительной циркуляцией: 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — кран Маевского; 5 — расширительный бак; 6 — циркуляционный насос; 7 — слив

3. Двухтрубная система попутного типа — наиболее материалоёмкий вид развязки отопительных контуров, отличающийся при этом наивысшей из известных стабильностью работы и качеством распределения теплоносителя.

Двухтрубная попутная система отопления (петля Тихельмана)

4. Лучевая разводка во многом схожа с двухтрубной попуткой, но при этом все органы управления системой вынесены в одну точку — на коллекторный узел.

Лучевая схема отопления: 1 — котёл; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — циркуляционный насос

Прежде чем приступить к прикладной стороне расчётов, нужно сделать пару важных предупреждений. В первую очередь нужно усвоить, что ключ к качественному расчёту лежит в понимании принципов работы жидкостных систем на интуитивном уровне. Без этого рассмотрение каждой отдельно взятой развязки превращается в переплетение сложных математических выкладок. Второе — практическая невозможность изложить в рамках одного обзора больше, чем базовые понятия, за более подробными разъяснениями лучше обратиться к такой литературе по расчёту отопительных систем:

Определение расхода и скорости движения теплоносителя

Наиболее известная методика расчёта гидравлических систем основывается на данных теплотехнического расчёта, которым определяется норма восполнения теплопотерь в каждом помещении и, соответственно, тепловая мощность радиаторов, в них установленных. На первый взгляд всё просто: мы имеем общее значение тепловой мощности и затем дозируем поступление теплоносителя к каждому нагревательному прибору. Для большего удобства предварительно строится аксонометрический эскиз гидравлической системы, который аннотируется требуемыми показателями мощности радиаторов или петель водяного тёплого пола.

Аксонометрическая схема системы отопления

Переход от теплотехнического расчёта к гидравлическому осуществляется путём введения понятия массового потока, то есть некой массы теплоносителя, подводимого к каждому участку отопительного контура. Массовый поток есть отношение требуемой тепловой мощности к произведению удельной теплоёмкости теплоносителя на разность температур в подающем и возвратном трубопроводе. Таким образом, на эскизе отопительной системы отмечают ключевые точки, для которых указывается номинальный массовый поток. Для удобства параллельно определяется и объёмный поток с учётом плотности используемого теплоносителя.

Логика здесь проста: чтобы доставить необходимое количество тепла к радиатору, нужно сперва определить объём или массу теплоносителя с заданной теплоёмкостью, проходящего через трубопровод за единицу времени. Для этого требуется определить скорость движения теплоносителя в контуре, которая равна отношению объёмного потока к площади сечения внутреннего прохода трубы. Если расчёт скорости ведётся относительно массового потока, в знаменатель нужно добавить значение плотности теплоносителя:

V = G / (ρ · f)

Данные о расходе и скорости необходимы для определения условного прохода труб развязки, а также подачи и напора циркуляционных насосов. Устройства принудительной циркуляции должны создавать избыточное давление, позволяющее преодолеть гидродинамическое сопротивление труб и запорно-регулирующей арматуры. Наибольшую сложность представляет гидравлический расчёт систем с естественной (гравитационной) циркуляцией, для которых требуемое избыточное давление рассчитывается по скорости и степени объёмного расширения нагреваемого теплоносителя.

Потери напора и давления

Расчёт параметров по описанным выше соотношениям был бы достаточен для идеальных моделей. В реальной жизни и объёмный поток, и скорость теплоносителя всегда будут отличаться от расчётных в разных точках системы. Причина тому — гидродинамическое сопротивление движению теплоносителя. Оно обусловлено рядом факторов:

Задача нахождения падения давления и скорости на разных участках системы по праву считается наиболее сложной, она лежит в области расчётов гидродинамических сред. Так, силы трения жидкости о внутренние поверхности трубы описываются логарифмической функцией, учитывающей шероховатость материала и кинематическую вязкость. С расчётами турбулентных завихрений всё ещё сложнее: малейшее изменение профиля и формы канала делает каждую отдельно взятую ситуацию уникальной. Для облегчения расчётов вводится два опорных коэффициента:

Эти коэффициенты указываются производителями труб, клапанов, кранов, фильтров для каждого отдельно взятого изделия. Пользоваться коэффициентами достаточно легко: для определения потери напора Кмс умножают на отношение квадрата скорости движения теплоносителя к двойному значению ускорения свободного падения:

Δh_мс = К_мс (V 2 /2g) или Δp_мс = К_мс (ρV 2 /2)

Потеря напора на линейных участках представляет собой отношение пропускной способности канала к известному коэффициенту пропускной способности, причём результат деления нужно возвести во вторую степень:

Р = (G/Kvs) 2

Предварительная балансировка системы

Важнейшей финальной целью гидравлического расчёта системы отопления является вычисление таких значений пропускной способности, при которых в каждую часть каждого контура отопления поступает строго дозированное количество теплоносителя с определённой температурой, чем обеспечивается нормированное выделение тепла на нагревательных приборах. Эта задача лишь на первый взгляд кажется сложной. В действительности балансировка выполняется за счёт регулировочных клапанов, ограничивающих проток. Для каждой модели клапана указывается как коэффициент Kvs для полностью открытого состояния, так и график изменения коэффициента Kv для разной степени открытия регулировочного штока. Изменяя пропускную способность клапанов, которые, как правило, устанавливаются в точках подключения нагревательных приборов, можно добиться искомого распределения теплоносителя, а значит, и количества переносимой им теплоты.

Есть, однако, небольшой нюанс: при изменении пропускной способности в одной точке системы меняется не только фактический расход на рассматриваемом участке. Из-за снижения или увеличения протока в некой степени меняется баланс во всех остальных контурах. Если взять для примера два радиатора с разной тепловой мощностью, соединённых параллельно при встречном движении теплоносителя, то при увеличении пропускной способности прибора, стоящего в цепи первым, второй получит меньше теплоносителя из-за увеличения разницы в гидродинамическом сопротивлении. Напротив, при снижении протока за счёт регулировочного клапана все остальные радиаторы, стоящие по цепочке дальше, получат больший объём теплоносителя автоматически и будут нуждаться в дополнительной калибровке. Для каждого типа разводки действуют свои принципы балансировки.

Программные комплексы для расчётов

Очевидно, что выполнение расчётов вручную оправдано только для малых систем отопления, имеющих максимум один или два контура с 4–5 радиаторами в каждом. Более сложные системы отопления тепловой мощностью свыше 30 кВт требуют комплексного подхода при расчёте гидравлики, что расширяет спектр используемых инструментов далеко за пределы карандаша и листа бумаги.

Danfoss C.O. 3.8

На сегодняшний день существует достаточно большое количество программного обеспечения, предоставляемого крупнейшими производителями отопительной техники, такими как Valtec, Danfoss или Herz. В подобных программных комплексах для расчёта поведения гидравлики используется та же методология, которая была описана в нашем обзоре. Сначала в визуальном редакторе моделируется точная копия проектируемой системы отопления, для которой указываются данные о тепловой мощности, типе теплоносителя, протяжённости и высоте перепадов трубопроводов, используемой арматуре, радиаторах и змеевиках тёплого пола. В библиотеке программы имеется широкий спектр гидротехнических устройств и арматуры, для каждого изделия производитель заблаговременно определил рабочие параметры и базовые коэффициенты. При желании можно добавить и сторонние образцы устройств, если для них известен требуемый перечень характеристик.

В финале работы программа даёт возможность определить подходящий условный проход труб, подобрать достаточную подачу и напор циркуляционных насосов. Расчёт завершается балансировкой системы, при этом в ходе симуляции работы гидравлики происходит учёт зависимостей и влияния изменения пропускной способности одного узла системы на все остальные. Практика показывает, что освоение и использование даже платных программных продуктов оказывается дешевле, чем если бы выполнение расчётов поручалось подрядным специалистам.
