Для чего дырка в иллюминаторе самолета
Отверстие в иллюминаторе самолета
Те, кто когда-либо летал в самолете, сидя у окна, могли заметить, что в иллюминаторе есть небольшое отверстие. Его наличие удивляет всех, а некоторых это даже может пугать. Но оно вовсе неопасно, а наоборот – полезно. В чем же секрет?
Что это за дыра?
Отверстие расположено в нижней части окна, прямо по центру. Фактически оно находится между 2-м и 3-м оконным стеклом, то есть наружу оно не выходит. Как оказывается, это отверстие называют сапунным или выпускным, и оно выполняет важную функцию – регулирует давление внутри окна, защищая его от разрушения.
Дело в том, что по мере подъема самолета вверх давление воздуха сильно падает. Это происходит как в салоне, так и за бортом. Однако внутри судна установлена система наддува, которая нагнетет кондиционированный воздух и таким образом поддерживает уровень давления на комфортном и безопасном для человека уровне. Если все работает правильно, пассажиры даже не заметят, какие изменения происходят за бортом, и смогут пережить перелет, не потеряв сознание и не страдая от гипоксии – опасного состояния, которое возникает из-за недостатка кислорода.
Это означает, что пока самолет находится в воздухе, развивается огромная разница в давлениях внутри кабины и окружающей атмосферы. Эта разница создает большую физическую нагрузку на окна самолета, так как весь воздух отчаянно хочет выйти наружу, чтобы исправить дисбаланс.

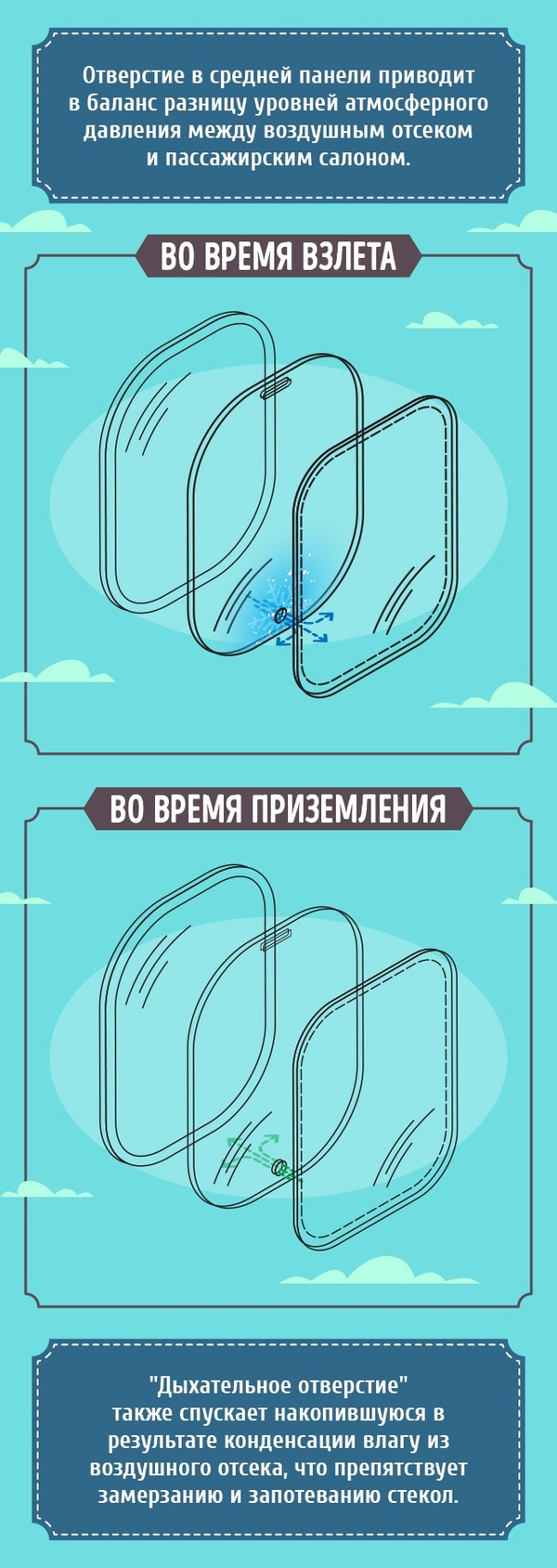

Эти нюансы и были учтены при проектировании иллюминаторов для летательных аппаратов. Окна состоят из трех отдельных стеклянных панелей. И средняя, и внешняя панели достаточно прочны, чтобы выдержать разницу в давлении самостоятельно, но при нормальных обстоятельствах именно внешняя панель принимает на себя нагрузку. А все благодаря сапунному отверстию в иллюминаторе. Оно нужно для того, чтобы уравновесить действующие силы между пассажирской кабиной самолета и воздушным зазором между стеклами.
Если внешнее стекло выходит из строя (что происходит крайне редко), его защитную роль будет выполнять среднее. И да, в этом случае будет небольшая утечка воздуха через вентиляционное отверстие, но в этом нет ничего страшного, так как система наддува самолета в состоянии справиться с такой задачей.
Внутренняя панель является неструктурной, но она помогает защитить остальные части окна от повреждений, вызванных пассажирами.
Существует также эстетическая функция отверстия – оно выпускает влагу из зазора между внутренним и внешним стеклами, чтобы они не запотевали или не замерзали. Благодаря этому пассажиры могут любоваться чудесными пейзажами.
Маленькие отверстия в некоторых окнах самолета – не прихоть конструкторов, а нужный элемент жизнедеятельности
Зачем в иллюминаторах самолета нужны маленькие отверстия?
Задумывались ли вы когда-нибудь об этих крошечных отверстиях в самолете? Те, кто летят в первый раз и видят подобные дырки, иногда паникуют. Но не стоит беспокоиться! Эти отверстия в окнах нужны по важным причинам.
Независимо от того, всегда ли достается в самолете место у окна, вы наверняка видели в некоторых окнах самолета необычные крошечные отверстия. Хотя в некоторых моделях самолетов они могут быть такими маленькими, что увидеть их можно, только сев у окна. Многих смущает подобная концепция расположения отверстий в иллюминаторах. Особенно учитывая то, что полет проходит, по сути, в трубе под давлением на высоте 10 000 метров, где снаружи почти нет воздуха. Но не нужно паниковать. Эти отверстия на самом деле держат всех пассажиров в безопасности.
Когда самолет взлетает и поднимается на высоту, давление воздуха падает. Внутренняя часть самолета находится под давлением, и это позволяет пассажирам дышать. Правда, это не означает, что наши тела не чувствуют изменений, например, причина, по которой внутри самолета достаточно прохладно, состоит в том, чтобы не дать некоторым чувствительным пассажирам потерять сознание. Разница в давлении воздуха внутри салона и снаружи самолета создает огромную нагрузку на сам самолет.
Крошечные же отверстия в окнах самолета необходимы для выравнивания давления за счет лишнего отвода воздуха. То есть для того, чтобы уравновесить давление между салоном и тройными панелями, из которых состоят окна самолета. Внутренняя панель иллюминатора менее прочная. Она служит преимущественно для звуко- и теплоизоляции. Внешняя панель самая прочная, поскольку она испытывает колоссальные нагрузки. Средняя панель в окне служит в качестве дополнительной защиты, например на тот случай, когда внешняя часть панели стекла повредится.
Есть еще одно преимущество отверстий в окнах самолета. Они защищают окна от запотевания. Разница температур внутри кабины и снаружи самолета настолько существенна, что без сливного отверстия, выпускающего влагу из воздушного зазора между панелями, окна самолета запотевали бы и замерзали. Так что будьте благодарны инженерам, которые с помощью таких вот отверстий не только сделали полет более безопасным, но и более комфортным. Ведь сами понимаете, что с заледенелыми окнами мы бы не смогли любоваться живописными видами земли.
Зачем в иллюминаторах самолетов делают маленькие дырочки
Летать на самолетах в наши дни стало так же привычно, как и ездить на автобусе. И все же, у многих замирает сердце при посадке в воздушное судно. Все-таки придется провести несколько часов на высоте в несколько тысяч метров, где температура опускается ниже 70 градусов. Это пространство не пригодно для жизни людей, но люди смогли его покорить.
Интерес вызывает каждая деталь в самолете. К примеру, зачем в иллюминаторах самолетов делают маленькие дырочки?
Небесный стеклопакет
Микроскопическое отверстие находится в самом низу иллюминатора. На высоте пространство вокруг отверстия может даже затягиваться инеем.
Возникает вопрос – неужели это дыра «на улицу»? Нужна ли она для вентиляции – ведь вентиляционные системы в самолете устроены совсем по-другому. Вряд ли для этого нужны какие-то дырочки.
Действительно, отверстие в «окне» самолета с вентиляцией никак не связано. И оно не проходит насквозь, а доходит лишь до внешнего слоя иллюминатора.
Дело в том, что «окошко» самолета – это многослойный стеклопакет. Внешний слой изготавливают чаще всего из акрилового пластика. Этот материал способен выносить огромные нагрузки. Он не треснет при контакте с воздушными массами и экстремально низкими температурами.
Внутренний слой окна более нежный. Эту часть иллюминатора изготавливают из менее прочных сортов пластика, так как в салоне температуры вполне комфортные.
Предотвратить давление
Пространство между слоями пластика в иллюминаторе заполнено воздухом. Давление с внешней стороны «окна» и внутри салона очень разное. При взлете и посадке вообще происходят скачки давления, поэтому у пассажиров и закладывает уши.
Колебания давления могут привести к тому, что внутренний слой иллюминатора не выдержит и лопнет. Поэтому конструкторы и придумали дырочки в стекле – они способствуют распределению воздуха и балансу давления.
Поэтому отверстие в стекле выполняет только эту роль – снижает давление внутри стеклопакетов воздушного судна. И это отверстие, как и каждая деталь в самолете, очень важное. Ведь страшно даже представить, что может случиться, если окна в самолете начнут лопаться.
Но конструкторские решения в воздушных судах продуманы до мелочей, и все это служит для обеспечения безопасности пассажиров.
Подписывайтесь на наш канал Яндекс Дзен и ставьте палец вверх!
Если быть точнее. Внешнее стекло – основное, силовое, на его плечи ложатся нагрузки от перепадов давления. А среднее – дублирующее, установлено на случай разрушения внешнего силового. Отверстие выравнивает давление вокруг среднего стекла, предотвращая от нагрузок, свойственных внешнему. Тем самым среднее стекло предохраняется от т. н. “усталости” (постепенного снижения прочности), т. к. оно “не работает”. Благодаря этому дублирующее стекло можно сделать тоньше и легче – некоторое время (если разрушится внешнее) оно сможет выдерживать нагрузки, а экономия массы – существенная. Внутреннее стекло – просто защитное, иногда и не устанавливается.
Отверстие – простое и лаконичное решение. Раньше делалось по-другому (отдельная интересная тема). Есть конструкции, где среднее стекло силовое, а внешнее – дублирующее (Ил-18, – 62). Но в любых случаях дублирующее стекло разгружают от перепадов давления, чтобы оно было готово “пригодиться в трудную минуту”. 😉
Так вот зачем нужна эта дырочка в иллюминаторе самолета
Всем нам бывает необходимо как-то развлечься во время перелета — независимо от того, долгим или коротким будет наш авиарейс. Путешествуя над облаками, мы можем невольно поймать себя на мысли о мироздании, о цели нашего существования и подобной всячине. А еще об этих дырочках в иллюминаторах. Отверстия в корпусе самолета не хотел бы наблюдать ни один пассажир, но эти — не брак и не поломка, без них просто не обойтись!
А давление в привычные метрические единицы нельзя было перевести? Хотя даже если и переведешь, тема не то что не раскрыта, она даже не начата.
фунты на дюйм квадратный, ага, яснопонятно
А можно в нормальных значениях? Мы же не в средневековье. А то высота в метрах, а давление в дюймах и футах. Мне с конвертером сидеть? Понятно, что можно просто по цифрам прикинуть, но всё таки.
ну на каждом паблике, на которых был, видел такого рода тему 😂
1967 год. Аэропорт Елизово, Камчатка
Самолёты Второй мировой войны, которые всё ещё стоят на вооружении
Нетрудно догадаться, какие именно. Дуглас DC3 Дакота и их варианты, которых наклепали столько, что в гражданской авиации их хватит ещё не на один век. Немудрено, что при таком достатке запчастей и техподдержке со стороны частных авиационных производителей они до сих пор применяются в качестве военных бортов.
Крупнейшим военным эксплуатантом этих самолётов является ЮАР. Эскадрилья 35, сформированная 15 февраля 1945 года, изначально была укомплектована Каталинами, Сандерлендами, Гарвардами, Спитфайрами, Оксфордами и Вентурами. Однако в 1957 году союзники им подкинули тяжёлые противолодочные самолёты Авро Шеклтон, чтобы эффективнее перехватывать советские подводные лодки.
Собственно, на этих Шеклтонах они и гоняли по ноябрь 1984 года, покуда было реально их поддерживать в лётном состоянии. Однако песец подкрался незаметно, замену добыть не удалось, и ЮАР остались без противолодочной авиации. Не прошло и года, как они придумали, чем заткнуть эту брешь. У них же до сих пор был огромный транспортный флот из DC3/C-47!
Грузоподъёмность, конечно, не шеклтоновская, но шо имеем, то имеем. Сначала переоборудовали четыре стоковые старые Дакоты, которые были в варианте учебных навигационных самолётов. В 1994 году их заменили заменили на «новые» модернизированные по самые помидоры Турбо-Дакоты в исполнении C-47TP. Модернизацию произвела американская компания Baslair.
Конечно, Шэклтоны они так и не заменили, но за такой бюджет вполне нормальное решение.
Некоторые модернизированы в танкеры грузоподьёмностью 3000 литров воды. Используются для того, чтобы прибивать пыль в сухую погоду, для профилактики заболеваний дыхательных путей и для улучшения видимости на авиабазах и в аэропортах.
Модернизированные уже знакомым нам Баслэйром самолёты в 1994 году получили турбовинтовые моторы.
Примечательно, что два борта, из которых сделали эти ганшипы, принимали непосредственное участие во Второй мировой войне. Один принадлежал ВВС США и использовался в высадке в Нормандию, другой принадлежал ВВС Великобритании.
К слову, о Королевских ВВС Великобритании. У них стоит на вооружении один немодернизированный С-47, он является частью мемориальной эскадрильи Battle Of Britain Memorial Flight.
Наряду с ним вахту памяти несут Авро Ланкастер, шесть Спитфайров, два Харрикейна и два Чипманка (канадского производства).
В США в составе 6-й эскадрильи специального назначения ещё числится один ганшип AC-47. Также в Боевом учебном подразделении, которое специализируется на освоении старой техники США, НАТО, СССР и Китая, есть один BT-67.
В ВВС Гватемалы, Мали и Мавритании тоже летают по одному BT-67, используются в качестве транспортов.
Возможно, в ВВС Северной Кореи до сих пор живы несколько Ли-2, но инфа непроверенная.
В ближайшее время количество этих самолётов на вооружении бедных стран только увеличится. Баслэйр продолжает добывать фюзеляжи Дакот и модернизировать их. Так почти 85-летние куски дюраля возвращаются на военную службу в наши дни.
Зачем в иллюминаторе самолёта делают небольшое отверстие
Казалось бы, со стороны иллюминатор – это просто округлое окошечко в самолёте. Но если рассмотреть его устройство, станет понятно, что это сложное технологическое приспособление, где каждая деталь играет свою роль.
Взгляните на форму иллюминатора. В 100% случаев в современных самолётах он будет округлой формы, а никакой другой. Такая форма позволяет обеспечить целостность конструкции в районе проёмов под иллюминатор.
На заре реактивной авиации были распространены прямоугольные проёмы, но эксперты выявили, что несколько катастроф произошли по причине того, что области возле иллюминаторов начали растрескиваться от динамического напора и больших скоростей полёта. Только овальная или круглая форма позволяет равномерно распределить нагрузку от давления и перепадов температуры.
Устройство иллюминатора
Как можно догадаться, это технологический застеклённый проём, позволяющий свету проникать в салон. В проёме находятся несколько слоёв с обязательной воздушной прослойкой между ними. Повреждение одного из слоёв не вызовет фатальной разгерметизации салона. Пластиковый слой, к которому может прикасаться пассажир, укрывает силовые слои и выполняет функцию теплоизолятора.
Иллюминаторы должны быть расположены между металлическим оребрением самолёта, опять же, для увеличения прочности. Стеклопакет способен выдержать давление в несколько тонн, так что едва ли буйному путешественнику удастся разбить стекло без подготовки.
Обобщая сказанное нужно сказать, что иллюминатор состоит из рамы, внешнего стекла, уплотнителя, внутреннего стекла, отдушины (той самой дырочки).
По поводу катастроф. К заключению о том, что самолёты должны иметь округлую форму, конструкторы пришли в 1954 году после двух катастроф первого серийного реактивного пассажирского самолёта «Комета». Самолёты разрушались прямо в воздухе: подвели квадратные окна, на углах которых образовывались трещины.
Зачем нужно отверстие в иллюминаторе
Очевидно, оно там не просто так. Нужно напомнить, что стеклопакет многослойный, и отверстие расположено лишь на внутреннем слое. Не нужно переживать, что он выходит наружу. Чем больше самолёт разгоняется и чем выше поднимается, тем сильнее перепады давления и температур. Без данного отверстия стеклопакет просто рассыпался бы на кусочки. Но хорошо, что оно есть.
Таким образом, давление между внутренним и внешним слоем становится оптимальным, удаляется лишний воздух из прослойки. Дополнительно такая дырочка не позволяет стеклу запотевать или подвергаться заиндевению.
Вывод: рассматриваемое отверстие нужно для выравнивания давления за бортом и на борту самолёта.
