СРЕДСТВА ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ РАБОТЫ АВТОКРАНОВ С ОБЪЕМНЫМ ГИДРОПРИВОДОМ
ВЫНОСНЫЕ ОПОРЫ АВТОКРАНОВ
Выносные опоры служат для обеспечения устойчивости автокрана и разгрузки ходовой части базового автомобиля при работе стрелой.
По конструктивному выполнение выносные опоры автокранов бывают выдвижными, откидными, поворотно-выдвижными и поворотно-откидными.
Выдвижная опора (см. рис. 21) представляет собой гидравлический цилиндр одностороннего действия, состоящий из корпуса
цилиндра 3 с приваренным днищем, штока 2 с головкой, имеющей шаровое углубление, поршня 1, головки цилиндра 4 и опоры 5. Опора имеет шаровую головку и соединена со штоком шарнирно двумя хомутами 7. Шаровая головка затянута хомутами так, чтобы опора проворачивалась в днище штока от усилия руки без ощущения люфта. Степень затяжки регулируется шайбами 6. Шарнирное соединение обеспечивает приспособляемость опоры к неровностям рабочей площадки.
Корпус гидроцилиндра 3 жестко прикреплен к неподвижной раме автокрана. При подаче рабочей жидкости в поршневую полость шток гидроцилиндра начинает выдвигаться, и тарелка, сидящая на штоке шарнирно, упирается в грузовую площадку, вывешивая автокран на опорах. Для таких опор применяются односторонние гидроцилиндры, у которых отношение рабочей площади со стороны поршня F1 к рабочей площади со стороны штока F2 составляет 2. 5,75. Это связано с тем, что при выдвижении штока гидроцилиндра требуется максимальное усилие для установки автокрана в транспортное положение, и максимальный диаметр штока, необходимый для обеспечения его устойчивости. При обратном ходе достаточно лишь усилия для вытягивания штока и складывания выдвижной опоры в транспортное положение. Выдвижные опоры применяются на всех выпускаемых автокранах, надежны и долговечны в, эксплуатации (табл. 19).
19. Техническая характеристика выносных опор, мм
Выдвижная телескопическая опора (рис. 62) состоит из трех телескопических балок: неподвижной 1, средней 3 и нижней 5,
Неподвижная балка соединяется жестко с рамой автокрана и имеет кронштейн для крепления корпуса гидроцилиндра 2, средняя балка с помощью кронштейна соединяется со штоком гидроцилиндра. Нижняя балка имеет ряд отверстий и соединяется со средней балкой с помощью фиксатора 4 вручную.
Для установки выносной опоры в рабочее положение необходимо вынуть фиксатор 4, опустить нижнюю балку до требуемого уровня, закрепить ее и с помощью гидроцилиндра 2 производить дальнейшее опускание опоры и вывешивание рамы в горизонтальное положение.
К преимуществам такой опоры следует отнести ее малую длину в сложенном состоянии, меньшие, чем у других опор, длину и ход гидроцилиндра, а также полную разгрузку гидроцилиндра от изгибающих усилий, возникающих в процессе работы стрелы автокрана и отрицательно влияющих на долговечность уплотнений. Недостатком опоры является ручная установка нижней балки.
По заданной реакции на опору R0 и заданному рабочему давлению р в гидросистеме автокрана диаметр гидроцилиндра определяется по формуле
Для обеспечения заданного коэффициента устойчивости автокрана при работе стрелой выдвижные опоры должны находиться на большем расстоянии от оси базового автомобиля, чем при транспортном положении, когда их установка определяется габаритом автокрана по ширине. Следовательно, выдвижные опоры должны быть раздвигающимися (рис. 63, а).
Для этого корпус выдвижной опоры 3 крепится жестко к выдвижной телескопической балке 2 (рис. 63, а), которая перед началом работы автокрана выдвигается, увеличивая тем самым его опорный контур. Выдвижение и фиксация балки производятся вручную или с помощью гидроцилиндра 1.
В автокране 4903 применяются поворачивающиеся выдвижные опоры, у которых увеличение опорного контура происходит за счет поворота выдвижной опоры относительно оси 1—I (рис. 63, б, в). Корпус выдвижной опоры 3 крепится с помощью оси 4 к балке 1. Поворот и фиксация опоры осуществляются вручную с помощью фиксатора 2.
Рис. 62. Выдвижная телескопическая опора.
Откидная выносная опора (рис. 64, а) крепится к кронштейну рамы автокрана 4 и состоит из откидной балки 3, собственной опоры 2 и гидроцилиндра 1, шток которого скользит по пазу откидной балки.
Усилие, развиваемое гидроцилиндром, определяют из зависимости
Рис. 63. Выдвижные опоры: а — раздвигающаяся; б, в — поворачивающиеся.
Что такое выносные опоры
СРЕДСТВА ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ РАБОТЫ АВТОКРАНОВ С ОБЪЕМНЫМ ГИДРОПРИВОДОМ
ВЫНОСНЫЕ ОПОРЫ АВТОКРАНОВ
Выносные опоры служат для обеспечения устойчивости автокрана и разгрузки ходовой части базового автомобиля при работе стрелой.
По конструктивному выполнение выносные опоры автокранов бывают выдвижными, откидными, поворотно-выдвижными и поворотно-откидными.
Выдвижная опора (см. рис. 21) представляет собой гидравлический цилиндр одностороннего действия, состоящий из корпуса
цилиндра 3 с приваренным днищем, штока 2 с головкой, имеющей шаровое углубление, поршня 1, головки цилиндра 4 и опоры 5. Опора имеет шаровую головку и соединена со штоком шарнирно двумя хомутами 7. Шаровая головка затянута хомутами так, чтобы опора проворачивалась в днище штока от усилия руки без ощущения люфта. Степень затяжки регулируется шайбами 6. Шарнирное соединение обеспечивает приспособляемость опоры к неровностям рабочей площадки.
Корпус гидроцилиндра 3 жестко прикреплен к неподвижной раме автокрана. При подаче рабочей жидкости в поршневую полость шток гидроцилиндра начинает выдвигаться, и тарелка, сидящая на штоке шарнирно, упирается в грузовую площадку, вывешивая автокран на опорах. Для таких опор применяются односторонние гидроцилиндры, у которых отношение рабочей площади со стороны поршня F1 к рабочей площади со стороны штока F2 составляет 2. 5,75. Это связано с тем, что при выдвижении штока гидроцилиндра требуется максимальное усилие для установки автокрана в транспортное положение, и максимальный диаметр штока, необходимый для обеспечения его устойчивости. При обратном ходе достаточно лишь усилия для вытягивания штока и складывания выдвижной опоры в транспортное положение. Выдвижные опоры применяются на всех выпускаемых автокранах, надежны и долговечны в, эксплуатации (табл. 19).
19. Техническая характеристика выносных опор, мм
Выдвижная телескопическая опора (рис. 62) состоит из трех телескопических балок: неподвижной 1, средней 3 и нижней 5,
Неподвижная балка соединяется жестко с рамой автокрана и имеет кронштейн для крепления корпуса гидроцилиндра 2, средняя балка с помощью кронштейна соединяется со штоком гидроцилиндра. Нижняя балка имеет ряд отверстий и соединяется со средней балкой с помощью фиксатора 4 вручную.
Для установки выносной опоры в рабочее положение необходимо вынуть фиксатор 4, опустить нижнюю балку до требуемого уровня, закрепить ее и с помощью гидроцилиндра 2 производить дальнейшее опускание опоры и вывешивание рамы в горизонтальное положение.
К преимуществам такой опоры следует отнести ее малую длину в сложенном состоянии, меньшие, чем у других опор, длину и ход гидроцилиндра, а также полную разгрузку гидроцилиндра от изгибающих усилий, возникающих в процессе работы стрелы автокрана и отрицательно влияющих на долговечность уплотнений. Недостатком опоры является ручная установка нижней балки.
По заданной реакции на опору R0 и заданному рабочему давлению р в гидросистеме автокрана диаметр гидроцилиндра определяется по формуле
Для обеспечения заданного коэффициента устойчивости автокрана при работе стрелой выдвижные опоры должны находиться на большем расстоянии от оси базового автомобиля, чем при транспортном положении, когда их установка определяется габаритом автокрана по ширине. Следовательно, выдвижные опоры должны быть раздвигающимися (рис. 63, а).
Для этого корпус выдвижной опоры 3 крепится жестко к выдвижной телескопической балке 2 (рис. 63, а), которая перед началом работы автокрана выдвигается, увеличивая тем самым его опорный контур. Выдвижение и фиксация балки производятся вручную или с помощью гидроцилиндра 1.
В автокране 4903 применяются поворачивающиеся выдвижные опоры, у которых увеличение опорного контура происходит за счет поворота выдвижной опоры относительно оси 1—I (рис. 63, б, в). Корпус выдвижной опоры 3 крепится с помощью оси 4 к балке 1. Поворот и фиксация опоры осуществляются вручную с помощью фиксатора 2.
Рис. 62. Выдвижная телескопическая опора.
Откидная выносная опора (рис. 64, а) крепится к кронштейну рамы автокрана 4 и состоит из откидной балки 3, собственной опоры 2 и гидроцилиндра 1, шток которого скользит по пазу откидной балки.
Усилие, развиваемое гидроцилиндром, определяют из зависимости
Рис. 63. Выдвижные опоры: а — раздвигающаяся; б, в — поворачивающиеся.
выносные опоры
3.23. выносные опоры: Устройства, обеспечивающие устойчивость ПА при работе и предохраняющие рессоры и шины базового шасси от воздействия дополнительных нагрузок, возникающих при работе.
3.6. выносные опоры: Устройства, обеспечивающие устойчивость АЛ при работе.
Опоры, предназначенные для увеличения устойчивости подъемника
3.5 выносные опоры: Устройства, обеспечивающие грузовую устойчивость ППП при работе и предохраняющие рессоры и шины базового шасси от воздействия дополнительных нагрузок, возникающих при работе.
3.5 выносные опоры: Устройства, обеспечивающие грузовую устойчивость АПК при работе и предохраняющие рессоры и шины базового шасси от воздействия дополнительных нагрузок, возникающих при работе.
Смотри также родственные термины:
2.57 выносные опоры ПА : Устройства, обеспечивающие устойчивость ПА при работе и предохраняющие рессоры и шины базового шасси от воздействия дополнительных нагрузок, возникающих при работе.
Полезное
Смотреть что такое «выносные опоры» в других словарях:
Выносные опоры — Устройства, обеспечивающие устойчивость ПА при работе и предохраняющие рессоры и шины базового шасси от воздействия дополнительных нагрузок, возникающих при работе. Источник: ГОСТ Р 12.2.144 2005 EdwART. Словарь терминов и определений по… … Словарь черезвычайных ситуаций
Выносные опоры ПА — 2.49. Выносные опоры ПА устройства, обеспечивающие устойчивость АЛ, АПК, ППП, АСА, АЦЛ, АЦКП и АПТС при работе и предохраняющие рессоры и шины базового шасси от воздействия дополнительных нагрузок, возникающих при работе. Источник: НПБ 307 2002:… … Словарь-справочник терминов нормативно-технической документации
выносные опоры АЛ (АПК) — Устройства, обеспечивающие грузовую устойчивость АЛ (АПК) при работе и предохраняющие рессоры и шины базового шасси от воздействия дополнительных нагрузок, возникающих при работе. [НПБ 191 2000] Тематики пожарная техника Обобщающие термины… … Справочник технического переводчика
Выносные опоры АЛ (АПК) — 3.5. Выносные опоры АЛ (АПК) устройства, обеспечивающие грузовую устойчивость АЛ (АПК) при работе и предохраняющие рессоры и шины базового шасси от воздействия дополнительных нагрузок, возникающих при работе. Источник: НПБ 191 2000: Техника… … Словарь-справочник терминов нормативно-технической документации
Выносные опоры ППП — 2.6. Выносные опоры ППП устройства, обеспечивающие грузовую устойчивость ППП при работе и предохраняющие рессоры и шины базового шасси от воздействия дополнительных нагрузок, возникающих при работе. Источник: НПБ 314 2003: Автопеноподъемники… … Словарь-справочник терминов нормативно-технической документации
Система, предохраняющая выносные опоры от самопроизвольного выдвижения во время движения подъемника — 7.17. Система, предохраняющая выносные опоры от самопроизвольного выдвижения во время движения подъемника Устройство, предназначенное для запирания выносных опор в транспортном положении Источник: ПБ 10 611 03: Правила устройства и безопасной… … Словарь-справочник терминов нормативно-технической документации
ПБ 10-611-03: Правила устройства и безопасной эксплуатации подъемников (вышек) — Терминология ПБ 10 611 03: Правила устройства и безопасной эксплуатации подъемников (вышек): 7.19. Аварийный останов двигателя Предохранительное устройство, предназначенное для аварийного останова двигателя из люльки или с нижнего пульта… … Словарь-справочник терминов нормативно-технической документации
СВАИ — стержневые элементы (столбы, брусья из дерева, бетона, ж. б. и стали), погружаемые в грунт для передачи нагрузок от сооружений на основание. Различают С. забивные (в т. ч. винтовые), погружаемые в готовом виде (см. рис.), и набивные,… … Большой энциклопедический политехнический словарь
Одноковшовый экскаватор — Эту страницу предлагается объединить с Экскаватор. Пояснение причин и обсуждение на странице Википедия:К объединению/25 февраля 2012. Обсуждение длится одну неделю (или дольше, если оно идёт медл … Википедия
Ходовая рама и выносные опоры.
Ходовая рама установлена на ходовом устройстве и передает на него действующие на кран нагрузки. На ходовой раме размещены опорно- поворотное устройство, выносные опоры и выключатели подвесок или стабилизаторы.
 |

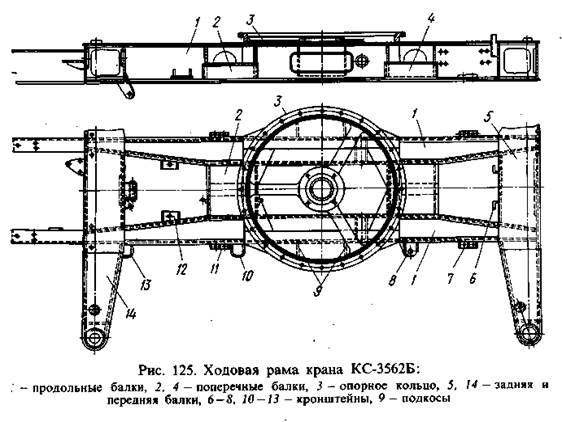

Продольные балки 1 (рис.125)
