§ 14. Кристаллизация металла шва и образование трещин

Кристаллизацией называется процесс образования зерен из расплавленного металла при переходе его из жидкого состояния в твердое. Различают первичную и вторичную кристаллизацию. Первичная кристаллизация протекает при высоких скоростях охлаждения и перехода из жидкого в твердое состояние с образованием столбчатой структуры. Вторичная кристаллизация начинается с распада первичной структуры и заканчивается при низких температурах образованием устойчивых нераспадающихся микроструктур.

Кристаллизация металла сварочной ванны начинается в зоне сплавления от твердых кромок свариваемых деталей (рис. 17). Началом кристаллизации являются неполностью оплавленные зерна на кромках металла. Они наращиваются затвердевающими частицами металла сварочной ванны. Из сварочной ванны появляются зародыши новых растущих зерен. Такие частицы имеют очень низкую концентрацию углерода. По мере снижения температуры ванны и приближения к температуре затвердевания зародыши обогащаются углеродом, концентрация которого доходит до 0,07%.

Кристаллизация металла сварных швов имеет прерывистый характер. Под действием сил, появляющихся в процессе сварки и кристаллизации, металл сварочной ванны постоянно находится в движении. Эти силы придают металлу шва слоистый характер при любых условиях сварки (рис. 18). Чем сильнее теплоотвод и меньше объем жидкого металла, том тоньше кристаллизационный слой. Слоистый характер затвердевшего металла выражается чешуйчатостью шва. Кристаллизационные слои в любом сечении шва могут быть рассмотрены на специально подготовленных макрошлифах.

С возрастанием количества дендритов механическая связь между ними увеличивается, что повышает работоспособность металла шва. Число дендритов пропорционально скорости охлаждения.

При однопроходной сварке дендриты имеют форму столбиков (рис. 17), такую структуру называют столбчатой.

Зерна металла шва обычно имеют округлую форму. Зерна основного металла по форме отличаются от зерен металла шва тем, что они деформированы и вытянуты в направлении прокатки.

Находящиеся в сварочной ванне примеси и загрязнения (окислы, шлаки и др.) имеют более низкую температуру затвердевания, чем металл; они располагаются по границам зерен, ослабляя их сцепление между собой.

Форма шва влияет на расположение неметаллических включений. В широких и неглубоких швах эта включения вытесняются наверх и могут быть легко удалены; в узких и глубоких швах включения часто остаются между дендритами и зернами. При образовании между дендритами легкоплавких загрязнений, например сульфида железа FeS с температурой плавления 1190°С, в охлаждаемом шве могут появиться горячие трещины. Они возникают под влиянием растягивающей усадочной силы и называется трещинами усадочного характера.

Трещины могут возникнуть в металле из-за действия водорода. Атомарный водород соединяется в молекулы и создает большие давления внутри зерен, что приводит к образованию трещин.

Трещины возникают в металле под влиянием мартенситного превращения. Мартенсит обладает меньшей удельной плотностью (7,5 г/см 3 ) по сравнению с удельной плотностью перлита (7,8 г/см 3 ), это ведет к созданию дополнительных внутренних напряжений (натяжений) между частицами металла, что вызывает появления трещин.

Трещины могут возникать и от выпадения из растворов частиц сульфидов, фосфидов, нитридов, закиси железа и др., что объясняется внутренними напряжениями.

По минимальной цене полукомбинезон балтика у нас на сайте.

Источник

Реферат: Металлические материалы 2

Лекция № 5: Металлические материалы

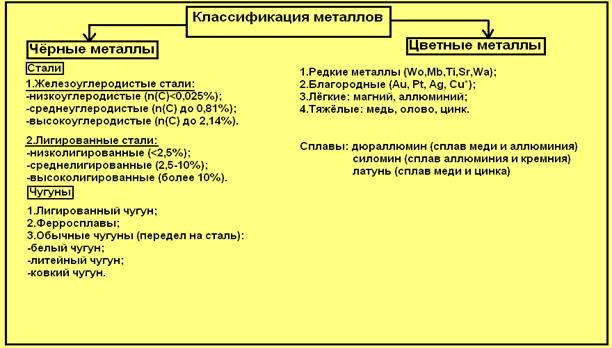

5.1 КЛАССИФИКАЦИЯ МЕТАЛЛОВ И СПЛАВОВ

Металлы – это кристаллические вещества, характеризующиеся рядом специфических свойств:

1. Электро- теплопроводность, магнитная восприимчивость (склоннисть к образованию магнитных волн, полей), высокая однородность структуры, высокая пластичность, высокая прочность;

2. Физические свойства: блеск, непрозрачность, высокая плотность (в среднем в 3 раза выше цемента ρ=7800(кг\м 3 ), высокие технологические свойства.

Свойства металлов обусловлены их строением: как правило, все металлы имеют упорядоченную структуру в виде кристаллической решетки (3 вида решёток см. ниже). За счёт чего металлы обладают рядом положительных свойств: пластичность, ковкость, прочность, а так же отрицательным рядом свойств: низкая огнестойкость (металл при t =600° C плавится и перестаёт нести нагрузку), низкая коррозионная стойкость – способность металла окисляться в различных средах и терять прочностные свойства, это ведёт к удорожанию работ по защите металла от коррозионных процессов – обмазка специальными мастиками и защитными составами.

Поэтому для регулирования свойств металлов применяют либо упрочнение за счёт следующих операций:

-термическая обработка стали;

-химико-термическая обработка стали;

Либо созданием специальных “сплавов”. На практике термин «металлы» распространяют и на сплавы. Применяют, как правило, не чистые металлы, а сплавы, т.к. они обладают по сравнению с чистыми металлами более высокой прочностью, лучше подаются разным видам обработки.

Сплавы – это системы, состоящие из нескольких металлов или металлов с неметаллами.

Металлы имеют кристаллическое строение, при затвердевании они образуют геометрически правильные системы – кристаллические решетки различных модификаций. Атомы металлов являются положительно заряженными ионами, которые непрерывно колеблются около положения равновесия. С повышением температуры амплитуда колебаний увеличивается, кристаллы расширяются, а при температуре плавления колебания настолько усиливаются, что кристаллическая решетка разрушается. Кристаллы анизотропны, имеют неодинаковые свойства по разным направлениям, что объясняется различным числом атомов решетки в разных сечениях.

Применяемые в строительстве металлы делят на две группы: черные и цветные.

Черные металлы (чугун и сталь) – это сплавы железа с углеродом.

В стали, содержание углерода составляет до 2,14%, в чугуне – 2,14…6,67%. Цветные металлы делят по плотности на легкие (ρ 3 ) и тяжелые (ρ>3 г/см 3 ).

Наибольшее применение в строительстве получили стали. Это каркасы промышленных и гражданских зданий, конструкций мостов, эстакад, труб. Сталь используется для производства арматуры, канатов, для железобетона. В современном строительстве расширяется область применения цветных металлов – это конструкции из алюминиевых сплавов, архитектурно-строительные детали, обладающие высокой коррозионной стойкостью и декоративностью.

1. Инструментальные стали и сплавы обладают высокой плотностью и прочностью, за счёт их способа изготовления, упрочнения, либо за счёт ввода в их состав легирующих компонентов, которые по плотности и твёрдости превосходят плотность и твёрдость основной стали.

2. Конструкционные стали используются для изготовления из них конструкций. Для каждой отрасли качества предъявляемые к стали разные, поэтому в зависимости от производства используется сталь определенной марки, с заданными свойствами.

3. Специальные стали и сплавы обладают высокой плотностью, как правило неизменностью геометрических размеров.

Понятие о кристаллизации.

Различают первичную и вторичную кристаллизацию металлов. Первичная кристаллизация – образование кристаллической структуры в металлах и сплавах при переходе из жидкого состояния в твердое.

Вторичная кристаллизация – это изменение кристаллического строения металлов в твердом состоянии, это так называемая аллотропия металлов и сплавов.

1. Физическими свойствами металлов являются : цвет, плотность, плавкость, электропроводность, магнитные свойства, теплопроводность, расширяемость при нагревании.

2. Химическими свойствами являются : окисляемость, растворимость, коррозионная стойкость, жароупорность и другие.

3. Механические свойства : прочность на растяжение, твердость, ударная вязкость, усталость и т.д.

Для исследования и испытания металлов и сплавов используют следующие методы :

– Химический анализ устанавливает наличие химических элементов в металле и сплаве;

– Макроанализ – изучение строения металлов и сплавов невооруженным глазом или в лупу. Позволяет обнаружить усадочные раковины, пустоты, трещины, неметаллические включения, наличие вредных примесей (серы, фосфора);

– Микроанализ – изучение структуры металлов с помощью микроскопа. Позволяет определить структурные составляющие металлических сплавов, наблюдать расположение фаз, их форму и размеры;

– Термический анализ сводится к определению критических точек при нагревании и охлаждении с построением кривых «температура – время»;

– Рентгенографический анализ основан на различной степени поглощаемости рентгеновских лучей металлом и сплавом: сильнее – сплошным металлом, меньше там, где находятся газовые и шлаковые включения, трещины. Все это фиксируется на экране или фотоснимках;

– Ультразвуковая дефектоскопия основана на различной скорости прохождения ультразвука, позволяет обнаружить инородные включения, раковины, трещины (проверка качества сварочных работ);

1) При статических испытаниях металл подвергается действию постоянной силы или силы, возрастающей медленно;

2) При динамических испытаниях металл подвергается действию ударов или быстро возрастающей силы.

Атомно-кристаллическое строение металлов

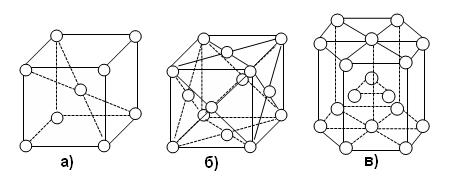

Рис. 5.2. Основные виды элементарных ячеек кристаллических решеток

металлов: а-объемноценрированая кубическая; б-гранецентрированная

а) – К, Li. Na, Mo, Cr, альфа железо; б) – Ni, Au, Pt, γ-железо; в) – Cd. α-Тi, α-Zn.

1) Твердые растворы, полученные при затвердевании расплавов;

2) Химические соединения, образовавшиеся при химическом взаимодействии компонентов. Химические соединения образуются между компонентами с отличающимися электронным строением атомов и кристаллических решеток;

3) Электронные соединения. Они образуются между одновалентными элементами или переходными металлами и простыми металлами валентностью от 2 до 5.

Твердые растворы – представляют собой фазы, в которой один из компонентов сплава сохраняют свою кристаллическую решетку, а атомы другого компонента располагаются в кристаллической решетке первого компонента.

Твердые растворы : замещения; внедрения.

В растворах замещения атомы растворенного компонента замещают часть атомов растворителя в узлах его кристаллической решетки.

В растворах внедрения – атомы растворяемого вещества располагаются в междоузлиях. Характерны для элементов с малым атомным радиусом.

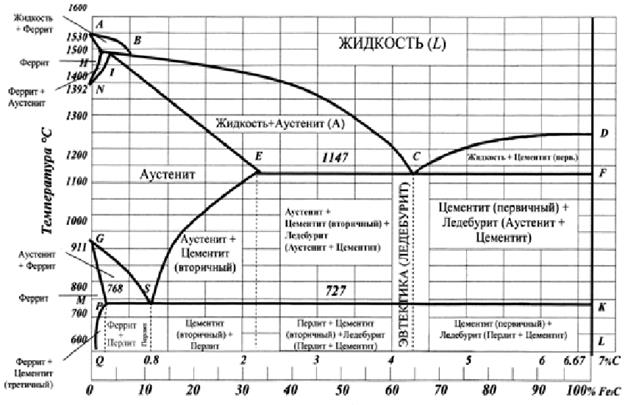

Все линии на диаграмме соответствуют критическим точкам, т.е. тем температурам, при которых происходят структурные изменения в сплавах.

— Линия АВСД – линия начала кристаллизации сплава (линия ликвидуса).

— Линия АНJЕСF – линия конца кристаллизации сплава (линия солидуса).

Чаще всего в железоуглеродистых сплавах углерод встречается в виде твердых растворов внедрения в a-железо и g-железо, а также в виде химического соединения Fe₃ C – цементита.

Между линиями ликвидуса и солидуса сплавы состоят из жидкого расплава и твердых кристаллов (двухфазная система).

Первым из жидкого расплава кристаллизуется аустенит.

— Линия GS – начало выделения феррита, а линия SE – вторичного цементита.

— Линия PSK соответствует окончательному распаду аустенита и выделению перлита. В области ниже линии PSK никаких изменений структуры не происходит. Линии GSK и PSK имеют большое значение при термической обработке стали. Линию GSK называют линией верхних критических точек, линию PSK – линией нижних критических точек.

Наиболее характерные сплавы диаграммы:

– эвтектический сплав содержит 4,3% углерода, образуется при одновременной кристаллизации: аустенита и цементита и называется ледебуритом;

– эвтектоидный сплав содержит 0,81% углерода, образуется при одновременной кристаллизации феррита и вторичного цементита и называется перлитом.

В зависимости от содержания углерода (в %), железоуглеродистые сплавы получают следующие названия:

при содержании углерода до 0,81 – доэвтектоидные стали;

при содержании углерода 0,81 – эвтектоидные стали;

при содержании углерода 0,81-2 – заэвтектоидные стали;

при содержании углерода 2-4,3 – доэвтектические чугуны;

при содержании углерода 4,3-6,67 – заэвтектектические чугуны.

Структура доэвтектоидных сталей состоит из феррита и аустенита в области VIII, а в области IX – из феррита и перлита (Рис. 5.3 – 1).Структура эвтектоидной стали, содержащей 0,81% углерода, состоит из перлита (Рис. 5.3 – 2) Структура заэвтектоидных сталей будет состоять из перлита и вторичного цементита. При медленном охлаждении вторичный цементит кристаллизируется по границам зерен перлита, образуя твердую и хрупкую оболочку, видимую под микроскопом в виде сетки (рис. 5.3. – 3). С увеличением содержания углерода меняется структура, увеличивается содержание цементита и уменьшается количество феррита. Поэтому для области чугунов на диаграмме характерны такие структуры как цементит первичный и вторичный, ледебурит.

Основными структурными составляющими железоуглеродистых сплавов, являются следующие:

Феррит – твердый раствор углерода в a-железе с кубической объемно-центрированной кристаллической решеткой (рис. 5.3,а.). Предельная растворимость углерода в феррите при t=727 °С равна 0,02 %. С уменьшением температуры до 600 0 C растворимость углерода в феррите падает до 0,01 %. Феррит весьма мягок, пластичен (НВ = 100,d=30 %), магнитен до 768 °С.

На диаграмме состояния занимает область GPQG.

Аустенит – твердый раствор углерода в g-железе с кубической гранецентрированной решеткой (рис. 5.3,б). Предельная растворимость углерода в аустените равна 2,14% при t=1147 0 С. С уменьшением температуры до 727 0 С растворимость углерода в аустените падает до 0,81% (линия ES). Аустенит по сравнению с ферритом более тверд и пластичен (НВ=200, d=45 %), немагнитен. При дальнейшем охлаждении происходит распад твердого раствора с образованием феррита и цементита.

Цементит – очень тверд, но хрупок (НВ=800) имеет сложную кристаллическую решетку (Рис.5.3,в). Магнитен до 210 0 С. Различают:

из аустенита у всех железоуглеродистых сплавов, содержащих углерода более 0,81% в интервале температур от 1147 0 до 727 0 С.

Сплавы железа с углеродом, содержащие углерода до 0,01%, называются технически чистым железом. Структура их состоит из феррита и небольшого количества третичного цементита, располагающегося преимущественно по границам зерен феррита (область GPQ).

Ледебурит – механическая смесь, состоящая в интервале температур
1147 0 … 727 0 С из аустенита и цементита, а ниже 727 0 С – аустенит, входящий в состав ледебурита – распадается на вторичный цементит и перлит. Ледебурит очень тверд (НВ=700), хрупок.

5.2. режимы Термической обработки стали.

На аллотропных превращениях сплавов основана термическая обработка металлов. Термической обработкой металлов называется процесс, состоящий из нагрева металла до определенной температуры, выдержки при этой температуре и охлаждении с определенной скоростью. Температуры нагрева берут с диаграмм состояния сплавов. Термическая обработка стали основана на свойстве железа изменять строение кристаллической решетки при изменении температуры, а также различной растворимости углерода в кристаллических решетках разного строения. Существуют различные виды термической обработки: закалка, отпуск, отжиг, нормализация, цементация.

Закалка стали – это процесс нагрева до температуры Т_з =Т_кр +(30…50 о С), выдержки и резкого охлаждения стали от температуры 723-910 0 С до нормальной. Закалке могут быть подвергнуты лишь стали, содержащие свыше 0,25% углерода. При резком охлаждении стали в воде при температуре 723 0 С произойдет перекристаллизация гранецентрированной кристаллической решетки железа в объемно-центрированную, но структура перлита не образуется, т.к. атомы углерода, из-за быстрого повышения вязкости стали, не успевают выделяться из кристаллической решетки. Полученный пересыщенный раствор углерода в объемно-центрированной кристаллической решетке называется мартенситом. Эта структура неустойчивая, неравновесная, т.к. углерод стремится выделиться из кристаллической решетки и деформирует решетку, повышая при этом прочность и твердость стали и одновременно снижая ее пластичность и ударную вязкость.

Сталь, закаленная в воде (на мартенсит), обладает твердостью НВ=450-560 при нулевой ударной вязкости. Закалку на мартенсит производят для повышения твердости стали, применяемой в измерительных и режущих инструментах.

Отпуск заключается в нагреве предварительно закаленной на мартенсит стали до определенной температуры, выдерживании при этой температуре и последующем охлаждении с заданной скоростью. В результате отпуска сталь приобретает более высокую пластичность и ударную вязкость, чем сталь с той же структурой, полученной закалкой. Различают низкий, средний и высокий отпуск.

Низкий отпуск производят нагревом закаленной на мартенсит стали до 180-250 0 С. При таком нагреве в стали, без изменения ее структуры, исчезают напряжения, возникшие при закалке на мартенсит. Отпуск, не снижая твердости, повышает ударную вязкость стали.

Полученная структура стали сорбита – отпуска обладает более высокой прочностью, твердостью и пластичностью, чем сталь, полученная при медленном охлаждении после плавки или проката. Поэтому высокий отпуск называют иногда улучшением стали и применяют при термическом упрочнении арматурной стали.

Отжиг заключается в нагреве стали до температуры, на 50 0 С выше
724-910 0 С, с последующим медленным охлаждением в печах. Существует отжиг на равновесное состояние, на мелкое зерно и т.д. Отжиг на равновесное состояние заключается в следующем: сталь с неравновесной структурой, полученной при закалке или отпуске, нагревают до температуры выше 724-910 0 С и затем медленно охлаждают. Все свойства, полученные сталью при закалке или отпуске, после отжига снимаются. Отжиг на мелкое зерно заключается в следующем. Структура стали, полученной литьем или после горячей обработки, например ковки, имеет крупнозернистую структуру, которая характеризуется пониженными механическими свойствами. При нагреве стали с крупным зерном до температуры 724-910 0 С и последующим медленным охлаждением происходит размельчение зерна.

Нормализация заключается в охлаждении стали от температуры 710-723 0 С на воздухе. Строительная сталь после нормализации обладает большей прочностью и ударной вязкостью, чем при медленном охлаждении. Это объясняется тем, что по границам зерен феррита не образуются сетки из хрупкого цементита.

Цементация заключается в насыщении поверхностного слоя стали углеродом и последующей закалке. Цементацию применяют для повышения твердости поверхности инструментов и деталей, к которым предъявляют высокие требования по ударной вязкости. Изделия из стали с содержанием углерода менее 0,25% нагревают до температуры 900-950 о С в среде, содержащей углерод. Наиболее современный способ цементации – газовая цементация – предусматривает нагрев детали в смеси газа метана СН₄ и окиси углерода СО. При нагреве из окиси углерода и метана выделяется углерод, который проникает в поверхностный слой детали на глубину 1-2см. Содержание углерода в поверхностных слоях стали достигает 0,8-1,2%, а основная часть деталей будет содержать углерод менее 0,25%. Закаляя затем деталь, в поверхностных слоях ее получают структуру закаленной стали, а внутренние слои со структурой мягкой стали закалки не принимают. Таким образом, деталь будет иметь поверхность с повышенной твердостью и в то же время за счет высокой пластичности основного металла хорошо воспринимать ударные нагрузки.

Цианирование – насыщение поверхности стали раствором цианистых солей до температуры 950°С.

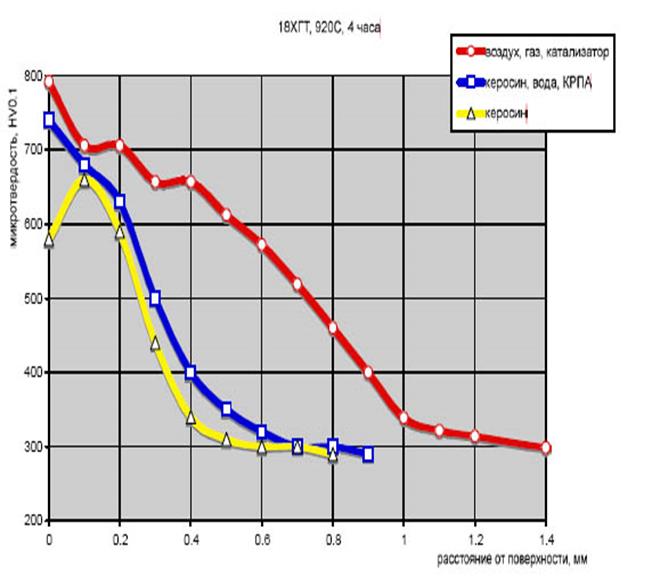

Рис 5.5. Нитроцементация в различных средах.

Рис 5.6. Нитроцементация (процедура).

Старение проявляется в изменении ее свойств во времени без заметного изменения микроструктуры. Повышаются прочность, порога хладноломкости, снижается пластичность и ударная вязкость. Различают два вида старения – термическое и деформационное.

Первое протекает в результате изменения растворимости углерода и азота в зависимости от температуры.

Второе протекает после пластической деформации при температуре ниже порога рекристаллизации.

Определение марки стали

Основным испытанием при определении марки стали, класса арматуры для железобетона является испытание на растяжение до разрыва. Для этого используют цилиндрические и плоские образцы.

Длинные образцы l ₀ =10 d ₀ (d₀ =20 мм), l ₀ =11,3(дают более точные данные о свойствах стали);

Короткие образцы l ₀ =5 d ₀ (d₀ =20 мм), l ₀ =5,65

В результате испытания получают диаграмму растяжения стали (Рис.5.7)

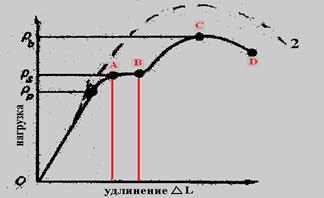

Рис. 8.13 Диаграмма растяжения стали:
