Долгая зима проходит в полутьме – в длинную полярную ночь солнце на полгода уходит за горизонт.
Месторождение открыто в 1964 году разведочной скважиной, которую пробурила одна из бригад треста «Ямалнефтегеология». К 1987 году число скважин достигло 117, но технологий для эффективной разработки сложных запасов, а главное – приемлемого решения по транспортировке нефти, подобрать так и не удалось. И лишь спустя почти полвека после открытия месторождения за проект взялись вновь.
Новопортовское нефтегазоконденсатное месторождение является крупнейшим на полуострове Ямал и одним из крупнейших в ЯНАО. Извлекаемые запасы месторождения по категории C1 и С2 – более 250 млн тонн нефти и конденсата, а также более 320 млрд кубометров газа (с учетом палеозойских отложений).
В 2010 году «Газпром» передал лицензию на разработку Новопортовского месторождения компании «Газпром нефть». Оператором проекта является «Газпромнефть-Ямал».
Новопортовская нефть (сорт так и называется – Novy Port) обладает высокими эксплуатационными характеристиками. Содержание серы в ней – 0,1% (Urals и нефть Ближнего Востока – около 2%, Brent – до 0,3%, WTI – до 0,23%). В плюсы идет и низкая обводненность нефти, и малое количество примесей. Такую нефть легко готовить для последующей переработки.

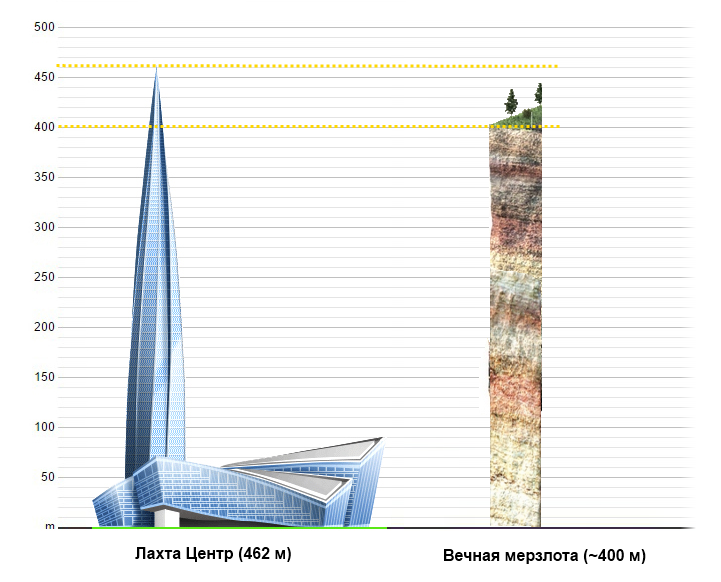

Добыча нефти сегодня – процесс технологичный, требующий усилий высококлассных специалистов. Работа в условиях вечной мерзлоты – кропотливый труд, здесь каждая ошибка может стоить серьезных потерь.
Помогают буровикам на месторождении специалисты центра сопровождения бурения Научно-технического центра «Газпром нефти» в Санкт-Петербурге.
За 2000 километров в режиме реального времени они с помощью телеметрии отслеживают процесс, моделируют его дальнейший ход, при необходимости тут же корректируют план.
Увеличивать нефтеотдачу при разработке залежей углеводородов позволяют такие методы, как гидроразрыв пласта (ГРП). Впервые ГРП на полуострове Ямал, кстати, был выполнен именно на Новопортовском месторождении в 2013 году. А в марте 2017-го здесь же провели и первый на полуострове 20-стадийный гидроразрыв.
Огромная проблема Новопортовского до недавнего времени – отсутствие эффективной логистической схемы. Нефть-то замечательная по характеристикам, но как ее довезти до потребителя?
В 2012 году была опробована «сухопутная» схема. Более 20 тысяч тонн новопортовской нефти автоцистернами по зимнику доставили на железнодорожную станцию Паюта, что в 200 км от месторождения, а затем до Усинского НПЗ. Но использовать железнодорожные перевозки в качестве основного пути нефти до потребителя мешали два фактора. Во-первых, автоцистерны до станции могут ходить только зимой. Во-вторых, и это главное, пропускная способность железнодорожного сообщения крайне мала.
Трубопроводный транспорт специалисты «Газпром нефти» отвергли сразу: строить нефтепровод дорого, хотя варианты до Усинского НПЗ, до Красноленинской нефтеперекачивающей станции или до НПС в Пурпе компания рассматривала. Но все это – гигантские расстояния. Соответственно, внушительные инвестиции и затраты на эксплуатацию.
Более десятка проектов транспортировки сырья были отвергнуты, а для реализации выбран прорывной вариант – морской путь. До побережья, будь то Мыс Каменный, порт Сабетта или Харасавэй, следовало проложить нефтепровод, а затем осуществлять отгрузку на нефтяные танкеры.
Уникальный терминал «Ворота Арктики»
В своем первом репортаже я рассказал про Приемо-сдаточный пункт, куда поступает нефть с Новопортовского нефтегазоконденсатного месторождения. Напомню, оно находится в Ямало-Ненецком автономном округе, в 360 км от Салехарда и в 30 км от побережья Обской губы. Месторождение было открыто более 50 лет назад, однако из-за отсутствия логистической инфраструктуры промышленная эксплуатация промысла началась только несколько лет назад. В 2016 году «Газпром нефть» создала здесь уникальный комплекс по добыче и транспортировке черного золота.
Просто добыть нефть мало, её надо доставить покупателю. Учитывая местные условия, сразу возникает вопрос — как? Рассматривались три основных варианта:
1. проложить магистральный нефтепровод до ближайшей трубы;
2. построить его же до ближайшей железнодорожной станции Паюта;
3. морской способ транспортировки.
Детальный анализ, математическое моделирование и проработка логистики привели к решению пойти по третьему пути. А что же не так с двумя первыми?
Длина магистрального трубопровода составила бы 740 километров по тундре. Это экологические и технические риски. К тому же, на месторождении добывают уникальный сорт нефти Novy Port, который относится к категории легких с низким содержанием серы (около 0,1 %). Эта нефть практически безводная и почти не содержит примесей, что делает ее ценным сырьем для нефтеперерабатывающих заводов. А если такую нефть «слить» в общую трубу, то её свойства потеряются. Поэтому от такого варианта отказались.
Вариант с железнодорожной транспортировкой требовал строительства трубопровода длиной всего лишь в 200 км. Но! Проектная мощность отгрузки нефти с месторождения — 8,5 миллионов тонн в год. В обычную четырехосную цистерну для вязких нефтепродуктов помещается около 63,5 тонн нефти. Чтобы вывезти весь необходимый объем сырья, в год потребуется 133 858 цистерн. Станция Паюта находится на одноколейной ветке на Бованенковское месторождение. На самой станции всего два или три пути и полное отсутствие инфраструктуры для перевалки нефти. Мало того что это все надо было построить, так еще нужно было реконструировать Бованенковскую ветку на участке Обская—Паюта в двухпутную. В условиях вечной мерзлоты это стоило бы астрономических денег.
Таким образом два первых варианта были нецелесообразны.
Было разработано два основных проекта морского способа доставки. Самое очевидное было возвести морской порт с нефтеналивным терминалом. Но давайте вспомним из моего поста про поселок Мыс Каменный: После войны, в 1947 году, Совет Министров СССР принял решение о срочном строительстве на Мысе Каменном секретного объекта — военно-морской базы — порта Северного военно-морского флота. В 1948 выяснилось, как водится, внезапно, что акватория Обской губы непригодна для строительства морской базы из-за её малых глубин и подвижности песчаного грунта.
В 21 веке малые глубины никуда не делись, но появились новые технические решения. Например, для создания морского порта Сабетта провели дноуглубительные работы. Также были построены два подходных канала общей длиной 55 километров, шириной от 295 метров до 495 и глубиной 15,1 метра.
На Новопортовском месторождении пошли другим путем — на удалении 3,5 километра от берега был построен круглогодичный терминал «Ворота Арктики». Впервые в истории российской нефтегазовой отрасли вывоз ямальской нефти стал осуществляться морским путем.
25 мая 2016 года специально созданная для проекта дочерняя компания «Газпром нефти» «Газпромнефть-Ямал» начала круглогодичную отгрузку нефти через арктический терминал «Ворота Арктики». Это единственный в мире терминал, расположенный в пресных водах за Полярным кругом. Он позволяет отгружать жидкие углеводороды в объеме до 8,5 млн тонн в год. «Ворота Арктики» рассчитаны на работу в экстремальных природно-климатических условиях: температура в регионе опускается ниже минус 50 градусов по Цельсию, толщина льда может превышать два метра.
1. Такой сюрреалистичный вид открывается с вертолета — желтый «гусь» (как его называют вахтовики) возвышается примерно на 63 метра над водой и ещё на 17 метров скрывается под ней. Терминал массой в 4000 тонны состоит из неподвижной башни, прочно закрепленной на дне Обской губы, и вращающейся части. Длина всего поворотного ствола 78 метров, из них 67 — стрела. В основании терминала находится 12 буронабивных свай диаметром до 2,5 метров и длиной 85 метров.
2. Сооружение имеет двухуровневую систему защиты и отвечает самым жестким требованиям промышленной безопасности и охраны окружающей среды. Оборудование терминала полностью автоматизировано и надежно защищено от гидроударов. В нормальном режиме эксплуатации все управление осуществляется дистанционно.
Замечательный ролик про терминал. Очень советую посмотреть.
4. А пока давайте посмотрим, как идет швартовка танкера «Штурман Скуратов» к нефтеналивному терминалу «Ворота Арктики» и как погода внесла коррективы в наш график.
. кликабельно.
5. После того, как в береговом парке накопили достаточное количество нефти для отгрузки, танкер начинает швартовку. В этом ему помогает ледокольное судно обеспечения «Александр Санников». Я нахожусь на однотипном ледоколе «Андрей Вилькицкий», который в этот раз дежурит на подхвате, чтобы в случае необходимости прийти на помощь коллегам. После того, как «Александр Санников» передал на танкер проводник, с помощью него танкер вытянул к себе швартовый конец. Ледокольное судно встает со стороны кормы танкера, готовое в любой момент взять его на буксир и оттянуть от терминала при необходимости. Погода там преподносит постоянные сюрпризы даже летом!
6. Крепление швартового устройства оснащено датчиками натяжения, которые отвечают за автоматическую расстыковку в случае непредвиденных обстоятельств. Напомню, что при этом обеспечивается полная герметичность всего контура и ни капли нефти не проливается в акваторию губы.
7. Ледокол «Андрей Вилькицкий» играет роль аварийно-спасательного корабля. В случае необходимости ставятся боновые заграждения, обеспечиваются противопожарные мероприятия и т.д. Безопасность здесь на первом месте!
8. Про этот ледокол я подробно расскажу в следующем посте.
9. Длина нефтеналивного рукава 68 метров. Специалисты называют процесс стыковки шланговкой.
10. Стемнело, нефть все перекачивается. На танкер надо закачать примерно 38 000 тонн. Но к вечеру портится погода, налетел сильный боковой ветер и танкер сносит из безопасного сектора.
11. Ночью ветер и волна усиливаются настолько, что мощности двигательной установки танкера уже недостаточно для удержания его в безопасном секторе. Принимается решение произвести расстыковку. Страхует «Скуратов» наше ЛСО.
12. На утро штормит. Волны высотой до четырех метров. Капитан ледокола говорит, что это примерно 4 балла. Ну и сильный ветер. Обратите внимание на «юбку» терминала — это ледокольный конус, который легко справляется с напором льда до 2,5 метров.
13. Штормит.
14. Несмотря на волну, наше судно обеспечения стоит как вкопанное. К следующей ночи погода утихла и отгрузка нефти продолжилась.
15. Далее мы подходим к терминалу, чтобы забрать проводник.
16. Швартовый конец крупным планом. Синий — это тот самый проводник. К нему прикрепляется уже длинный белый проводник, один его конец остается на судне, другой частично в воде.
17. Мы медленно отходим от терминала и ждем танкер.
18. Наконец-то откуда-то сбоку показывается огромный нос нашего «Штурмана». С него бросают красный проводник, к которому команда судна обеспечения прикрепляет белый.
19. Далее экипаж танкера выбирает свой красный, затем белый и уже добирается до синего. А вот с помощью синего проводника уже крепится основной швартовый конец в специальном устройстве на танкере.
20. Танкер снова стал на загрузку! Это значит, что завтра мы окажемся на его борту и начнем путешествие по Северному Морскому пути. В следующих постах подробно расскажу о ледоколах и нашем плавании по Арктике.
Морской терминал «Ворота Арктики»
2. А мы опять летать, в этих краях вертолёт, как маршрутка. Ещё минут 30 полёта (от Нового Порта), и мы на месте.
3. Географически село Мыс-Каменный расположено на западе Обской губы полуострова Ямал, вдоль Каменной косы. Оно было основано как база Заполярной геофизической экспедиции.
5. Что касается такого названия посёлка, то существует несколько версий. Основная гласит, что в своё время просто был неправильно осуществлен перевод с ненецкого языка, и в результате вместо «Кривой мыс» («Пэй-саля») мы имеем «Мыс Каменный»(«Пэ-саля»)
Поверив в свои силы, что нефти на Новопортовском месторождении много и экономически выгодно её добывать, стали думать, как же её отсюда вывозить. Подключили ученых из Крыловского государственного научного центра кораблестроения и морской техники. Важно было придумать такой способ, чтоб все двенадцать месяцев в году танкеры были на ходу, помощь атомных ледоколов допускалось.
Сейчас на берегу Обской губы построена вся необходимая инфраструктура: подводный и сухопутный нефтепроводы длиной более 10,5 км, резервуарный парк, насосные станции с системой защиты от гидроударов, которая гарантирует герметичность трубопровода.
Опытную проводку реализовали в 2011 году из порта Сабетта с помощью атомного ледокола «Вайгач». Первая нефть сорта Novy Port отправилась в Европу по Северному морскому пути летом 2014 года, а в 2015-м начались и зимние отгрузки. Почему именно в Северную Европу, это объясняется тем, что, во-первых, с географической точки зрения она наиболее близка к месторождению плюс там расположены НПЗ, специализирующие на переработке лёгкой малосернистой нефти, т.е., в яблочко, Novy Port, как раз таких кровей.
Первоначально, до мая 2016 года, нефть грузилась на танкеры с берега с помощью временных шланголиний. Построить нефтеналивной терминал на берегу не представлялось возможным, тут мелко, да ещё и течение. Поэтому было принято решение разместить его в 3,5 км. от берега. Для поддержания заданной температуры сырья его спроектировали в виде двух утепленных трубопроводов, по которым в период между отгрузками циркулирует подогретая нефть.
25 мая 2016 г при участии Владимира Путина был торжественно открыт морской нефтетерминал «Ворота Арктики». Именно с этой даты компания получила возможность осуществлять круглогодичную отгрузку нефти сорта Novy Port потребителям. Мощность терминала «Ворота Арктики» по перевалке нефти составляет до 8,5 млн тонн в год.
19. «Пробка» за Новопортовской нефтью :). Все хотят урвать себе немного такого классного черного золотишка.
20. Рядом с терминалом дежурит многофункциональное аварийно-спасательное судно Балтика.
МФАСС «Балтика» инновационного проекта Р-70202 было построено на Прибалтийском судостроительном заводе «Янтарь» по заказу Федерального агентства морского и речного транспорта Российской Федерации в рамках контракта, заключенного 09 ноября 2011 года. Проект Р-70202 инновационного ледокола для борьбы с аварийными разливами нефти и спасательных операций был разработан финской компанией Aker Arctic Technology. Конструктивная особенность судна – асимметричный корпус, оснащенный тремя полноповоротными винторулевыми комплексами общей мощностью 7,5 МВт. Это позволяет судну идти косым ходом, прокладывая во льду канал, в 2,5 раза, превышающий ширину его корпуса, – до 50 метров при ширине корпуса в 20,5 метра. Судно способно продвигаться в ровном льду толщиной один метр, и в «косом» режиме сможет прокладывать канал шириной 50 метров. Судно предназначено для выполнения широкого спектра аварийно-спасательных операций как на чистой воде, так и в ледовых условиях, включая ликвидацию аварийных разливов нефти.
Судно «Балтика» («Baltika») IMO: 9649237, флаг Россия, порт приписки Большой порт Санкт-Петербург, было принято государственной комиссией 30 мая 2014 года, строительный номер 508. Владелец: Росморречфлот, Россия. Оператор: ФБУ «Госморспасслужба России». 30 декабря 2014 года ФБУ «Морская спасательная служба Росморречфлота» приняла в эксплуатацию. Стоимость строительства составила 78 млн. евро. Основные характеристики: Тоннаж 3800 тонн, дедвейт 1150 тонн. Длина 76,4 метра, ширина 20,5 метра, осадка 6,3 метра. Скорость хода 14 узлов, в ровном льду толщиной 1 метр 3 узла. Мощность трех дизельных генераторов 7,5 МВт. Экипаж 24 человека. На борту предусмотрено размещение для 12 человек специального персонала. Автономность 20 суток (для 24 человек). Ледокол оснащен специальным оборудованием для ликвидации аварийных разливов нефти, тушения пожаров, экологического мониторинга.
24. Сделав несколько кругов над терминалом и посёлком, мы наконец приземлились.
27. Приёмо-сдаточный пункт «Мыс Каменный» и его операторская. Отсюда проходит мониторинг за всеми процессами. А так СМЛОТ «Ворота Арктики» работает полностью автономно, в башне терминала находится аппаратная, где электроника поддерживает связь с операторной ПСП. Специальная система позволяет мгновенно производить расстыковку терминала и танкера, сохраняя герметичность разъединяемых элементов.
28. А это уже Химико-аналитическая лаборатория
С точки зрения безопасности процессов тут всё на очень высоком уровне, а технология «нулевого сброса» исключает попадание любых нежелательных веществ в акваторию Обской губы.
33. Жаль, не удалось побывать на этом судне и всё поснимать поближе, ледовая обстановка нам в этот день не позволила, может когда-нибудь в другой раз повезёт…
34. Большое спасибо всей пресс-службе ПАО «Газпром нефть» за столь увлекательное и познавательное путешествие! Продолжение следует.
Ворота арктики
На Новопортовском месторождении «Газпром нефти» начал работу арктический нефтеналивной терминал «Ворота Арктики», установленный в акватории Обской губы. Это уникальное техническое сооружение, рассчитанное на работу в экстремальных природно-климатических условиях: температура в регионе опускается ниже —50 градусов по Цельсию, толщина льда может превышать 2 м. Нефть с месторождения к пункту сбора на побережье Обской губы и далее — к терминалу, расположенному в 3,5 км от берега, поступает по нефтепроводу протяженностью более 100 км. Мощность терминала по перевалке нефти составляет до 8,5 млн тонн в год.
«Александр Санников» — одно из двух ледокольных судов обслуживания терминала на Новопортовском, строящихся по заказу «Газпром нефти» на Выборгском судостроительном заводе
Объект оснащен двухуровневой системой противоаварийной защиты и отвечает самым жестким требованиям в области промышленной безопасности и охраны окружающей среды. Специальная система позволяет мгновенно производить расстыковку терминала и танкера, сохраняя герметичность разъединяемых элементов. Технология «нулевого сброса» исключает попадание любых посторонних веществ в акваторию Обской губы. Подводный трубопровод, соединяющий терминал с прибрежным резервуарным парком, защищен дополнительной бетонной оболочкой.
Освоение территорий, расположенных за Полярным кругом на суше и на шельфе, является частью стратегии «Газпром нефти» до 2025 года, объединенной программой «Время Арктики». Флагманские проекты программы сегодня — разработка Приразломного и Новопортовского месторождений. В дальнейшем в ее периметр могут войти другие элементы добывающего кластера «Газпром нефти», формирующегося на севере ЯНАО, новые активы на шельфе.
Мы сегодня начинаем новый этап освоения Ямала, по сути, новый этап освоения Новопортовского месторождения. Это знаковое, большое событие, так как проект — один из самых капиталоемких в нефтегазовой отрасли России. За последние три года на его реализацию было направлено 186 млрд рублей, применены новейшие технические решения, связанные с работой в суровых условиях самой северной точки полуострова Ямал. Впервые нефть будет отгружаться не по трубопроводам, а морем. Хочу поздравить и поблагодарить и руководство компаний «Газпром», «Газпром нефть», и инженеров, рабочих, которые принимали участие в реализации этого проекта. Это очень хороший шаг вперед!
Новопортовское месторождение было открыто более 50 лет назад и стало первым месторождением углеводородов, открытым на полуострове Ямал. Долгое время отсутствие технологий разработки столь сложных месторождений, как Новопортовское, отсутствие возможности вывоза, транспортировки нефти не позволяли приступить к освоению актива. Применение новых современных технологий XXI века позволило начать разработку этого месторождения.
Мы продолжаем строительство высокотехнологичных горизонтальных скважин на месторождении. Мы расширяем и развиваем наземную инфраструктуру. Ведется строительство мощной электростанции. На Выборгской судоверфи мы приступили к строительству новых, современных мощных ледоколов для Нового Порта. Начало полномасштабной разработки актива открывает для «Газпром нефти» новый регион добычи и значительно приближает компанию к стратегической цели — 100 млн т.н.э. к 2020 году.
