Генератор камертонный штепсельный ГКШ
Описание
Генераторы камертонные ГКШ предназначены для передачи с перегона на станцию по кабельной или воздушной линии связи информации о состоянии блок — участка и неисправностях на сигнальной точке.
Вид климатического исполнения — У2.
Характеристики
В зависимости от частоты генерируемого сигнала генераторы изготавливаются 16 типов на 16 частот в соответствии с таблицей 1.
Электрическая изоляция генератора между контактами разъема генератора, соединенными между собой, и корпусом выдерживает испытательное напряжение 1000 В переменного тока частотой 50 Гц.
Электрическое сопротивление изоляции генератора между контактами разъема генератора, соединенными между собой, и корпусом не менее 50 МОм.
Электропитание генератора осуществляется от источника постоянного тока напряжением (12±1,2) В, или от источника переменного тока напряжением (14±1,4) В
Ток, потребляемый генератором не более 0,09 А.
Нелинейные искажения сигнала генератора не более ±10 %.
Время с момента включения питания до получения номинального напряжения на выходе генератора не более 10 с.
Напряжение сигнала на выходе генератора (контакты 22-23), установленной перемычке между контактами 53-61, в зависимости от сопротивления нагрузки, положения регулятора напряжения выхода генератора и положения перемычки на выходных контактах, должно соответствовать таблице 2.
| Сопротивление нагрузки, Ом | Положение регулятора напряжения выхода генератора | Перемычки между контактами | Напряжение сигнала на выходе генератора, В |
| 1400 | «больше» | 21-62 21-13 21-11 21-12 | 10,0, не менее 5,0, не менее 2,5, не менее 1,2, не менее |
| «меньше» | 21-62 21-13 21-11 21-12 | 1,00, не более 0,50, не более 0,25, не более 0,12, не более | |
| 240 | «больше» | 21-62 21-13 21-11 21-12 | 2,50, не менее 1,00, не менее 0,50, не менее 0,25, не менее |
| «меньше» | 21-62 21-13 21-11 21-12 | 0,250, не более 0,100, не более 0,050, не более 0,025, не более |
При работе генератора в импульсном режиме временные характеристики согласно таблицы 3.
Частотный диспетчерский контроль
Система разработана в КБ ЦШ в конце 60-х годов прошлого века и внедряется по настоящее время.
Система частотного диспетчерского контроля дает возможность поездному диспетчеру следить по табло диспетчерского поста за поездным положением на перегонах и станциях железнодорожного участка и контролировать показания станционных и перегонных светофоров и состояние блок-участков.
Одновременно каждый дежурный по станции наблюдает по станционному табло за движением поездов на примыкающих к данной станции перегонах. На том же станционном табло предусматривается автоматический контроль свободного и занятого состояния блок-участка, перегорания сигнальной лампы светофора, отсутствия основного и резервного питания, неисправности дешифраторной ячейки, схода изолирующих стыков. При надобности возможен автоматический контроль устройств переездной сигнализации.
Зашифрованная информация с промежуточных станций участка может передаваться на табло диспетчерского поста по физической цепи воздушной двухпроводной линии, каналам высокочастотной связи, двум сигнальным жилам магистрального кабеля или радиорелейной линии.
Зашифрованная информация с перегонов может передаваться на станционное табло промежуточной станции по линейной цепи двойного снижения напряжения ДСН. Сигналы за шифрованной информации передаются по каналу частотного уплотнения в диапазоне 300- 1550 Гц.
Рис. 8.8. Принципиальная схема устройств диспетчерского контроля
Система частотного диспетчерского контроля основана на шифровании передаваемой информации сигналами установленной частоты. Вследствие этого каждая сигнальная точка имеет свой камертонный генератор фиксированной частоты.
В одну линейную цепь может быть включено 16 генераторов, что позволяет передавать информацию с определенным частотным разделением. Камертонные генераторы изготовляют с фиксированными частотами 319,63-1523,6 Гц с диапазоном между смежными частотами от 30 до 156 Гц. Генераторы различных типов отличаются друг от друга камертонным фильтром, настроенным на соответствующую частоту.
Камертонный генератор типа ГК5 с задающим каскадом собран в комплексном блоке, состоящем из усилителя, двух управляющих транзисторов, мультивибратора, триггера, двух реле с выпрямителями и фильтрами, блока контроля работы дешифраторной ячейки и блока выпрямителя с фильтрами. Питание генератора осуществляется переменным или постоянным током напряжением 12 В.
Каждая сигнальная точка передает зашифрованную информацию на станционное табло в следующем виде:
— при свободном блок-участке генератор посылает в линейную цепь ДСН непрерывный сигнал установленной частоты;
— при занятом блок-участке и исправном состоя пии устройств сигнальной точки сигнал в линию не поступает;
— при перегорании нити лампы красного огня светофора (как при занятом, так и свободном блок-участке) генератор посылает в линию импульсы с интервалами одинаковой продолжительности 1,4 сстс;
— при отсутствии основного питания и свободном блок-участке генератор посылает в линию импульсы продолжительностью 1,4 сек с интервалами 0,4 сек;
-при отсутствии резервного питания и свободном блок-участке генератор посылает в линию импульсы продолжительностью 0,4 сек с интервалами 1,4 сек;
-в случае неисправности дешифраторной ячейки генератор посылает в линию сигнал им пульсами, соответствующими кодам КЖ, Ж, 3, а при сходе изолирующего стыка генератор посылает в линию импульсы хаотически.
Уровни сигналов при передаче зашифрованной информации с промежуточных станций на диспетчерский пост по физическим цепям следующие:
— суммарный уровень помех в цепи не должен превышать 5,5 неп, собственное затухание цепи не должно быть выше 4,5 неп;
максимальный суммарный уровень сигналов в любой точке цепи не должен превышать +0,6 неп;
На диспетчерском посту имеется тактовый генератор, который служит для приема и передачи тактовых импульсов на распределители промежуточных станций и диспетчерского поста. Генератор состоит из задающего каскада, двухтактного усилителя и бесконтактного датчика тактов. В блоке тактового генератора имеется контрольный приемник тактовых импульсов. Частота сигнала, вырабатываемого генератором, определяется настройкой камертонного фильтра. Приемник тактовых импульсов имеет двухкаскадный усилитель и камертонный фильтр, настроенный па частоту 1523,6 Гц. На выходе приемника включается реле типа РПН.
На каждой промежуточной станции устанавливают линейный генератор типа ГЛ2, который настраивается на одну из 15 частот в диапазоне 319,63-1367,33 Гц. Генератор совместно с блоком балансов и фильтров служит для приема и передачи сигналов по линейной физической цени. Транзитные сигналы усиливаются в блоке линейного генератора, в котором помещены приемник тактовых импульсов и два усилителя с дифференциальными трансформаторами. Если линейный генератор на промежуточной станцип подключен параллельно линейной цепи, то оп выполняет функции генератора, а при включении вразрез л 11 ней ной цепи он используется для трансляции.
При параллельном подключении генератора на промежуточном станции выделяется тактовая частота и в линейную цепь посылается информация с данном станции.
Распределители типа РДК устанавливаются на диспетчерском посту и промежуточных станциях. Распределитель на промежуточной станции поочередно подключаем контакты контролируемых объектов к линейному генератору и на шсиетчерскпй пост посылается информация, закодированная соответствующей частотой!. Схема распределителя построена на релейно-контактных приборах, ч го позволяет автоматически управлять линейным генератором в зависимости от состояния контролируемых объектов. J 1а диспетчерском посту принимается информация и распределяются импульсы счит ывания на соответствующие горизонтали табло-матрицы.
Импульсы считывания поочередно подаются при переходе распределителя на следующий шаг. Исли нарушается работа счетчиков распределителя диспетчерского поста, то образование цп кл о в 11 рекра 11 щется.
Аппаратура ЧДК состоит из генераторов камертонных типов ГК5, ГК6 и ГКШ; генераторов линейных типа \\ 13; генераторов тактовых типа ГТ2-16; приемников диспетчерского контроля типа IIКб; усилителей типа УГІДК-2; распределителей т ипа РДК-2; блоков передачи информации типа Ы1И-1; блоков Питания типов ДСІІП-2 и Б.ПДК-2; шкафов ШЧДК.
Камертонный генератор I К5 предназначен для передачи с перегона па станцию по кабельной или воздушной линии связи информации о состоянии блок-участка и неисправностях на сигнальной точке.
Камертонный генератор I Кб предназначен для передачи с перегона на станцию по кабельной или воздушной линии связи информации о состоянии блок-участка и неисправностях па сигнальной точке.
Іииейпьій генератор ГЛЗ предназначен для передачи сигналов диспетчерского контроля с промежуточных пунктов па центральный пост и приема тактовых импульсов.
Камертонный генератор I КШ предназначен для передачи с перегона па станцию по кабель ной или воздушной линии связи информации о состоянии блок-участка и неисправностях па сигнальной точке.
Тактовый! генератор типа ГТ2-16 (черт. 573.44.73) предназначен для передачи тактовых сигналов тональноіі частоты, синхронизирующих работу релейных распределителей центрального и промежуточного пунктов частотного диспетчерского контроля.
Приемник І1К5 предназначен для приема на промежуточной станции и центральном посту информации с контролируемых объектов.
Усилитель приемника диспетчерского контроля типа УІІДК-2 (черт. 573.46.31) предназначен для усиления сигналов частотного диспетчерского контроля на промежуточной станции п цен тральном посту.
Рас 11 редел 111 е. і ь ч астот и о го д и с 11 е і ч срс ко го контроля, состоящий из собственно распределителя РДК-2 (черт. 573.46.40) и блока управления распределителем типа ЬУР (черт. 573.46.41), предназначен для осуществления поочередной! передачи пзвестительных сигналов о положении контролируемых объектов с промежуточных станций па центральный! пост по узкополосным каналам связи.
Блок передачи информации БІІИ-1 (черт. 573.46.26) предназначен для выделения на промежуточной станции, оборудованной частотным диспетчерским контролем, информации о неисправности устройств автоблокировки и передачи ее дежурному по дистанции.
Блок питания ДСНП-2 (черт. 573.44.23) предназначен для питания липни двойного снижен ия напряжения постоянным током.
Блок питания БПДК-2 (черт. 573.46.12) предназначен для питания аппаратуры частотного диспетчерского контроля, установленной на центральном посту.
Блок питания Б1ГС-1 (черт. 573.43.93) предназначен для питания аппаратуры частотного диспетчерского контроля, устанавливаемой па промежуточной станции.
Шкафы предназначены для размещения аппаратуры частотного диспетчерского контроля системы ЧДК па центральном посту (шкаф 1ІІЧДК-Ц, черт. 524.50.50), на промежуточной станции без трансляции (шкаф ШЧДК-П, черт. 524.50.51) и на промежуточной станции с трансляцией (шкаф ШЧДК-Тр, черт. 524.50.52).
Автоматика, телемеханика, связь и вычислительная техника на железных дорогах России
Электродинамический тормоз электровозов ЧС2 Т и ЧС200
Рассмотрены устройство и работа основного электронного оборудования, применяемого в электродинамическом (реостатном) тормозе системы «Шкода». Применительно к электродинамическому тормозу электровозов ЧС2 Т и его модификации на скоростном электровозе ЧС200
Генераторы в системе ЧДК
Генератор ГКШ(рисунок 1.2) размещен в корпусе реле типа НШ; имеет штепсельное включение; питается от сети переменного тока напряжением 14+2 В частоты 50 Гц или от источника постоянного тока напряжением 12+1,5 В; ток, потребляемый генератором, не превышает 90 мА. Изготавливают 22 типа генераторов ГКШ. Для системы ЧДК используют генераторы типов ГКШ1- ГКШ 15.
Принцип работы генератора ГКШ
Частоту генерирует задающий каскад генератора, собранный на транзисторе VT1, который включен по схеме с общим эмиттером. В цепь положительной обратной связи транзистора включен камертонный стабилизатор частоты ГФ3. Задающий каскад связан с усилительным каскадом через согласующий трансформатор Т1.
Усилительный каскад выполнен на транзисторах VT2 и VT3, соединенных по двухтактной схеме. Генератор питается от выпрямителя В, на выходе которого включен сглаживающий конденсатор Сс.
Частотные кодовые сигналы вырабатываются мультивибратором, выполненным на транзисторах VT4 и VT5. Управляющий транзистор VT6 повторяет работу транзисторов мультивибратора, открывает или закрывает транзисторы VT4 и VT5. Мультивибратор может быть включен по симметричной или несимметричной схеме. При симметричной схеме мультивибратор вырабатывает импульсы и интервалы одной длительности.
Включение в базовые цепи транзисторов VT4 и VT5 дополнительных резисторов RД1 и RД2 образуется несимметричная схема мультивибратора, в которой импульсы и интервалы вырабатываются разной длительности.
Генератор начинает работать при подаче напряжения питания на вход 31 через тыловой контакт одного реле, включенного в цепь управления. При этом открывается транзистор VT5. Ток, проходящий через него, создает падение напряжения на резисторе R6, под действием которого открывается транзистор VT6. Через открытый транзистор VT6 напряжение источника питания подается на эмиттеры транзисторов VT2 и VT3 и генератор включается. На его выходе появляются импульс кодовой посылки, который поступает в линию ДСН-ОДСН.
При опрокидывании мультивибратора транзистор VT5 закрывается, а VT4 открывается. Ток через резистор R6 не протекает, и транзистор VT6 закрывается. Транзисторы VT2, VT3 не получают питания, генератор выключается, наступает интервал кодовой посылки. Каждое устойчивое состояние мультивибратора при симметричной схеме включения определяется временем разряда конденсаторов, включенных в базовые цепи транзисторов. При несимметричной схеме время разряда конденсаторы изменяется благодаря подключению дополнительных резисторов RД1 и RД2.
На выходе генератора транзистор включен через защитные резисторы и конденсаторы С31 и С32, которые защищают трансформатор от подмагничивания постоянным током. Питание генератора стабилизировано стабилитроном VD и балансовым сопротивлением Rбал.
Работа генератора при изменении состояния контролируемых объектов
Контролируемые объекты исправны, блок-участок свободен. В данной ситуации следует руководствоваться схемой (смотреть рисунок 1.2) и таблицей 1.1, в которой приведены частотные кодовые сигналы. Фронтальными контактами реле КО, ДСН, С1 и А образуется перемычка между выходами 53 и 61 генератора, по которой транзисторы VT2 и VT3 усилителя получают постоянное питание. От генератора в линию подается непрерывный кодовый сигнал (1) на частоте данного генератора.
53-61
3
53-31
Частотный диспетчерский контроль (ЧДК)
На железных дорогах эксплуатируют частотный диспетчерский контроль ЧДК КБ ЦШ с циклом проверки 13,6 с.
Для повышения надежности действия, уменьшения габаритных размеров повышения быстродействия и снижения эксплуатационных расходов в системе частотного диспетчерского контроля ЧДК КБ ЦШ широко используют транзисторы, безнакальные тиратроны и камертонные фильтры.
Информация о движении поездов по перегонам сначала поступает на промежуточные станции, ограничивающие перегон, а затем на центральный диспетчерский пост (ЦДП). Информация, полученная на промежуточной станции, позволяет дежурному по станции следить за движением поездов на прилегающих перегонах и наиболее рационально организовать свою работу.
Для передачи информации с перегона на промежуточные станции и со станций к диспетчеру используют 16 фиксированных частот в диапазоне 300-1600 Гц. Информация с перегона на станцию передается по двухпроводной цепи двойного снижения напряжения ДСН. В каждую физическую цепь может быть включено 16 перегонных установок. При большом числе сигнальных точек на перегоне линия ДСН разрезается и в каждый отрезок цепи ДСН включают по 16 контролируемых обьектов.
Дальность передачи по стальным проводам диаметром 4 мм не превышает 25 км, а по кабелю с диаметром жилы 0.9 мм-20 км и 0,7 мм 16 км.
С каждой перегонной сигнальной установки передается информация о свободности или занятости блок-участка, перегорании лампы красного огня, отсутствии основного и резервного питания переменного тока и неисправности дешифраторной ячейки. Для этого используют модуляцию частотного сигнала числовым или временным кодом.
При поступлении на приемник кодированного сигнала с сигнальной установки соответствующая лампочка на табло у дежурного по станции мигает в такт поступающему коду, позволяя определить визуально характер повреждения на сигнальной установке.
Информация с перегона на промежуточную станцию поступает через усилитель УПДК в приемники типов ПДК1-1 и ПДК1-2. Приемник состоит из восьми электромеханических камертонных фильтров, каждый из которых настроен на одну определенную частоту. На выходе каждого фильтра включены регистрирующие реле Р1-Р8 (Р9-Р16) типа РПН, контактами которых включаются лампочки табло контроля перегона у ДСП.
Информация с промежуточных станций передается на ЦДП циклично, для чего устанавливается синхронная работа распределителей на ЦДП и станциях. Для получения синхронной работы в линию с одной из промежуточных станций от специального тактового генератора ГТ2-16 посылаются тактовые импульсы 16-й частоты.
Каждый цикл проверки состоит из 16 активных импульсов и 16 пауз. Общая продолжительность цикла проверки составляет 13,6 с, которая складывается из длительности импульсов и пауз (импульс и пауза равны 0,4 с) и длительности последней синхронизирующей паузы.
В каждом цикле проверки может быть проверено состояние 32 объектов на каждой станции. Число включаемых промежуточных станций 15 (по числу частот). Общее число контролируемых объектов 480.
Для передачи информации с промежуточных станций на ЦДП используют физическую цепь в виде линии диспетчерского контроля (ДК), которая имеет 16 узкополосных частотных каналов: 1-15-для связи 15 промежуточных станций с ЦДП; 16-для передачи тактовых импульсов синхронизации.
На каждой станции в канал связи включают линейный генератор, настроенный на одну из 15 частот, и тактовый генератор. Тактовые импульсы посылаются в линию ДК с интервалами 0,4-0,5 с, затем усиливаются и поступают в импульсное реле распределителя. Распределители всех промежуточных станций и ЦДП работают синхронно.
С релейными распределителями промежуточных станций связаны станционные объекты сигнальных точек перегонов. При работе распределителей они управляют генераторами, от которых по линии ДК посылаются контрольные сигналы. На ЦДП сигналы, принятые с линии, принимаются и расшифровываются через усилитель УПДК, приемники типов ПДК1-1 и ПДК1-2 и распределитель РДК.
Индикация состояния контролируемых объектов осуществляется на табло диспетчера. Для оптической сигнализации использованы тиратроны типа МТХ-90. Устройства центрального поста питаются от блока питания типа БПДК-1.
Трансформатор Тр2 является выходным, вторичную обмотку которого включают в линию. Для регулировки уровня сигнала, подаваемого в линию, вторичная обмотка трансформатора Тр2 секционирована. Трансформатор Тр2 к линии подключают через конденсаторы, чтобы защитить его от постоянного тока, имеющегося в цепи ДСН. Разрядник типа Р-4, включенный параллельно вторичной обмотке трансформатора Тр2, защищает трансформатор и транзисторы от перенапряжений, возникающих в линии. Генератор ГКо питается переменным током напряжением 12 В, которое подается на выпрямитель В, смонтированный внутри генератора. Приборы генератора получают питание через ЯС-фильтр, а на задающий каскад подается напряжение, стабилизированное стабилитроном типа Д809. На эмиттеры транзисторов Т2 и ТЗ усилителя питание подается через внешние зажимы 3 и 4.
На сигнальной установке числовой кодовой автоблокировки в цепи питания усилителя мощности включены контакты сигнального реле Ж1, контролирующего свободность блок-участка, огневого реле О красного огня светофора, аварийных реле А и А1 и кодового трансмиттера КПТ.
В цепи питания усилителя контролируется правильная работа ячейки БС-ДА и свободность блок-участка (контакт реле Ж1), целость нити лампы красного огня (контакт реле О), наличие основного и резервного питания реле А и А1.
При свободности всех блок-участков перегона на станцию поступают непрерывные сигналы от всех генераторов. На станции через фильтры, настроенные на поступающие частоты, возбуждаются регистрирующие реле и на табло выключают лампочки.
Если блок-участок занят, то прекращается работа дешифраторной ячейки БС-ДА, выключается счетчик 1 и реле Ж1. Фронтовыми контактами этих реле размыкается цепь питания ГК6, и в линию прекращается подача сигнала. На станции регистрирующее реле данной точки отпускает якорь, и тыловым контактом на табло включается контрольная лампочка занятости блок-участка.
При неисправности дешифраторной ячейки реле Ж1 находится без тока, счетчик 1 работает от импульсов кодов КЖ, Ж и 3 в зависимости от удаления поезда, и в линию поступает импульсный сигнал. При коротком замыкании изолирующего стыка в линию подаются беспорядочные импульсы. По режиму горения лампочки на табло распознается характер повреждения. Если перегорит лампа красного огня при свободном блок-участке, то обесточивается реле О и тыловым контактом замыкает цепь питания ГК6 через контакт КЖ2 трансмиттера. В линию ДСН подается кодовый сигнал КЖ. На станции от каждого импульса контрольная лампочка табло гаснет, а в интервале загорается.
При прекращении подачи основного питания на сигнальной точке реле А отпускает якорь и тыловым контактом замыкает цепь питания ГК6 через контакт Ж2 (КПТ>. В линию ДСН подается кодовый сигнал Ж. Частота мигания контрольной лампочки табло показывает на характер повреждения.
В случае прекращения подачи резервного питания на сигнальной точке реле А1 отпускает якорь и тыловым контактом включает цепь питания ГК6 через контакт 32 (КПТ>. В линию ДСП поступает кодовый сигнал 3.

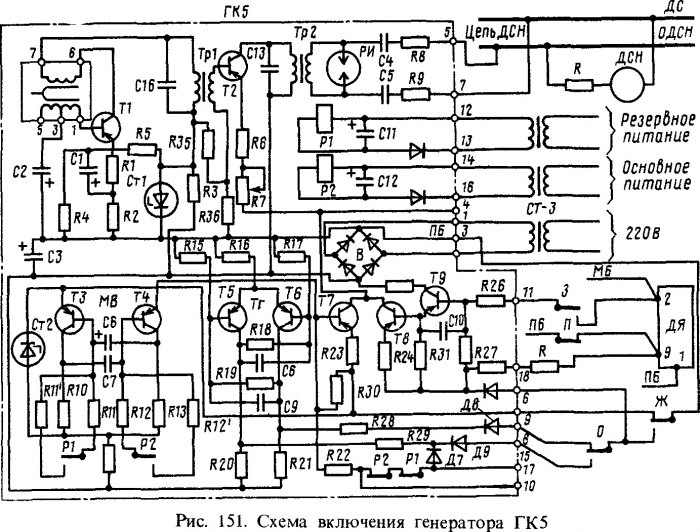

Генератор ГК5 (рис. 151) применяют в схемах перегонных установок, где для передачи информации о неисправностях нельзя использовать кодовый трансмиттер. Поэтому схема генератора ГК5, имеющая передатчик, подобный ГК6, дополнена кодирующим устройством, состоящим из мультивибратора, триггера, двух электронных ключей и электромагнитных реле.
Мультивибратор MB, собранный на транзисторах ТЗ и Т4, вырабатывает кодовые сигналы аварийных состояний на сигнальной точке. Триггер Тг на транзисторах Т5 и Т6 фиксирует перегорание лампы красного огня светофора при занятом блок-участке. Реле Р1 и Р2 с выпрямителем фиксируют наличие основного и резервного питания на сигнальной точке. Электронные ключи на транзисторах 77, Т8, Т9 подают питание на усилительный каскад генератора.
При свободности блок-участка и исправной работе аппаратуры сигнальной точки в линию ДСН подается непрерывный сигнал на частоте данного генератора. В случае занятости блок-участка выключается реле Ж и фронтовым контактом обрывает цепь питания транзисторов Т7 и 77, сигнальная частота в линию не поступает.
Перегорание лампы красного огня фиксирует триггер Тг при занятом блок-участке. При горении лампы красного огня транзистор Т6 открыт, а транзистор Т5 закрыт. В случае перегорания лампы красного огня и занятости блок-участка через тыловые контакты реле Ж и О плюс подается на базу транзистора Т6 и он закрывается, а транзистор Т5 открывается. Переключением Тг запоминается перегорание лампы красного огня. Информация о перегоревшей лампе передается только после освобождения блок-участка и возбуждения реле Ж. В линию поступают симметричные импульсы с частотой мультивибратора После замены перегоревшей лампы при занятом блок-участке через тыловой контакт реле Ж и фронтовой реле О триггер переключается в исходное состояние, и в линию поступает непрерывная частота.
При выходе из строя резервного питания выключается реле Р1 и контактами изменяет симметричность работы мультивибратора. В линию поступает сигнальный код с импульсами 0,3 с и интервалами 1,5 с. При выходе из строя основного питания на сигнальной точке выключается реле Р2 и изменяет симметричную работу мультивибратора. В линию поступают импульсы 1,5 с и интервалы 0,3 с.
Генератор ГКШ разработан взамен генераторов ГК5 и ГК6. Генератор ГКШ смонтирован в корпусе штепсельного реле, его устанавливают в релейном шкафу на панели штепсельных реле типа НШ.

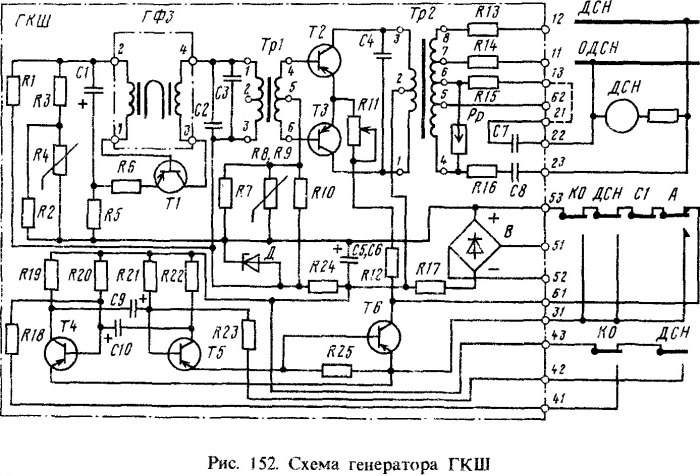

Схема генератора ГКШ (рис. 152) аналогична схеме генератора ГК6, но, как и генератор ГК5, содержит кодирующее устройство — манипулятор. Мультивибратор собран на транзисторах Т4 и Т5, резисторах R18-R23 и конденсаторах С9 и С10. Транзистор Т6 является эмиттерным повторителем транзистора Т5 и служит ключом, через который подается питание на выходной каскад генератора. Нормально, при отсутствии повреждений на перегонной установке, питание на выходной каскад генератора подается через контакты контрольных реле в обход транзистора Т6.
При наличии повреждений на перегонной установке, например перегонных ламп светофора, контактом огневого реле переключается питание с зажима 61 на зажим 31, в результате чего выходной каскад генератора будет получать импульсное питание и в цепь ДСН будет поступать кодированный частотный сигнал. Мультивибратор может вырабатывать симметричный и несимметричный коды, параметры которых определяются значениями емкости конденсаторов С9 и СЮ и сопротивления резисторов в базовой цепи транзисторов Т4 и Т5.
На промежуточной станции сигнал из линии поступает на усилитель УПДК1 и затем на приемник ПДК1-1 (рис. 153). Усилитель УПДК1 собран по двухтактной схеме на двух транзисторах. Параметры усилителя выбирают из условий работы в диапазоне сигнальных частот ЧДК. Каждый приемник имеет восемь узкополосных камертонных фильтров с усилительными транзисторами и контрольными реле на выходе и рассчитан на прием восьми частотных сигналов.
Поданный на вход приемника сигнал первой частоты пропускается камертонным фильтром, усиливается и поступает на реле.
Если из линии принимается непрерывный сигнал, то реле Р1, притягивая якорь, тыловым контактом отключает на табло лампочку, чем фиксируется свободность блок-участка и исправность аппаратуры на сигнальной точке. При занятости блок-участка реле Р1 выключается и зажигает соответствующую лампочку на табло. От поступления кодовых сигналов реле Р1 работает в импульсном режиме и в зависимости от характера повреждения создает различную мигающую сигнализацию на табло.
Передающие устройства промежуточной станции содержат релейный распределитель РДК1, линейный генератор ГЛ-3, блок питания ДСНП2. На одной из промежуточных станций дополнительно устанавливают генератор тактовой частоты ГТ2-16.
Приемник тактовых импульсов имеет входной усилитель на одном транзисторе, камертонный фильтр, предварительный усилитель на одном триоде и выходной усилитель. После усиления тактовые импульсы подаются на импульсное реле И, расположенное в распределителе РДК1.
Генератор ГТ2-16 состоит из задающего и усилительного каскадов, аналогичных генератору ГК5 (ГК6), бесконтактного датчика тактов в виде мультивибратора и триггера с общим входом. Мультивибратор вырабатывает симметричные импульсы, которые подаются на триггер, усилительный каскад и затем в линию.
Распределитель РДК1 содержит импульсные реле И, 1ПИ, 2ПИ, управляющие реле А, ПА, Б, реле-счетчики 1С-16С; начинающие реле Н; контрольное К и синхронизирующее реле С; манипулирующие реле Г.
Реле И подключается к приемнику тактовых импульсов и находится под током при приеме импульсов и обесточено в интервалах; реле 1ПИ и 2ПИ повторяют работу реле И. Реле А, ПА и Б генерируют тактовые импульсы для работы счетной схемы. Они включены через контакт реле И на промежуточных станциях или 2ПИ на центральный пункт. При отсутствии тактовых импульсов реле И возбуждено.
Распределитель работает следующим образом. Первый тактовый импульс (1-й шаг)-последовательно срабатывают реле И, 1ПИ, 2ПИ, К, С, А, ПА, 1С. Реле Н остается под током по цепи самоблокировки, проходящей через фронтовой контакт реле С и тыловой контакт реле Б. Распределитель делает первый шаг, отчего реле Г через фронтовые контакты реле К, 2ПИ, ПА, 1С подключается к выходу III-1 и проверяет состояние объекта НОРУ (открытие выходного светофора). Если контакт этого реле замкнут, то реле Г возбуждается и фронтовыми контактами замыкает цепь питания ГЛ, от которого в линию ДК посылается сигнал об открытии выходного светофора станции.
Первый интервал (2-й шаг)-отпускает якоря реле И, 1ПИ, 2ПИ; реле К и С удерживают якоря притянутыми за счет конденсаторов. Через фронтовые контакты реле С и А и тыловой реле И обмотки реле А и Б включаются последовательно, отчего реле А продолжает удерживать, а реле Б притягивает якорь. Реле Б тыловым контактом выключает реле Н, а фронтовым создает цепь самоблокировки счетчика 1С. Реле Г через тыловой контакт реле 2ПИ и фронтовые контакты реле ПА и 1С подключается к выходу 1V-1 и проверяет состояние объектов НЖ, НОКС и НОЗ на 2-м шаге распределителя.
Второй интервал (4-й шаг)-отпускает якори И, 1ПИ, 2ПИ, реле К и С удерживают свои якори притянутыми за счет замедления. Фронтовым контактом реле С выключается цепь самоблокировки реле Б и оно, отпуская якорь, размыкает цепь самоблокировки счетчика 1С и создает цепь самоблокировки счетчика 2С. Реле Г через тыловые контакты 2ПИ и ПА и фронтовой контакт реле 2С подключается к выходу IV-2 и контролирует состояние объекта 4ПС на 4-м шаге распределителя.
От следующих тактовых импульсов и интервалов распределитель работает аналогично.
Шестнадцатый длинный интервал (32-й шаг)-выключаются реле И, 1ПИ, 2ПИ\ реле К и С, выдержав замедление, отпускают якори, и схема распределителя приходит в начальное состояние.
Для формирования удлиненного синхронизирующего интервала на 32-м шаге распределителя образуется выходная цепь, блокирующая ГТ через фронтовой контакт реле 16С, что сохраняется до окончания замедления реле С. Отпуская якорь, реле О размыкает цепь блокирования, и ГТ начинает работать в нормальном режиме.
На центральном диспетчерском посту сигнальную информацию принимают релейный распределитель РДК1, линейный генератор ГЛЗ, усилитель УПДК1, приемники ПДК1-1 и ПДК1-2, блок питания БПДК1 и табло-матрица. Все элементы приемных устройств, за исключением блока питания и табло-матрицы, аналогичны устройствам промежуточных станций.
На лицевой панели табло нанесен схематический план участка и установлены лампочки. Каждая лампа пронумерована. Цифры обозначают номер контрольной сигнальной установки; цифры, поставленные на лампочках, показывают номер шага распределителя, на котором данная установка контролируется. В качестве ламп применены тиратроны с холодным катодом типа МТХ-90. Тиратроны установлены в ячейках со штепсельным включением по два тиратрона в ячейке.
Схема табло выполнена в виде матрицы, имеющей 32 горизонтальные цепи по числу шагов распределителя и 15 вертикальных цепей по числу каналов извещения. В местах пересечения горизонтальных и вертикальных цепей включены ячейки с тиратронами. На горизонтальные цепи питание подается через контакты реле счетчиков распределителя РДК, а на вертикальные-через контакты контрольных реле приемника ПДК.

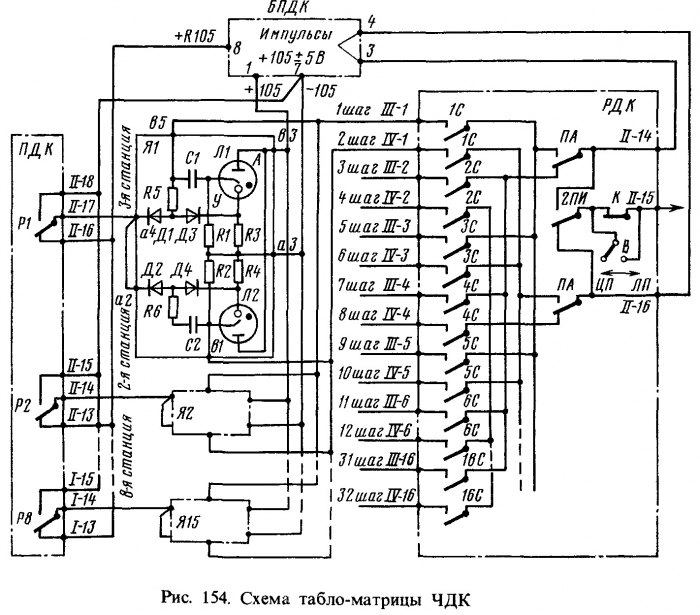

На рис. 154 сокращенно показана схема табло-матриц, на которой полностью раскрыта только одна ячейка Я1 с тиратронами Л1 и Л2. В этой ячейке управляющий электрод тиратрона Л1 подключен через конденсатор С/ и выход В5 к первой горизонтали Л1, соответствующей 1-м>’ шагу распределителя. Через диод Д1 и выход а4 этот электрод подключен к первой вертикали, соответствующей контролируемому объекту первой станции. Тиратрон Л2 подключен к второй горизонтали, соотве iствующей 2-му шагу РДК, и к первой вертикали, соответствующей контролируемому объекту первой станции.
В исходном состоянии между анодом и катодом каждого тиратрона приложено постоянное напряжение 105 В (выводы ячейки аЗ-вЗ), которое достаточно для поддержания горения зажженного тиратрона.
В схеме распределителя РДК и ЦДП переключатель В установлен в положение ЦП, отчего снят шунт с контакта реле К. На входы 11-14 и 11-16 распределителя от блока питания БПДК подается постоянное напряжение + 105 В. Через контакты реле ПА и счетчика С это напряжение в виде считывающих импульсов подается на горизонтальные цепи табло-матрицы. Потенциал вертикали зависит от состояния объекта, контролируемого на данном такте. Если с объекта приходит контрольная частота, то срабатывает реле Р. При возбуждении реле Р на вертикальную цепь через фронтовой контакт этого реле подается напряжение-105 В.
Рассмотрим работу цепей табло-матрицы.
Первый такт (объект занят) реле Р1 возбуждается и, притягивая якорь, включает в первую вертикаль напряжение —105 В. В конце первого такта через фронтовые контакты реле ПА и 1С в первую горизонталь подается импульс +105 В продолжительностью 5-10 мс. Положительный импульс через вход в5 и конденсатор С1 подается на сетку тиратрона и зажигает его. После прекращения импульса тиратрон остается в горящем состоянии, запоминая полученную информацию.
Второй такт (объект свободен)-реле Р1 не возбужено и через его тыловой контакт напряжение +105 В подается в первую вертикаль.
В конце второго такта через фронтовые контакты реле ПА и 1С во вторую горизонталь подается импульс + 105 В, через вход в5 и конденсатор С1 он поступает на сетку тиратрона JI2, а через резистор R6 и диод Д4- на катод. Все электроды оказываются под одним потенциалом, и тиратрон не включается.
Аналогично работают цепи табло-матрицы при поступлении последующей информации. Зажигаются те тиратроны, на вертикаль которых подан потенциал —105В через фронтовые контакты возбужденных реле Р. Каждый тиратрон будет гореть до тех пор, пока в очередном цикле проверки не поступит информация о свободности данного объекта.
Процесс гашения тиратрона JI1 происходит таким образом. В первом такте (объект свободен) реле не возбуждается и через фронтовой контакт в первую вертикаль включается + 105 В. В конце первого такта в первую горизонталь подается импульс + 105 В. Этот импульс поступает через резистор R5 и диод ДЗ на его катод. Цепь через диод Д1 заперта потенциалом + 105 В. Все электроды тиратрона оказываются под потенциалом +105 В, и тиратрон гаснет.
