Что такое гидравлический гаситель колебаний
Гидравлические гасители колебаний.

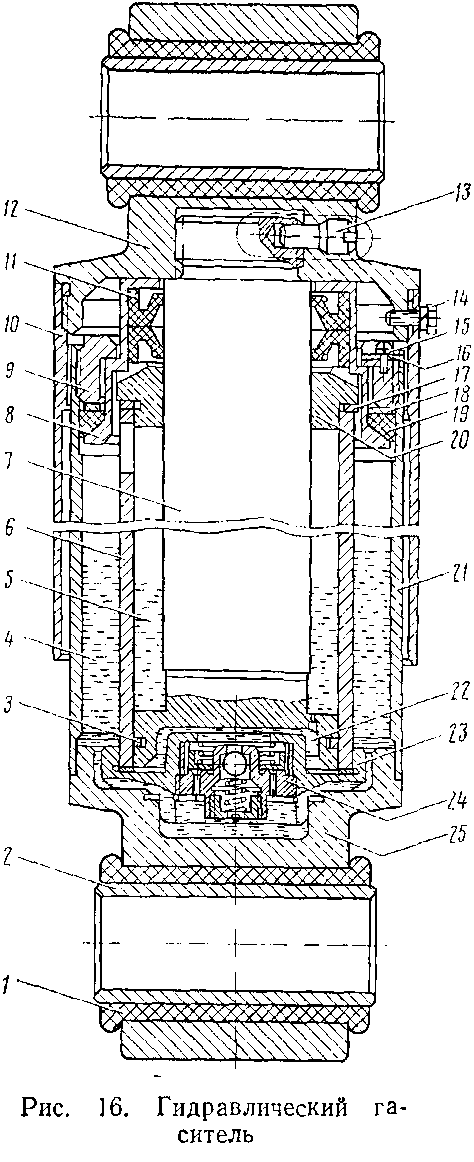

Гидравлические гасители (рис. 14) устанавливаются с целью гашения вертикальных колебаний кузова.
Диаметр: поршня. 68 мм
Длина гасителя при полном сжатии по осям отверстий
Параметр сопротивления. 90 кгс с/см
Рабочая жидкость. Масло приборное, ГОСТ 1805-51,0,8 л
Шариковый предохранительный клапан отрегулирован
па давление. 30±3 кгс/см2
Гидравлические гасители расположены между тележкой и кузовом. Нижней головкой гаситель 6 при помощи валика 8 крепится на кронштейне 7, приваренном к боковине рамы тележки. Верхней головкой крепится аналогично на кронштейне 9, приваренном к раме кузова.
Гидравлический гаситель колебаний представляет собой поршневой телескопический демпфер одностороннего действия, развивающий усилие сопротивления только на ходе сжатия. Ход растяжения является вспомогательным, шток свободно перемещается вверх и засасывает рабочую жидкость в подпорншевую полость.
полость цилиндра. При остановке поршня диск закрывает впускные отверстия клапана и при движении поршня вниз часть масла с большим сопротивлением вытесняется из иодпоршневой полости через дроссельные щели клапана обратно в рекуперативную камеру, а другая часть — через дроссельное отверстие в штоке в надпоршневую полость цилиндра 5. Масло, пройдя через отверстие в штоке при заполнении падпорншевой полости, имеет возможность через отверстия в цилиндре перетекать в рекуперативную камеру. С увеличением давлення в иодпоршневой полости цилиндра свыше 30±3 кгс/см2 срабатывает предохранительный шариковый клапан 24, ограничивая тем самым усилие сопротивления гасителя.
Регулярно наблюдайте в эксплуатации за работой гидравлических гасителей, так как при выходе их из строя увеличиваются колебания кузова.
При выявлении неисправности гидрогасителей во время контрольной прокачки произведите их ревизию.
Ревизии подвергают неисправные гасители, имеющие подтеки масла, заклинивание штока поршня и другие неисправности, а также гасители с истекшим сроком проверки технического сое-
•тояния. При проведении ревизии производите полную разборку гасителя, при этом: очистите, выпрессуйте металлические 2 и резиновые / втулки; отверните стопорный болт 14 и защитный кожух 10; отверните винт 15, снимите стопорную планку 16 и отверните гайку 9 корпуса; вытащите из корпуса гасителя за верхнюю головку 12 шток поршня 7 вместе с рабочим цилиндром 6 и корпусом клапана 23; слейте масло через верхние отверстия цилиндра в кожух; выпрессуйте из цилиндра корпус клапана и буксу 20; выньте шток из цилиндра; выверните стопорный винт 13 из головки и отверните шток, снимите со штока гайку 9, шайбу 18, кольцо резиновое 19, обойму 8 с сальниками И, буксу, кольцо 17 и поршневое кольцо 3; слейте масло из корпуса в чистую емкость; проверьте состояние, тарировку предохранительного клапана, при необходимости разберите.
Сальники замените новыми при подтеках масла через уплотнение или при механических повреждениях (выкрашивание резины и т. д.).
Верхний и нижний кожуха гидрогасителя промывайте в щелочном растворе, остальные детали, кроме резиновых, — в мыль-пой эмульсии, бензине или керосине.
После просушки все детали осмотрите на соответствие чертежным размерам. Все изношенные и вышедшие из строя детали отремонтируйте или замените новыми.
Гидрогасители заполните маслом. Для заправки гидравлического гасителя применяется только приборное масло МВП ГОСТ 1805—51 в количестве 0,8 л. Масло перед заправкой профильтруйте через металлическую сетку № 018 ГОСТ 6613—73.
Масло заливайте во вспомогательный цилиндр, закрепленный вертикально в тисках за нижнюю головку. В цилиндр 21 вставьте рабочий цилиндр 6 в сборе (со штоком и клапаном), установите обойму с сальниками на шток, на обойму резиновое кольцо и шайбу и затяните гайку. Остальные операции по сборке гидравлических гасителей производите в обратном порядке, указанном при разборке гасителя.
Для заполнения рабочего цилиндра маслом и удаления из него воздуха собранный гидрогаситель предварительно прокачайте вручную за верхнюю головку при помощи ломика, продетого в отверстие головки.
После ручной прокачки гидрогаситель установите на испытательный стенд для прокачки в течение двух минут (с целью визуальной проверки качества уплотнителя прокачку гидрогасителя производите со снятым верхним кожухом). Течь масла через сальник при прокачке не допускается.
После двухминутной прокачки заполните рабочую диаграмму, которую сравните с характерными формами диаграмм табл. 3.
Все гасители, проходящие ревизию, подвергайте испытанию на стенде с целью проверки их работоспособности. Стенд должен иметь приспособление для записи рабочей диаграммы (усилие — перемещение) и специальный бланк.
После испытания гидрогасителей проверьте сальниковое уплотнение путем выдерживания гидрогасителей в горизонтальном положении в течение 12 ч.
В испытаниях гидрогасителей принимает участие контролер ОТК и представитель цеха-изготовителя. В депо гидрогасители испытывайте в присутствии мастера цеха. Принятые гидрогасители должны иметь на видимой поверхности нижней головки четкие набивные клейма с указанием месяца и года ревизии, а также номер депо, производившего ревизию.
Испытания гасителей должны выполняться с ходом ползуна 40+3 мм с частотой 60 ходов в 1 мин.
Гаситель считается выдержавшим испытания, если параметр работоспособности С гасителя, подсчитанный по размерам рабочей диаграммы, находится в пределах 90—120 кгс/с-см.
Назначение. Гидравлические гасители устанавливаются для гашения вертикальных колебаний кузова, возникающих при движении.
3.4.2 Гасители колебаний
При движении вагона по периодическим неровностям пути (стыкам рельсов, например) со скоростью, когда частоты вынужденных и собственных колебаний близки по величине, могут возникать большие амплитуды колебаний кузова на рессорах (резонанс), если в системе рессорного подвешивания отсутствуют или малы силы сопротивления. Поэтому для гашения резонансных колебаний в систему рессорного подвешивания вводят специальные гасители, которые позволяют снизить амплитуды и ускорения колебательного движения, а следовательно, уменьшить воздействие динамических сил на элементы вагона и перевозимый груз. Многочисленные разновидности конструкций гасителей колебаний, применяемых в подвижном составе железных дорог, можно объединить в две большие группы: фрикционные и вязкого сопротивления. Рассмотрим некоторые из них.
Фрикционные гасители колебаний наиболее широко применяются в тележках грузовых вагонов.
В двухосных тележках типа ЦНИИ-ХЗ фрикционный гаситель колебаний состоит из двух фрикционных клиньев 2 (рис. 3.27, а), размещенных между наклонными поверхностями концов надрессорной балки 1 и фрикционными планками 5, укрепленными на колонках 4 боковой рамы тележки. Клинья опираются на двухрядные цилиндрические пружины 5.Работа таких гасителей заключается в следующем. При вертикальных колебаниях надрессорной балки 1 совместно с обрессоренными массами вагона фрикционные клинья 2 перемещаются вниз и вверх относительно фрикционных планок 3. В результате между клиньями и планками возникают силы трения, создающие сопротивление колебательному движению. При этом величина силы трения прямо пропорциональна прогибу пружин и возрастает с его увеличением, так как клинья прижимаются с большей силой. Работа сил трения преобразуется в тепловую энергию, которая рассеивается в окружающую среду. Такого типа гаситель называют фрикционным с переменной силой трения, зависящей от прогиба.
Фрикционный гаситель колебаний с постоянной силой трения, показанный на рис. 3.27, б, устроен так, что сила трения не зависит от прогиба рессорного подвешивания. В пазах 5 концов надрессорной балки установлены башмаки 2, в которых размещены стаканы 3 с пружинами 4. Стакан 3 прижат предварительно сжатой пружиной 4 к фрикционной планке 1 боковой рамы тележки. Сила трения, возникающая при колебании надрессорной балки совместно с опирающимися на нее частями, постоянна и зависит только от жесткости и величины предварительного сжатия пружины, а также коэффициента трения между взаимодействующих плоскостей стаканов и фрикционных планок.
Фрикционный гаситель колебаний, применяемый в трехосных тележках типа УВЗ-9М (рис. 3.27, в), создает силы трения, пропорциональные прогибу рессорного подвешивания. Нагрузка от надрессорной балки тележки через прокладку 1 и нажимной конус 2 передается на два раздвигающихся клина 3. При деформациях рессорного подвешивания под действием скошенных поверхностей нажимного конуса 2 раздвижные клинья 3 прижимаются к внутренней поверхности фрикционного стакана 6. Между трущимися поверхностями раздвижных клиньев 3 и стакана 6 при их взаимном перемещении возникают силы трения, пропорциональные прогибу пружины 5, размещенной между фланцем стакана 6 и опорным кольцом 4.
К гасителям колебаний с постоянной силой трения относится дисковый фрикционный гаситель (рис. 3.28, а), конструкция которого состоит из стального диска 6, зажатого между двумя фрикционными прокладками 2 с помощью пружины 7, болта 4, поводков 3 и резиновых прокладок 5. Рычаги 1 и 3 с помощью валиков крепят между опорами упругих элементов. При колебании вагона и относительном угловом перемещении рычагов 1 и 8, а следовательно диска 6 и прокладок 2, между ними возникают силы трения постоянной величины. Эти силы можно регулировать величиной сжатия пружины 7 с помощью гаек болта 4.
Телескопический фрикционный гаситель колебаний фирмы Крайслер (рис. 3.28, б) является гасителем с постоянной силой трения и применяется в тележках грузовых и пассажирских вагонов зарубежных стран. Он состоит из башмаков 2 с фрикционными накладками 5, выполненными из асбестовой массы, которые прижимаются к корпусу 6 с помощью усилия пружины 4, воздействующей на конусные (клиновые) головку 1 и шайбу 3. Сила трения такого гасителя регулируется гайками 7, сжимающими пружину 4.
Телескопический гаситель колебаний типа БИТМ (Брянский институт транспортного машиностроения) (рис. 3.28, в) отличается от гасителя фирмы Крайслер тем, что усилия на главные трущиеся поверхности передаются через эластичные прокладки 1 и 2 без вспомогательных клиновых поверхностей. Изменением толщины этих прокладок и усилием сжатия пружины можно регулировать соотношение сил трения при возвратно-поступательном движении частей гасителя относительно корпуса. Гаситель колебаний типа БИТМ обладает большей стабильностью по сравнению с гасителем фирмы Крайслер, поскольку усилия на главные трущиеся поверхности передаются через упругие элементы.
Телескопические гасители колебаний устанавливаются как вертикально, так и наклонно относительно оси упругих элементов подвешивания. При наклонном их расположении гасятся вертикальные и горизонтальные колебания вагона. Важным преимуществом телескопических гасителей является простота и быстрота замены неисправного гасителя исправным.
Гидравлические гасители колебаний. Как отмечалось выше, существенным недостатком фрикционных гасителей колебаний является нестабильность их работы, т.е. ухудшение силовой характеристики. Эти и другие недостатки устранены в гасителях колебаний гидравлического типа и других гасителях вязкого сопротивления, которые, несмотря на усложнение изготовления, ремонта и технического обслуживания, широко применяются в тележках современных пассажирских вагонов.
В телескопических поршневых гидравлических гасителях колебаний сила сопротивления создается за счет перетекания жидкости из одной полости в другую через узкие калиброванные (дроссельные) отверстия. Сила сопротивления гасителя в этом случае зави¬сит от вязкости жидкости, размеров дроссельных отверстий и пропорциональна скорости перемещения поршня.
Силовую характеристику в этих конструкциях создают на основе требований к ходовым качествам вагона путем подбора вязкости жидкости и размеров дроссельных отверстий.
Гидравлический гаситель колебаний (рис. 3.29) состоит из рабочего цилиндра 4, поршня 6 со штоком 1, неподвижного поршня 9 с отверстием 14, верхнего 7 и нижнего 8 клапанов, корпуса 3 и направляющей втулки 2. Между цилиндром 4 и корпусом 3 образуется резервуар 5. Гаситель заполнен вязкой жидкостью, которая подбирается с таким расчетом, чтобы в летнее и зимнее время ее вязкость изменялась незначительно.
Работа гидравлического гасителя колебаний заключается в следующем. При движении поршня 6 вниз (ход сжатия) верхний клапан 7 приподнимается и жидкость из подпоршневой полости цилиндра 4 перетекает в надпоршневую 12 через большие отверстия 11. Одновременно вследствие движения штока 1 вниз давление под поршнем 6 повышается и часть жидкости с сопротивлением перетекает из полости 10 через дроссельное отверстие клапана 8 в резервуар 5.
В это время давление жидкости в надпоршневой 12 и подпоршневой 10 полостях цилиндра 4 выравнивается, так как полости 10 и 12 соединены между собой через большие отверстия 11 поршня и приподнятого вверх клапана 6. При движении поршня 6 вверх (ход растяжения) верхний клапан 7 закрывается под действием повышенного давления в надпоршневой полости 12 и жидкость с сопротивлением перетекает через дроссельные каналы в подпоршневую полость 10. Одновременно в полости 10 наступает разрежение, вследствие чего нижний клапан 5 поднимается и пропускает жидкость из резервуара 5 в подпоршневую полость 10, восполняя недостающий объем жидкости, поступающий из меньшего надпоршневого пространства, включающего объем штока 1. Резервуар 5 гасителя служит для размещения объема жидкости, вытесняемой штоком 1 из цилиндра при движении поршня 6 вниз, а также является сборником жидкости, просачивающейся через кольцевой зазор между штоком и направляющей втулкой 2. Для предотвращения выдавливания жидкости наружу гаситель имеет уплотнение 13.
Гидравлические гасители
Назначение. Гидравлические гасители устанавливают с целью гашения вертикальных колебаний кузова. Они бывают двустороннего и одностороннего действия. На одном электровозе допускается установка гидравлического гасителя колебаний только одного типа. Поэтому в условиях эксплуатации необходимо пользоваться инструкцией на гидравлические гасители колебаний в зависимости от типов установленных гасителей на электровозе. Гидравлический гаситель располагают между тележкой и кузовом.
Конструкция. Гидравлический гаситель двустороннего действия (рис. 22) представляет собой поршневой телескопический демпфер, развивающий усилия сопротивления на ходах сжатия и растяжения. Гаситель состоит из цилиндра в, в котором перемещается шток 7 с клапаном 21. В нижнюю часть цилиндра запрессован корпус 23 с клапаном 24, шток 7 уплотнен направляющей буксой 19 и сальниковым устройством, состоящим из обоймы 8 и двух каркасных сальников И. Гайка 9 фиксирует положение деталей гасителя и одновременно сжимает резиновое кольцо 18, которое уплотняет корпус 20 гасителя. Гаситель крепится через верхнюю и нижнюю головки 12 и 25. На верхнюю головку навернут защитный кожух 10, который стопорится болтами. Стопорение штока с верхней головкой осуществляется винтом 13.
Ряс. 21. Установка гасителей колебаний
Технические данные гасителя двустороннего действия следующие:
Диаметр поршня. 68 мм
Параметр сопротивления 110 кгс/(с-см)
Рабочая жидкость масло приборное
При ходе поршня вверх (рис. 23, а) давление рабочей жидкости в надпоршневой полости 5 (см. рис. 22 и 23, а) повышается, диск клапана 21, расположенного в поршне, прижимается к посадочным пояскам корпуса и жидкость с большим сопротивлением дросселирует через щелевые каналы, расположенные на наружном, пояске, в подпоршневую полость 22. Однако давление в под-поршневой полости все равно снижается, так как освобождающийся объем под поршнем больше объема продросселировавшей жидкости. Свободный объем под поршнем заполняется за счет образовавшегося разряжения путем всасывания жидкости из вспомогательной камеры 4 через канавки в нижнем корпусе, калиброванные отверстия клапана 24 и пазы дистанционного кольца. При превышении давления в надпоршневой полости 45 кгс/см2 срабатывает шариковый клапан 21 в поршне штока 7 и часть жидкости перепускается в подпоршневую полость 22. Давление в надпоршневой полости 5 падает, шарик под действием пружины закрывает отверстие клапана 21.
При ходе поршня вниз (рис. 23,6) давление рабочей жидкости в подпоршневой полости 22 (см. рис. 22 и 23, б) повышается, диск нижнего клапана 24 прижимается к посадочным пояскам корпуса и часть жидкости с большим сопротивлением дросселирует через щелевые каналы во вспомогательную камеру 4. Одновременно при этом ходе давление жидкости в надпоршневой полости 5 снижается, диск клапана 21 открывается и часть жидкости перетекает через калиброванные отверстия клапана в освободившееся надпоршневое пространство. При повышении давления в подпоршневой полости до 45 кгс/см2 срабатывает шариковый клапан 24 в нижнем корпусе и пасть жидкости перепускается во вспомогательную камеру. Давление в подпоршневой полости 22 падает, и под действием пружины шарик клапана 24 закрывает отверстие.
Гидравлический гаситель одностороннего действия (рис. 24) представляет собой поршневой телескопи-
» />
Рис. 23, Ход поршня гидравлического гасителя двустороннего действия вв>
ческий демпфер, развивающий усилие сопротивления только на ходе сжатия. Ход растяжения является вспомогательным, шток свободно перемещается вверх и засасывает рабочую жидкость в подпоршневую полость. Его технические данные следующие:
Длина гасителя при полном сжатии по осям отверстий в головках. 360 »
Шариковый предохранительный клапан отрегулирован на давление. 30±3 кгс/см2
Рис. 24. Гидравлический гаситель одностороннего действия:
25, а) в подпоршневой полости образуется разряжение. За счет
Рис. 25. Ход яоршня гидравлического гасителя одностороннего действия вверх
через отверстия в цилиндре 6 перетекать во вспомогательную камеру. С увеличением давления в подпоршневой полости 22 свыше 30±3 кгс/см2 срабатывает предохранительный шариковый клапан, ограничивая тем самым усилие сопротивления гасителя.
Гидравлические гасители колебаний
Фрикционный гаситель колебаний пассажирских тележек
В буксовом подвешивании тележек типов КВЗ-5, КВЗ-ЦНИИ, ТВЗ-ЦНИИ-М пассажирских вагонов установлены фрикционные гасители, размещённые внутри наружных пружин 11 буксового рессорного подвешивания.
Фрикционный гаситель колебаний тележки КВЗ-ЦНИИ с переменной силой трения: 1 – шпинтон; 2 – втулка шпинтона;3 – внутренняя пружина; 4 – нажимное кольцо; 5 – фрикционный сектор; 6 – резиновая прокладка; 7 – тарельчатая рессора; 8 – корончатая гайка; 9 – металлическая прокладка; 10 – кожух; 11 – наружная пружина
В этом гасителе имеется втулка шпинтона 2, надетая на шпинтон 1 рамы тележки. Вокруг втулки расположены шесть фрикционных конусных секторов 5. В комплект гасителя входят: верхнее и нижнее опорные (нажимные) кольца 4, внутренняя пружина 3. Упругие элементы подвешивания совместно с гасителями колебаний амортизируют толчки, уменьшают динамические силы и повышают плавность хода. Принцип действия гасителя колебаний основан на возникновении сил трения между фрикционными секторами 5 и втулкой шпинтона 2при их взаимных смещениях во время колебаний рамы тележки относительно буксы. Под давлением пружины 3 конусные нажимные кольца 4прижимают секторы 5 к втулке 2. Сила прижатия секторов 5 к втулке шпинтона 2 определяется жёсткостью внутренней пружины 3 и углом наклона опорных поверхностей колец 4 и секторов 5. На нарезную часть шпинтона1навёртывается корончатая гайка 8, под которую ставится тарельчатая рессора 7, предназначенная для фиксации втулки шпинтона 2. Отличие от всех предыдущих гасителей в том, что клинья здесь не раздвигаются, а наоборот ссдвигаются, прижимаясь к фрикционной втулке.
Для уменьшения высокочастотных колебаний рамы и снижения шума под наружную пружину 11 ставят по две резиновые прокладки 6, защищаемые от истирания металлическими кольцами 9. Причём верхнее кольцо сварено за одно целое с кожухом 10.
Расположение частей гасителя колебаний внутри пружины 11затрудняет его осмотр и смену в процессе эксплуатации вагона.
Одним из основных недостатков всех фрикционных гасителей колебаний является то, что они имеют большие силы трения покоя, препятствующие прогибам рессорного подвешивания, когда величина возмущающей силы меньше силы трения самого гасителя.
Гидравлические гасители колебаний
Гидравлические гасители колебаний, применяемые в тележках вагонов, обычно выполнены телескопическими поршневыми. Такие гасители удобны в эксплуатации, имеют незначительную массу и обладают рациональной характеристикой.
Общий вид гидравлического гасителя
В тележках пассажирских вагонов железных дорог России установлены преимущественно гасители колебаний производства Тверского (ранее Калининского) вагоностроительного завода, разработанные совместно с ЛИИЖТ (типа КВЗ-ЛИИЖТ).
Рис. 6. Гидравлический гаситель колебаний типа КВЗ-ЛИИЖТ: 1 – кольцо поршневое; 2 – цилиндр; 3 – направляющая втулка; 4 – кольцо резиновое; 5 – кольцо; 6 – натяжная гайка; 7 – стопорный винт головки; 8 – головка верхняя; 9 – стопорный винт кожуха; 10 – планка стопорная; 11 – сальник каркасный; 12– обойма; 13 – кожух верхний; 14– шток;15 – корпус гасителя;16– фланец нижнего клапана; 17 – головка нижняя; 18 – клапан нижний; 19– втулка металлическая; 20– втулка резиновая; 21 – шариковый клапан; 22 – клапан верхний; 23 – поршень; 24– кольцо стопорное; 25 – пружина клапана; 26– регулировочная втулка; 27 – пружина шарикового клапана; 28 – резервуар
Гаситель колебаний типа КВЗ-ЛИИЖТ имеет цилиндр 2, который одним концом установлен в углублении фланца 16нижнего клапана 18и прижат направляющей втулкой 3. Шток 14 с поршнем 23 ввёрнут в верхнюю головку 8 и закреплён винтом 7. Верхний клапан 22 ввёрнут в углубление поршня и штока, а также закреплён пружинным кольцом 24. Нижний клапан 18 с пружинным кольцом во фланце 16 свободно вставлен в углубление нижней головки17. Через фрезеровочные канавки головки нижняя часть клапана 18 сообщается с резервуаром 28. К головке 17приварен корпус 15, который является базой для сборки всех частей гасителя и, кроме этого, наружной стенкой резервуара. Для защиты от повреждений кожуха и штока и предотвращения проникновения пыли к верхней головке 8 привёрнут кожух 13.
Для предотвращения перетекания жидкости из подпоршневой зоны в надпоршневую и обратно поршень снабжён чугунным уплотнительным кольцом 1. Главное уплотняющее устройство штока на выходе из цилиндра – направляющая втулка 3, вспомогательное – каркасные сальники 11. Причём нижний сальник обеспечивает снятие жидкости с поверхности штока при выходе его из цилиндра, а верхний – для снятия пыли и грязи при входе штока в цилиндр. Каркасные сальники смонтированы в обойме 12. Торцы цилиндра 2 уплотнены алюминиевым кольцом. Внутренние части гасителя (втулка 3, цилиндр 2, фланец клапана 16) закреплены натяжным кольцом 6, которое ввёрнуто в верхнюю часть корпуса 15. Натяжное кольцо 6 через металлическую шайбу 5 и резиновое уплотнение 4упирается в обойму 12 и через неё нажимает на направляющую втулку 3, цилиндр 2, фланец 16 и нижнюю головку17. Кольцо 6застопорено планкой 10, один конец которой прикреплён к нему шурупом, а другой – входит в прорезь корпуса 15. Для закрепления гасителя к надрессорной балке и раме тележки в верхней и нижней головках имеются отверстия с металлическими 19 и резиновыми 20 втулками.
Верхний 22 и нижний 18 клапаны взаимозаменяемы и снабжены предохранительными шариковыми устройствами для ограничения сопротивления гасителя при чрезмерных скоростях перемещения штока или повышения вязкости жидкости при низкой температуре. В этих случаях шариковое устройство срабатывает и перепускает часть жидкости, минуя дроссельные каналы на седле клапана.
Принцип действия этих гасителей заключается в последовательном перемещении вязкой жидкости поршнем через узкие (дроссельные) каналы и всасывании её обратно через клапан одностороннего действия. При прохождении жидкости через дроссельные каналы возникает вязкое трение, в результате чего механическая энергия колебательного движения вагона превращается в тепловую, которая затем рассеивается.
Работу гасителя рассмотрим на примере его принципиальной схемы.
При движении поршня 6 вниз (ход сжатия) верхний клапан 7 приподнимается, и жидкость из-под поршневой полости цилиндра перетекает в надпоршневую. Однако вследствие движения штока 1давление в полости рабочего цилиндра 3 повышается и часть жидкости с большим гидравлическим сопротивлением перетекает через дроссельные отверстия нижнего клапана 8 в резервуар 5.
При движении поршня 6 вверх (ход растяжения) верхний клапан 7 закрывается, давление жидкости в надпоршневой зоне полости цилиндра 3 повышается, и жидкость с большим гидравлическим сопротивлением перетекает через дроссельные каналы верхнего клапана 7 в надпоршневую полость. Одновременно в этой полости наступает разряжение, так как объём перетекающей в неё из надпоршневой полости жидкости меньше объёма надпоршневой полости. Вследствие этого нижний клапан 8 поднимается и часть жидкости засасывается в подпоршневую зону из резервуара 5, заполняя освобождённое штоком 1пространство. Резервуар 5 гасителя колебаний служит не только ёмкостью для жидкости, вытесняемой штоком 1 из цилиндра 3, но и сборником жидкости, просачивающейся через кольцевой зазор между направляющей втулкой 2 и штоком 1.
Рабочей жидкостью для гидравлических гасителей колебаний вагонных тележек служат веретённое, приборное и трансформаторное масла, а также другие специальные жидкости. На отечественных дорогах гидравлические гасители заливают приборным маслом (ГОСТ 1805–76).
Силовая характеристика гидравлического гасителя колебаний
Гасители колебаний конструкции КВЗ-ЛИИЖТ установлены в тележках типов КВЗ-5, КВЗ-ЦНИИ и КВЗ-ЦНИИ-М.
Гидравлические гасители колебаний могут быть расположены в тележках вертикально, наклонно и горизонтально.
