Что такое габарит выгрузки
Что такое габарит выгрузки
ТЕХНИЧЕСКИЕ УСЛОВИЯ
РАЗМЕЩЕНИЯ И КРЕПЛЕНИЯ ГРУЗОВ В ВАГОНАХ И КОНТЕЙНЕРАХ
УТВЕРЖДЕНЫ МПС России 27 мая 2003 г. N ЦМ-943
ГЛАВА 1
ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ И КРЕПЛЕНИЮ ГРУЗОВ
В ВАГОНАХ И КОНТЕЙНЕРАХ
1. Общие положения
1.3. При наличии в настоящих ТУ особых требований в отношении отдельных грузов либо их типоразмеров, отличных от общих требований настоящей главы, необходимо руководствоваться положениями соответствующих глав настоящих ТУ.
1.4. Разработка и экспериментальная проверка способов размещения и крепления опасных грузов должны выполняться с учетом требований разделов 7 и 12 настоящей главы. При этом экспериментальная проверка способов размещения и крепления опасных грузов должна проводиться на макетах или натурных образцах с безопасными (инертными) заменителями при условии соответствия (равенства) их массы и габаритных размеров.
1.6. Размещение и крепление съемного навесного оборудования, закрепление поворотных выдвигающихся частей новых кранов на железнодорожном ходу, перевозимых от заводов-изготовителей, а также кранов такого типа, не бывших в употреблении, осуществляются в соответствии с Инструкцией о порядке подготовки кранов в составе поездов, утвержденной производителем таких кранов по согласованию с МПС России.
Размещение и крепление съемного навесного оборудования бывших в употреблении кранов такого типа, а также закрепление поворотных выдвигающихся частей кранов, предъявляемых к перевозке без съемного навесного оборудования, осуществляются в соответствии с НТУ, утвержденными в установленном разделом 7 настоящей главы порядке.
1.7. Размещение и крепление грузов, поступающих от железнодорожных администраций других государств, должны соответствовать действующим на железнодорожном транспорте в Российской Федерации требованиям, если иное не установлено международными соглашениями, участником которых является Российская Федерация.
2. Габариты погрузки
2.1. Размещение на открытом железнодорожном подвижном составе грузов в зависимости от их размеров и крепления должно осуществляться в пределах габаритов погрузки. Виды габаритов погрузки и регионы их применения приведены в таблице 1 настоящей главы.
Габарит погрузки, выгрузки, негабаритные грузы, степени и виды негабаритности.
Габарит погрузки — предельное поперечное, перпендикулярное к оси пути очертание, в котором не выходя наружу, должен размещаться груз на открытом подвижном составе при нахождении его на прямом пути
Груз является негабаритным, если он при размещении на открытом подвижном составе, находящемся на прямом горизонтальном участке пути, превышает пределы габарита погрузки.
В зависимости от высоты, на которой груз выходит за габарит погрузки, устанавливаются три основные зоны негабаритности груза:
1)Зона нижней негабаритности – на высоте от 380 до 1400 мм при расстоянии от оси пути 1626 – 1760 мм и на высоте от 1230 до 1400 мм при расстоянии от оси пути 1761 – 2240 мм;
2)Зона боковой негабаритности – на высоте от 1400 – 4000 мм;
3)Зона верхней негабаритности – на высоте от 4000 – 5300 мм.
В зависимости от выхода грузов за габарит погрузки в указанных зонах установлены следующие степени негабаритности грузов:
· нижняя негабаритность – шесть степеней;
· боковая негабаритность – шесть степеней;
· верхняя негабаритность – три степени.
Степень негабаритности груза устанавливается не только с учетом его нахождения на прямом участке пути, но и с учетом прохода кривых участков пути. Грузы, превышающие установленные пределы негабаритности, называются сверх негабаритными.
Габарит приближения строений. Габарит подвижного состава. Расстояния между осями путей на перегонах и станциях.
Габарит приближения строенийназывается — предельное поперечное (перпендикулярное оси пути) очертание, вдоль которого, помимо подвижного состава, не должны заходить никакие части сооружений и устройств. Исключение составляют лишь те устройства, которые предназначены для непосредственного взаимодействия их с подвижным составом.
Габарит подвижного составаназывается — предельное поперечное очертание в котором, не выходя наружу, должен помещаться как груженый, так и порожний подвижной состав, установленный на прямом горизонтальном пути.
Расстояние между головками рельсов-1520 мм.
Расстояние между осями смежных путей на двухпутных линиях- 4100 мм.
На трехпутном и четырехпутном между осями 2 и 3 путей-5000мм.
На станциях между осями путей- 4800 мм.
На путях второстепенных и грузовых рейсов-4500 мм.
Категории железнодорожных линий. Экономические и технические изыскания.
От категории линии зависят основные параметры и технические условия ее проектирования, допускаемые скорости движения пассажирских и грузовых поездов, мощность всех устройств линии.
Железнодорожные линии бывают:
Скоростные (железнодорожные магистральные линии для движения пассажирских поездов со скоростями свыше 160 до 200 км/ч);
Особо грузонапряженные (железнодорожные магистральные линии для большого объема грузовых перевозок (свыше 50км/ч), железнодорожные магистральные линии (свыше 30 до 50),(свыше 15 до 30) (свыше 8 до 15), железнодорожные линии до 8, внутристанционные соединительные и подъездные пути (независимо от грузонапряженности)
Экономические изыскания являются:
—обоснование роли проектируемой линии и ее значения в составе существующей сети железных дорог и во взаимодействии с другими видами транспорта, определение эффективности ее строительства;
—выявление возможных вариантов направления и конечных пунктов линии для выбора наиболее целесообразного;
—установление размеров грузовых и пассажирских перевозок на проектируемой линии на расчетные сроки и определение технико-экономических показателей ее работы.
В технические изыскания входят: обследования и съемки для выбора наиболее удачного расположения трассы проектируемой линии на местности, а также сбор необходимых технических данных для проектирования всех объектов железной дороги.
Путевое хозяйство: предприятия, общее руководство, требования ПТЭ, предъявляемые к путевому хозяйству и к элементам пути.
Общее руководство путевым хозяйством в Министерстве путей сообщения осуществляет департамент пути и сооружений, а на дорогах — служба пути. В ведении департамента пути находятся Государственный институт по проектированию инженерных сооружений и промышленных предприятий путевого хозяйства и геологическим изысканием, нормативные и путеобследовательские станции и проектно- конструкторское технологическое бюро.
Основным предназначением путевого хозяйства является содержание пути и путевых устройств в постоянной исправности, чтобы обеспечивать безопасное и плавное движение поездов с наибольшими скоростями, установленными для данного участка.
Все элементы железнодорожного пути по прочности, устойчивости и состоянию должны обеспечивать безопасное и плавное движение поездов со скоростями, установленными на данном участке.
Размещение и техническое оснащение дистанций пути, путевых машинных станций и других предприятий путевого хозяйства должны обеспечивать выполнение необходимых работ по содержанию и ремонту железнодорожного пути, сооружений и устройств для выполнения заданных размеров движения поездов с установленными скоростями.
Требования к конструкциям сооружений и устройств, порядок их содержания и эксплуатации, не перечисленные в настоящих Правилах, устанавливаются Министерством.
Нижнее строение пути, его элементы, назначение. Классификация искусственных сооружений и их назначение
Земляное полотно является основным элементом нижнего строения железнодорожного пути и представляет собой инженерную конструкцию в виде комплекса грунтовых сооружений.
Земляное полотно предназначено для укладки верхнего строения пути, восприятия нагрузок от подвижного состава, передаваемых через элементы верхнего строения пути, а для обеспечения устойчивости пути.
Грунты, используемые при возведении земляного полотна, подразделяются на следующие основные группы: скальные; полунасыпные ;крупнообломочные; гравийные; песчаные; линистые.
Искусственные сооружения устанавливаются при пересечении железнодорожными линиями рек, каналов, дорог и других препятствий. Это путепроводы, виадуки, эстакады, тоннели, галереи, трубы, мосты.
Мост— искусственное сооружение, устанавливаемое над водным пространством.
Путепроводы — строят в местах пересечения автомобильных, железных дорог или двух железнодорожных линий.
Виадуки— сооружения вместо обычной высокой насыпи при пересечении железной дороги, глубоких долин, оврагов, ущелий.
Эстакады — устанавливают взамен больших насыпей в городах, где они меньше стесняют улицы и не препятствуют проезду и проходу под ними, а также на подходах к большим мостам через реки с широкими поймами разлива воды.
Тоннели— представляет собой искусственные сооружение для прокладки пути под землей.
Габарит погрузки на ЖД
Железные дороги принимают к перевозке негабаритные грузы, т.е. такие, которые, будучи погруженными на открытый подвижной состав (платформы, полувагоны, транспортеры), выходят за пределы габарита погрузки, установленного МПС. Для открытого подвижного состава (платформ, полувагонов) установлен габарит погрузки, за пределы которого перевозимый груз не должен выходить ни по ширине, ни по высоте. Железнодорожный транспорт перевозит и негабаритные грузы, т. е. грузы, размеры которых выходят за пределы габарита погрузки, но не превышают определенной величины, позволяющей перевозить их при соблюдении специальных условий. В зависимости от поперечного очертания груза, его размеров и расположения на подвижном составе негабаритность его бывает боковой, верхней и нижней, односторонней и двусторонней. Боковую негабаритность грузов подразделяют на пять степеней негабаритности: от нулевой до четвертой — в зависимости от величины выхода за габарит. Наибольшей является негабаритность IV степени. Перевозка негабаритного груза требует особых мер предосторожности. Инструкцией по погрузке и перевозке негабаритных и тяжеловесных грузов для каждой степени негабаритности установлены специальные условия, в соответствии с которыми эти грузы принимают для перевозки и отправляют по железным дорогам. При негабаритности III и IV степеней на вагоне за 20 осей впереди негабаритного груза устанавливают контрольную габаритную раму, повторяющую очертания и размеры перевозимого негабаритного груза. При перевозке груза с большой боковой негабаритностью иногда прекращают движение по соседнему пути двухпутного участка. Поезда с негабаритными грузами сопровождают руководящие работники пути и представители грузоотправителей.
Габаритом погрузки называется предельное (перпендикулярное оси пути) очертание, в котором полностью помещается погруженный на открытый подвижной состав груз (с учетом упаковки и крепления) при нахождении подвижного состава на прямом горизонтальном участке пути и совмещении в одной вертикальной плоскости продольных осей подвижного состава и пути.
В зависимости от высоты, на которой груз выходит за габарит погрузки, устанавливаются три основные зоны негабаритности груза:
зона нижней негабаритности — на высоте от 380 до 1400 мм при расстоянии от оси пути 1626 — 1760 мм и на высоте от 1230 до 1400 мм при расстоянии от оси пути 1761 — 2240 мм;
зона боковой негабаритности — на высоте от 1400 до 4000 мм;
зона верхней негабаритности — на высоте от 4000 до 5300 мм.
Кроме того, вводится условная зона совместной боковой и верхней негабаритности на высоте от 4000 до 4603 мм.
В зависимости от выхода грузов за габарит погрузки в указанных зонах установлены следующие степени негабаритности грузов: нижняя негабаритность — шесть степеней, боковая негабаритность — шесть степеней, верхняя негабаритность — три степени. Степень негабаритности груза устанавливается не только с учетом его нахождения на прямом участке пути, но и с учетом прохода кривых участков пути. Грузы, превышающие установленные пределы негабаритности, называются сверхнегабаритными.
Для каждой степени негабаритности определены специальные условия, в соответствии с которыми грузы принимаются к перевозке по железным дорогам, а именно: усиленный контроль за следованием негабаритного груза, информация причастных работников об этих грузах, ограничение скорости движения, ограничение или запрещение движения по соседним путям на двухпутных участках, пропуск по заранее подготовленным маршрутам на станциях.
Перевозка сверхнегабаритных грузов, а также негабаритных грузов шестой степени боковой и нижней негабаритности осуществляется с применением контрольной рамы, которую ставит грузоотправитель на крытом вагоне или полувагоне. Вагон с контрольной рамой следует за локомотивом, а вагоны с негабаритными грузами — в середине поезда, но не ближе, чем за 20 осей от вагона с контрольной рамой и не менее, чем за четыре оси от хвоста поезда.
Размеры контрольной рамы должны соответствовать максимальным размерам груза с учетом его смещения в кривых. Поезд сопровождается опытным работником дистанции пути по квалификации не ниже дорожного мастера, который ведет наблюдение за прохождением контрольной рамы особенно внимательно при следовании мимо негабаритных сооружений.
Для проверки габаритности громоздких и легковесных грузов, погруженных на открытый подвижной состав, их пропускают через габаритные ворота, установленные на одном из путей станции.
Габаритные ворота представляют собой раму, внутри которой по очертанию габарита погрузки шарнирно укреплены планки. Если открытый подвижной состав с грузом пройдет ворота, не зацепляя планок, то габарит не нарушен. Изменение положения планки укажет негабаритное место.
Габарит погрузки: виды, определение
Габарит погрузки на ЖД
Железные дороги принимают к перевозке негабаритные грузы, т.е. такие, которые, будучи погруженными на открытый подвижной состав (платформы, полувагоны, транспортеры), выходят за пределы габарита погрузки, установленного МПС. Для открытого подвижного состава (платформ, полувагонов) установлен габарит погрузки, за пределы которого перевозимый груз не должен выходить ни по ширине, ни по высоте. Железнодорожный транспорт перевозит и негабаритные грузы, т. е. грузы, размеры которых выходят за пределы габарита погрузки, но не превышают определенной величины, позволяющей перевозить их при соблюдении специальных условий. В зависимости от поперечного очертания груза, его размеров и расположения на подвижном составе негабаритность его бывает боковой, верхней и нижней, односторонней и двусторонней. Боковую негабаритность грузов подразделяют на пять степеней негабаритности: от нулевой до четвертой — в зависимости от величины выхода за габарит. Наибольшей является негабаритность IV степени. Перевозка негабаритного груза требует особых мер предосторожности. Инструкцией по погрузке и перевозке негабаритных и тяжеловесных грузов для каждой степени негабаритности установлены специальные условия, в соответствии с которыми эти грузы принимают для перевозки и отправляют по железным дорогам. При негабаритности III и IV степеней на вагоне за 20 осей впереди негабаритного груза устанавливают контрольную габаритную раму, повторяющую очертания и размеры перевозимого негабаритного груза. При перевозке груза с большой боковой негабаритностью иногда прекращают движение по соседнему пути двухпутного участка. Поезда с негабаритными грузами сопровождают руководящие работники пути и представители грузоотправителей.
Габаритом погрузки называется предельное (перпендикулярное оси пути) очертание, в котором полностью помещается погруженный на открытый подвижной состав груз (с учетом упаковки и крепления) при нахождении подвижного состава на прямом горизонтальном участке пути и совмещении в одной вертикальной плоскости продольных осей подвижного состава и пути.
В зависимости от высоты, на которой груз выходит за габарит погрузки, устанавливаются три основные зоны негабаритности груза:
зона нижней негабаритности — на высоте от 380 до 1400 мм при расстоянии от оси пути 1626 — 1760 мм и на высоте от 1230 до 1400 мм при расстоянии от оси пути 1761 — 2240 мм;
зона боковой негабаритности — на высоте от 1400 до 4000 мм;
зона верхней негабаритности — на высоте от 4000 до 5300 мм.
Кроме того, вводится условная зона совместной боковой и верхней негабаритности на высоте от 4000 до 4603 мм.
В зависимости от выхода грузов за габарит погрузки в указанных зонах установлены следующие степени негабаритности грузов: нижняя негабаритность — шесть степеней, боковая негабаритность — шесть степеней, верхняя негабаритность — три степени. Степень негабаритности груза устанавливается не только с учетом его нахождения на прямом участке пути, но и с учетом прохода кривых участков пути. Грузы, превышающие установленные пределы негабаритности, называются сверхнегабаритными.
Для каждой степени негабаритности определены специальные условия, в соответствии с которыми грузы принимаются к перевозке по железным дорогам, а именно: усиленный контроль за следованием негабаритного груза, информация причастных работников об этих грузах, ограничение скорости движения, ограничение или запрещение движения по соседним путям на двухпутных участках, пропуск по заранее подготовленным маршрутам на станциях.
Перевозка сверхнегабаритных грузов, а также негабаритных грузов шестой степени боковой и нижней негабаритности осуществляется с применением контрольной рамы, которую ставит грузоотправитель на крытом вагоне или полувагоне. Вагон с контрольной рамой следует за локомотивом, а вагоны с негабаритными грузами — в середине поезда, но не ближе, чем за 20 осей от вагона с контрольной рамой и не менее, чем за четыре оси от хвоста поезда.
Размеры контрольной рамы должны соответствовать максимальным размерам груза с учетом его смещения в кривых. Поезд сопровождается опытным работником дистанции пути по квалификации не ниже дорожного мастера, который ведет наблюдение за прохождением контрольной рамы особенно внимательно при следовании мимо негабаритных сооружений.
Для проверки габаритности громоздких и легковесных грузов, погруженных на открытый подвижной состав, их пропускают через габаритные ворота, установленные на одном из путей станции.
Габаритные ворота представляют собой раму, внутри которой по очертанию габарита погрузки шарнирно укреплены планки. Если открытый подвижной состав с грузом пройдет ворота, не зацепляя планок, то габарит не нарушен. Изменение положения планки укажет негабаритное место.
Текст ПТЭ по габаритам погрузки
2.6. Погруженный на открытом подвижном составе груз (с учетом упаковки и крепления) должен размещаться в пределах установленных МПС габаритов погрузки.
Габарит погрузки
Габарит погрузки — предельное поперечное перпендикулярное оси пути очертание, в котором полностью помещается, с учётом упаковки и крепления, груз на открытом подвижном составе.
Содержание
Негабаритность груза
Груз, включая упаковку и крепление, является негабаритным, если он при размещении на открытом подвижном составе, находящемся на прямом горизонтальном участке пути и при совмещении продольной вертикальной плоскости симметрии вагона с осью железнодорожного пути, превышает очертание основного габарита погрузки, или его геометрические выносы в кривых за пределы основного габарита погрузки превышают геометрические выносы в соответствующих кривых расчётного вагона (Расчётный вагон — вагон с длиной рамы 24 м и базой 17 м).
Обозначения в индексе негабаритности:
| 1-й знак | всегда буква H (негабаритность) |
| 2-й знак | степень нижней негабаритности, может принимать значения от 1 до 6 |
| 3-й знак | степень боковой негабаритности, может принимать значения от 1 до 6 |
| 4-й знак | степень верхней негабаритности, может принимать значения от 1 до 3 |
| 5-й знак | вертикальная сверхнегабаритность (груз выходит за установленные пределы негабаритности), имеет значение 8 |
Отсутствие негабаритности в любой зоне, в том числе и отсутствие вертикальной сверхнегабаритности, отмечается цифрой «0» в соответствующем знаке индекса негабаритности.
Например: индекс негабаритности Н2030 означает негабаритность нижнюю 2-ой степени, боковой негабаритности нет, верхняя негабаритность 3-ей степени, вертикальной сверхнегабаритности нет.
Для каждой степени негабаритности определены специальные условия, в соответствии с которыми грузы принимаются к перевозке по железным дорогам, а именно: усиленный контроль за следованием негабаритного груза, информация причастных работников, ограничение скорости движения, ограничение или запрещение движения по соседним путям, пропуск по заранее подготовленным маршрутам на станциях.
Технические устройства
Контрольная рама
Перевозка сверхнегабаритных грузов, а также негабаритных грузов шестой степени боковой и нижней негабаритности осуществляется с применением контрольной рамы, которую грузоотправитель ставит на крытом вагоне или полувагоне. Размеры контрольной рамы должны соответствовать максимальным размерам груза с учётом смещения его в кривых. Поезд сопровождается опытным работником дистанции пути, который ведёт наблюдение за прохождением контрольной рамы.

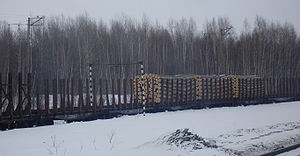

Габаритные ворота
Габаритные ворота устанавливают в месте массовой погрузки на открытый подвижной состав. Ворота представляют собой раму, внутри которой по очертанию габарита погрузки шарнирно укреплены планки. Если открытый подвижной состав с грузом пройдёт ворота, не касаясь планок, то габарит не нарушен. Изменение положения планки укажет на место негабаритности. Таким образом внутренние очертания габаритных ворот ограничивают допустимые предельные размеры провозимых через них грузов.
На электрифицированных участках габаритные ворота высотой до 4,5 метров располагают по обеим сторонам пересечения с автомобильной дорогой (переезда) для предупреждения прикосновения контактного провода к перевозимым через переезд грузам. Путь, на котором устанавливают ворота, должен быть прямым, находиться на горизонтальной площадке; переезд — хорошо виден.
Электронные габаритные ворота состоят из инфракрасных датчиков, формирующих допустимые границы габарита погрузки и передающих данные о нарушении границ на рабочее место оператора пункта коммерческого осмотра.
