Для безопасного движения поездов необходимо, чтобы локомотивы, вагоны и грузы на открытом подвижном составе могли свободно проходить мимо устройств и сооружений, расположенных вблизи пути, не задевая их, а также мимо следующего по соседним путям подвижного состава. Это требование обеспечивается габаритом приближения строений и габаритом подвижного состава.
Габаритом приближения строений называется предельное поперечное (перпендикулярное оси пути) очертание, внутрь которого, помимо подвижного состава, не должны входить никакие части сооружений и устройств. Исключение составляют лишь те устройства, которые предназначены для непосредственного взаимодействия с подвижным составом (вагонные замедлители в рабочем состоянии, контактные провода с деталями крепления, поворачивающаяся часть колонки при наборе воды и др.).
Габаритом подвижного состава называется предельное поперечное (перпендикулярное оси пути) очертание, в котором, не выходя наружу, должен помещаться как груженый, так и порожний подвижной состав, расположенный на прямом горизонтальном пути.
Габарит приближения строений С применяется при строительстве новых линий, постройке вторых путей, электрификации железных дорог и других видах реконструкции общей сети и подъездных путей (от станции их примыкания до территории предприятия).
Габаритные расстояния по высоте измеряют от уровня верха головки рельса, горизонтальные расстояния — от оси пути. Очертание I—II—III установлено для перегонов и путей на станциях (в пределах искусственных сооружений), на которых не предусматривается стоянка подвижного состава, очертание Iа—IIа—IIIа—IVa — для остальных путей станций. Высота габарита указана на рисунке дробью: числитель — для контактной подвески с несущим тросом, знаменатель — без него. Ширина габарита приближения строений С составляет 4900 мм.
В габарите для перегонов на расстоянии от оси пути 1745 мм предусмотрен скос высотой 1070 мм от уровня верха головки рельса для перил на мостах, эстакадах и других искусственных сооружениях.
Расстояние от оси пути до линии приближения строений (вновь строящиеся здания, заборы, опоры контактной сети и линий связи) составляет 3100 мм.
Государственным стандартом установлен также габарит Сп, отличающийся от габарита С отдельными размерами (например, высота для габарита Сп равна 5500 мм). Требованиям этого габарита должны удовлетворять сооружения и устройства депо, мастерских, грузовых районов, складов, портов, промышленных предприятий, а также между территориями этих предприятий, т. е. там, где скорости движения сравнительно невысоки.
Подвижной состав габарита 1-Т допускается к обращению по всем путям общей сети железных дорог, подъездным путям и путям промышленных предприятий, а подвижной состав габарита Т — по путям общей сети железных дорог, подъездным путям промышленных предприятий, сооружения и устрой-ства на которых отвечают требованиям габаритов С (с очертанием верхней части для неэлектрифицированных линий) и Сп.
Габариты 1-ВМ, 0-ВМ, 02-ВМ и 03-ВМ установлены для подвижного состава, допускаемого к обращению по железным дорогам колеи как 1520 (1524), так и 1435 мм.
Расстояния между осями смежных путей определяются условиями обеспечения безопасности движения поездов и личной безопасности людей, находящихся на междупутьях. При этом учитываются соответствующие размеры габаритов подвижного состава и приближения строений. Согласно ПТЭ расстояния, мм, между осями путей на прямых участках должны быть не менее указанных:
Расстояния между осями путей на прямых участках перегона Расстояние между осями второго и третьего путей 5000 мм позволяет оставить в междупутье инвентарь и инструмент для ремонта пути при следовании поездов по этим путям.
Между осями путей, предназначенных для непосредственной перегрузки грузов из вагонов в вагон, может быть допущено расстояние 3600 мм.
В кривых участках размеры междупутья, а также расстояние между осью пути и габаритом приближения строений, зависящие от радиуса кривой, скорости движения, месторасположения пути (перегон или станция) и других факторов, устанавливаются согласно нормам, приведенным в указаниях по применению габаритов приближения строений.
Железные дороги принимают к перевозке и негабаритные грузы, которые, будучи погружены на открытый подвижной состав, выходят за пределы габарита погрузки.
Габаритом погрузки называется предельное поперечное (перпендикулярное оси пути) очертание, в котором, не выходя наружу, должен размещаться груз (с учетом упаковки и крепления) на открытом подвижном составе при нахождении его на прямом горизонтальном пути.
Негабаритные грузы могут быть перевезены при принятии специальных мер предосторожности. Для проверки габаритности грузов, погруженных на открытый подвижной состав, их пропускают через габаритные ворота. Габаритные ворота представляют собой раму, внутри которой по очертанию габарита погрузки шарнирно укреплены планки. Если открытый подвижной состав с грузом пройдет ворота, не касаясь планок, то габарит не нарушен. Изменение положения планки укажет на место, не соответствующее габариту.
В зависимости от высоты, на которой груз выходит за габарит погрузки, установлены зоны нижней, боковой и верхней негабаритности. Кроме того, для более точного определения условий пропуска грузов при наличии верхней негабаритности на двухпутных линиях дополнительно введена зона совместной боковой и верхней негабаритности.
Порядок определения негабаритности грузов, приема их к перевозке и погрузке, отправления и следования поездов изложен в Инструкции по перевозке негабаритных и тяжеловесных грузов по железным дорогам колеи 1520 мм.
ГАБАРИТЫ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ
Общие сведения о габарите
Соблюдение габаритов на железнодорожном транспорте является одним из важнейших условий обеспечения безопасности движения поездов. Локомотивы и вагоны должны свободно проходить по железнодорожному пути мимо различного рода путевых сооружений, станционных платформ, зданий и других устройств, а также не задевать подвижной состав, расположенный на смежных путях, и различные искусственные сооружения. Это требование обеспечивается соблюдением установленных государственным стандартом габаритов.
Габаритом называется предельное внешнее геометрическое очертание (в определенном сечении) сооружений и устройств, позволяющее установить занимаемое ими пространство и условия размещения соседних объектов.
На железнодорожном транспорте был введен ГОСТ 9238-83 на габариты приближения строений и подвижного состава для линий со скоростями движения не более 160 км/ч (для линий и участков со скоростями движения поездов свыше 160 км/ч габаритные нормы устанавливаются специальными указаниями ОАО «РЖД»). Этот ГОСТ распространяется на железные дороги общей сети колеи 1520 мм (для новых линий) и колеи 1524 мм (для существующих линий впредь до перевода их на колею 1520 мм), а также на подъездные пути железных дорог и промышленных предприятий.
На железных дорогах Российской Федерации установлены: габарит приближения строений, габарит подвижного состава и габарит погрузки.
Габариты приближения строений
Для сооружений и устройств общей сети железных дорог и железнодорожных подъездных путей от станции примыкания до территории промышленных и транспортных предприятий установлен единый габарит приближения строений С, который учитывает использование электрической тяги, применение новых стрелочных переводов и вагонных замедлителей, средств механизации путевых работ и др.
Сооружения и устройства, находящиеся на территории и между территориями промышленных и транспортных предприятий, должны удовлетворять требованиям габарита приближения строений Сп, отличающегося от габарита С некоторыми размерами (например, высотой). Требованиям этого габарита должны удовлетворять сооружения и устройства депо, мастерских, грузовых дворов, складов, портов, промышленных предприятий, а также между территориями этих предприятий, т.е. в местах, где скорости движения сравнительно невысоки и отсутствует контакная подвеска.
Для проверки соблюдения габаритов приближения строений применяется устанавливаемая на вагоне или дрезине специальная габаритная рама, представляющая собой конструкцию, внешний контур которой соответствует очертанию габарита. Свободный проход рамы возле сооружений и устройств свидетельствует о соблюдении габарита приближения строений.
Места, где объекты расположены на расстоянии менее 3100 мм от оси пути, называются негабаритными. Они должны иметь специальную отличительную окраску в виде чередующихся наклонных желтых и черных полос и быть обозначены специальным знаком «Негабаритное место».
Габариты подвижного состава
Габарит подвижного состава неразрывно связан с размерами колеи железных дорог: чем шире колея, тем шире и выше может быть подвижной состав, обращающийся по этой колее. Подвижной состав, эксплуатируемый на общей сети железных дорог России, стран-бывших республик СССР, а также Финляндии и Монголии строится по габаритам, учитывающим ширину колеи 1520 +8 -4 мм. Для подвижного состава, допускаемого к обращению по железным дорогам колеи 1435 мм («западноевропейская колея»), а также на железнодорожных путях необщего пользования предусматриваются дополнительные габариты.
Для подвижного состава установлены следующие основные габариты подвижного состава:
| Габарит | Высота | Ширина | Габарит | Высота | Ширина |
| 1-Т | 5300 мм | 3400 мм | 0-ВМ | 4650 мм | 3250 мм |
| Т | 5300 мм | 3750 мм | 02-ВМ | 4650 мм | 3150 мм |
| 1-ВМ | 4700 мм | 3400 мм | 03-ВМ | 4280 мм | 3150 мм |
В настоящее время на железнодорожном транспорте применяются дополнительные габариты для отдельных типов подвижного состава: Тц, Тпр и др.
Габарит погрузки
Габаритом погрузки называется предельное поперечное (перпендикулярное оси пути) очертание, в котором, не выходя наружу, должен размещаться груз (с учетом упаковки и крепления) на открытом подвижном составе, находящемся на прямом горизонтальном пути.
Грузы, которые выходят за очертания габарита погрузки, считаются негабаритными. В зависимости от высоты, на которой груз выходит за габарит погрузки, установлены зоны негабаритности: нижней, боковой и верхней.
В зависимости от величины выхода груза за габарит погрузки в указанных зонах негабаритности выделяют степени негабаритности: 6 степеней нижней негабаритности, 6 степеней боковой негабаритности и 3 степени верхней негабаритности. Грузы, превышающие установленные пределы негабаритности, считаются сверхнегабариными. Степень негабаритности груза определяется не только при нахождении подвижного состава на прямом участке пути (когда груз может вписываться в габарит погрузки), но и с учетом прохождения кривых участков (расчетная негабаритность).
Для проверки габаритности грузов, погруженных на открытый подвижной состав, их пропускают через габаритные ворота, которые представляют собой раму, внутри которой по очертанию габарита погрузки шарнирно укреплены планки, либо цепи. Если открытый подвижной состав с грузом пройдет ворота, не касаясь планок (цепей), то габарит не нарушен. Изменение положения планки (цепи) укажет на место, не соответствующее габариту.
Негабаритные грузы могут быть перевезены железнодорожным транспортом при принятии специальных мер предосторожности. Перевозка сверхнегабаритных грузов, а также грузов 3-й и более степени негабаритности производится с применением контрольной рамы, которая устанавливается на вагоне, следующем за локомотивом. Внешние размеры рамы должны соответствовать размерам негабаритного груза. Сам негабаритный груз размещается в середине поезда, но не ближе чем за 20 осей (5 вагонов) от вагона с контрольной рамой и не менее чем за 4 оси (1 вагон)от хвоста поезда. Перевозка осуществляется в светлое время суток со скоростью не более 15 км/ч на прямых участках пути и 5 км/ч на кривых участках и станционных путях. В задней кабине локомотива должен находиться представитель грузоотправителя, наблюдающий за прохождением контрольной рамы мимо сооружений и устройств, расположенных возле железнодорожного пути. Если происходит повреждение контрольной рамы, поезд немедленно останавливается и принимаются меры к устранению мест, препятствующих прохождению негабаритного груза.
Габарит подвижного состава
Габари́т подвижно́го соста́ва — предельное поперечное перпендикулярное оси пути очертание, в котором, не выходя наружу, должен помещаться на прямом горизонтальном пути железнодорожный подвижной состав как в порожнем, так и в гружёном состоянии. Габарит подвижного состава отличается в разных странах и может отличаться на разных линиях в пределах одной страны. Например, габарит подвижного состава метрополитена может быть меньше, чем на обычной железной дороге, что позволяет уменьшить диаметр тоннелей.
Содержание
В России
Ссылки
См. также
Литература
Ссылки
Полезное
Смотреть что такое «Габарит подвижного состава» в других словарях:
Габарит ж/д подвижного состава — габарит железнодорожного подвижного состава поперечное перпендикулярное оси пути очертание, в котором, не выходя наружу, должен помещаться установленный на прямом горизонтальном пути (при наиболее неблагоприятном положении в колее и отсутствии… … Официальная терминология
Габарит высокоскоростного железнодорожного подвижного состава — поперечное перпендикулярное оси пути очертание, в котором, не выходя наружу, должен помещаться высокоскоростной железнодорожный подвижной состав, установленный на прямом горизонтальном пути при наиболее неблагоприятном положении в колее и… … Официальная терминология
габарит железнодорожного подвижного состава — предельное поперечное (перпендикулярное оси железнодорожного пути) очертание, в котором, не выходя наружу, должен помещаться установленный на прямом горизонтальном железнодорожном пути (при наиболее неблагоприятном положении в колее и отсутствии… … Словарь-справочник терминов нормативно-технической документации
Габарит погрузки ж/д подвижного состава — Габарит погрузки. Предельное поперечное (перпендикулярное оси пути) очертание, в котором, не выходя наружу, должен размещаться груз (с учетом упаковки и крепления) на открытом подвижном составе при нахождении его на прямом горизонтальном пути. … … Официальная терминология
Габарит приближения строений — Габарит приближения строений предельное поперечное перпендикулярное оси пути очертание, внутрь которого, помимо подвижного состава, не должны входить никакие части сооружений и устройств. Исключение составляют лишь те устройства, которые… … Википедия
Габарит — (фр. gabarit) предельное очертание предмета или просвета между частями сооружений. Для подвижных машин или подвижных частей неподвижных машин определяет пространство, в котором они перемещаются. В это пространство не должны заходить… … Википедия
Габарит погрузки — Габаритные ворота для проверки габаритности грузов (лес на платформах) Габарит погрузки предельное поперечное перпендикулярное оси пути очертание, в котором полностью помещается, с учётом упаковки и крепления, груз на открытом … Википедия
габарит приближения строений — Предельное поперечное очертание (перпендикулярное оси пути), внутрь которого помимо железнодорожного подвижного состава не должны входить никакие части сооружений и устройств (за исключением устройств, предназначенных для непосредственного взаим … Словарь-справочник терминов нормативно-технической документации
ГАБАРИТ — (франц. gabari, gabarit). 1) деревянная модель корабля, имеющаяся на каждом судне с той целью, чтобы всякое усовершенствование и поправка могли быть представлены сперва на ней; вообще модель в настоящую величину какого либо предмета. 2) на железн … Словарь иностранных слов русского языка
Габарит — (a. overall dimension, clearance; н. Abmessungen, Lichtraumprofil; ф. gabarit; и. galibo dimensiones exteriores) предельное внеш. очертание предмета. Tермин Г. используется также для обозначения размера чего либо. Применительно к трансп.… … Геологическая энциклопедия
Габарит подвижного состава
Габарит подвижного состава на железных дорогах
Габарит железнодорожного подвижного состава — предельное поперечное (перпендикулярное оси железнодорожного пути) очертание, в котором, не выходя наружу, должен помещаться установленный на прямом горизонтальном железнодорожном пути (при наиболее неблагоприятном положении в колее и отсутствии боковых наклонений на рессорах и динамических колебаний) как в порожнем, так и в нагруженном состоянии железнодорожный подвижной состав, в том числе имеющий максимально нормируемые износы.
Обозначения габаритов подвижного состава и сфера их применения
Для габаритов подвижного состава установлены следующие обозначения:
03-ВМk— кинематический габарит для железнодорожного подвижного состава, допускаемого к обращению по всей сети железных дорог колеи 1520 (1524) мм и по железным дорогам колеи 1435 мм европейских и азиатских стран.
_ _ _ _ _ _ только для сигнальных устройств; _____.____ для выступающих частей: поручней, подлокотников, козырьков для стока воды, параванов и др. В открытом положении параваны должны вписываться в очертание для сигнальных устройств; — — — — — — — — — для обрессоренной рамы тележки и укрепленных на ней частей.
Габариты подвижного состава
Для нормального обеспечения перевозок на железнодорожном транспорте, кроме подвижного состава и пути, имеются многочисленные сооружения и устройства, которые расположены вдоль пути и над ним.
Габариты на железных дорогах.
К ним относятся пассажирские платформы, здания, опоры контактной сети, сигнальные и путевые знаки, приводы электрической централизации стрелок, путепроводы, мосты, провода связи и энергоснабжения. Расстояния от этих сооружений и устройств до пути принимаются с учетом размеров обращающегося подвижного состава и условий его движения. Для обеспечения безопасности движения поездов требуется, чтобы локомотивы и вагоны, а также грузы на открытом подвижном составе могли свободно проходить не только мимо устройств и сооружений, но и мимо следующего по соседним путям подвижного состава, не задевая их. Эти требования обеспечиваются соблюдением установленных Государственным стандартом габаритов приближения строений и габаритов подвижного состава.
Габаритные расстояния выражаются в миллиметрах и принимаются по вертикали от уровня верха головки рельса (в кривых участках пути от внутреннего рельса), горизонтальные расстояния – от оси пути. В числителе указывается размер для контактной подвески с несущим тросом, в знаменателе – для контактной подвески без несущего троса.
Габаритом приближения строений называется предельное поперечное (перпендикулярное оси пути) очертание, внутрь которого, помимо подвижного состава, не должны заходить никакие части сооружений и устройств. Исключение составляют те устройства, которые предназначены для непосредственного взаимодействия их с подвижным составом (вагонные замедлители в рабочем состоянии, контактные провода с деталями крепления, поворачивающаяся часть колонки при наборе воды и др.).
На железнодорожном транспорте применяются следующие габариты приближения строений
— габарит С распространяется на пути, сооружения и устройства общей сети железных дорог, при строительстве новых линий на магистральных железных дорогах и на подъездные пути от станции примыкания до территории промышленных предприятий (рис. 2.1, а).
— габарит Сп распространяется на пути, сооружения и устройства, находящиеся на территориях промышленных, транспортных предприятий, а также промышленных железнодорожных станций, то есть в тех местах, где скорости движения сравнительно не высоки. Габарит Сп отличается от габарита С меньшими вертикальными размерами. Горизонтальные размеры, хоть и остаются такими же, как в габарите С, но по усмотрению министерств и ведомств, которым принадлежат подъездные пути, могут быть уменьшены до 2750 мм на перегонах и до 2450 мм на станциях. Это делается, как правило, в особо трудных условиях, в которых сооружается подъездной путь, для уменьшения стоимости строительства (рис. 2.1, б).
|  |

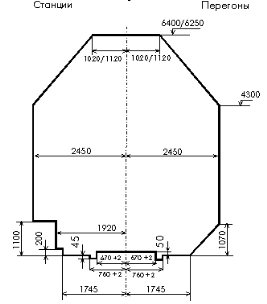

Рис. 2.1. Габарит приближения строения: а) С, б) Сп
Габариты С и Сп применяют при строительстве новых железных дорог, сооружений и устройств, при сооружении вторых путей, при электрификации железных дорог и реконструкции сооружений.
Для проверки соблюдения габарита приближения строений применяется устанавливаемая на платформе специальная габаритная рама, представляющая собой деревянную конструкцию, внешний контур которой соответствует очертанию габарита С (рис. 2.2). Свободный проход рамы около сооружений и устройств свидетельствует о соблюдении габарита С.
Рис. 2.2. Контрольная рама
Габаритом подвижного составаназывается предельное поперечное (перпендикулярное оси пути) очертание в котором, не выходя наружу, должен помещаться как груженый, так и порожний подвижной состав, установленный на прямом горизонтальном пути (рис. 2.3).

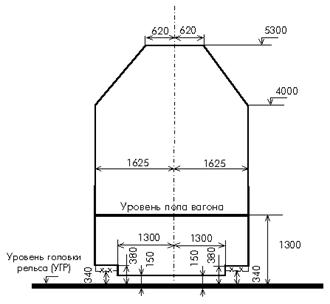

Рис. 2.3. Габарит подвижного состава Т
Габарит подвижного состава Государственным стандартом разделен на три группы.
Основные размеры габаритов приведены в табл. 2.1.
Таблица 2.1
| Габариты подвижного состава | Область применения | Высота, мм | Ширина, мм |
| Т | Обращение по путям общей сети железных дорог, подъездным путям и путям промышленных предприятий, сооружения и устройства которых отвечают требованиям габарита С и Сп | ||
| Тц | Для цистерн и вагонов-самосвалов, допускаемых к обращению по путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий | ||
| Тпр | То же для полувагонов | ||
| 1-Т | Для подвижного состава, допускаемого к обращению по всем путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий. | ||
| 1-ВМ (0-Т) | Сеть железных дорог колеи 1435 мм, используемая для международных сообщений | ||
| 0-ВМ (01-Т) | Сеть железных дорог колеи 1520 (1524) мм, основные линии железных дорог колеи 1435 мм | ||
| 02-ВМ (02-Т) | То же | ||
| 03-ВМ (03-Т) | Сеть железных дорог колеи 1520 (1524) мм, железные дороги колеи 1435 мм европейских стран |
Габаритом погрузки называется предельное поперечное (перпендикулярное оси пути) очертание, в котором, не выходя наружу, должен размещаться груз (с учетом упаковки и крепления) на открытом подвижном составе при нахождении его на прямом горизонтальном пути (рис. 2.4).
Рис. 2.4. Габарит погрузки
Грузы, выходящие за пределы габарита погрузки, считаются негабаритными и могут быть перевезены при соблюдении специальных условий предосторожности.
Для проверки габаритности грузов, погруженных на открытый подвижной состав, их пропускают через габаритные ворота, устанавливаемые в местах массовой погрузки. Габаритные ворота представляют собой раму, внутри которой по очертанию габарита погрузки шарнирно укреплены планки (рис. 2.5). Если открытый подвижной состав с грузом пройдет ворота, не зацепляя планок, то габарит не нарушен. Изменение положения планки укажет место негабаритности.
Рис. 2.5. Габаритные ворота
В зависимости от высоты, на которую груз выходит за габарит погрузки, установлены зоны нижней, боковой и верхней негабаритности. Для более точного определения условий пропуска грузов верхней негабаритности на двухпутных линиях введена дополнительно зона совместной боковой и верхней негабаритности.
В указанных зонах в зависимости от размера выхода грузов за габарит погрузки и условий их перевозки установлено шесть степеней нижней негабаритности, шесть степеней боковой и три степени верхней негабаритности.

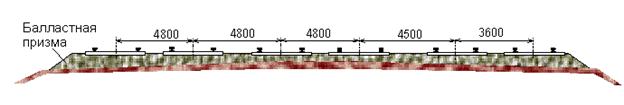

Расстояния между осями смежных путей определяются условиями обеспечения безопасности движения поездов, личной безопасности людей, находящихся на междупутьях. При этом учитываются соответствующие размеры габаритов подвижного состава и приближения строений. Согласно ПТЭ расстояния между осями путей (междупутья) на прямых участках должны быть следующим:
— на перегонах двухпутных линий на прямых участках не менее 4100 мм (рис.2.6);
— на трехпутных и четырехпутных линиях расстояние между осями второго и третьего путей на прямых участках должно быть не менее 5000 мм (рис.2.7);
Рис. 2.8.
При расположении главных путей на станциях крайними с разрешения начальника железной дороги допускается расстояние между ними 4100 мм. Расстояние между осями путей, предназначенных для непосредственной перегрузки грузов из вагона в вагон, может быть допущено 3600 мм.
Задание к практической работе № 2.
1. Вычертить габарит приближения строений и подвижного состава с нанесением основных размеров.
2. Вычертить габарит погрузки с нанесением основных размеров.
Контрольные вопросы к защите:
1. Что называется габаритом приближения строений.
2. Что называется габаритом подвижного состава.
3. Что называется габаритом погрузки.
4. Особенности перевозки негабаритных грузов.
5. Основные зоны и степени негабаритности.
6. Расстояние между осями путей на перегонах и станциях.
