Джилекс Краб: устройство, модели, подключение, ремонт.
Комплексная система автоматизации Джилекс Краб – это автоматическая система поддержания давления в системе и фильтрации воды.
Назначение системы Джилекс Краб заключается в автоматическом включении и выключении однофазных насосов с поддержанием заданного давления в системах водоснабжения и предварительной фильтрации воды.
Система Краб Джилекс применяется для того, чтобы максимально упростить хозяину дома создание автоматической системы водоснабжения.
Содержание статьи
Основные преимущества:
система содержит все необходимые элементы автоматического управления насосом;
не требует особых настроек насоса и другого оборудования – достаточно просто включить в розетку;
может быть вмонтирована на любом участке магистрали вне зависимости от направления потока.
Устройство и работа.

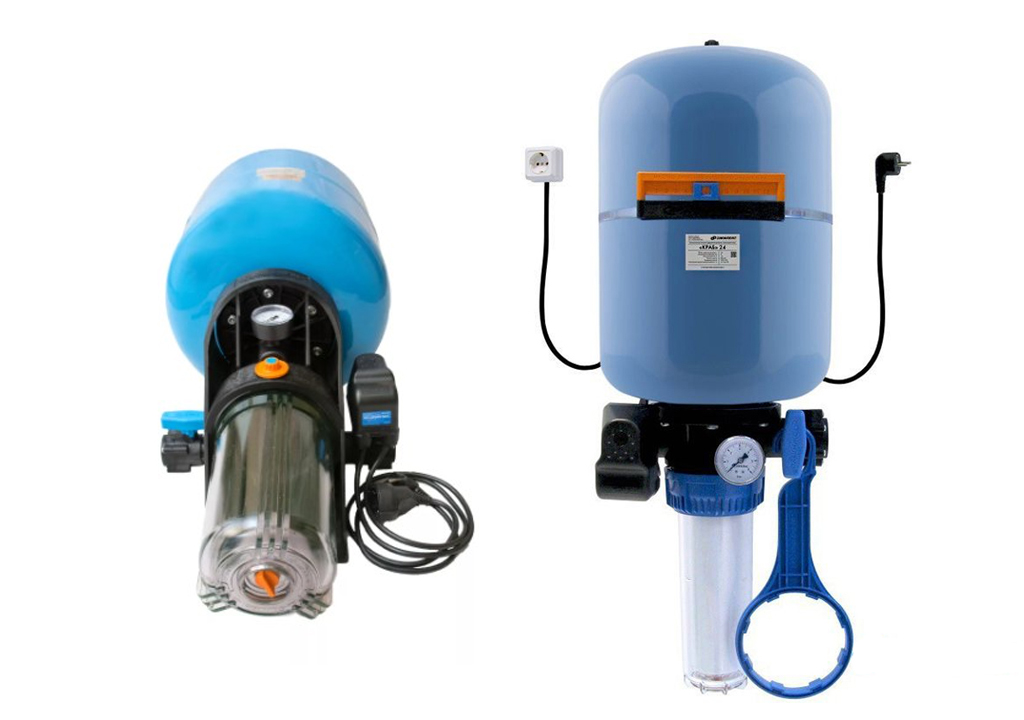

В комплектацию системы входит:
бак Джилекс краб 1 (гидроаккумулятор) со сменной мембраной 2 и воздушным клапаном 3;
пластиковый корпус 4 с местом для крепления бака, с двумя штуцерами с внутренней резьбой на 1 дюйм 5, с шаровым краном 6 и обратным клапаном 7. Обратный клапан необходим для поддержания высокого давления при выключенном насосе;
реле давления 9;
пластмассовая колба с фильтрующим картриджем (джилекс краб фильтр) и сливной пробкой 10;
ключ для замены фильтрующего картриджа 11;
кронштейн со стальным хомутом для крепления к вертикальной поверхности 12;
площадки с ползунком 13 для указания даты смены фильтрующего картриджа;
заглушки 14 ( на ¼ дюйма) и 15 (на ¾ дюйма) для организации реверса подачи воды;
силовой кабель с вилкой 16 и силовой кабель с розеткой 17 для подвода электричества к насосы.
В задачу системы Краб входит автоматическое включение насоса при падении давления в системе водоснабжения ниже нижнего настраемого порога срабатывания реле давления.
При падении давления в системе ниже нижнего порога (заводская настройка 1,4 атм) Краб включит насос и при закрытии всех точек водоразбора насос будет качать давление пока не заполнит водой гидроаккумулятор и давление в системе не возрастет до верхнего предела настройки реле (по умолчанию 2,8 атм).
При достижении верхнего порога реле отключит насос. Когда Вы откроете какой либо кран или смоете воду в санузле вода будет поступать из гидроаккумулятора. Избыточное давление воздуха в гидроаккумуляторе будет вытеснять из него воду и давление в системе начнет падать.
При падении давления ниже нижнего порога реле (по умолчанию 1,4 атм) реле снова включит насос и цикл повторится.
Маркировка и цены
Система Джилекс Краб маркируется следующим образом.
где КРАБ – обозначение типа – Комплексное Решение Автоматизации на Баке;
24 – объем гидроаккумулятора (24 литра).
В системе бывают гидроаккумуляторы на 24 и 50 литров.
Если вы используете не более 2 точек водоразбора, то Вам подойдет модель джилекс краб 24 литра. Если у Вас более 2 точек водоразбора приобретайте гидроаккумулятор джилекс краб 50 л.
Рабочей средой для системы является чистая вода. Температура перекачиваемой воды в системе должна быть от 1 до 35 градусов Цельсия.
Монтаж.
Система Джилекс Краб оснащена кронштейном для удобного монтажа на стену.
Установка выполняется в следующей последовательности:
1. Отметьте на стене точки крепления кронштейна. Просверлите отверстия необходимого диаметра и установите дюбели в стену а затем прикрепите кронштейн шурупами;
2. Прикрепите систему Краб хомутом из нержавейки к кронштейну и убедитесь в правильной ориентации системы относительно трубопровода. На корпусе Джилекс Краб нанесены стрелки указывающие направление течения воды.
В случае если Вам потребуется произвести подключение с другой стороны, то просто разверните систему в удобное положение.
В комплект систему Краб входят заглушки и манометры для возможности перестановки манометра и реле давления для организации реверса течения воды.
3. Подключите Джилекс Краб к напорной трубе от насоса и существующему трубопроводу.
4. Опустите насос в воду в соответствии с его схемой установки.
5. Подключите насос к реле давления с помощью кабеля с розеткой как на схеме рядом.
6. После монтажа насоса подключите Джилекс Краб к сети электропитания. Теперь система готова к работе.
Схема подключения.
Для изменения заводских настроек реле давления необходимо:
отключить электропитание;
отвинтить крепежный винт и снять крышку реле.
Регулирование уровня верхнего и нижнего предела давления реле РДМ-5 осуществляется с помощью гайки 2, которая фиксирует положение пружины.
Для увеличения значения верхнего и нижнего предела давления поверните гайку по часовой стрелке. Для уменьшения значения предела давления – поверните гайку против часовой стрелки.
Следует отметить, что при вращении гайки 2 значение уровня верхнего и нижнего предела давления будет изменяться на одинаковую величину.
Гайка 1 необходима для регулирования перепада давления путем изменения нижнего предела. Для увеличения перепада поверните гайку против часовой стрелки. Для уменьшения перепада – поверните гайку по часовой стрелке.
При настройке реле давления необходимо пользоваться манометром.
Замена фильтрующего элемента.
Для того чтобы качество воды все время было хорошим необходимо своевременно выполнять замену фильтрующего элемента. Для удобства отслеживания срока замены фильтра на баке гидроаккумулятора есть площадка с датой и ползунок для установки месяца замены.
Срок замены фильтра не должен быть более 6 месяцев.
Замена выполняется следующим образом:
отключите электропитание;
сбросьте давление в системе открыв самый нижний кран на трубопроводе;
закройте кран на выходе из системы Джилекс Краб;
слейте остатки воды из корпуса фильтра и отверните колбу крышки пластиковым ключом;
выньте фильтрующий элемент, снимите уплотнительное кольцо;
вымойте теплой водой внутренние поверхности крышки, колбы и уплотнительное кольцо;
замените фильтр системы джилекс краб и соберите колбу, затяните крышку пластиковым ключом;
откройте воду и проверьте герметичность соединения. При обнаружении протечек перекройте воду, сбросьте давление и подтяните соединения.
Неисправности и ремонт.
Как и любое другое оборудование система Джилекс КРАБ может выйти из строя, чтобы быть готовым к подобной ситуации предлагаем Вам ознакомится с перечнем основных неисправностей и способ устранения их последствий.
Неисправность: насос не работает.
Причина 1: Нет напряжения в сети.
Решение: Проверить наличие напряжения.
Причина 2: Нет соединения вилки кабеля насоса и кабеля с розеткой системы КРАБ.
Решение: Соединить вилку кабеля насоса и розетку кабеля системы КРАБ.
Неисправность: Насос работает и не выключается.
Причина 1: Реле настроено на очень большое давление.
Решение: Отрегулировать реле.
Причина 2: Напряжение в сети ниже 196 В.
Решение: Установить стабилизатор напряжения.
Причина 3: Фильтрующий элемент выработал ресурс.
Решение: Заменить фильтрующий элемент.
Неисправность: Воздух в трубопроводе.
Причина 1: Нет обратного клапана на насосе.
Решение: Установить обратный клапан.
Причина 2: Воздух в системе КРАБ.
Решение: Проверить герметичность соединений на трубопроводе.
Неисправность: Частое включение насоса.
Причина 1: Нет сжатого воздуха в гидроаккумуляторе.
Решение: Закачать воздух в гидроаккумулятор.
Причина 2: Повреждена мембрана или корпус гидроаккумулятора.
Решение: Обратитесь в сервисный центр для ремонта.
Система «КРАБ»
Система «КРАБ» от компании «ДЖИЛЕКС» — это готовый комплект оборудования для поддержания заданного давления в системе водоснабжения и предварительной очистки воды.
Система «КРАБ», или Комплексное Решение Автоматизации на Баке, состоит из:
Линейка моделей рассчитана на работу с несколькими точками потребления воды, включая такие как: стиральные машины, душевые кабины, ванны и т.п.
Особенности и принцип работы
Система «КРАБ» от ООО «ДЖИЛЕКС» работает следующим образом:
Особенности использования
Для поддержания хорошего качества воды, требуется периодическая замена картриджа. Чтобы пользователь не пропустил время замены, в системе «КРАБ» предусмотрен календарь, в котором фиксируется месяц следующей смены фильтра.
Срок использования зависит от интенсивности водоразбора и от качества исходной воды. Он не должен превышать 6 месяцев. Это связано с опасностью бактериологического загрязнения фильтрующего картриджа.
Преимущества использования
Преимущества покупки в «ДЖИЛЕКС»
Сотрудничество
Для корпоративных клиентов, желающих купить систему «КРАБ», фитинги для трубы ПНД, насосы, гидроаккумуляторы и другое насосное оборудование, компания ООО «ДЖИЛЕКС» предлагает выгодные условия сотрудничества. На сегодняшний день мы располагаем:
Чтобы подробнее узнать об оптовых поставках или купить систему «КРАБ» в Москве и других регионах, вы можете позвонить по телефону: +7 (499) 400-55-55 или получить консультацию специалиста в чате на нашем сайте.
Автоматика Джилекс Краб для систем водоснабжения: как выбрать и как установить
Чтобы пользование системой водоснабжения частного дома было удобным, происходящие в ней процессы лучше автоматизировать. Причем автоматизация не только привносит удобство. Она делает всю систему значительно более эффективной. Эту проблему можно решить, если купить, например, автоматический комплекс Джилекс Краб. Его наличие позволяет, в частности:
В сегодняшней статье мы расскажем более подробно об этой автоматике. А также поможем вам выбрать ее модель и уточним некоторые эксплуатационные нюансы.
Основные системные элементы, входящие в комплекс автоматики Джилекс Краб
Чтобы обеспечить необходимый уровень автоматизации, Джилекс Краб, как правило, интегрируют в имеющуюся насосную станцию. В состав комплекса входят следующие узлы:
Причем необходимо подчеркнуть, что все перечисленные элементы герметично соединены между собой еще на заводе.
Достоинства комплекса автоматики Джилекс Краб
Пожалуй, само наличие автоматики в системе водоснабжения – это уже само по себе существенный плюс. Однако, кроме этого, стоит отметить и такие дополнительные достоинства, как:
Недостатки комплекса автоматики
Как правило, наличие большого числа достоинств не исключает вероятность и некоторых недостатков. Касается это и автоматики марки Джилекс Краб. К существенным минусам комплекса необходимо отнести:
Модельный ряд автоматики Джилекс Краб
Пожалуй, словосочетание «модельный ряд» в данном случае звучит чересчур громко. Потому что Краб представлен только двумя моделями:
Больше информации о Джилекс Краб 50 вы можете почерпнуть в следующем видео:
Порядок установки комплекса автоматики Джилекс Краб
Перед установкой необходимо убедиться, достаточно ли надежна стена, на которой он будет находиться. Потому что комплекс обладает немалой массой.
Если стена подходит для установки, в ней, во-первых, высверливают отверстия. И во-вторых, используя шурупы и дюбели, крепят несущее основание.
Блок закрепляют в основании с помощью хомута. Причем при установке следует руководствоваться стрелками, нанесенными на корпус.
Если необходимо подключение к водопроводу выполнить с другой стороны, то аппарат поворачивают. Затем, чтобы подключить его, снимают заглушку, расположенную на обратной стороне корпуса. Однако следует помнить, что Краб подключают к напорной трубе.
Чтобы исключить проникновение в систему воздуха, на выходном патрубке устанавливают обратный клапан. Подключать Краб к электрической сети можно, если предварительно произведена проверка всех соединительных элементов.
Работа системы водоснабжения с подключенной автоматикой
Если в системе имеются средства автоматики, подобные Джилекс Краб, то вода всегда подается во все точки водоразбора под хорошим напором. Потому что автоматический блок будет срабатывать в случае падения давления в системе. В результате он будет запускать насос. И давление в ней будет восстанавливаться.
Как выбрать ту модель Джилекс Краб, которая действительно необходима
Чтобы выбрать необходимую модель, следует исходить из количества точек водоразбора в доме. Причем, такими точками считаются не только краны, но и все сантехнические приборы. Типа, например, унитаза, ванны, душа, стиральной и посудомоечной машины и проч.
Условия, которые необходимо соблюдать, эксплуатируя автоматику Краб
Заключение
Джилекс Краб может легко и успешно использоваться в быту. Потому что он прост в установке и в обслуживании. Более того, даже его настройка по силам любому человеку.
Если прибор правильно отрегулирован, он может безотказно прослужить достаточно долго. Обеспечивая при этом постоянное водоснабжение всех водоразборных точек. В принципе, автоматизированная система Джилекс Краб способна полностью заменить насосную станцию. Экономя при этом значительные средства семейного бюджета.
Как работает и где применяется система Джилекс Краб?
При обустройстве системы водоснабжения для частного дома пользователи сталкиваются с необходимостью автоматизации процессов. Для экономии денежных средств и времени на монтажных работах, компания Джлекс разработала комплексный элемент под названием Краб.
Система Краб применяется для поддержания необходимого давления, включения и выключения насосного оборудования в водопроводе и фильтрационном участке.
1 Основные системные элементы
Джилекс Краб монтируется в насосную станцию. Комплекс состоит из таких узлов:
1.1 Какие достоинства и недостатки автоматики Джилекс?
Аппарат имеет свои достоинства и недостатки. Достоинства:
1.2 Разновидности
Автоматический агрегат Краб делится на две модели:
2 Монтаж
На стене отмечаются и сверлятся отверстия для монтажного кронштейна.
К стене прикладывается крепежный элемент, в отверстие вставляются дюбели и с помощью шурупов прикручиваются.
К крепежу с помощью стального хомута производится крепеж. Установка производится в соответствии с направлением стрелок на корпусе. При необходимости подключения к трубопроводу с другой стороны, необходимо повернуть аппарат. Для этих целей с обратной стороны корпуса есть заглушка.
Краб подключается к трубе напора.
При выключенной помпе давление в системе сохраняется благодаря встроенному обратному клапану.
Для предотвращения попадания воздуха в систему, установка обратного клапана производится на выходном патрубке.
После погружения в жидкость помпы производится подключение помпы к реле давления.
По окончании монтажа и проверки соединительных элементов, Краб подключается к электричеству.
После проведенных манипуляций, система готова к эксплуатации. Когда кран открывается вода поступает в кран с хорошим напором. Устройство при открывании крана будет подавать жидкость включая и отключая помпу по необходимости.
В процессе эксплуатации необходимо менять фильтры. Процесс смены состоит из таких пунктов:
Джилекс Краб в системе водоснабжения
2.1 Поломки и их устранение
При эксплуатации возникают неполадки, которые устраняются самостоятельно:
2.2 ПРОВЕРКА ДЖИЛЕКС КРАБ НА ДЕМОНСТРАЦИОННОМ СТЕНДЕ (ВИДЕО)
2.3 Как определиться с выбором модели?
Для выбора необходимой модели нужно знать, какое количество точек водозабора будет размещено в жилом помещении. К водозаборным точкам относятся душ, кран, унитаз, стиральная и посудомоечная машина. При количестве жильцов до трех и с вероятностью одновременного использования максимально двух точек подбирают модель с баком двадцать четыре литра. При количестве жильцов более четырех и одновременном использовании двух и больше точек подбирают модель с баком 50л.
к меню ↑
Система автоматизированного управления насосами Джилекс Краб
Джилекс Краб 50 и Джилекс Краб 24 – системы для автоматизированного включения и выключения скважинного насоса. Представленная система отечественного производства, поставляется на российский рынок с оригинальной гарантией до двух лет.
Автоматика Джилекс предоставляет возможность поддерживать установленное давление в водном трубопроводе с фильтрацией жидкости. Благодаря этому отрегулированный Джилекс Краб лучшим образом упрощает автоматическую систему водного обеспечения магистральных водных сетей. Автоматизация работы оборудования происходит сразу при его подключении к насосу любого типа.
Из чего состоит система Джилекс Краб
Использовать описываемую систему Джилекс Краб 24 и Краб 50, которая устанавливается на насосную станцию, можно от сети 220 В, что делает ее еще более удобной в применении. Благодаря сравнительно недорогой стоимости, по сравнению с импортными аналогами, ее достаточно часто используют для обеспечения водоснабжения на дачах и в частных домах в России и странах СНГ.
Составными элементами конструкции являются:
Надежная сборка конструкции обеспечивает работоспособность оборудования, дополнительная регулировка которой не является необходимостью и даже предоставляет возможность подключать Джилексв любом месте водной магистрали независимо от направления потока воды.
