Назначение и классификация буровых долот

Буровое долото представляет собой один из основных инструментов для разрушения горных пород механическим способом. Исходя из того, какой вид имеет рабочая часть, различают:

Первый тип может состоять из одного или нескольких сферических или цилиндрических шарошек. Последние крепятся на подшипниках на цапфах секций. Могут использоваться подшипники скольжения, качения или же их сочетание.

Второй тип представляет собой кованый корпус, на котором размещаются лопасти. Их боковые грани армированы специальными зубками, которые упрощают калибровку стен скважин. Кроме этого, сами лопасти также армируются твердым сплавом – это делается для повышения их износостойкости и, соответственно, срока службы.

Кроме основной классификации, существует ещё немало типов и подвидов долота. Такое распределение позволяет легче ориентироваться в разнообразии и упрощает подбор подходящего под конкретную ситуацию долота. Подробнее о назначении, типах и сферах их применения – далее в статье.

Назначение буровых долот

Как было указано выше, буровые долота используются для того, чтобы пробурить нефтяную, газовую, водяную или любую другую скважину. Фактически, данный элемент выполняет следующие функции:

Долота широко применяются во многих сферах, где требуется пробурить грунт. К примеру, если нужно сделать колодец или же собрать информацию о составе почв и дать им оценку. Нефтяная и газовая промышленность не в состоянии обойтись без этого породоразрушающего оборудования, так как именно оно позволяет наиболее эффективно производить бурение скважин различного размера и глубины.

По назначению долота делят на три большие группы:

В геологоразведке часто используются колонковые виды, так как они позволяют достать образцы грунта.

Буровые долота и их классификация – это то, что необходимо тщательно изучить. Каждый тип имеет свои особенности и назначение. В частности, далее будут рассмотрены:

Эти виды наиболее часто применяются для бурения скважин нефтяного, газового или любого другого типа.

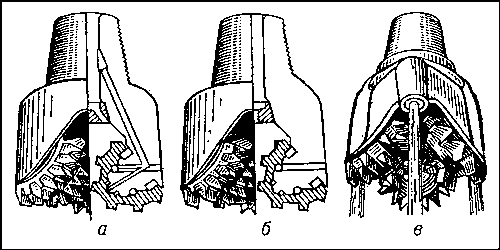

Шарошечные долота

Один из самых универсальных породоразрушающих инструментов, который широко применяется во всех отраслях. Он оказывает дробящий или дробяще-скалывающий эффект, тем самым формируя скважину нужного диаметра. Такое долото предназначено для абразивных и неабразивных пород любой твердости.

Устройство долота довольно сложное, так как базируется на подвижных элементах – подшипниках. Приваренные друг к другу секции оснащены вращающимися шарошками. Последние могут иметь конусообразную или цилиндрическую форму. Именно за счет них и происходит ударное или ударно-сдвигающее действие.

Последний метод наиболее эффективен, так как за счет проскальзывания шарошек удается произвести дополнительное скалывание.

От количества шарошек зависит и область применения инструмента:

Типы буровых долот шарошечного вида не имеют четкой специализации и при необходимости ничто не запрещает использовать одношарошечные вместо трехшарошечных.

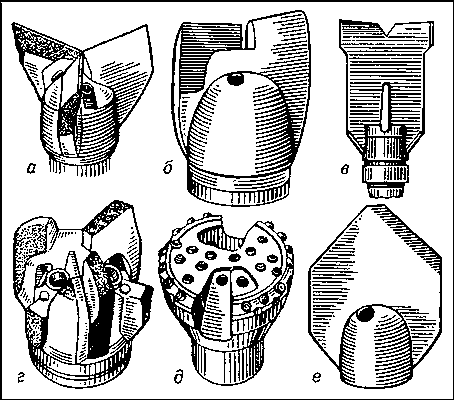

Лопастное долото

По устройству такое долото значительно проще, чем шарошечное. Фактически, это просто корпус, к которому прикреплены несколько лопастей. Наиболее эффективно показывает себя этот породоразрушающий инструмент в мягких, рыхлых породах. Лопастное долото способно работать на высоких скоростях и, при благоприятных условиях, давать внушительные результаты бурения. К примеру, пройти за одну проходку около 1500 метров более чем реально.

На сегодняшний день представлены следующие виды буровых долот лопастного типа:

В списке выше все типы, кроме однолопастного, предназначены для довольно пластичных и мягких пород.

Последние три применяются, когда нужна нефтяная или газовая скважина, так как они имеют больший диаметр.

Для продления срока службы инструмента, используется армирование не только самой лопасти, но и её контактного края. Это позволяет понизить разрушающее воздействие пород, а также способствует образованию более гладких и ровных стенок скважин.

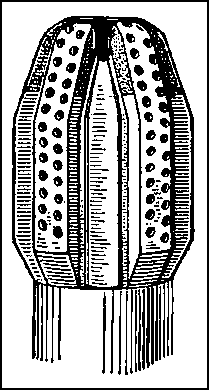

Алмазное долото

Если планируется, что скважина будет проходить через ряд различных по твердости пород, нередко применяются алмазные долота. Сам инструмент рассчитан на среднюю твердость, однако используется и тогда, когда твердые породы чередуются с мягкими. Оптимальными считаются породы средней твердости.

Разрушение слоев происходит за счет их истирания. Долото включает в себя алмазные режущие элементы, которые и обеспечивают уничтожение пород. Общая эффективность долота напрямую зависит от того, какого качества и величины алмазы используются.

По типу их расположения различают:

Кроме этого, существует классификация, которая опирается на расположение рабочих элементов:

Несмотря на довольно внушительные показатели и преимущества, алмазное долото является очень требовательным инструментом. Так, если при бурении нефтяной скважины на его пути попадется металлический объект или же просто слишком твердая горная порода, то инструмент выйдет из строя: алмазный элемент может расколоться или выпасть из корпуса. Впрочем, плохая промывка также приведет к тому, что долото выйдет из строя или же будет работать менее эффективно.

Фрезерное долото

Фрезерные типы буровых долот, по сравнению с другими видами породоразрушающих инструментов, гораздо проще по своему устройству, а также значительно прочнее и устойчивее. Конструкция такого долота представляет собой монолитный корпус. В него и запрессованны дробящие элементы, которые и обеспечивают высокую эффективность.

В отличие от своих аналогов, фрезерное долото не боится твердых прод или металлических элементов.

Несмотря на все свои плюсы, существует и ряд ограничений:

Тем не менее, данный породоразрушающий инструмент просто незаменим для бурения нефтяных, газовых и любых других скважин. Такое долото чаще всего используется в качестве вспомогательного элемента, однако в некоторых случаях применяется и как основное.

Бурение скважин

Источник

Бурильное долото – важнейший компонент эффективного бурения скважин

Выбираем долото, ориентируясь на применение

При бурении нефтяных, газовых и прочих скважин основным способом разрушения горных пород является механический. Существует несколько видов бурения: сплошное, колонковое, бурение для расширения ствола скважины, для выполнения в скважине спецработ и др. Неотъемлемая часть технологии – использование буровых долот, или искусственно отлитых из металла матриц, на которые монтируются дополнительные детали, такие как шарошки, режущие пластины, зубцы и т. д. Условно долота можно разделить по назначению: для бурения крепких пород, твердых, средней твердости и долота, рассчитанные на бурение мягких пластов.

До 90% всех буровых работ как в России, так и за рубежом в настоящее время выполняется с помощью шарошечных долот. Такое долото разрушает породы дробяще-скалывающим методом, используемым в технологии вращательного бурения. Вооружением долота являются шарошки, которые оснащены стальными и/ или твердосплавными зубьями различной длины и конфигурации либо впрессованными в шарошку штырями из спекаемого карбидовольфрамового порошка – очень твердого материала. В качестве режущих элементов вооружения долот используют также сплавы из никеля, вольфрама, титана, причем видов твердых сплавов очень много.

Кинематика работы шарошки заключается в том, что при вращении долота шарошка совершает сложное перемещение, участвуя в относительном движении вокруг собственной оси и во вращательном движении вокруг оси долота. При сложении двух вращательных движений шарошка совершает поворот вокруг некоторой мгновенной оси. В зависимости от положения этой мгновенной оси меняется и характер взаимодействия зубца с породой. При перекатывании шарошки по забою передача нагрузки на породу носит кратковременный характер, и это уменьшает износ долота. А возникающие при этом динамические нагрузки способствуют интенсивному разрушению породы. Большое число породоразрушающих зубьев, установленных в шарошке, обеспечивают равномерное распределение нагрузки в инструменте, и при незначительной площади контакта шарошки с породой на последнюю воздействует высокое удельное давление.

Наибольшее распространение в бурильной отрасли получили трехшарошечные долота, хотя производятся и одно-, и двухшарошечные.

Надо отметить, что сегодня шарошечные долота представлены на рынке большим числом модификаций. Кроме разделения долот по количеству шарошек, существуют долота различных размеров, типов, классов. Например, если рассмотреть трехшарошечные долота, то рынок предлагает 26 типоразмеров таких долот, представленных более чем 150 моделями. Исходя из видов пород, для бурения которых трехшарошечные долота разрабатывались, модели долот разделены на 13 групп, а поскольку в шарошках используются различные твердосплавные материалы, то шарошечные долота подразделяются еще и на 3 класса в зависимости от сплавов, задействованных в вооружении долот.

Еще один распространенный вид буровых долот – лопастные. Наиболее часто применяются они для того, чтобы в короткое время разбуривать мягкие и средние по твердости породы. Долотами этого типа пользуются в том числе и при бурении скважин на воду. За счет высокой скорости проходки в рыхлых и мягких породах за рейс, а это полное время работы долота в скважине до его подъема на поверхность, бурят скважины глубиной в несколько сотен метров, иногда до 2000 м!

Лопастные долота имеют более простую конструкцию, чем шарошечные, и себестоимость их изготовления дешевле. Но режущие элементы долот постоянно находятся в контакте с породой, и в связи с этим лопастные долота изнашиваются намного быстрее шарошечных. В настоящее время применяются лопастные долота Ø76–445 мм пяти видов: однолопастные пикообразные (П), двухлопастные (2А), трехлопастные (3А), трехлопастные истирающе-режущие (ЗИР) и шестилопастные (6ИР).

Конструкция фрезерных долот еще проще, чем устройство лопастных. Фрезерные представляют собой корпус, в торцевой части которого закреплены специальные штыри или твердосплавные вставки, а на всю торцовую часть нанесен слой металла высокой твердости. Такой вид долот предназначен для выполнения нестандартных задач: фрезерные долота применяют, когда необходимо пройти участок в особо твердых пластах, также они незаменимы при удалении оставшихся в стволе скважины после аварии металлических фрагментов бурового инструмента. Для традиционных видов бурения этот инструмент не очень подходит, поскольку скорость проходки очень мала, к тому же фрезерные долота неэффективны при бурении вязких и мягких пород.

Алмазные долота, которые еще называют секторными, применяются для разрушения не­абразивных пород средней и высокой твердости. Рабочим органом этого инструмента является основание с поликристаллическими композитными вставками. Если основание используется стальное, то поликристаллические алмазы монтируются в основание с помощью пайки, если же основанием является порошковая матрица, то алмазы внедряются в материал матрицы по специальной технологии.

Разновидностью алмазных долот являются PDC-долота (Polycrystalline Diamond Cutter Bits). Особенностью этого инструмента, изготовленного по новейшей технологии в отрасли, является то, что долота изготавливаются из высококачественной стали и армируются алмазными поликристаллическими резцами. PDC-долота бывают шарошечными, лопастными, фрезерными. Размер и количество резцов зависит от числа лопастей или шарошек, а также диаметра долота. Долота PDC, обладающие высокой износостойкостью, демонстрируют скорость проходки, превышающую в 2–3 раза скорость, достигаемую обычными шарошечными долотами. Универсальность этих долот позволяет с их помощью бурить скважины для добычи нефти и газа, для снабжения населения водой или делать геотермальные скважины для работы тепловых насосов.

Ведущие производители долот немногочисленны

Производством буровых долот в России занимается ограниченный круг предприятий. Это связано, с одной стороны, с небольшой емкостью рынка долот, на уровне 90–100 тыс. ед., а с другой – со значительными затратами на организацию высокотехнологичного производства. Выпуск качественного бурового инструмента требует систематических инвестиций в производство, закупку современного оборудования, приобретения новейших технологий, привлечения высококвалифицированных специалистов в компании.

Лидерами в области разработки и производства бурового инструмента для нефтегазового комплекса страны сегодня являются российские компании АО «Волгабурмаш» и НПП «Буринтех». Эти крупные предприятия ориентируются на обеспечение шарошечными долотами и долотами с фиксированной головкой, в том числе и алмазными, нефтегазовой отрасли, а это означает, что весь производимый этими предприятиями инструмент должен отвечать ряду специальных требований. Ведь долота обеспечивают бурение скважин глубиной до 6000 м и участвуют в очень сложных технологических процессах, таких как шельфовое бурение или бурение в эксплозивных условиях. Интенсивность буровых работы в этом секторе экономики обязывает поставлять инструмент особой надежности, и это требование находит отражение в усиленных деталях конструкций поставляемого инструмента. Кроме того, в шарошечных долотах опорный подшипник должен быть герметически защищен, поэтому на все долота этого типа устанавливают дополнительные уплотнения. Бурильный инструмент оснащается фрезерным и твердосплавным вооружением. Производятся долота как для бурения сплошным забоем, так и бицентричные, у которых бурение совмещается с расширением диаметра ствола скважины.

Среди производителей бурового инструмента можно назвать холдинг «Таргин», входящий в 500 крупнейших компаний России. Компания «Таргин» разработала собственные буровые долота PDC под торговой маркой «Таргин Тарбит».

В линейке, предлагаемой предприятием, долота и буровые головки для бурения скважин от 42 до 490 мм. Компания предлагает также услуги по восстановлению изношенных и поврежденных PDC-долот с сохранением первоначальных свойств и технических параметров.

Для водоснабжения, для строительной, горнорудной и других отраслей нашей экономики главными поставщиками долот являются предприятия ОАО «Уралбурмаш» и ЗАО «Гормаш». Поскольку долота, используемые в горнорудной отрасли, не так нагружены, как у нефтяников и газовщиков, то предприятия производят стандартные недорогие долота. Для строительной отрасли глубина бурения не превышает 30 м, для водоснабжения иногда требуются скважины глубиной до 300 м, но не более. Для строительного бурения и при буровых работах в горнорудном производстве используются главным образом шарошечные и лопастные долота, а вот долота с фиксированной головкой практически не встречаются.

Инструмент для бурения инженерно-геологических, гидрогеологических, поисковых скважин, долота для установки буронабивных свай и и укрепления фундаментов производит ООО «Завод буровых технологий» из Санкт-Петербурга. Предприятие предлагает серию долот PDC в качестве альтернативы шарошечным долотам при бурении скважин в песчаниках, известняках, аргелитах. Завод также выпускает классические шарошечные долота различных модификаций для бурения твердых малоабразивных пород и твердых с пропластками очень твердых. Для бурения мягких и средней твердости пород ЗБТ предлагает 2- и 3-лопастные шнековые долота ТМ «Карьер». Главной особенностью этих долот является то, что лопасти имеют оригинальную ступенчатую форму, что позволяет добиться более высоких скоростей бурения и повышает износостойкость инструмента.

Большой спектр бурового инструмента предлагает предприятие «Буровой инструмент» из Кургана. В предлагаемом ассортименте шнековые долота, долота для малогабаритных бурильных установок (МГБУ), а также долота с боковой и центральной промывкой. Завод освоил производство лопастных долот, предназначенных для бурения геологоразведочных шурфов и скважин в трещиноватых абразивных горных породах.

Для геологических партий, а также для предприятий, занимающихся частным бурением, предприятие выпускает пикабуры, применяемые при бурении мягких и средних пород. Для сооружения водных скважин пикабуры являются оптимальным инструментом, поскольку они обеспечивают высокую скорость бурения и продуктивность работы при небольшой стоимости.

Конструкторы предприятия из Кургана разработали также долота PDC с резцами из поликристаллических алмазов. Оптимальное количество резцов размещается на минимальном числе лопастей, что позволяет достичь высоких скоростей бурения, а благодаря износостойким резцам инструмент эффективен при работе с породами мягкими и твердыми. Причем в качестве опции долото может комплектоваться резцами повышенной стойкости для бурения пород с пропластками до V–VII категорий твердости.

Надо сказать, что в мире насчитывается не более трех десятков компаний, серьезно занимающихся разработкой и производством бурового инструмента, а свыше 80% мирового рынка находится под контролем всего нескольких транснациональных компаний, таких как National Oilwell Varco, Schlumberger, Halliburton и Baker Hughes. Высокая концентрация производства связана, как и в России, с ограниченностью спроса бурового инструмента и большими затратами на организацию производственного цикла.

GemDrill-Gemsa, SEG – один из ведущих в мире производителей и поставщиков буровых установок и бурильного оборудования для горнодобывающей промышленности. Компания работает более чем в 86-ти странах. При создании продукции и организации сервиса основное внимание GemDrill уделяет обеспечению максимальной безопасности оператора, высокой производительности и энергоэффективности, а также эргономике оборудования.
В обширной производственной линейке компании есть буровые установки для самых разных видов работ, для бурения под землей и с поверхности земли, включая поиск полезных ископаемых, горные разработки, бурение скважин в отраслях гидрологии и энергетики, а также в целях развития инфраструктуры.

Буровые установки GemDrill универсальны и имеют низкую стоимость владения. Все установки комплектуются высококачественными узлами и деталями, произведенными в соответствии с правилами «Безопасности машин» Евросоюза и имеют соответствующую маркировку.

На нашем рынке инструмент для буровых работ активно предлагают многочисленные зарубежные производители, в основном из США, Европы и, конечно, Китая. Интересно, что качество наших долот, как правило, не уступает показателям аналогичной импортной продукции, однако стоимость российского инструмента оказывается минимум на треть дешевле. А есть примеры, когда цена российского долота была ниже на 300% по сравнению с ценой предлагаемого «брендового» из-за рубежа!

Но к сожалению, наши предприятия выдерживают пока мощный натиск зарубежных конкурентов только благодаря низким ценам на свою продукцию. Видимо, без активных действий по объединению мелких отечественных предприятий в холдинги, а также без использования мощных рычагов поддержки своего производителя в форме государственных защитных протекций конкурировать российским предприятиям, выпускающим буровой инструмент, с мировыми гигантами будет очень и очень сложно.

Источник

Долото — виды, ГОСТ, характеристики, сравнение

Шарошечное долото — породоразрушающий буровой инструмент, воздействует на породу дробящим или дробяще-скалывающим методом.

Шарошечные долота являются самым распространенным видом бурового инструмента при бурения скважин различного назначения: нефтяных, газовых, геологоразведочных, водяных, взрывных и др.

Наиболее распространены трехшарошечные долота с консольными опорами и сварными лапами.

Применяются как для бурения очень твердой, так и очень мягкой породы.

Назначение буровых долот

Как было указано выше, буровые долота используются для того, чтобы пробурить нефтяную, газовую, водяную или любую другую скважину. Фактически, данный элемент выполняет следующие функции:

Долота широко применяются во многих сферах, где требуется пробурить грунт. К примеру, если нужно сделать колодец или же собрать информацию о составе почв и дать им оценку. Нефтяная и газовая промышленность не в состоянии обойтись без этого породоразрушающего оборудования, так как именно оно позволяет наиболее эффективно производить бурение скважин различного размера и глубины.

По назначению долота делят на три большие группы:

В геологоразведке часто используются колонковые виды, так как они позволяют достать образцы грунта.

Буровые долота и их классификация – это то, что необходимо тщательно изучить. Каждый тип имеет свои особенности и назначение. В частности, далее будут рассмотрены:

Эти виды наиболее часто применяются для бурения скважин нефтяного, газового или любого другого типа.

Шарошечные долота

Один из самых универсальных породоразрушающих инструментов, который широко применяется во всех отраслях. Он оказывает дробящий или дробяще-скалывающий эффект, тем самым формируя скважину нужного диаметра. Такое долото предназначено для абразивных и неабразивных пород любой твердости.

Устройство долота довольно сложное, так как базируется на подвижных элементах – подшипниках. Приваренные друг к другу секции оснащены вращающимися шарошками. Последние могут иметь конусообразную или цилиндрическую форму. Именно за счет них и происходит ударное или ударно-сдвигающее действие.

Последний метод наиболее эффективен, так как за счет проскальзывания шарошек удается произвести дополнительное скалывание.

От количества шарошек зависит и область применения инструмента:

Типы буровых долот шарошечного вида не имеют четкой специализации и при необходимости ничто не запрещает использовать одношарошечные вместо трехшарошечных.

Все зависит от того, какой именно должна в итоге получиться нефтяная или какая-либо другая скважина.

Лопастное долото

По устройству такое долото значительно проще, чем шарошечное. Фактически, это просто корпус, к которому прикреплены несколько лопастей. Наиболее эффективно показывает себя этот породоразрушающий инструмент в мягких, рыхлых породах. Лопастное долото способно работать на высоких скоростях и, при благоприятных условиях, давать внушительные результаты бурения. К примеру, пройти за одну проходку около 1500 метров более чем реально.

На сегодняшний день представлены следующие виды буровых долот лопастного типа:

В списке выше все типы, кроме однолопастного, предназначены для довольно пластичных и мягких пород.

Последние три применяются, когда нужна нефтяная или газовая скважина, так как они имеют больший диаметр.

Для продления срока службы инструмента, используется армирование не только самой лопасти, но и её контактного края. Это позволяет понизить разрушающее воздействие пород, а также способствует образованию более гладких и ровных стенок скважин.

Алмазное долото

Если планируется, что скважина будет проходить через ряд различных по твердости пород, нередко применяются алмазные долота. Сам инструмент рассчитан на среднюю твердость, однако используется и тогда, когда твердые породы чередуются с мягкими. Оптимальными считаются породы средней твердости.

Разрушение слоев происходит за счет их истирания. Долото включает в себя алмазные режущие элементы, которые и обеспечивают уничтожение пород. Общая эффективность долота напрямую зависит от того, какого качества и величины алмазы используются.

По типу их расположения различают:

Кроме этого, существует классификация, которая опирается на расположение рабочих элементов:

Несмотря на довольно внушительные показатели и преимущества, алмазное долото является очень требовательным инструментом. Так, если при бурении нефтяной скважины на его пути попадется металлический объект или же просто слишком твердая горная порода, то инструмент выйдет из строя: алмазный элемент может расколоться или выпасть из корпуса. Впрочем, плохая промывка также приведет к тому, что долото выйдет из строя или же будет работать менее эффективно.

Фрезерное долото

Фрезерные типы буровых долот, по сравнению с другими видами породоразрушающих инструментов, гораздо проще по своему устройству, а также значительно прочнее и устойчивее. Конструкция такого долота представляет собой монолитный корпус. В него и запрессованны дробящие элементы, которые и обеспечивают высокую эффективность.

В отличие от своих аналогов, фрезерное долото не боится твердых прод или металлических элементов.

К примеру, его часто используют для того, чтобы пробить бетонную или цементную пробку. Если по какой-то причине в скважине осталась шарошка, то её убирают именно с помощью фрезерных долот.

Несмотря на все свои плюсы, существует и ряд ограничений:

Тем не менее, данный породоразрушающий инструмент просто незаменим для бурения нефтяных, газовых и любых других скважин. Такое долото чаще всего используется в качестве вспомогательного элемента, однако в некоторых случаях применяется и как основное.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

ГОСТ 164-90 Штангенрейсмасы. Технические условия

ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия

ГОСТ 3242-79 Соединения сварные. Методы контроля качества

ГОСТ 7918-75 Замки для геолого-разведочных бурильных труб диаметром 50 мм. Технические условия

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 28487-90 Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски*

* На территории Российской Федерации действует ГОСТ Р 50864-96 Резьба коническая замковая для элементов бурильных колонн. Профиль, размеры, технические требования.

Бурение скважин

Обозначение шарошечных долот

На примере долота с маркировкой III 244,5 С-ЦВ, разберем что означают цифры и буквы.

Римские цифры – обозначают число шарошек;

Арабские цифры – диаметр;

Конструкции промывочных или продувочных каналов;

Число шарошек

Чаще всего используют трехшарошечные буровые долота, гораздо реже одно-, двухшарошечные. Многошарошечные долота применяются при реактивно-турбинном бурении.

Одно-, Двух- и Трехшарошечные долота.

Диаметры шарошечных долот

Согласно ГОСТ 20692-2003 серийно выпускаются долота следующих размеров:

Обозначение присоединительной резьбы

Типы исполнения долот и области применения

Вооружение шарошечных долот

Вооружение шарошек

Конструкция каналов

Ц – Центральная промывка;

Г – Боковая гидромониторная промывка;

ЦГ — Комбинированная промывка;

П – Центральная продувка;

ПГ – Боковая продувка.

Тип опоры

В — Подшипники с телами качения и одним (или более) упорным подшипником скольжения или без упорных подшипников скольжения

ВУ — Подшипники с телами качения и одним (или более) упорным подшипником скольжения и герметизация опоры

Н – На одном подшипнике радиального скольжения, остальные подшипники с телами качения

НУ – На одном подшипнике радиального скольжения, остальные — подшипники с телами качения. С герметизацией маслонаполненной опоры;

А – На двух и более подшипниках скольжения;

АУ – На двух и более подшипниках скольжения с герметизированными маслонаполненными опорами.

Типы опор шарошечных долот

Таким образом прочесть маркировку III 244,5 С-ЦВ, можно как – трехшарошечное долото, диаметром 244,5 с фрезерованными зубьями для бурения пород средней твердости, с центральной промывкой, на подшипниках с телами качения.

ПРИЛОЖЕНИЕ 2 Рекомендуемое

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ДЕТАЛЕЙ СТОЛЯРНЫХ ДОЛОТ Полотно (поз. 1)

Приложения 1, 2. (Измененная редакция, Изм. № 1).

Редактор Р. Г. Говердовская Технический редактор Л* Я. Митрофанова Корректор Л. В. Малявская

Сдано в наб. 18.07.89 Пцдп. в печ. 12.05.89 1,25 уел. п. л. 1,25 уел. кр.-отт. 0,84 уч.-кад. л.

Калужская типография стандартов, ул. Московская, 256. Зак. 1611

УДК 621.911.76:006.354 Группа Г24

ГОСУДАРСТВЕННЫ» СТАНДАРТ СОЮЗА ССР

ДОЛОТА ПЛОТНИЧНЫЕ К СГОПЙВВЫЕ

Carpenter’s and joiner21» dris1l& Specification»

Постановлением Государственного комиваш СССР во стандартам от 12 мая 1980 г. Jft 2057 срок введения установлен

Проверен в 1986 г. Постановлением Госстандарта «г НМЛ Jft 1883 срок действия продлен

Несоблюдение стандарта преследуется но займу

Настоящий стандарт распространяется на плотничные и столярные долота, предназначенные для чернового образования гнезд и пазов в деталях из древесины при выполнении плотничных и столярных работ.

1. ОСНОВНЫЕ РАЗМЕРЫ

М. Основные размеры долот в сборе н полотен должны соответствовать указанным:

плотничных — на черт. 1, 2 и в табл. 1,2; столярных — на черт. 3, 4 и в табл. 3,4.

(Измененная редакция, Изм. Jft 1).

1.2. Конструктивные элементы деталей плотничных и столярных долот указаны в рекомендуемых приложениях 1 н 2.

/ — полотно; 2 ‘ рукоятка; 3 — кольцо

Пример условного обозначения плотничного долота с полотном шириной 6=16 мм:

Долото плотничное 1$ ГОСТ 1185-80

/—полотно; 2—колпачок; 3—рукоятка; 4—шью

Пример условного оболгз?ения столярного долота с полотном шириной 6 = Ш мм:

Долото столярное 10 ГОСТ 1185-80

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Долота должны изготовляться в соответствии с требованиями настоящего стандарта но технической документации и эталонным образцам, утвержденным в установленном порядке.

2.2. Полотна долот должны изготовляться из стали марок 7ХФ, 9ХФ, 9ХС, ХВГ по ГОСТ 5950—73. Допускается изготовлять полотна из стали марок У7, У7А, У8, У8А по ГОСТ 1435—74.

Допускается изготовлять рукоятки из ударопрочной пластмассы и других ударопрочных материалов, обеспечивающих надежность в эксплуатации.

(Измененная редакция, Изм. № 1).

2.4. Кольца и колпачки должны изготовляться из стали марок 08 кп, 10 кп или 10 по ГОСТ 1050-74, допускается изготовлять из стали марок Ст1, Ст2, СтЗ, по ГОСТ 380-71.

2.5. Хвостовик столярных долот должен иметь форму, обеспечивающую надежное крепление полотна к рукоятке:

усилие стаскивания рукоятки должно быть не менее 686 Н;

крутящий момент, приложенный к рукоятке, должен быть не менее 9,8 Н-м.

2.6. Твердость долот на длине не менее 0,7 рабочей части полотна, измеренной от режущей кромки, должна быть:

(Измененная редакция, Изм. № 1).

2.7. Режущая кромка должна быть остро заточена.

2.8. Допуск плоскостности рабочей части полотна не должен быть более 0,08 мм.

2.9. Допуск соосности рукоятки относительно оси полотна не должен превышать 2 мм.

2.10′. Допуск соосности кольца и колпачка относительно оси рукоятки не должен превышать 0,5 мм.

2.11. Полотна и рукоятки долот должны быть покрыты лаком. Лакокрасочные покрытия должны соответствовать классу IV по ГОСТ 9.032-74, условия эксплуатации — группе У2 по ГОСТ 9.104—79.

Допускаются другие виды защитных покрытий по ГОСТ 9.306-85.

2.12. Кольца и колпачки должны иметь защитные покрытия пэ ГОСТ 9.306-85, ГОСТ 9.303-84. Покрытия должны соответствовать ГОСТ 9.301-86, условия эксплуатации — группе 3 по ГОСТ 15150—69.

(Измененная редакция, Изм. № 1).

2.13. Оценка стабильности показателей качества производства продукции — по РД 50—64—84.

2.14. Полный установленный срок службы долот должен быть не менее 36 мес,

2.15- Срок службы долот считается исчерпанным, если уменьшение длины рабочей части полотна долота в результате переточки составило половину его длины.

Переточка долот производится при достижении износа по передней поверхности равной 0,1 мм.

2.14, 2.15. (Введены дополнительно, Изм. № 1).

3. ТРЕБОВАННЯ БЕЗОПАСНОСТИ

3.1. Конструкция рукоятки должна обеспечивать удобный захват рукой. На рукоятке не должно быть острых углов или неровностей.

3.2. Форма и размер бурта должны обеспечивать достаточную опору для рукоятки. На нем не должно быть острых углов, которые могут поранить руку.

4.1. Для контроля соответствия долот требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль и периодические испытания.

4.2. Приемочный контроль проводится при следующем объеме выборок:

на соответствие требованиям п. 1.1 — 2 % от партии, но не менее 5 шт.;

на соответствие требованиям пп. 2.5, 2.6 и 5.5 — 0,1% от партии, но не менее 3 шт.

Партия должна состоять из долот одного типоразмера, изготовленных из одного материала по одному технологическому процессу и одновременно предъявленных к приемке по одному докумен-ту.

(Измененная редакция, Изм. № 2).

4.3. При неудовлетворительных результатах выборочного контроля хотя бы по одному из показателей проводится повторный контроль на удвоенном количестве долот из той же партии. Результаты повторного контроля являются окончательными и распространяются на всю партию.

(Введен дополнительно, Изм. № 2).

4.4. При периодических испытаниях должны проводиться испытания долот на прочность, на изгиб (столярные долота) и испытания рукояток долот на прочность в соответствии с требованиями разд. 5.

Периодическим испытаниям подвергаются долота, прошедшие приемочный контроль.

Периодические испытания проводятся не реже одного раза в три года не менее чем. на 3 долотах.

4:5. Контроль полного установленного срока службы долог следует проводить по типовым представителям изделий, изготовленным специализированными предприятиями, в соответствии с методикой, утвержденной в установленном порядке.

При этом на подконтрольную эксплуатацию должно быть поставлено не менее 10 изделий, а результат контроля должен считаться удовлетворительным, если каждое из них проработает в регламентированных условиях не менее срока, указанного в п. 2.14.

(Введен дополнительно, Изм. № 1).

5. МЕТОДЫ ИСПЫТАНИИ

5.1. Размеры долот контролируют универсальными средствами измерения или шаблонами-

5.2. Внешний вид долот проверяют визуальным осмотром методом сравнения с эталонными образцами.

5.3. Влажность древесины рукояток долот проверяют по ГОСТ 16588—79.

5.4. Контроль твердости термообработанных полотен — по ГОСТ 9013-59.

5.5. Работоспособность долот проверяют срезанием торца образца из твердых лиственных пород по ГОСТ 2695-83 влажностью 10—16%.

Суммарная плащадь среза должна быть не менее, см2:

для долот с полотном шириной 6—8 мм —25;

Поверхность среза должна быть гладкой, без смятия волокон.

После испытания режущие кромки полотен не должны иметь притупления, изгиба и других механических повреждений.

(Измененная редакция, Изм. № 1).

5.6. Рукоятки столярных долот проверяют на стаскивание и определяют крутящий момент, приложенный к рукоятке, при защемленном полотне.

5.7. Контроль металлических и неметаллических неорганических покрытий — по ГОСТ 9.302-88.

5.8. Отклонение от плоскостности контролируют на поверочной плите по ГОСТ 10905-86 щупом по ТУ 2—034—225—87.

5.9. При испытании долота на прочность на стол или опору устанавливают свинцовый блок. Долото берут за хвостовик или шейку и зажимают между большим и остальными пальцами, затем полотном долота резко ударяют о поверхность свинцового блока 6 раз.

После испытания на полотне не должно быть следов повреждений или трещин.

5.10. При испытании на изгиб столярное долото зажимается так, как показано на черт. 5.

Для определения остаточного прогиба полотна долота измеряют расстояние между основанием зажима и двумя точками А и В на долоте до и после приложения нагрузки. Прогиб измеряется стрелочным индикатором или другими соответствующими измерительными приборами. Остаточный прогиб представляет собой разность значений двух результатов.

Величина остаточного максимального прогиба не должна превышать 1 мм в точке Л и 3 мм в точке В.

Изгибающая нагрузка Р прикладывается в точке, отстающей на 75 мм от переднего края рукоятки.

Величина изгибающей нагрузки Р указана в табл. 5-

Ширина полотна 6, мм

5.11. При испытании рукоятки на прочность долото с рукояткой и с полностью удаленной режущей кромкой устанавливается в вертикальном патроне (черт. 6).

Переиздание (апрель 1989 е.) с Яяяенетиши М1,2. утвержденными в яти 1988 л., ноябре 8986 в.

Издание официальное Дсреясклткв воспрещена

Долото: виды и цена

Для выполнения грубой работы, включая подготовку пазов и срезку большого количества материала, например, при формировании стропильной системы перекрытия крыши.

Характерная черта такого инструмента – довольно широкое лезвие, обеспечивающее большой захват, и общая длина, превышающая 300 мм.

Визуально подобные модели сравнимы с миниатюрной лопаткой.

Столярное

То же, что и плотницкое, но принято считать, что столярное долото более узкое. Предназначено для выполнения тонкой работы, например, врезки дверных замков, в производстве деревянных оконных рам, мебели.

К ручному типу также относится соответствующий анатомический инструмент, использующийся в медицине для выполнения, например, имплантологических, хирургических операций.

Медицинское

Как плотницкое или столярное, обычно имеет плоскую поверхность выше ручки, по которой и осуществляются удары молоточком, но не всегда.

Можно выделить несколько основных групп такого инструмента:

Особенность ручных моделей заключается в том, что в их конструкции предусмотрена ручка, за которую инструмент удерживается в одной руке, а второй рукой выполняются удары по тыльной его стороне.

Тут необходимо соблюдать серьезные ограничения по амплитуде ударного воздействия, силе удара, что, соответственно, ограничивает и применение долота.

Если приводить в движение рабочую часть долота каким-либо «не ручным» способом, можно повысить общую эффективность работы.

Практически любой ручной инструмент имеет свой более производительный механический аналог с приводом, в данном случае это:

Электродолото

Сетевой инструмент, который используют для тонкой резьбы по дереву, по сути это стамеска с другим названием.

Электрическое долото состоит из центрального блока управления, педали регулировки оборотов и непосредственно наконечника с электродвигателем.

Некоторые модели конструируются для работы в зуботехнических лабораториях.

Стоимость в районе 3 – 5 тыс. рублей.

Пневмодолото

Обычно профессиональный пневмоинструмент, подключаемый к компрессорному оборудованию, внешне напоминает гайковерт.

Пневматическое долото применяют для выдалбливания гнезд, пазов, различных отверстий, рабочий ход чаще всего составляет около 10 мм.

Существуют специальные подвиды такого инструмента, созданные для выполнения конкретных задач.

Яркий пример – зуботехническое распаковочное долото, предназначенное для быстрой распаковки зуботехнических заготовок (для удаления гипса и паковочной массы).

Цена 3 – 12 тыс. рублей.

Гидравлическое

Еще один вид механического инструмента, приводимый в движение рабочей жидкостью, перегоняемой гидронасосом.

Пример – стержневое гидродолото, обладающее высокой мощностью и большими размерами, используется для выполнения разнообразных задач по установке заземляющих соединителей на различную глубину.

Фактически это ручной копер для забивания заземлителей.

Цена 150 – 200 тыс. рублей.

Рабочим элементом перечисленных выше видов становятся насадки, которые по отдельности также называются долотами, обычно идут в комплекте с самим инструментом, могут иметь специфический хвостовик, что делает их взаимонезаменяемыми.

Исключением становится гидродолото, так как вместо насадки оно напрямую воздействует на забиваемые заземлительные стержни.

Также существуют «разнокалиберные» насадки со стандартными хвостовиками, которые используются в качестве оснастки к такому ударному инструменту, как отбойный молоток или перфоратор.

Их стоимость обычно составляет 500 – 1000 рублей, в зависимости от размеров.

По форме рабочей части, воздействующей непосредственно на обрабатываемый материал, долото бывает:

По форме тела долото бывает:

Отдельно следует уделить внимание буровым долотам, которые еще называют орудиями горняка, так как используются, например, для бурения скважин в местах нахождения нефтяного, газового месторождений путем вращения.

По характеру воздействия на почву, которое приводит к ее разрушению, а также конструкции различают следующие виды инструмента:

Шарошечное долото

Бывает дробящим или дробяще-скалывающим.

Рабочими элементами выступают вращающиеся шарошки, представляющие собой фрезы с зубьями особой конфигурации. Наибольшего распространения получило трехшарошечное долото, как идеальный вариант для формирования круглых скважин.

Описанный выше инструмент оснащается каналами для промывки или продувки.

В зависимости от расположения этих каналов промывка бывает центральная, боковая и комбинированная, о чем упоминалось выше.

При бурении скважин нередко используют специальные варианты инструмента, например, зарезные, которые применяются для обеспечения срезки на необсаженном участке.

Также популярно шнековое долото, использующееся для бурения водяных скважин буровыми шнеками.

Стоимость такого бурильного инструмента может превышать 50 тыс. рублей.

В сельском хозяйстве также есть свои долота, но они не являются самостоятельным инструментом, а используются, как рабочие части соответствующих машин и оборудования.

Например, долото глубокорыхлителя заглубляется в почву, чем, собственно, выполняется ее разрыхление.

Лемешное долото

Часть лемеха плуга, предназначенное для его усиления и разрезания почвы.

5 Правила приемки

5.1 Для контроля соответствия долот требованиям настоящего стандарта предприятие-изготовитель должно проводить приемосдаточные испытания по ГОСТ 15.309.

5.2 Объем выборки при приемосдаточных испытаниях: 100% — по 3.5, 4.2, 4.4-4.6, 4.9-4.14, 4.16-4.18; 10% — по 4.7.

Как выбирать долото?

При выборе долота для любых задач ориентироваться следует на три основных критерия:

6 Методы контроля

6.1 Контроль размеров долот следует проводить с применением универсальных или специальных средств измерений.

6.2 Диаметр долот следует контролировать с помощью предельных калибров-колец.

6.3 Разновысотность шарошек относительно упорного уступа, радиальное биение шарошек относительно оси резьбы следует контролировать по техническому документу, утвержденному в установленном порядке, с помощью специальных контрольных приспособлений, штангенрейсмаса по ГОСТ 164, индикатора часового типа по ГОСТ 577 с ценой деления 0,01 мм.

6.4 Натяг присоединительной резьбы следует контролировать резьбовыми калибрами по техническому документу, утвержденному в установленном порядке. При этом поверхность резьбы должна быть тщательно очищена, а на поверхность резьбы должен быть нанесен тонкий слой жидкого масла.

6.5 Герметичность системы промывки и крепления насадок следует контролировать опрессовкой долот с уплотнением по упорному уступу ниппеля (упорному торцу муфты) в течение 20 с на гидравлическом стенде.

6.6 Методы контроля сварных швов — по ГОСТ 3242.

6.7 Контроль маркировки, окраски долот, наличие смазки ниппеля и в опорах, отсутствия сколов наплавленного слоя у долот со стальными зубьями, расколотых или имеющих частичные сколы твердосплавных зубков, также по 4.16-4.18 проводят визуально.

Что нужно знать о долотах?

Ручные долота с деревянной ручкой имеют один серьезный недостаток – склонность к растрескиванию древесного волокна, несмотря на наличие защитного кольца.

При постоянных ударных воздействиях ручка легко может расколоться, а следом и поранить руку.

Потому эта зона инструмента требует постоянного внимания, а при появлении дефектов, вроде сколов или трещин на ручке, следует произвести замену последней, так как она неизбежно расколется в скором будущем.

7 Транспортирование и хранение

7.1 Транспортирование долот должно осуществляться любым видом транспорта с соблюдением правил перевозки, действующих на этих видах транспорта при условии защиты долот от атмосферных осадков и механических повреждений.

7.2 Транспортная маркировка — по ГОСТ 14192.

7.3 Долота следует хранить в сухих закрытых помещениях.

Группа условий хранения — 6 (ОЖ2) по ГОСТ 15150.

Производители

Ручные долота изготавливает GROSS, Truper, MATRIX, VIRA и Narex.

Среди отечественных производителей следует указать Энкор, Зубр, Центроинструмент, Вихрь и Россия.

Что касается насадок на перфораторы, на рынке они представлены огромным количеством компаний, часть из которых производит еще и сам электроинструмент.

Это Bosch, Metabo, Makita, Hitachi и Dewalt.

8 Указания по эксплуатации

8.1 Соединение долота с бурильной трубой должно осуществляться с использованием специального приспособления, имеющего конфигурацию долота, и машинного ключа, обеспечивающих сохранность долота при навинчивании.

9 Гарантии изготовителя

9.1 Изготовитель должен гарантировать соответствие долот требованиям настоящего стандарта при соблюдении правил транспортирования, хранения и эксплуатации.

ПРИЛОЖЕНИЕ А (справочное). Соответствие обозначений присоединительной резьбы по настоящему стандарту и спецификации 7 Американского нефтяного института (API Spec 7)

ПРИЛОЖЕНИЕ А
(справочное)

Обозначение присоединительной резьбы по

Источник
