Что такое apc для компьютера

Подробная инструкция к бесперебойникам APC

Источники бесперебойного питания производства «American Power Conversion» (АРС) по праву считаются лучшими в своем сегменте. При помощи устройств этого производителя организации по всему миру обеспечивают непрерывную работу офисов и производств, а также осуществляют защиту программного обеспечения и данных.

Инструкции к ИБП

Бесперебойники APC — средство надежной защиты от:

Справиться с ними, а также разобраться в правилах использования бесперебойника поможет инструкция.

В официальной инструкции последовательно представлены руководства по использованию устройства на всех этапах, включая:

Схемы

К инструкции бесперебойника прикладывается схема.

Ниже представлены стандартные схемы наиболее распространенных источников бесперебойного питания производства APC.

Схема бесперебойника APC 300.

Схема бесперебойника APC 500.

Схемы бесперебойников APC 250i, 400i, 600i.

Схема бесперебойника APC Back-UPS CS 500.

Программы

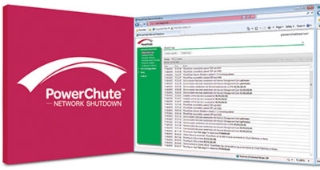

Помочь пользователю правильно эксплуатировать, а также проводить мониторинг и контроль ИБП APC призваны многочисленные программы.

Ниже представлена таблица с указанием названия программы, ее назначение и ссылки на ее загрузку.

Интересное видео про ИБП

Что делать и о чем это говорит, если ИБП издает контрольный сигнал (“пищит”)?

Источники бесперебойного питания производителя APC в большинстве своем обладают системами световой и звуковой индикации неисправностей. В инструкции описаны механизмы оповещения о проблемах при помощи различных сигналов, посылаемых индикаторами. Датчик звуковой индикации настроен таким образом, чтобы систематически подавать сигнал при нормальном функционировании ИБП.

Это свидетельство не проблемы, а напротив, показатель корректной работы.

С другой стороны, если бесперебойник «пищит» в непрерывном режиме, то это показатель неисправности. Использовать такое устройство категорически запрещается. Необходимо обратиться в сервисную поддержку.

Таким образом, в инструкции присутствует вся необходимая информация об установке, зарядке и эксплуатации (в том числе с использованием оригинального и стороннего софта для администрирования и мониторинга работы устройства) источников бесперебойного питания производителя APC, включая описание всевозможных проблем, их определения, решения, возможности эксплуатации при их наличии или необходимости обратиться в сервис.

Источник

Данное руководство поможет вам выбрать ИБП для резервного питания, который лучше всего соответствует вашим потребностям.

Что такое источник бесперебойного питания?

Источник бесперебойного питания (ИБП) гарантирует бесперебойное питание для подключенного электронного оборудования. При прерывании питания или перепадах напряжения в допустимых пределах, ИБП мгновенно обеспечивает чистое резервное питание и защиту от скачков напряжения для подключенного чувствительного оборудования.

APC, лидирующий бренд компании Schneider Electric, предлагает модели ИБП для компьютеров и периферийного оборудования, сетей и серверов, а также для центров обработки данных и связанного оборудования.

Нужна помощь в выборе ИБП с резервным источником питания?

Почему ИБП важен для дома или офиса?

Модель для дома: Электронные устройства, которыми вы пользуетесь ежедневно для общения, обеспечения безопасности и досуга, могут повредиться или перестать работать вследствие неожиданного отключения питания, перепадов напряжения или иных проблем с питанием. ИБП обеспечивает бесперебойную работу аккумулятора и защиту электронных устройств, включая:

Бизнес-модель: Простои, вызванные отключением электроэнергии, всегда вызывают раздражение, однако для частного бизнеса или предприятия они могут еще и вызывать финансовую неустойчивость. Ежегодно отмечаются убытки в миллиарды долларов вследствие простоев, вызванных перебоями питания, которых можно было избежать, используя ИБП. Данные по компаниям из списка Fortune 1000:

Малый и средний бизнес оказывается в зоне максимального финансового риска вследствие ограниченных возможностей получения прибыли во время простоя.

Какой мощности ИБП вам нужен?

Коэффициент мощности

Какое время работы продукта оптимально для поддержания работы вашего оборудования?

На какие основные характеристики нужно обратить внимание при выборе ИБП?

Базовые возможности

Усовершенствованный

Продвинутый

От каких проблем защищает ИБП с резервным источником питания?

Многие проблемы с питанием возникают в промышленных электроэнергетических системах, которые, учитывая их протяженность на 1000 километров, могут повреждаться вследствие разнообразных погодных условий, например ураганов, гроз, снега, льда, и наводнений, а также вследствие повреждения оборудования и дорожных аварий.

Для получения дополнительной информации по различным типам проблем с питанием см. информационную статью «Семь типов проблем с питанием».

Компьютеры и периферийное оборудование

Системы резервного аккумуляторного питания и защиты от перепадов напряжения для компьютеров, домашних сетей, внешних накопителей, игровых устройств, домашних серверов и прочего.

Сети и серверы

Энергообеспечение и распределение энергии для простых и продвинутых серверов, систем хранения данных и систем бизнес-коммуникации.

Центры обработки данных и дополнительное оборудование

Трехфазная защита питания с полностью интегрированными решениями для промышленных сетей, центров обработки данных, систем целевого назначения и промышленных/производственных процессов.

Определённые области применения

Системы защиты питания для определённых однофазных областей применения, в т.ч. в области промышленного контроля, возобновляемой энергии, судоходства, телекоммуникаций и др. конфигураций.

Управление ИПБ

ПО, карты сетевого управления и периферийные устройства для управления ИБП и безопасного отключения системы.

Запасные аккумуляторы для ИБП

Запасные аккумуляторные картриджи (RBC) для моделей Back-UPS, Smart-UPS и Smart-UPS On-Line.

Подпишитесь на электронную рассылку:

Ежемесячные обновления от компании Schneider Electric доставляются прямо в папку «Входящие».

Заполняя данную форму, я даю согласие АО «Шнейдер Электрик» и иным компаниям группы Schneider Electric на обработку содержащихся в ней персональных данных в соответствии с условиями и порядком обработки моих персональных данных, установленных Политикой конфиденциальности компании в целях осуществления прямых контактов со мной с использованием предоставленного мною адреса электронной почты, а также получения информации о новых продуктах, решениях и сервисах Schneider Electric, проводимых акциях и обучении, в том числе на трансграничную передачу на территорию США и Индии – государств, не обеспечивающих адекватную защиту прав субъектов персональных данных, акцептом которых является заполнение данной формы. Для получения дополнительной информации, пожалуйста, ознакомьтесь с нашей Политикой конфиденциальности.

©2021, Schneider Electric

Благодарим вас за подписку!

Вы станете первым, кто узнает об обновлениях от Schneider Electric. Вскоре вы получите приветственное сообщение. Желаем вам приятного чтения и просмотра!

Источник

Компания APC (American Power Conversion), основанная в 1981 году тремя инженерами-электротехниками, окончившими Массачусетский технологический институт (MIT), в настоящее время является подразделением известной корпорации Schneider Electric. С годами, APC разработала полный ассортимент продукции, рассчитанный на применение в четырех стратегических прикладных областях по всему миру: Домашние/малые офисы; корпоративные сети; сети поставщиков услуг доступа; вычислительные центры и производственные объекты. Собственные разработки были дополнены стратегическими покупками лучших в отрасли продуктов. Клиентами APC стали крупнейшие организации всего мира, в частности, одним из самых серьезных проектов, недавно реализованных APC в России, является организация бесперебойной подачи электроэнергии в некоторых объектах Московского Международного Делового Центра «Москва-Сити».

Немного теории:

Источник бесперебойного электропитания (ИБП) – это автоматическое устройство, основная функция которого – питание подключенной нагрузки за счёт энергии аккумуляторных батарей при пропадании сетевого напряжения или выхода его параметров (напряжение, частота) за допустимые пределы. Кроме этого, некоторые ИБП могут корректировать параметры электропитания при работе от электрической сети, т.е. выполнять функции фильтра и стабилизатора.

Мощность источников бесперебойного питания указывается в вольт-амперах (VA), а мощность в более привычных в ваттах (Вт) можно узнать, умножив мощность в вольт-амперах на коэффициент 0,6. Например, ИБП с характеристикой мощности 700VA защитит бесперебойным питанием технику с максимальным потреблением 420 Вт.

Попробуем разобраться, почему источники бесперебойного питания APC завоевали всеобщее признание по всему миру.

ИБП APC типа Stand-by (пассивные)

Начнем рассмотрение высококачественных ИБП APC с самых недорогих решений – источников бесперебойного типа Stand-by (другие названия такого типа ИБП: резервные или пассивные). У таких UPS батарея и инвертор (схема, преобразующая постоянное напряжение в переменное) в нормальном состоянии при работе от сети полностью отключены от нагрузки на выходе, а переключение на них происходит только в случае пропадания питания на входе (либо выхода его напряжения за допустимые пределы). Форма выходного сигнала, при работе от встроенного аккумулятора, имеет форму меандра или простейшего приближения синусоиды. К данному типу источников питания APC рекомендуется подключать только домашние и офисные компьютеры и ни в коем случае не использовать их с аудио-видео аппаратурой, а также дорогостоящими или выполняющими ответственную работу ПК. Этот тип ИБП не сможет защитить технику от помех при работе от сети, однако даст возможность компьютеру проработать несколько минут при исчезновении или сильных скачках напряжения в сети для корректного его выключения и предотвращения потери важных данных. Расчет времени работы ИБП APC в зависимости от нагрузки
К бесперебойникам данного типа относятся APC серий Back-UPS CS, Back-UPS ES и Back-UPS HS.

Даже самые недорогие вышеуказанные ИБП APC имеют дополнительные полезные функции, такие как защита телефонной линии от помех и от импульсов высокого напряжения, дополнительные розетки без батарейной поддержки с функционалом сетевого фильтра и богатую светодиодную и звуковую индикацию, предупреждающую о переключении на работу от батареи, перегрузки ИБП и необходимости замены аккумулятора. Кроме того, многие из этих ИБП уже имеют в комплекте программное обеспечение APC PowerChute, которое позволяет источнику питания сигнализировать компьютеру о пропадании питания в сети, отключать звуковую сигнализацию (если она раздражает пользователя), а при падении заряда аккумулятора до определённого уровня – инициировать принудительное завершение работы ПК средствами операционной системы.

Кстати, наиболее привлекательными для покупателей ИБП типа stand-by становится серия Back-UPS ES. Это связано с тем, что вместо непривычных для пользователя компьютерных розеток (IEC 320) данные UPS оснащены «обычными» розетками (Schuko CEE 7), что делает их похожими на простой сетевой фильтр, которыми пользуются абсолютно все здравомыслящие люди. В свою очередь ИБП серии Back-UPS HS хоть и не способен дать компьютеру команду на выключение, зато может использоваться в качестве фильтра для локальной компьютерной сети и коаксиального видеокабеля.

ИБП APC типа line-interactive (линейно-интерактивные)

Второй тип ИБП, line-interactive (линейно-интерактивный) – более сложный тип ИБП, в которых совмещённый инвертер/конвертер постоянно подключен к выходу, и, благодаря этому, время переключения значительно сокращено. Выходной сигнал может иметь форму как ступенчатого приближения (аппроксимации) к синусоиде, так и чистой синусоиды у старших моделей.

Этот тип ИБП наиболее популярен в настоящее время, и для настольных компьютеров, и для серверов. Однако, стоит обратить внимание на форму выходного сигнала, от этого достаточно сильно зависит область применения таких ИБП. Основным отличием UPS типа line-interactive от Stand-by является то, что совмещённый инвертер/конвертер постоянно подключен к выходу, и благодаря этому время переключения на работу от батареи и обратно значительно сокращено. Также в UPS этого типа существует возможность применения стабилизатора напряжения (AVR) для предотвращения постоянного переключения ИБП на работу от батареи, особенно в сетях с постоянно плавающим напряжением.

Отметим, что практически все линейно-интерактивные источники бесперебойного питания APC, к которым относятся серий Smart-UPS, Smart-UPS SC, Smart-UPS X, Smart-UPS XL, Back-UPS RS и Back-UPS Pro, оснащены AVR. При этом синусоидальный сигнал при работе от батареи выдают все вышеперечисленные ИБП, кроме сравнительно недорогих Smart-UPS SC, Back-UPS RS и Back-UPS Pro, поэтому бесперебойники этого типа вполне можно использовать с любым, даже самым требовательным и дорогостоящим оборудованием.

Основной отличительной особенностью ИБП APC линейки Smart является возможность осуществлять мониторинг входного напряжения, температуры и заряда батареи с помощью штатного программного обеспечения PowerChute Business Edition, а при наличии у ИБП сетевого интерфейса (или SmartSlot’а для установки карт управления и мониторинга) мониторинг может осуществляться через локальную или глобальную компьютерную сеть.

Серия Back-UPS Pro – относительно новая серия ИБП APC, представляющая собой своеобразный компромисс между недорогими Back-UPS CS/ES/HS и сравнительно дорогими ИБП серии Smart. Все источники бесперебойного питания серии Back-UPS Pro оснащены информационными LCD дисплеями, которые гораздо функциональнее, чем простые индикаторы. Также данная серия UPS APC отличается более привлекательным внешним видом, в сравнении с серьезными Smart’ами. По остальному функционалу и качеству исполнения они не уступают ИБП серии Smart UPS SC или Back RS (некоторые UPS Back RS также оснащены LCD-дисплеями). Кстати, именно в выпущенном в 2010 году Back-UPS Pro 550 (BR500GI) появилась интересная функция энергосбережения. Она реализована в виде «зависимых» выходных розеток UPS, которые обесточиваются, если вы выключаете компьютер, подключенный к «основным» розеткам устройства. Таким образом, можно экономить энергию, автоматически отключая оборудование типа хабов, модемов, роутеров и прочей периферии, обычно ненужной при неработающем компьютере. На сегодняшний день эта технология реализована и в других ИБП APC, в том числе, в самых доступных по цене ИБП типа stand-by серии Back ES.
В конце 2012 года в серии Серия Back-UPS Pro случилось пополнение модельного ряда устройствами мощностью 900, 1200 и 1500 ВА (BR900G-RS, BR1200G-RS и BR1500G-RS соответственно), оснащенных евророзетками с функцией энергосбережения. Благодаря этой конструктивной особенности новые ИБП Back-UPS Pro способны защитить не только компьютерное оборудование дома и в офисе, но и обеспечивать высокое качество защиты электропитания домашней электроники и торгового оборудования.

ИБП APC типа Double conversion (с двойным преобразованием)

И, наконец, последний тип ИБП называется double conversion (ИБП с двойным преобразованием) – в данных источниках бесперебойного питания APC, серия Smart-UPS RT, батарея постоянно заряжается от сети и отдает ток инвертору, поэтому такие ИБП на выходе всегда имеют сигнал в виде чистой синусоиды вне зависимости от того подается питание от сети или нет. Совершенно очевидно, что время переключения на работу от аккумулятора у источников питания данного типа равно нулю, т.к. никакого переключения и не происходит, а также понятно, что стабилизатора напряжения здесь также нет и быть не может, по той простой причине, что в нем нет никакой необходимости.

ИБП APC серии Smart-UPS RT (или Smart Online) не имеют каких-либо ограничений по типам подключаемой аппаратуры, если её максимальная потребляемая мощность не превышает возможности ИБП. Их основное применение – контрольно-измерительная аппаратура, ответственное коммуникационное оборудование, серверы повышенной надёжности и прочие применения, где требуется максимально качественное и надёжное электропитание. Любой ИБП Smart-UPS RT, как и некоторые другие UPS APC, может быть установлен в 19″ серверный шкаф, что как бы намекает покупателю о нецелесообразности использования данных источников питания в домашних условиях. Для наращивания времени работы оборудования при отключении питания в сети, данная серия ИБП оснащена возможностью масштабирования (подключения дополнительных батарейных модулей). Отметим, что эта же возможность реализована и в менее дорогих ИБП APC серии Smart XL.

Управление и мониторинг по сети, уведомление о прогнозируемых отказах, автоматический перезапуск полезных нагрузок после выключения ИБП, разъем SmartSlot, управление через последовательный порт и совместимость с резервными генераторами являются неотъемлемой частью функционала данных ИБП. Кроме того, и в этой серии UPS APC предусмотрена возможность замены аккумуляторных батарей без необходимости отключения нагрузки, при том источник питания продолжает корректировать отклонения частоты и напряжения от нормы, тем самым защищая подключенное к нему оборудование. Напомним, что замену аккумуляторов во всех без исключения ИБП APC может произвести кто угодно – не обязательно вызывать специалиста, т.к. сама процедура максимально проста и понятна.

Источник

ИБП APC — описание и разновидности

К сожалению частые перебои в энергосети не редкость. Потребителям приходится спасать ситуацию и покупать ИБП для ответственной техники такой как: офисные сервера, котлы отопления, компьютеры, торговое оборудование и просто домашние компьютеры. На практике получается намного выгоднее купить бесперебойник, чем попасть на ремонт или покупку новой техники.

ИБП APC (American Power Conversion) — что это за бренд

В 1981 году три выпускника Массачусетского технологического института основали и начали разработки в American Power Conversion. Они начинали с преобразования солнечной энергии в электрическую, но по экономическим причинам компания направила свои усилия на создание приборов для защиты электропитания. Первая модель поступила в продажу в 1984 году.

Продукция АРС пользуется успехом на российском рынке. Она полностью сертифицирована, соответствует всем стандартам качества и имеет множество наград.

Хотя компания известна как производитель UPS для компьютеров и периферии, ее продукцией являются также системы прецизионного кондиционирования, стоечные системы, средства физической безопасности, программно-аппаратный комплекс InfraStruXure.

Преимущества и недостатки

Источник бесперебойного питания арс всегда находится в топе продаж, его преимущества объясняют эту популярность. Стоит отметить положительные качества:

Недостатком можно считать высокую стоимость, по сравнению с аналогичными устройствами от других производителей.

Кроме этого постоянная работа ИБН приводит к нагреву устройств и необходимости охлаждения, это приводит к шуму и дискомфорту от него.

Разные модели имеют свои показатели. Например, ибп арс back ups в исполнении 650va при полной нагрузке держит напряжение не больше 3 минут. Однако за это время можно спокойно в рабочем режиме сохранить все необходимые процессы на компьютере и выключить его.

Рассмотрим APS Back-UPS подробнее

Существует несколько модификаций, они имеют префиксы: CS, RS и Pro.

Отличаются некоторыми техническими характеристиками, но на выходе имеют напряжение 230 В. Отзывы в основном положительные, однако почти все отмечают, что через год после гарантийного периода устройство выходит из строя. Отмечается хорошее сочетание цены и качества. Имеет 4 компьютерные розетки, встроенный стабилизатор и многоразовый предохранитель. Позволяет завершить на компьютере все начатые работы и выключить его в штатном режиме. Три розетки используют для подключения непосредственно к батарее, а четвертая служит для подключения устройства не нуждающегося в постоянном питании, это могут быть принтер или сканер. Этот разъем подключен только к стабилизатору напряжения.

ИБП АРС оснащен также разъемами для защиты телефонной сети. Прилагаются инструкция и диск с программным обеспечением. В инструкции все приемы работы подробно описаны и приведена схема расположения компонентов.

Специального обслуживания не требует, батарею легко можно заменить самому пользователю. При скачках напряжения или отключении электричества предусмотрены сигналы, как звуковые, так и световые.

Защита от перепадов напряжения помогает выравнивать напряжение и подавать его на подключенное устройство, защищая его от скачков напряжения.

В наличии также ключ аккумулятора. Это вилка с плоскими контактами. Она необходима для активации батареи, ее зарядки при включении в сеть.

Изначально она вынута, это предотвращает цикл разрядки батареи, тем самым увеличивается срок ее службы. Следует воткнуть ключ в разъем, включить ИБП и начать процесс зарядки, он достигает в первый раз до 22 часов.

Версия PRO создана для тех, кто хочет, чтобы без напряжения их компьютер работал еще как можно дольше. В режиме полной нагрузки это время составляет около 6 минут, а при частичной нагрузке достигает 14-15 минут.

Она технически почти не отличается от остальных версий, но имеет более емкий аккумулятор.

Какие бывают виды

Различают три основные вида источников бесперебойного питания apc. Они отличаются по принципам работы и оснащению устройств.

ИБП APC типа Stand-by (пассивные)

Устройство работает очень просто. Можно разбить условно на три режима:

Использовать пассивные источники питания можно только для подключения компьютеров, как домашних, так и рабочих. Нельзя подключать их к аудио или видео аппаратуре, или к серверным компьютерам, а также к другим выполняющим ответственную работу.

Данные модели, даже самые дешевые, имеют функции защиты телефонных линий от помех и скачков напряжения.

Их выбирают за низкую цену, бесшумную работу и высокий КПД.

Минусами являются не мгновенное подключение к батарее, невозможность отрегулировать напряжение и частоту. А также то, что выходной сигнал не преобразуется в синусоиду, а выглядит как ступенчатая фигура, что сказывается на работе.

ИБП APC типа line-interactive (линейно-интерактивные)

Этот тип имеет совмещенный инвертер/конвертер, который постоянно подключен к выходу и может моментально переключить работу устройства в автономный режим. Также добавлен AVR модуль, который способен регулировать входящее напряжение – производится стабилизация питания, но пока еще не плавно,а рывками.

Выходной сигнал приближен к синусоиде, поэтому бесперебойники применяют даже к самому требовательному оборудованию. Подходит для серверов, любых ноутбуков и для другой домашней электроники и даже торгового оборудования.

Можно мониторить входное напряжение, заряд батареи и ее температуру с помощью ПО на компьютере, а также через локальную сеть или интернет.

ИБП APC типа Double conversion (с двойным преобразованием)

Этот тип относится к самым эффективным, но и к дорогим.

Беспербойники этого типа часто оснащены холодным стартом – возможности включить устройство и выполнить работу, даже при отсутствии напряжения в сети.

Классификация UPS APC по мощности

Мощность бесперебойника должна обеспечить потребности защищаемых устройств.

Подбирать бесперебойник нужно с запасом мощности в 20-30 %, исходя из потребностей техники. Не имеет смысла покупать мощный ибп back для защиты домашнего компьютера. Если же мощности ups будет не хватать, то он отключится от перегрузки и все подключенное оборудование останется без защиты.

В зависимости от мощности изменяются вес, габариты и уровень шума бесперебойника. Следует подумать о том, насколько комфортно будет находиться в одном помещении с таким аппаратом.

Источник бесперебойного питания apc хорошо работает при необходимости обеспечивать непрерывной подачи тока в офисные и домашние компьютеры, а также офисных АТС, телефонов, факсов, коммутаторов и шлюзов. Он имеет мощную защиту от перегрузки и перепадов напряжения. Это актуально в местах с нестабильной подачей напряжения в сети.

ИБП является недорогим и качественным устройством.

Следует учитывать, что отсутствие интерфейса не позволяет автоматизировать выключение компьютера в случае пропадания сетевого напряжения. Отличный выбор для работы в электросетях с сильным отклонением напряжения от номинала.
