Что содержит чертеж общего вида
VI.1. ЧЕРТЕЖ ОБЩЕГО ВИДА
ЧЕРТЕЖИ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ
На стадиях проектирования: техническое предложение (ГОСТ 2.118 – 73), эскизный проект (ГОСТ 2.119 – 73) и технический проект (ГОСТ 2.120 – 73) разрабатываются чертежи общего вида изделия.
На следующей стадии проектирования – рабочая документация – на основании чертежа общего вида разрабатываются чертежи отдельных деталей, а затем сборочный чертеж со спецификацией, монтажный и габаритный чертежи.
Чертеж общего вида (ГОСТ 2.118 – 73 – ГОСТ 2.120 – 73) – это документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия.
На чертеже общего вида должны быть:
а) изображены виды, разрезы и сечения изделия, нанесены надписи и текстовая часть, необходимые для понимания конструктивного устройства изделия, взаимодействия его составных частей и принципа работы изделия;
б) указаны наименования (если возможно, то и обозначения) составных частей изделия, для которых объясняется принцип работы, приводятся технические характеристики, материал, количество, и тех составных частей изделия, с помощью которых описывается принцип работы изделия, поясняются изображения общего вида и состав изделия;
в) приведены необходимые размеры и, если требуется, схема изделия и технические характеристики.
Чертеж выполняют с максимальными упрощениями, предусмотренными ГОСТ 2.109 – 73 (СТ СЭВ 858 – 78, СТ СЭВ 1182 – 78) на оформление рабочих чертежей и другими стандартами ЕСКД. Составные части изделия (в том числе заимствованные и покупные) изображают упрощенно (отдельные даже контурными очертаниями), если при этом понятны конструктивное устройство, взаимодействие составных частей и принцип работы изделия. Составные части изделия могут изображаться на одном листе с общим видом или на отдельных последующих листах чертежа общего вида.
Наименования и обозначения составных частей изделия указываются тремя способами:
1) на полках линий – выносок, проведенных от деталей на чертеже общего вида;
2) в таблице, размещаемой на чертеже общего вида;
3) в таблице, выполненной на отдельных листках формата А4 в качестве последующих листов чертежа общего вида.
Таблица в общем случае состоит из граф: «Поз.», «Обозначение», «Кол.», «Дополнительные указания», но может включать графу «Материал», «Наименование» и другие необходимые графы (рис. VI. 1).
При наличии таблицы номера позиций составных частей изделия указывают на полках линий – выносок в соответствии с этой таблицей.
Рекомендуется следующая последовательность записи составных частей изделия в таблицу: заимствованные изделия; покупные изделия; вновь разрабатываемые изделия.
Чертеж общего вида оформляется в соответствии с правилами, установленными для рабочих чертежей (расположение номеров позиций, надписи, текст технических требований).

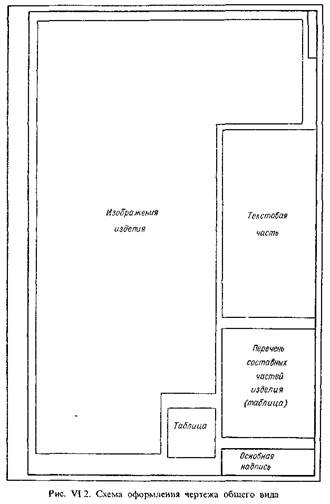

Схема оформления чертежа общего вида приведена на рис. VI.2.
При выполнении чертежа общего вида соблюдается следующая последовательность:
1. На листе бумаги определенного формата наносится внутренняя рамка и в правом нижнем углу – основная надпись в соответствии с ГОСТ 2.104 – 68. Длина основной надписи 185 мм.
2. Над основной надписью оставляется место шириной 185 мм (как для основной надписи) для размещения таблицы составных частей изделия и текстовой части в виде технических требований и технической характеристики. Текстовую часть помещают обязательно на первом листе чертежа.
3. На поле чертежа наносятся все необходимые изображения: виды, разрезы, сечения, выносные элементы. Выносные элементы изображения обозначают римскими цифрами.
Виды, разрезы, сечения, поверхности, размеры и другие элементы чертежа обозначают прописными буквами русского алфавита, кроме букв И, О, X, Ъ, Ы, Ь. Буквенные обозначения присваивают в алфавитном порядке без повторения и пропусков, независимо от количества листов чертежа. В случае недостатка букв применяют цифровую индексацию (например: Вид А, Вид A1, Вид А2; Д – Д, Д1 – Д1 Д2 – Д2). Буквенные обозначения подчеркивают сплошной тонкой линией. Сначала буквами обозначают изображения (виды, разрезы, сечения), затем другие элементы. Размер шрифта буквенных обозначений должен быть в два раза больше величины цифр размерных чисел, применяемых на этом чертеже.
Масштаб изображения, отличающийся от проставленного в основной надписи, указывают под надписью, относящейся к изображению, например:
Если чертеж сложный или выполнен на нескольких листах, то в указаниях о дополнительном виде, разрезе и других приводится номер листа, на котором выполнено изображение. Над этим изображением указывается номер листа (рядом с буквенным обозначением), где отмечен этот дополнительный вид или разрез.
4. Разрабатывается таблица составных частей изделия, размещаемая или на чертеже общего вида над основной надписью (при необходимости продолжение таблицы помещают слева от основной надписи), мм на отдельных листах формата А4. Ширина таблицы 185 мм.
5. На чертеже наносятся линии – выноски от каждой сборочной единицы или детали (как и на сборочном чертеже). Над полками линий – выносок наносятся номера сборочных единиц и деталей в соответствии с номерами позиций, указанными в таблице составных частей.
6. Цифры, соответствующие номерам позиций, проставляются параллельно основной надписи чертежа вне контура изображения таким образом, чтобы они располагались по одной горизонтальной или вертикальной линии (насколько это возможно).
7. На чертеже проставляются габаритные, присоединительные, установочные и необходимые конструктивные размеры, причем размерные линии не должны пересекаться между собой и (по возможности) с линиями – выносками.
8. Если необходимо, на чертеже приводится схема изделия.
9. На поле чертежа над таблицей составных частей или основной надписью, если таблица отсутствует, помещается необходимая текстовая часть (технические требования, технические характеристики, которые необходимы для последующей разработки рабочих чертежей) в виде колонки шириной не более 185 мм. При необходимости текст размещается в одну, две и более колонок (вторая и последующая колонки располагаются слева от основной надписи). Между текстовой частью и таблицей основных частей (или основной надписью) не допускается помещать изображения, другие таблицы и т. п.
Если на чертеже приводятся только технические требования, то заголовок над ними не пишется. Заголовки пишутся (но не подчеркиваются) только в случае, когда на чертеже приводятся и технические требования, и техническая характеристика.
Технические требования записывают пунктами со сквозной нумерацией (каждый из которых начинается с новой строки), группируя их по возможности в следующей последовательности:
а) требования, предъявляемые к материалу, заготовке, термической обработке и к свойствам материала готовой детали (электрические, магнитные, диэлектрические, твердость, влажность, гигроскопичность и т. д.), а также указания о материалах – заменителях;
б) размеры, предельные отклонения размеров, формы, взаимного расположения, массы и т. п.;
в) требования к качеству поверхностей, указания об их отделке, покрытии;
г) размеры зазоров, расположение отдельных элементов конструкции;
д) требования, предъявляемые к настройке и регулированию изделия;
е) другие требования к качеству изделий, например бесшумность, виброустойчивость, самоторможение и т. д.,
ж) условия и методы испытаний;
з) указания о маркировании и клеймении;
и) правила транспортирования и хранения;
к) особые качества эксплуатации;
л) ссылки на другие документы, содержащие технические требования, распространяющиеся на данное изделие, но не приведенные на чертеже.
В технической характеристике указываются производительность аппарата, частота вращения, мощность электромотора привода и т. п.
10. На свободном поле чертежа справа от изображения или ниже его размещают необходимые таблицы (например, таблицу назначения штуцеров для химических аппаратов). Техническую характеристику также часто оформляют в виде таблицы. Если на чертеже только одна такая таблица (не считая таблицы составных частей изделия), то слово «Таблица» над ней не пишется. Если ка чертеже две и более таблицы и на них имеются ссылки в технических требованиях, то над каждой таблицей справа ставят слово «Таблица» с порядковым номером (без знака №).
Все таблицы заполняются сверху вниз. Высота строк таблицы должна быть не менее 8 мм, высота головки 15 мм.
Заголовки граф таблицы начинают с прописных букв и указывают в единственном числе. Диагональное деление головки таблицы не допускается. Графу «№ п / п» в таблицу не включают.
Если физические величины, числовые значения которых приведены в графах, имеют различные единицы, то последние следует указывать в заголовке каждой графы; если единицы всех величин одинаковы, принятое условное обозначение единицы физических величин помещают над таблицей (например, «мм»); если в таблице преобладают параметры, имеющие одни и те же единицы, то сведения о других единицах физических величин дают в заголовках соответствующих граф («Масса, кг»), а над таблицей помещают обозначения преобладающих единиц («Размеры, мм»).
Повторяющийся в графе текст, состоящий из одного слова, допускается заменять кавычками; текст, состоящий из двух и более слов, при первом повторении заменяют словами «То же», а далее – кавычками. Ставить кавычки вместо повторяющихся цифр, марок, знаков, математических и химических символов не допускается. Цифры в графах таблиц располагают, как правило, так, чтобы классы чисел во всей графе были точно один под другим. Пример оформления чертежа общего вида приведен на рис. VI.3, перечень составных частей изделия к нему – на рис. VI.4 и VI.5.
Чертеж общего вида.
Чертежом общего вида в технике принято называть документ, имеющий графическое представление о изделии, который определяет конструкцию того или иного узла или агрегата. Из него становится ясно, каким образом взаимодействуют его основные компоненты, каков общий принцип функционирования устройства. Разработка чертежей общего вида осуществляется на самых ранних этапах конструирования. Чертеж общего вида яыполняется, как правило, на стадии технического проекта, но может также выполняться на стадии технического предложения и эскизного проекта. Чертеж общего вида является основой для разработки рабочей документации спецификаций, чертежей деталей и сборочных чертежей всего изделия или отдельных сборочных единиц. Чертежу общего вида присваивается шифр ВО, он определяет конструкцию изделий в зависимости от глубины конструктивной проработки изделия на данной конкретной стадии, взаимодействие основных составных частей изделия и поясняет принцип работы изделия. ВО не предназначен для изготовления по нему изделия и потому не содержит, как сборочный чертеж, изображений всех составных частей и требований к изготовляемому изделию.
Содержание чертежа общего вида
На чертежах общего вида содержатся следующие компоненты:
☑ Сечения, разрезы, виды и другие изображения, которые дают полное представление о том, каким образом сконструировано то или иное изделие и каким образом взаимодействуют его составные части.
☑ Номера, которые имеют отдельные компоненты устройства.
☑ Технические характеристики изделия, которые необходимы для последующей разработки чертежей, а также удобства сопоставления вариантов по чертежу общего вида.
☑ Информация, описывающая состав технического изделия и включающая в себя марки деталей и конструкционных материалов, наименования основных составных частей и их обозначения.
☑ Справочные, присоединительные, установочные и габаритные размеры.
☑ Cхема, если нет необходимости выполнять ее на отдельном листе.
Оформление чертежа общего вида.
С точки зрения оформления, чертежи общего вида практически не отличаются от чертежей сборочных, однако они имеют совершенно другое назначение. Основное отличие чертежей общего вида от сборочных заключается в их предназначении. Состоит оно в том, чтобы на их основе каждый технически грамотный человек может составить для себя картину того, какова конструкция изделия и принцип его работы. Кроме того, чертежи общего вида позволяют осуществить сборку изделий и проверить, насколько правильно она произведена. Для этого в них зачастую вводятся такие элементы, как дополнительные сечения и разрезы, а также некоторые необходимые размеры.
Главное изображение изделия на чертеже общего вида. Изделие обычно располагают в рабочем положении. Если рабочее положение изделия может быть любым, то главное изображение выбирают так, чтобы выбранное положение было удобно при сборке и давало наиболее полное представление о конструкции изделия.
Главное изображение обычно выполняют как фронтальный или сложный разрез или при симметричной конструкции — соединяя половину главного вида и половину фронтального разреза.
Основные изображения изделия на чертеже общего вида. Состав других изображений определяют в зависимости от особенности конструкции изделия и формы его деталей. Количество изображений должно быть наименьшим, но достаточным, чтобы давать полное представление о конструкции изделия в целом, взаимодействии его составных частей, о конструкции и технических формах всех деталей и сборочных единиц.
Основные изображения изделия располагают в проекционной связи относительно главного. В отдельных случаях для более рационального использования поля чертежа часть их помещают на свободном поле и отмечают соответствующими надписями, указывающими направление взгляда.
Основными изображениями изделия на чертеже общего вида могут быть как виды изделия, так и разрезы плоскостями, параллельными основным плоскостям проекций, или сложные разрезы. Как правило, это делают при несимметричном характере изображений в тех случаях, когда разрез дает более исчерпывающую информацию об изделии, чем вид. Вид на изделие (если он необходим) в этом случае располагают на свободном поле чертежа.
Отдельные изображения могут быть даны в уменьшенном по сравнению с главным изображением масштабе, если форма изображаемых элементов простая и их «чтение» не затруднено.
Мелкие конструктивные элементы, используя дополнительные виды, сечения или выносные элементы, выполняют в увеличенном масштабе.
На чертеже общего вида допускается помещать изображение соседних изделий, сопрягаемых с конструируемым («обстановку»). Линии «обстановки» — тонкие линии отсутствующего контура. Составные части изделия, расположенные за «обстановкой», изображают как видимые. Предметы «обстановки» выполняют упрощенно, приводя лишь необходимые данные для определения места установки, методов присоединения и крепления изделия. В разрезах и сечениях «обстановку» допускается не штриховать. Наименование или обозначение изделий, составляющих «обстановку», если их необходимо указать на чертеже, помещают непосредственно на ее изображении или на полке линии-выноски, проведенной от соответствующего изображения.
Стандартные детали такие, как винты, болты, шпильки, заклепки, штифты, шпонки, оси, рукоятки, штоки и т.п., при продольном разрезе изображают нерассеченными и не штрихуют. Если в этих деталях имеются отверстия, пазы и другие элементы, то на чертежах их показывают с помощью местных разрезов.
На чертежах общего вида прокладки изображают зачерненными.
Пример простановки размеров приведен на представленном ранее чертеже общего вида.
Габаритные размеры определяют предельные расстояния между точками очертания изделия по трем координатным направлениям. При наличии в изделии перемещающихся деталей габаритные размеры указывают для двух крайних положений этих деталей и проставляют по типу: 140. 150.
Присоединительные размеры определяют координаты и размеры элементов или составных частей изделий, с помощью которых к данному изделию присоединяют другие изделия, работающие с ним в комплексе: резьба G 1/2.
Наименования и обозначения составных частей изделия на чертежах ВО указывают одним из следующих способов:
➔ в таблице, размещаемой на чертеже ВО;
➔ в таблице выполненной на отдельных листах формата А4 в качестве последующих листов чертежа ВО.
Таблица составных частей изделия
Таблица составных частей изделия по содержанию обычно аналогична спецификации, предусмотренной для сборочных чертежей.
Таблица в общем случае состоит из граф:
«Поз.» (позиция), «Обозначение», «Кол.» (количество), «Доп. указания» (дополнительные указания), но может включать графы «Материал», «Наименование», «Масса» и др. Размеры граф произвольные.
Составные части в таблицу рекомендуется записывать в следующей последовательности:
➤ вновь разрабатываемые изделия.
Текстовую часть в виде технических требований и технической характеристики размещают обязательно на первом листе в виде колонки шириной не более 185 мм.
При необходимости текст размещают в одну, две и более колонок. При этом вторая и последняя колонки располагаются слева от основной надписи. Между текстовой частью и таблицей составных частей (или основной надписью) нельзя размещать изображения или другие таблицы. Необходимые таблицы, в том числе и технические характеристики, оформленные в виде таблицы, размещают на свободном поле чертежа общего вида справа от изображений или ниже их.
Одной из особенностей чертежей общего вида является то, что все изображения на них выполняются упрощенно, однако с полным соблюдением всех норм и стандартов ЕСКД.
Что касается допущений, приемлемых для чертежей общего вида, то к ним относится возможность изображения контурными линиями очертаний практически любых составных частей изделий; возможность не изображать некоторые маловажные взаимосвязи между отдельными компонентами конструкции.
На следующей стадии проектирования — рабочая документация — на основании чертежа общего вида разрабатываются чертежи отдельных деталей, а затем сборочный чертеж со спецификацией, монтажный и габаритный чертежи.
Габаритный чертеж – это документ, на котором содержится упрощенное (контурное) изображение изделия. На нем указываются присоединительные, установочные и габаритные размеры.
Монтажный чертеж – представляет собой документ, на котором содержится упрощенное (контурное) изображение изделия. На нем указываются все те данные, которые необходимы для того, чтобы произвести установку (монтаж) в том месте, где изделие будет использоваться. К категории монтажных чертежей принято также относить чертежи фундаментов, которые специально разрабатываются для того, чтобы изделия на них были установлены.
Если чертеж общего вида, габаритный или. монтажный совмещены со сборочным чертежом, то такой чертеж должен отвечать всем требованиям каждого отдельного чертежа.
Инженерная поддержка ваших идей. Разработка чертежей и трехмерных моделей в Компас 3D и AutoCad по техническим заданиям, эскизам, образцам, фотографиям, наброскам и словесным описаниям. Качественно и быстро за разумные деньги. Я стремлюсь предоставлять клиентам опыт, который обретает доверие и заставляет возвращаться для дальнейшего сотрудничества.
Чертеж общего вида гост
Функция чертежа
По определению ГОСТ 2-102.68, чертежом общего вида считается изображение специального формата, повествующем о внешнем виде, устройстве, а также работе объекта.
В данной статье он будет называться образцом или чертежом. Единая система конструкторской документации определяет разные функции чертежа.
При этом сам чертеж может оставаться тем же, но его название и оформление будут меняться по ГОСТу:
Чертеж общего вида, согласно ГОСТ 2.119-73 и ГОСТ 2.120-73, должен иметь:
На чертеже изделие должно быть расположено в таком положении, при котором работает изображенный на нем объект. Если положение на принцип работы не влияет, то для изображения выбирается самое удобное для сборки положение. При этом положение должно давать полное представление конструкции изделия.
Наполнение чертежа
Образец показывает предмет, габариты, детали и элементы. Подробная детализация не задается стандартами, но здесь должны быть отмечены составляющие:
Композиция чертежа
Рисунок выполняется прямой проекцией на 2 и более плоскостей. Главным является фронтальное проецирование. Объект должен быть представлен с такой стороны, где лучше всего будет видна форма и пропорции. Проекции предмета, внешних и внутренних особенностей устройства, по способу черчения делятся на сечения, разрезы и виды.
Вид – это обращенная к зрителю видимая сторона. Подписывать имена видов следует тогда, когда они смещены в отношении фронтального (переднего) вида.
Госстандарт 2-305.68 именует виды:
Разрез – это внутренний вид объекта.
Сечением называется абрис, видимый при умозрительном разрезании объекта плоскостью. В сечении видна фигура, отрезанная в месте соприкосновения.
Размеры изделия
Размеры — это параметры объекта. Чем меньше размерных строк и цифр, тем лучше. Но сумма значений нужна для моделирования и ОТК. Для образца применяют следующие виды размерных строк:
ГОСТ 2-307.68 регулирует написание чисел и метрических допусков. При измерении угловых значений линия становится полуокружностью, а выносы радиусами. Выносы, контуры и строки не пересекаются. Короткие линейки выставляются ближе к объекту, а длинные дальше.
Номера позиций и частей
Нумерация позиций и сопутствующих значков регламентируется ГОСТ 2-109.73. Если экспозиция изделия содержит составные элементы, то они обозначаются цифрами по порядку, например, позиция 1 или позиция 2. Числа ставят на специальных линиях, которые протягивают из внутреннего силуэта объекта за его пределы, на том разрезе или сечении, где видна позиция. Для удобства все номера позиций объединяют в список, оформленный в виде таблицы или в свободным от рамок перечней. Это можно сделать как на свободном пространстве, так и на отдельных листах. Последовательность оформления при этом должна быть следующей:
Основная надпись
ГОСТ 2-104.68 регулирует оформление основной надписи на образце. Она содержит:
Соблюдение всех правил выполнения чертежа общего вида необходимо, так как оно помогает показать проектируемое изделие и сделает его понятным для чтения.
Пример основной надписи
Сборочные чертежи
Документ, на котором изображается изделие и другая информация, нужная для его сборки и проведения контроля.
Для контроля, а также технологического процесса сборки используются сборочные чертежи. Их число должно быть достаточным для всех изделий, но при всем этом наименьшим. В первую очередь сборочными чертежами пользуются технологи, которые разрабатывают технологический процесс сборки, и рабочие, которые собирают изделия.
Сборочные чертежи обычно используют для масштабного и серийного производства, поэтому они должны быть читаемыми и должны наглядно показывать каждую деталь изображенного объекта. Для этих целей сборочный чертеж идет со спецификацией, где нумеруются все детали и тщательно описывается размер и материал.
Деталирование чертежа общего вида
Под «детелированием» подразумевается процесс, где через чертеж общего вида выполняются рабочие чертежи деталей, являющихся частью изображенного изделия.
Чтение деталей имеет следующую последовательность:
Рабочие чертежи составляются абсолютно на все детали, которые входят в состав изделия.
До того как приступить к деталированию, необходимо провести анализ сборочного чертежа, найти детали во всех его проекциях, разобраться, как они между собой взаимодействуют и какова их функция в изделии. При деталировании детали следует чертить в масштабе 1:1. Если деталь слишком крупная, тогда просто уменьшают масштаб. Таким же образом поступают и с мелкими деталями. Для читабельности их масштаб нужно увеличить.
Схемы для чертежей общего вида
Согласно ГОСТ 2.102-68 существует документ, где с помощью обозначений показываются части изделия и их взаимосвязь друг с другом. Это и есть схема. Приведем самые распространенные типы схем, которые делятся в зависимости от своего предназначения:
Схемы также делятся на виды. Здесь все отличие состоит в видах элементов и их связи между собой:
Каждому виду и типу схемы предусмотрено свое обозначение. Типы схем обозначаются с помощью цифр, виды обозначаются буквами.
Чтение чертежа общего вида
Чтение чертежа общего вида – это представление изображенного чертежа и его сборочных частей, принципах их работы, как между собой, так и работы в целом. Производится чтение в следующей последовательности:
Размеры на чертежах общего вида
Основная надпись чертежей выполняется формой №1, для обозначения размера используется шрифт №5, нумерация позиций осуществляется шрифтом №7. Кроме этого, чертежи общего вида должны содержать следующую информацию:
Свободные размеры берутся с чертежей согласно заданному масштабу.
Основные отличия между чертежом общего вида и сборочным чертежом
Чертежи общего вида (ОВ) показывают как конструкцию всего изделия в целом, так и отдельных его частей и деталей, из которого она состоит.
Сборочный чертеж нацелен на помощь при сборке и представляет собой подробное изображение деталей. Чертеж ОВ, в отличие от сборочного, имеет большее число дополнительных изображений, которые позволяют представить конструкцию изображенного объекта. Здесь подробным образом представлено, как располагаются составляющие части по отношению друг к другу. Это нужно, как для понимания формы, так и для знакомства с принципом работы.
Если Вы не располагаете необходимым количеством времени для создания чертежа какого бы то ни было вида, то за советом и помощью можно всегда обратиться к специалистам.
